Dizel Motor Püskürtme Çeşitleri

Dizel Motor Püskürtme Çeşitleri ve Enjeksiyon Yöntemleri

Dizel motor püskürtme çeşitleri, yakıtın yanma odasına hangi yöntemle ve hangi yanma odası yapısı içerisinde püskürtüldüğünü ifade eder. Dizel motorlarda yakıt, sıkıştırma sonunda sıcaklığı yükselen hava içerisine enjektör tarafından püskürtülür ve yanma bu şekilde başlar.

Dizel motor teknolojisinin gelişimi boyunca farklı yanma odası ve püskürtme yöntemleri kullanılmıştır. Bunlar genel olarak direkt püskürtme, ön yanma odalı püskürtme, türbülans odalı püskürtme ve yardımcı hava odalı püskürtme şeklinde incelenebilir.

Bu yazıda dizel motorlarda kullanılan püskürtme yöntemlerinin çalışma özelliklerini, avantajlarını, dezavantajlarını ve kullanım alanlarını inceleyeceğiz. Dizel yakıtın motora gönderilmesi ve püskürtülmesiyle ilgili sistemlerin genel yapısı için Yakıt Enjeksiyon Sistemleri konusunu da inceleyebilirsiniz.

Dizel Motorlarda Yakıt Nasıl Püskürtülür?

Dizel motorlarda emme zamanında silindire temel olarak hava alınır. Sıkıştırma zamanında pistonun yukarı hareketiyle hava yüksek oranda sıkıştırılır ve sıcaklığı yükselir. Sıkıştırma zamanının sonlarına doğru dizel yakıtı enjektör tarafından yüksek basınçla püskürtülür.

Yakıtın çok küçük damlacıklara ayrılması, sıcak hava ile iyi karışması ve uygun zamanda püskürtülmesi yanma kalitesini doğrudan etkiler. Enjektörün yapısı, püskürtme basıncı, püskürtme zamanı ve yanma odasının şekli bu nedenle önemlidir.

Dizel Motor Püskürtme Yöntemleri Nelerdir?

Klasik dizel motorlarda kullanılan başlıca püskürtme ve yanma odası yöntemleri şunlardır:

1. Direkt püskürtme yöntemi
2. Ön yanma odalı püskürtme yöntemi
3. Türbülans odalı püskürtme yöntemi
4. Yardımcı hava odalı püskürtme yöntemi

Bu sistemlerin temel farkı, yakıtın doğrudan ana yanma odasına mı yoksa önce yardımcı bir yanma odasına mı püskürtüldüğüdür.

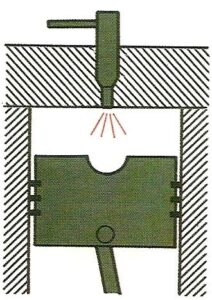

Direkt Enjeksiyonlu Dizel Motor Nedir?

Direkt enjeksiyonlu dizel motorlarda yakıt doğrudan ana yanma odasına püskürtülür. Enjektör yanma odasına açılır ve yakıtın hava ile iyi karışabilmesi için uygun püskürtme deseni oluşturulur.

Direkt Enjeksiyon Sisteminin Teknolojisi

• Enjektör doğrudan ana yanma odasına açılır.
• Yakıtın yanma odasına uygun biçimde dağılması için çok delikli enjektör memeleri kullanılabilir.
• Yüksek püskürtme basıncı gerekir.
• Yanma odasının şekli hava hareketi ve yakıt dağılımına göre tasarlanır.

Direkt Enjeksiyonlu Dizel Motorların Avantajları

• Yakıt tüketimi endirekt enjeksiyonlu klasik dizel sistemlere göre daha düşük olabilir.
• Yanma odasındaki ısı kayıpları daha azdır.
• Motor verimi yüksektir.
• Modern yüksek basınçlı enjeksiyon sistemleriyle hassas yakıt kontrolü sağlanabilir.

Direkt Enjeksiyonlu Dizel Motorların Dezavantajları

• Özellikle eski mekanik sistemlerde düşük devir ve rölantide motor sesi daha belirgin olabilir.
• Yakıt püskürtme sistemi yüksek basınç altında çalıştığından parçaların hassasiyeti önemlidir.
• Enjektör ve yakıt sistemi kontrolleri özel ekipman gerektirebilir.

Günümüzde kullanılan birçok modern dizel motor, direkt enjeksiyon prensibini elektronik kontrol ve çok yüksek yakıt basınçlarıyla birleştirir.

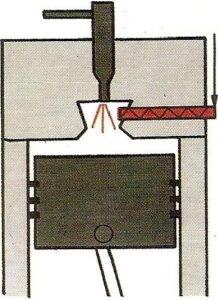

Ön Yanma Odalı Enjeksiyonlu Dizel Motor

Ön yanma odalı dizel motor, endirekt enjeksiyonlu dizel motor çeşitlerinden biridir. Yakıt doğrudan ana yanma odasına değil, silindir kapağında bulunan küçük bir ön yanma odasına püskürtülür.

Ön Yanma Odalı Dizel Motorun Teknolojisi

• Enjektör ön yanma odasına püskürtme yapar.
• Yakıtın ilk yanması ön odada başlar.
• Oluşan basınçlı ve yanmakta olan gazlar bağlantı kanalından ana yanma odasına geçer.
• Yakıt püskürtme basıncı klasik direkt enjeksiyonlu sistemlere göre daha düşük olabilir.
• Genellikle direkt enjeksiyonlu dizel motorlara göre daha yüksek sıkıştırma oranları kullanılabilir.

Ön Yanma Odalı Sistemin Avantajları

• Yanma daha yumuşak gerçekleşebilir.
• Özellikle eski dizel motorlarda düşük devirlerde daha sessiz çalışma sağlanabilir.
• Eski mekanik yakıt sistemleriyle uygulanması kolaydır.

Ön Yanma Odalı Sistemin Dezavantajları

• Yanma odasının yüzey alanı daha fazla olduğu için ısı kayıpları artabilir.
• Direkt enjeksiyonlu sistemlere göre yakıt tüketimi daha yüksek olabilir.
• Soğuk ilk çalıştırmada yardımcı ısıtma ihtiyacı daha fazladır.

Ön yanma odalı eski dizel motorlarda soğuk ilk çalıştırmayı kolaylaştırmak için kızdırma bujileri kullanılabilir.

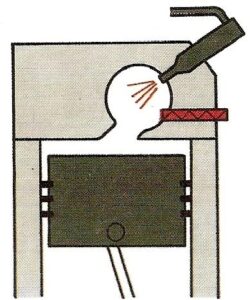

Türbülans Odalı Enjeksiyon Nedir?

Türbülans odalı enjeksiyon, endirekt dizel enjeksiyon yöntemlerinden biridir. Bu sistemde silindir kapağı içerisinde özel biçimde oluşturulmuş bir türbülans veya girdap odası bulunur.

Türbülans Odalı Sistemin Teknolojisi

• Enjektör yakıtı türbülans odasına püskürtür.
• Sıkıştırma sırasında hava özel bağlantı kanalından türbülans odasına geçer.
• Odanın şekli havanın hızlı dönme hareketi yapmasını sağlar.
• Yakıt bu hareketli hava içerisine püskürtülerek yakıt-hava karışımının iyileştirilmesi amaçlanır.
• Yanma türbülans odasında başlar ve ana yanma odasında devam eder.

Türbülans Odalı Dizel Motorların Avantajları

• Yakıt ile havanın karışmasına yardımcı olan güçlü hava hareketi oluşturulur.
• Eski tip dizel motorlarda daha yumuşak yanma sağlanabilir.
• Motor çalışma sesi klasik direkt enjeksiyonlu eski sistemlere göre daha düşük olabilir.

Türbülans Odalı Dizel Motorların Dezavantajları

• Yardımcı yanma odası nedeniyle ısı kayıpları artabilir.
• Soğuk çalıştırmada kızdırma bujisine ihtiyaç duyulabilir.
• Modern direkt enjeksiyon sistemlerine göre motor verimi daha düşük olabilir.

Ricardo Comet, türbülans odalı dizel yanma odalarının bilinen örneklerinden biridir. Geçmişte farklı Citroën, Peugeot, Renault ve diğer dizel motor uygulamalarında benzer endirekt enjeksiyon prensiplerinden yararlanılmıştır.

Yardımcı Hava Odalı Enjeksiyon

Yardımcı hava odalı enjeksiyon, yakıt-hava karışımını geliştirmek amacıyla ana yanma odasına bağlı yardımcı bir hava odasından yararlanan klasik dizel yanma odası uygulamalarından biridir.

Yardımcı Hava Odalı Sistemin Teknolojisi

• İğneli enjektör yardımcı odanın girişine doğru yönlendirilir.
• Yanma odasının özel yapısı hava hareketinin artırılmasına yardımcı olur.
• Yakıtın hava ile daha iyi karışması amaçlanır.
• Yanma, ana yanma odası ile yardımcı oda arasındaki gaz hareketlerinden yararlanılarak geliştirilir.

Yardımcı Hava Odalı Sistemin Avantajları

• Yakıt-hava karışımının geliştirilmesine yardımcı olur.
• Bazı motor uygulamalarında soğuk ilk çalıştırma özellikleri diğer endirekt sistemlerden farklı olabilir.

Yardımcı Hava Odalı Sistemin Dezavantajları

• Yanma odasının karmaşık yapısı ısı kayıplarını artırabilir.
• Modern direkt enjeksiyonlu sistemlere göre günümüzde daha az kullanılır.

Direkt ve Endirekt Dizel Enjeksiyon Arasındaki Fark

Direkt enjeksiyon ile endirekt enjeksiyon arasındaki temel fark, dizel yakıtın püskürtüldüğü yerdir. Direkt enjeksiyonlu motorda yakıt doğrudan ana yanma odasına gönderilir. Endirekt enjeksiyonlu motorda ise yakıt ön yanma veya türbülans odası gibi yardımcı bir yanma odasına püskürtülür.

• Direkt enjeksiyon: Yakıt doğrudan ana yanma odasına püskürtülür.
• Ön yanma odalı enjeksiyon: Yakıt önce küçük bir ön yanma odasına püskürtülür.
• Türbülans odalı enjeksiyon: Yakıt güçlü hava hareketinin bulunduğu yardımcı odaya püskürtülür.
• Yardımcı hava odalı sistem: Yanma ve karışım oluşumunda yardımcı hava odasından yararlanılır.

Modern Dizel Motorlarda Hangi Püskürtme Sistemi Kullanılır?

Modern otomobil dizel motorlarında ağırlıklı olarak direkt yakıt enjeksiyonu kullanılır. Elektronik kontrol sistemleri sayesinde yakıt miktarı, püskürtme zamanı ve püskürtme süresi hassas biçimde kontrol edilebilir.

Modern dizel motorlarda kullanılan önemli teknolojilerden biri Common Rail dizel enjeksiyon sistemidir. Bu sistemde yakıt yüksek basınç altında ortak bir yakıt hattında hazır tutulur ve elektronik kontrollü enjektörler aracılığıyla silindirlere püskürtülür.

Bir başka elektronik kontrollü dizel uygulaması da pompa-enjektör sistemleridir. MEB’in güncel Otomotiv Teknolojileri programında da selenoid valfli pompa-enjektörler ile Common Rail sistemi, elektronik kontrollü dizel yakıt sistemlerinin ana konuları arasında yer almaktadır.

Pompa-enjektör sisteminin yapısı ve çalışma prensibini incelemek için Pompa-Enjektör Sistemi konusuna bakabilirsiniz.

Dizel Motorlarda Kızdırma Bujisinin Görevi

Dizel motorlarda normal yanma, benzinli motorlardaki gibi ateşleme bujisinin oluşturduğu kıvılcımla başlatılmaz. Yakıt, sıkıştırılarak sıcaklığı yükseltilmiş hava içerisine püskürtülür.

Bununla birlikte özellikle soğuk motorun ilk çalıştırılmasında yanma odasının sıcaklığını artırmak amacıyla kızdırma veya ısıtma bujisi kullanılabilir. Kızdırma bujisi normal ateşleme bujisiyle aynı görevi yapmaz.

Dizel Yakıt Püskürtmesini Etkileyen Faktörler

Dizel motorun düzgün, ekonomik ve düşük emisyonlu çalışabilmesi için yakıt püskürtme işleminin motor çalışma şartlarına uygun olması gerekir. Püskürtme kalitesini etkileyen temel faktörlerden bazıları şunlardır:

• Yakıt püskürtme basıncı,
• Enjektör meme yapısı,
• Püskürtme zamanı,
• Püskürtme süresi,
• Püskürtülen yakıt miktarı,
• Yakıtın atomizasyon kalitesi,
• Yanma odasının yapısı,
• Silindir içerisindeki hava hareketi,
• Motor devri ve yükü.

Dizel Püskürtme Sistemlerinin Gelişimi

Eski dizel motorlarda mekanik pompalar ve endirekt yanma odaları yaygın şekilde kullanılmıştır. Yakıt enjeksiyon teknolojisinin gelişmesiyle birlikte daha yüksek püskürtme basınçları ve elektronik kontrol sistemleri kullanılmaya başlanmıştır.

Günümüzde elektronik kontrollü direkt enjeksiyon sistemleri; püskürtme zamanının, süresinin ve yakıt miktarının hassas biçimde düzenlenmesine olanak sağlar. Elektronik kontrollü dizel motorlarda sensörler, elektronik kontrol ünitesi ve enjektörler birlikte çalışır. Güncel mesleki eğitim programında da Common Rail, pompa-enjektör, motor yönetim sensörleri ve diagnostik kontroller birlikte ele alınmaktadır.

Dizel Motor Püskürtme Çeşitleri Hakkında Sık Sorulan Sorular

Dizel motorlarda kaç çeşit püskürtme yöntemi vardır?

Klasik dizel motor yanma odası uygulamalarında direkt püskürtme, ön yanma odalı püskürtme, türbülans odalı püskürtme ve yardımcı hava odalı püskürtme gibi yöntemler kullanılmıştır. Modern dizel motorlarda ise ağırlıklı olarak elektronik kontrollü direkt enjeksiyon tercih edilmektedir.

Direkt enjeksiyonlu dizel motor nedir?

Direkt enjeksiyonlu dizel motorda yakıt enjektör tarafından doğrudan piston üzerindeki veya silindir içindeki ana yanma odasına püskürtülür.

Endirekt enjeksiyon nedir?

Endirekt enjeksiyonlu dizel motorlarda yakıt doğrudan ana yanma odasına değil, ön yanma veya türbülans odası gibi yardımcı bir yanma odasına püskürtülür.

Common Rail direkt enjeksiyon mudur?

Modern Common Rail dizel motorların büyük bölümünde yakıt elektronik kontrollü enjektörlerle doğrudan yanma odasına püskürtülür. Common Rail ifadesi esas olarak yüksek basınçlı ortak yakıt hattı ve elektronik enjeksiyon sisteminin yapısını tanımlar.

Dizel motorlarda kızdırma bujisi neden kullanılır?

Kızdırma bujisi özellikle düşük sıcaklıklarda ilk çalıştırmayı kolaylaştırmak amacıyla yanma odasındaki sıcaklığın yükselmesine yardımcı olur. Dizel motorun normal yanmasını başlatan kıvılcım bujisi değildir.
