Klasik Ateşleme Sistemi Çalışma Soruları
Bu sayfada Klasik Ateşleme Sistemi konusuna ait 26 çalışma sorusu bulunmaktadır. Sorular, Benzinli Motorlarda Ateşleme Sistemleri modülü ve Otomotiv Mekanik Teknolojisi dersi kapsamındaki bilgilerinizi pekiştirmenize yardımcı olmak amacıyla hazırlanmıştır.
Soruları sırayla çözebilir, her sorunun altındaki Cevabı Göster düğmesini kullanarak doğru cevabı kontrol edebilirsiniz. Yanlış veya eksik cevapladığınız bölümleri yeniden inceleyerek konu tekrarınızı tamamlayabilirsiniz.
İlgili Konular
İlgili Modüller
Platin üzerinden geçen ve transistorü iletim konumuna geçiren tetikleme akımı kaç amperdir?
0,5 –1,0 amper
Silindire alınmış olan karışımın sıkıştırma zamanı sonunda tutuşturulabilmesi için gerekli olan elektrik kıvılcımını (arkı) sağlayan ateşleme sistemi parçasına ne ad verilir?
Buji
Elektronik ateşleme sisteminin üstünlükleri nelerdir?
• Mekanik sistemle çalıştırılan hareketli ve sürtünen parça yoktur.
• Elektronik devre elemanlarında oksitlenme, yağ, kir gibi etkiler meydana gelmez.
• Primer devre akımının kesilmesi platinle kıyaslanmayacak kadar kısa sürede gerçekleşir.
• Primer devre akımı transistör sayesinde 8 ampere yükseltilmiştir.
• Sekonder devre gerilimi 40000 volta kadar çıkabilmektedir.
• Elektronik avans düzeni ile motorun devir yük durumuna göre bujide kıvılcımın oluşturulma zamanı mükemmele yakın ayarlanabilmektedir.
Aküden gelen düşük gerilimi, değişen manyetik alanın etkisinde bünyesindeki sargılar yardımı ile buji tırnakları arasında kıvılcım oluşturacak şekilde yüksek gerilime dönüştüren ateşleme devre elemanına ne ad verilir?
Ateşleme bobini
Distribütördeki yüksek voltajlı akımın bujilere ulaşmasını sağlayan ateşleme sistemi parçasına ne denir?
Yüksek gerilim kabloları
Ateşleme bobininde genelde 0.03-0.07 mm kesitli telden yaklaşık 20000 sarımlı devreye ne ad verilir?
Sekonder devre
Daha güçlü bir ateşleme için takip edilecek yollar nelerdir?
• Primer devre akımı artırılmalıdır
• Primer devre akımının geçiş süresi uzatılmalıdır
• Mekanik parçaların yerine elektronik devre elemanları kullanılabilir
• Dağıtım olumsuzlukları giderilmelidir
• Avans mekanizmasının işlevini yerine getirme süresi azaltılmalıdır
• Buji tırnak aralığı artırılmalıdır
• Endüksiyon gerilimi birden fazla bobin kullanılarak elde edilebilir
Distribütördeki yüksek voltajın bujilere ulaşmasını sağlayan parçaya ne ad verilir?
Yüksek gerilim kabloları
Distribütör ana parçalarından 5 tane yazınız?
Distribütör kapağı Tevzi makarası Platin tablası Distribütör kamı
Mekanik ve Vakum avans tertibatı Distribütör mili Distribütör gövdesi Kondansatör
Elektronik ateşleme sisteminin avantajları nelerdir?
-Yanma iyi olduğundan hava kirliliği daha az olur.
-Motor daha randımanlı çalışır.
-Düzenli ateşlemeden dolayı tekleme çok aza iner.
-Mekanik sistemde çalışan hareketli ve sürtünen parça yoktur.
Vuruntu sensörü nerede yer alır?
Emme manifoldlarının alt yanında ve sırayla 1-2 ve 3-4 silindirleri arasında olmak üzere motor bloku üzerinde bulunmaktadır.
Elektronik ateşleme sisteminin özelliklerini maddeler halinde yazınız?
• Elektronik ateşleme sistemlerinde sekonder devre gerilimi 40000 volta kadar çıkabilmektedir.
• Primer devre akımı her zaman maksimum değere ulaşmakta ve sekonder devre gerilimi daima en yüksek olmaktadır. Sistem daha güvenli ve verimli çalışmaktadır.
• Yüksek devirlerde çalışma daha verimlidir.
• Transistörün primer devreyi açıp kapaması platinle kıyaslanmayacak kadar kısa sürede gerçekleşir. Bu olay endüksiyon bobininin verimini artırmaktadır.
• Elektronik avans düzeni ile ateşleme zamanlanması da kusursuzlaştırılmıştır.
Sıkıştırma zamanı sonunda, piston Ü.Ö.N’ye çıkmadan bujinin çakarak yanmayı başlatmasına ne denir?
Ateşleme avansı
Bataryalı (klasik) ateşleme sisteminde distribütörün görevlerini yazınız?
• Distribütör kamı sayesinde platin takımının çalışmasını sağlamak.
• Distribütör kapağı, kömürü ve tevzi makarası ile ateşleme zamanı gelen silindirin bujisine, bobinden gelen yüksek voltajı göndermek.
• Avans düzeni ile motorun her devrinde gerekli olan ateşleme avansını vermek.
Motordan her devirde azami gücü alabilmek için derece olarak verilmesi gereken erken ateşleme miktarına ne ad verilir?
Ateşleme avansı
Bataryalı (klasik) ateşleme sisteminde birinci devre ve ikinci devre ana parçalarının parçalarını yazınız?
Birinci devre ana parçaları: Batarya, kontak anahtarı, bobin birinci devre (kalın) sargıları, kondansatör (meksefe), platin, denge direnci.
İkinci devre ana parçaları: Bobin ikinci devre (ince) sargısı, bobin kablosu, distribütör kapağı, tevzi makarası, buji kabloları ve bujiler.
Motor bloğunda vuruntudan kaynaklanan titreşim frekansını tespit ederek ECU tarafından hangi silindir ve silindirlerde vuruntu meydana geldiğini belirleyen sensöre ne ad verilir?
Vuruntu sensörü
Başlangıç avans ayarı ne ile yapılır?
Avans tabancası (leon lambası) ile yapılır.
Distribütörsüz tip elektronik ateşleme sisteminde silindirlerin ateşleme zamanlaması hangi sensörlerden bilgi alınarak belirlenir?
*Krank mili konum sensörü (ÜÖN ve devir sensörü)
*Kam mili konum sensörüdür (faz ve zamanlama sensörü).
Benzinli motorlarda silindirlere alınan yakıt-hava karışımının tutuşturulması için sıkıştırma zamanı sonuna doğru gerekli olan kıvılcımın oluşturulmasını sağlayan sisteme ne denir?
Ateşleme sistemi

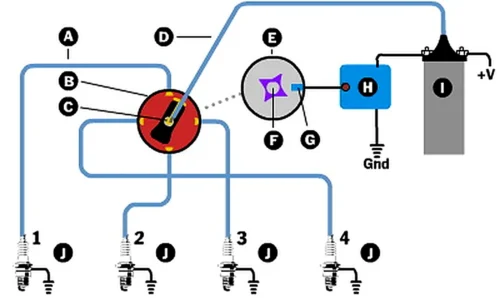

Aşağı şematize edilen transistörlü ateşleme sistemi parçalarının isimlerini yazınız?
A= Buji kablosu
B= Distribütör Kapağı
C= Tevzi Makarası
D= Yüksek Gerilim Kablosu
E= Distribütör
F= Sinyal Çarkı
G= Sinyal Jeneratörü
H= Transistör
I= Ateşleme Bobini
J= Buji
Elektronik ateşleme sistemlerinde kullanılan buji tırnak aralığının ölçüsüdür?
0,80 – 1,10 mm
İki iletken levha arasına bir dielektrik (yalıtkan) madde konur ve levhalara gerilim uygulanırsa elde edilen sisteme ne ad verilir?
Kondansatör
Açıldığında ateşleme bobini primer devresindeki akım kesilerek sekonder devrede yüksek voltajlı akım oluşturan ateşleme sistemi parçasına ne ad verilir?
Platin
Bataryalı (klasik) ateşleme sisteminde distribütörün ana parçalarını yazınız?
Distribütör kapağı, Tevzi makarası, Platin tablası, Distribütör kamı, Mekanik avans tertibatı, Distribütör mili, Vakum avans tertibatı, Distribütör gövdesi, Kondansatör.
Platinler kapalı olduğu sürece kam dönüş miktarının derece olarak değerine ne denir?
Kam açısı (Dwell açısı)
