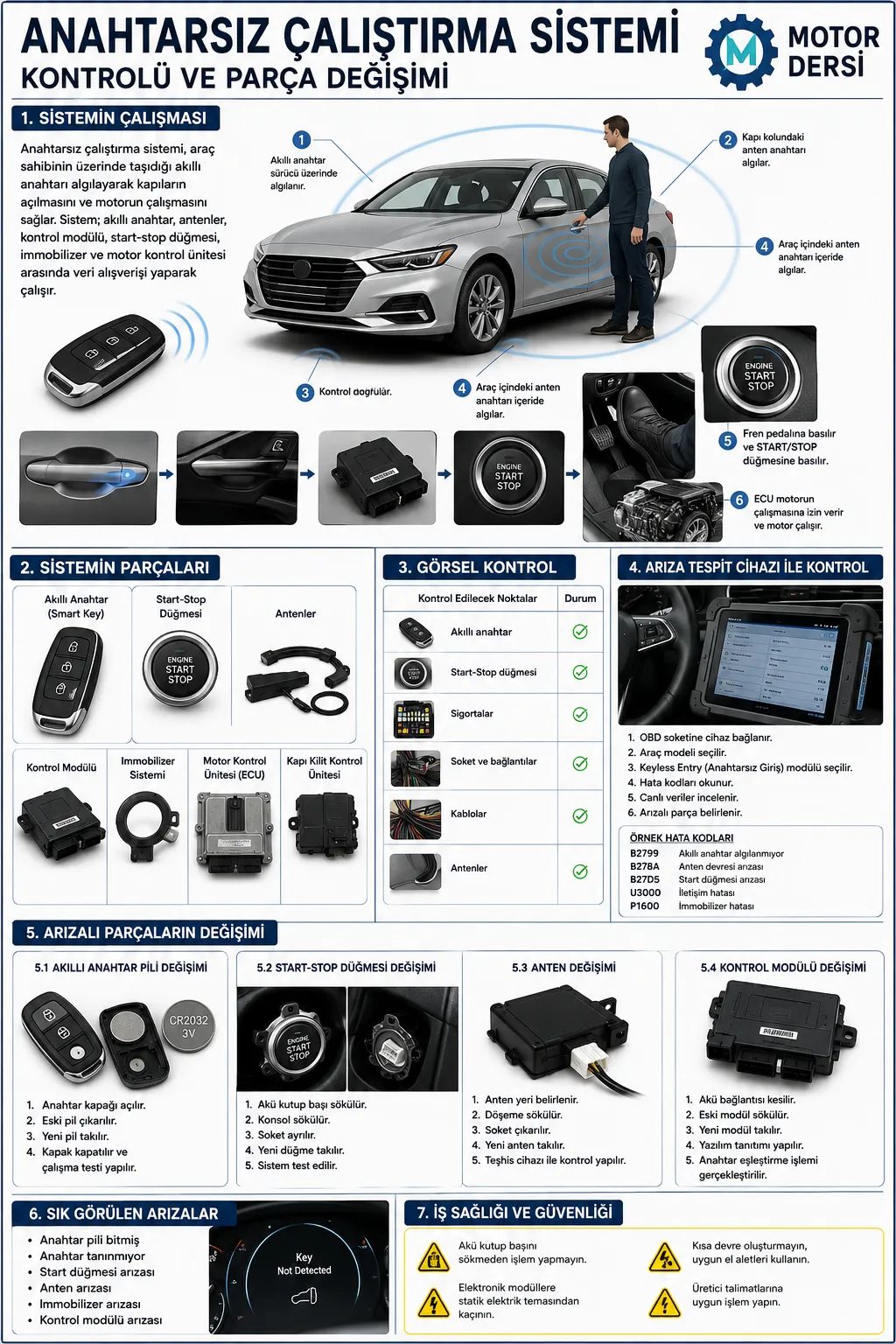

Anahtarsız Çalıştırma Sisteminin Kontrolü ve Parça Değişimi

Günümüzde birçok modern araçta kullanılan Anahtarsız Çalıştırma Sistemi (Keyless Go / Smart Key Sistemi), sürücünün fiziksel olarak anahtarı kontağa takmasına gerek kalmadan aracı çalıştırmasına olanak sağlayan elektronik bir sistemdir. Bu sistem sürüş konforunu artırırken aynı zamanda araç güvenliğine de katkı sağlar.

Hibrit ve elektrikli araçlarda yaygın olarak kullanılan bu sistem, elektronik kontrol üniteleri, antenler, immobilizer sistemi ve akıllı anahtar arasında sürekli veri alışverişi yaparak çalışır.

Bu ders sonunda öğrenci;

• Anahtarsız çalıştırma sisteminin yapısını açıklar.
• Sistemin çalışma prensibini açıklar.
• Görsel kontrol işlemlerini yapar.
• Arıza tespit cihazı ile sistemi kontrol eder.
• Arızalı parçaları belirler.
• Arızalı parçaların değişimini gerçekleştirir.

1. Anahtarsız Çalıştırma Sistemi Nedir?

Anahtarsız çalıştırma sistemi, sürücünün cebindeki veya çantasındaki akıllı anahtarı algılayarak aracın kapılarının açılmasını ve motorun çalıştırılmasını sağlayan elektronik sistemdir.

Sürücü araç içerisine girdikten sonra fren veya debriyaj pedalına basarak START/STOP düğmesine bastığında araç çalışır.

Bu sistem;

• Konfor sağlar.
• Hırsızlığa karşı güvenlik sunar.
• Anahtar kullanımını azaltır.
• Elektronik erişim kontrolü sağlar.

2. Anahtarsız Çalıştırma Sisteminin Görevleri

Sistemin temel görevleri şunlardır:

2.1 Aracı Tanımak

Araç, sürücünün taşıdığı akıllı anahtarı algılar.

2.2 Kapıları Açmak

Kapı koluna dokunulduğunda anahtar doğrulanır ve kapılar açılır.

2.3 Motoru Çalıştırmak

START düğmesine basıldığında motorun çalışmasına izin verir.

2.4 Güvenliği Sağlamak

Yetkisiz kişilerin aracı çalıştırmasını engeller.

2.5 Immobilizer Görevi Yapmak

Doğru anahtar kodu olmadan motorun çalışmasını önler.

3. Anahtarsız Çalıştırma Sisteminin Parçaları

3.1 Akıllı Anahtar (Smart Key)

Sistemin en önemli parçasıdır.

Görevleri:

• Kimlik bilgisi taşır.
• Araç ile haberleşir.
• Kapıları açar.
• Motorun çalışmasına izin verir.

İçerisinde;

• Pil
• Verici devre
• Transponder çipi
• Elektronik kart

bulunur.

3.2 Start-Stop Düğmesi

Klasik kontak anahtarının yerini almıştır.

Görevleri:

• Kontağı açmak
• Motoru çalıştırmak
• Motoru durdurmak

3.3 Antenler

Araç içerisinde ve dışında bulunurlar.

Görevleri:

• Anahtarın konumunu belirlemek
• Anahtarla veri alışverişi yapmak

Bulundukları yerler:

• Kapı kolları
• Bagaj kapağı
• Orta konsol
• Tavan bölgesi

3.4 Anahtarsız Giriş Kontrol Modülü

Sistemin beyni olarak çalışır.

Görevleri:

• Anahtarı doğrulamak
• Antenleri kontrol etmek
• Motor ECU’su ile haberleşmek

3.5 Motor Kontrol Ünitesi (ECU)

Anahtar doğrulandıktan sonra motorun çalışmasına izin verir.

3.6 Immobilizer Sistemi

Yetkisiz çalıştırmaları önleyen güvenlik sistemidir.

3.7 Kapı Kilit Kontrol Ünitesi

Kapıların açılıp kapanmasını yönetir.

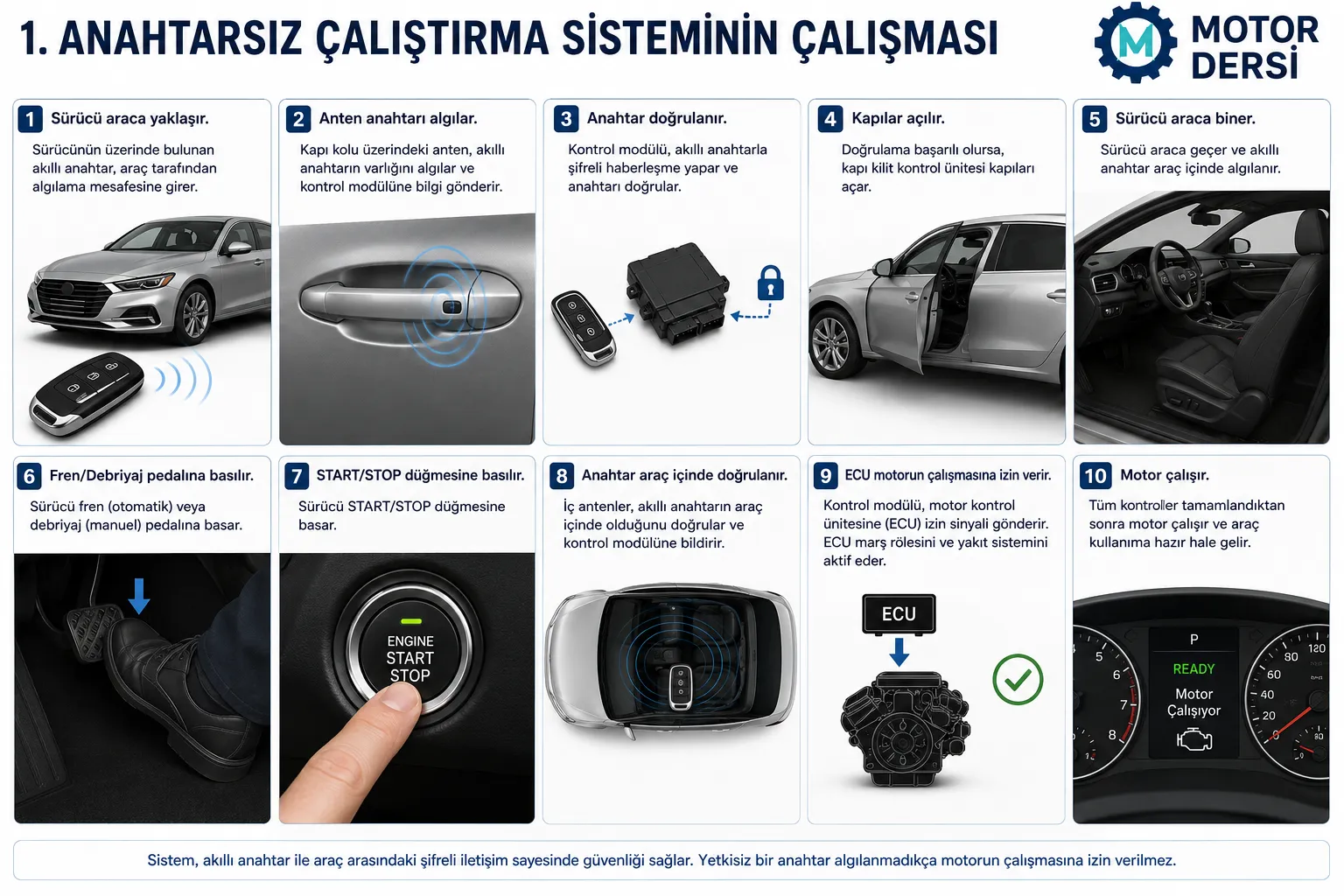

4. Anahtarsız Çalıştırma Sisteminin Çalışma Prensibi

Sistemin çalışması aşağıdaki aşamalarla gerçekleşir.

Aşama 1

Sürücü akıllı anahtar ile araca yaklaşır.

Aşama 2

Kapı kolundaki anten anahtarı algılar.

Aşama 3

Araç ile anahtar arasında şifreli haberleşme gerçekleşir.

Aşama 4

Şifre doğrulanırsa kapılar açılır.

Aşama 5

Sürücü araca biner.

Aşama 6

Fren veya debriyaj pedalına basılır.

Aşama 7

START düğmesine basılır.

Aşama 8

Kontrol modülü anahtarın araç içinde olduğunu doğrular.

Aşama 9

ECU marş rölesini aktif eder.

Aşama 10

Motor çalışır.

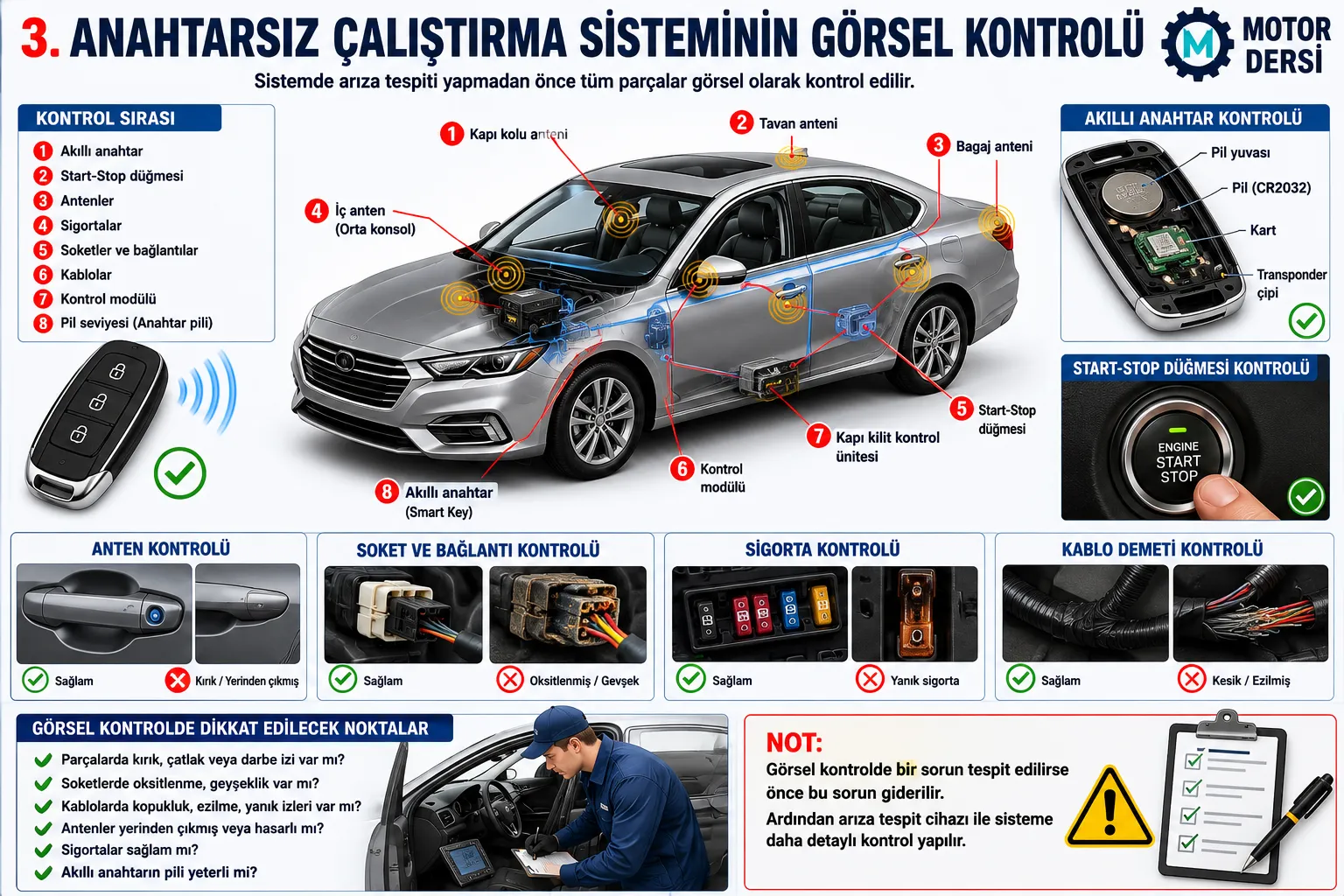

5. Anahtarsız Çalıştırma Sisteminin Görsel Kontrolü

Arıza tespitine başlamadan önce sistemin görsel kontrolü yapılmalıdır.

Kontrol Edilecek Noktalar

Akıllı Anahtar

Kontrol edilir:

• Kırık mı?
• Darbe almış mı?
• Su teması olmuş mu?
• Pili zayıf mı?

Start-Stop Düğmesi

Kontrol edilir:

• Fiziksel hasar var mı?
• Düğme sıkışıyor mu?

Sigortalar

Kontrol edilir:

• Yanık sigorta var mı?

Soketler

Kontrol edilir:

• Gevşeklik
• Oksitlenme
• Korozyon

Kablolar

Kontrol edilir:

• Kopukluk
• Ezilme
• Kısa devre belirtileri

Antenler

Kontrol edilir:

• Kırık
• Yerinden çıkmış
• Soket problemi

6. Anahtarsız Çalıştırma Sisteminde Kullanılan Arıza Tespit Cihazları

Sistem elektronik yapıda olduğu için arızalar genellikle cihaz yardımıyla bulunur.

Kullanılan cihazlar:

• OBD-II cihazları
• Marka özel teşhis cihazları
• Multimetre
• Osiloskop

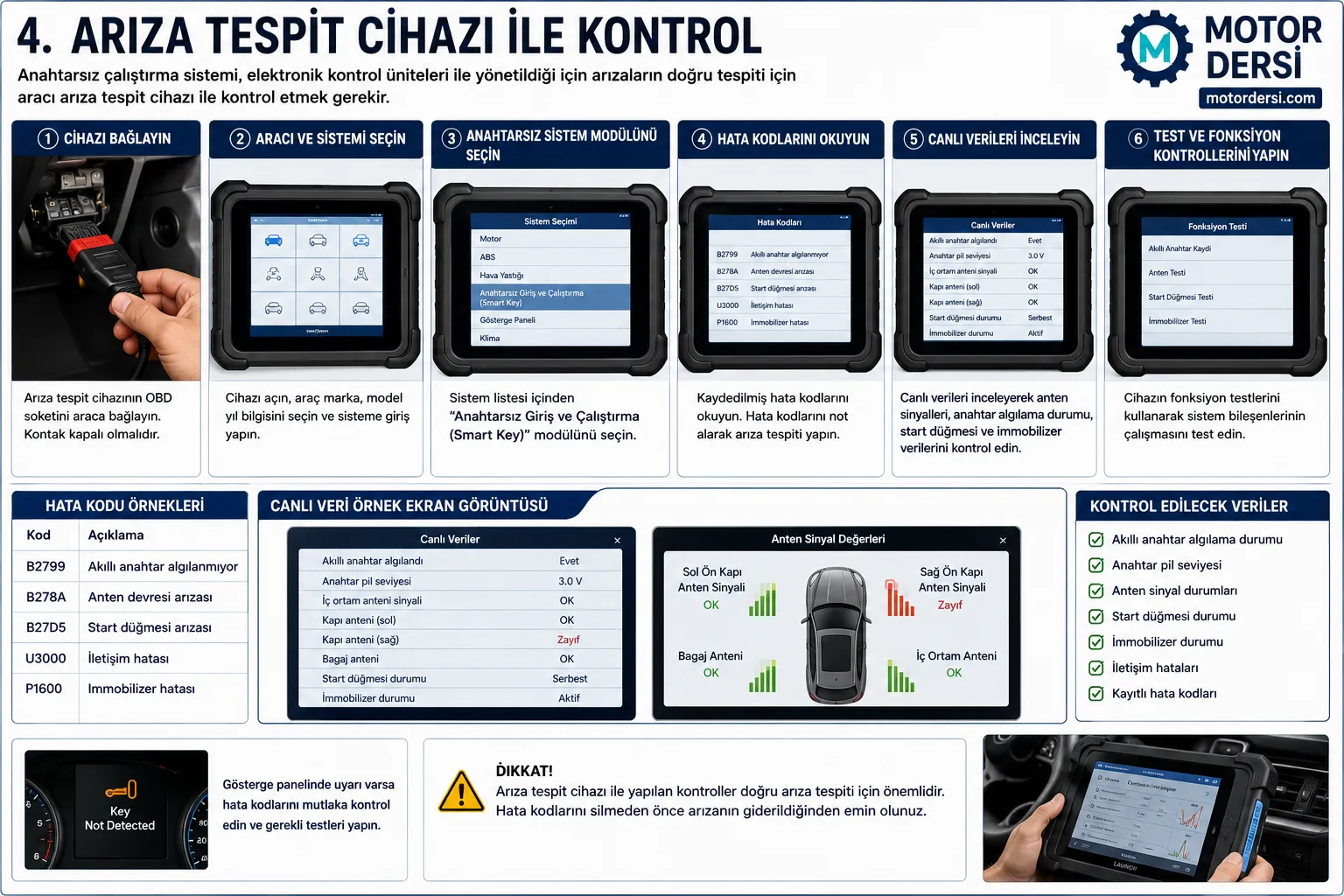

7. Arıza Tespit Cihazı ile Kontrol İşlemi

Adım 1

OBD soketine cihaz bağlanır.

Adım 2

Araç modeli seçilir.

Adım 3

Keyless Entry veya Smart Key modülü seçilir.

Adım 4

Hata kodları okunur.

Adım 5

Canlı veriler incelenir.

Kontrol edilen veriler:

• Anahtar algılama durumu
• Anten sinyalleri
• Pil seviyesi
• Immobilizer durumu

Adım 6

Arızalı parça belirlenir.

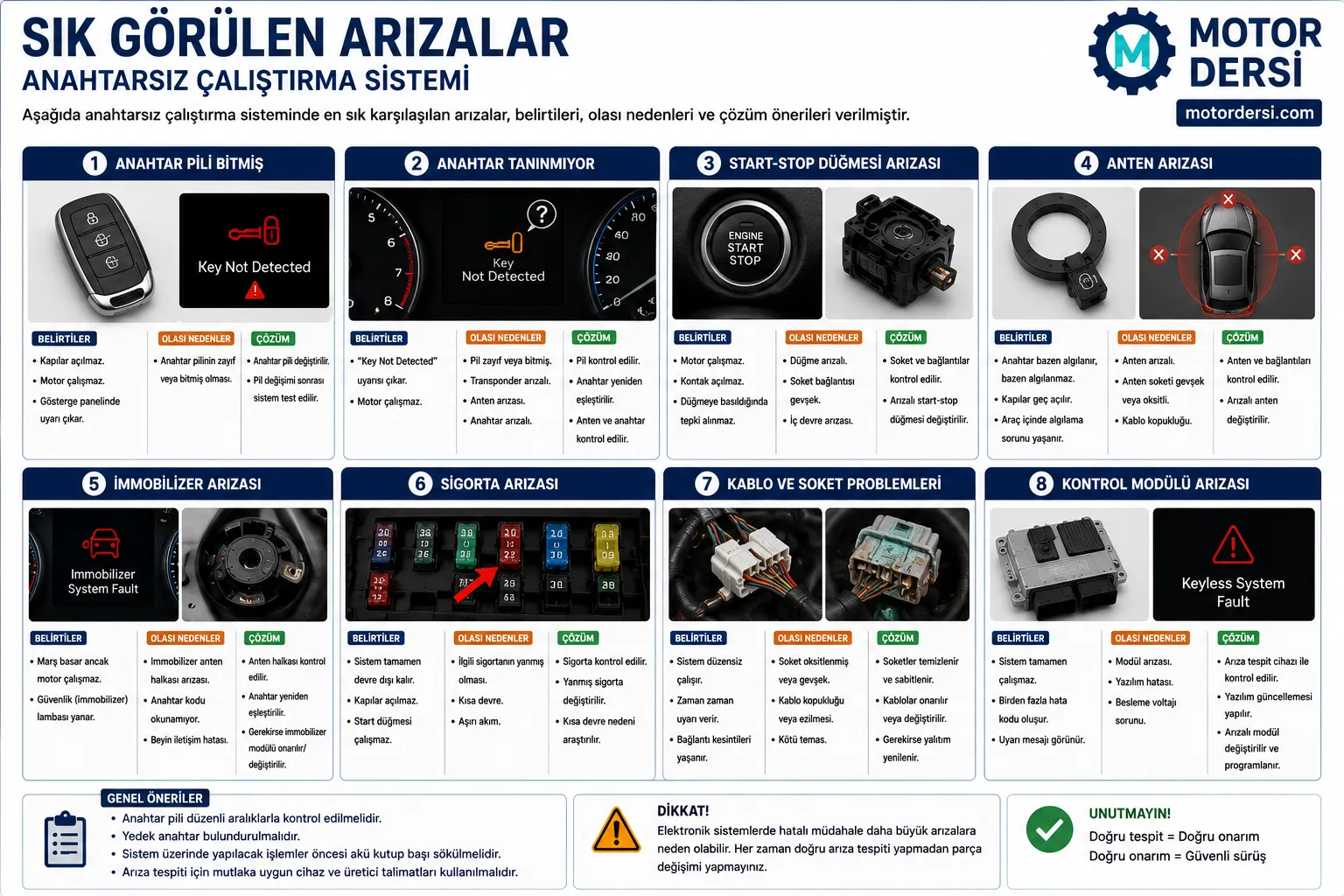

8. Anahtarsız Çalıştırma Sisteminde Görülen Arızalar

8.1 Anahtar Pili Bitmiş

Belirtileri:

• Kapılar açılmaz.
• Motor çalışmaz.
• Uyarı lambası yanar.

Çözüm:

• Pil değiştirilir.

8.2 Anahtar Tanınmıyor

Belirtileri:

• “Key Not Detected” uyarısı çıkar.

Nedenleri:

• Pil zayıf
• Transponder arızalı
• Anten arızalı

8.3 Start Düğmesi Arızası

Belirtileri:

• Motor çalışmaz.
• Kontak açılmaz.

8.4 Anten Arızası

Belirtileri:

• Anahtar bazen algılanır.
• Sistem düzensiz çalışır.

8.5 Immobilizer Arızası

Belirtileri:

• Marş basar ancak motor çalışmaz.
• Güvenlik lambası yanar.

8.6 Kontrol Modülü Arızası

Belirtileri:

• Sistem tamamen devre dışı kalır.
• Birden fazla hata kodu oluşur.

9. Anahtarsız Çalıştırma Sistemindeki Arızaların Giderilmesi

Arızaya göre aşağıdaki işlemler yapılır.

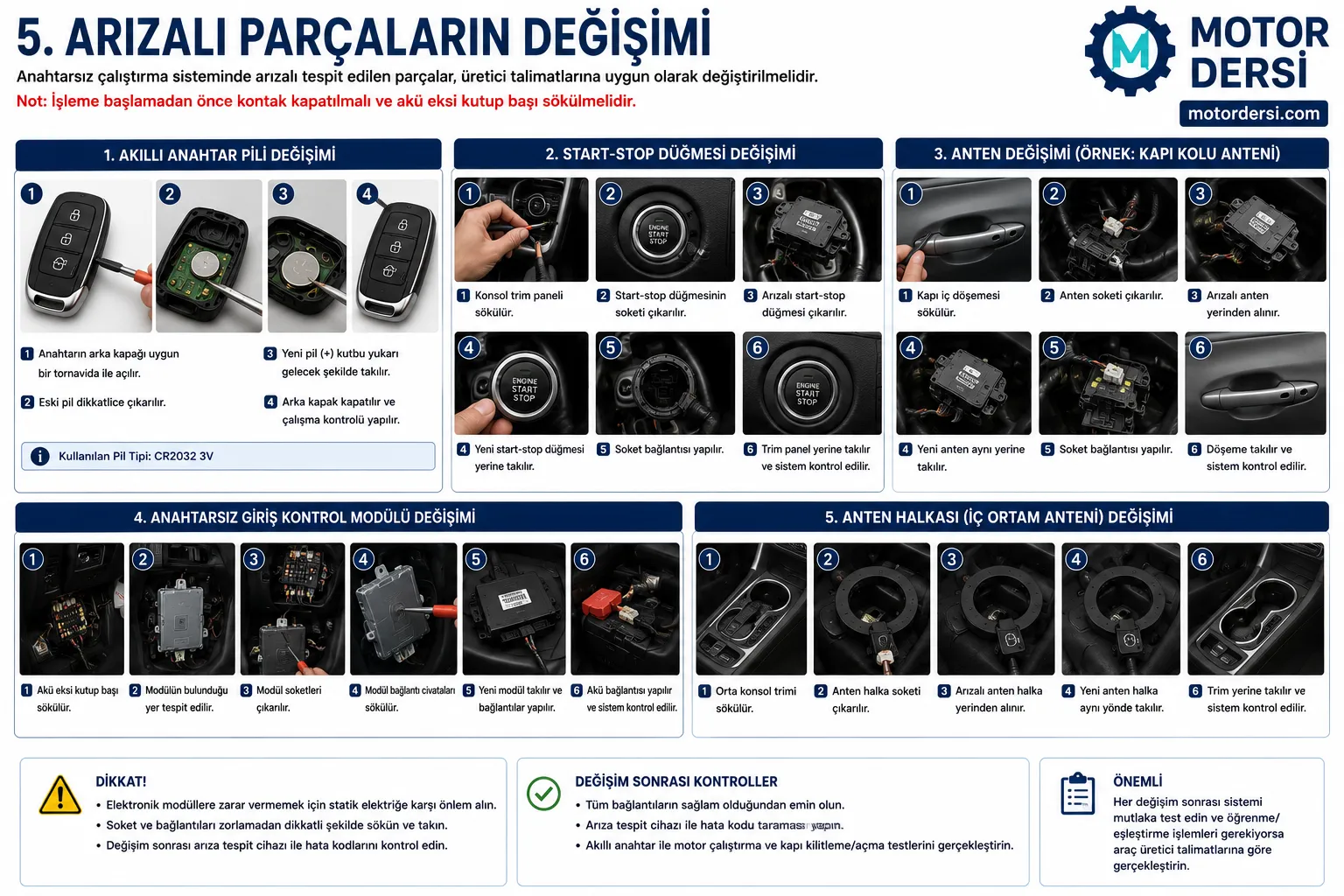

10. Arızalı Parçaların Değişimi

Akıllı Anahtar Pili Değişimi

1. Anahtar kapağı açılır.
2. Eski pil çıkarılır.
3. Yeni pil takılır.
4. Çalışma testi yapılır.

Start-Stop Düğmesi Değişimi

1. Akü kutup başı sökülür.
2. Konsol sökülür.
3. Soket ayrılır.
4. Yeni düğme takılır.
5. Sistem test edilir.

Anten Değişimi

1. Anten yeri belirlenir.
2. Döşeme sökülür.
3. Soket çıkarılır.
4. Yeni anten takılır.
5. Teşhis cihazı ile kontrol yapılır.

Kontrol Modülü Değişimi

1. Akü bağlantısı kesilir.
2. Eski modül sökülür.
3. Yeni modül takılır.
4. Yazılım tanıtımı yapılır.
5. Anahtar eşleştirme işlemi gerçekleştirilir.

İş Sağlığı ve Güvenliği Kuralları

Anahtarsız çalıştırma sistemi üzerinde çalışırken;

• Akü kutup başını sökün.
• Kısa devre oluşturmayın.
• Elektronik modüllere statik elektrik temasından kaçının.
• Üretici kataloglarına uygun işlem yapın.
• Uygun el aletleri kullanın.
• Teşhis cihazını doğru şekilde bağlayın.

Konu Özeti

Anahtarsız çalıştırma sistemi, akıllı anahtar ve elektronik kontrol modülleri yardımıyla aracın kontak anahtarı kullanılmadan çalıştırılmasını sağlayan gelişmiş bir teknolojidir. Sistem; akıllı anahtar, antenler, start-stop düğmesi, immobilizer ve kontrol modüllerinden oluşur. Arızaların tespitinde görsel kontrol ve OBD arıza tespit cihazları birlikte kullanılır. Arızalı parçalar üretici talimatlarına uygun olarak değiştirilmeli ve sistem test edilerek aracın güvenli şekilde çalıştığı doğrulanmalıdır.
