Hidrolik Yağ Tankları: Görevleri, Donanımları ve Seçimi

Hidrolik yağ tankları, hidrolik sistemin ihtiyaç duyduğu yağı depolayan ve sistemden dönen yağı yeniden kullanıma hazırlamaya yardımcı olan elemanlardır. Doğru seçilmiş bir hidrolik yağ deposu, pompanın düzenli beslenmesini sağlar; yağın soğumasına, içindeki havanın ayrılmasına ve bazı kirleticilerin dibe çökmesine yardımcı olur. Damperli araçlar, iş makineleri ve atölyelerdeki hidrolik güç ünitelerinde tankın yapısı ve donanımları sistemin sağlıklı çalışmasını doğrudan etkiler.

Hidrolik Yağ Tankı Nedir?

Hidrolik yağ tankı, devrede kullanılan hidrolik akışkanın toplandığı depodur. Hidrolik pompa, yağı emiş hattıyla bu depodan alır ve sisteme gönderir. İşini tamamlayan yağ ise dönüş hattından depoya gelir. Böylece yağ, çalışma sırasında devrede dolaşır.

Yağ tankı, hidrolik akümülatörden farklıdır. Akümülatör basınç altında enerji depolamak için kullanılır. Yaygın atmosferik yağ tankları ise bir havalandırma elemanı üzerinden dış ortamla hava alışverişi yapar. Özel sistemlerde basınçlandırılmış tanklar da kullanılabilir.

Hidrolik Yağ Deposunun Görevleri

Yağ ihtiyacını karşılamak: Depo, pompanın çalışma boyunca yeterli yağ almasını sağlar. Silindirlerin hareketiyle devreye giden ve depoya dönen yağ miktarı değişebileceğinden, tank seviyesi de değişir.

Isının çevreye verilmesine yardımcı olmak: Sistemdeki kayıplar yağın ısınmasına neden olur. Tankın dış yüzeyleri bu ısının bir bölümünü çevreye aktarır. Bu etki yeterli olmadığında ayrıca soğutucu kullanılır.

Havanın yağdan ayrılmasını kolaylaştırmak: Depoya dönen yağdaki hava kabarcıklarının yüzeye çıkabilmesi için uygun akış düzeni ve yeterli bekleme süresi gerekir.

Bazı kirleticilerin çökelmesine imkân vermek: Akışın yavaşladığı bölgelerde bazı ağır parçacıklar dibe çökelebilir. Ancak bu durum filtreleme ihtiyacını ortadan kaldırmaz. İnce kirleticilerin tutulması için uygun filtreler gerekir.

Hacim değişimlerini karşılamak: Tank, yağın sıcaklıkla genleşmesini ve devre elemanlarının hareketinden kaynaklanan seviye değişimlerini karşılayacak boşluğa sahip olmalıdır.

Hidrolik Yağ Tankının Sembolü

Hidrolik devre şemalarında atmosferle bağlantılı depo, üst tarafı açık bir kap biçimindeki sembolle gösterilir. Bu çizim, gerçek tankın kapağının açık bırakılacağı anlamına gelmez. Tank, uygun kapak ve havalandırma filtresiyle dış kirleticilere karşı korunur.

Basınçlandırılmış depo için farklı, kapalı bir sembol kullanılır. Bağlantı çizgilerinin gösterimi, hattın yağ seviyesinin altında veya üstünde sonlandığını belirtmeye de yarar. Şema okunurken kullanılan hidrolik semboller ve anlamları kontrol edilmelidir.

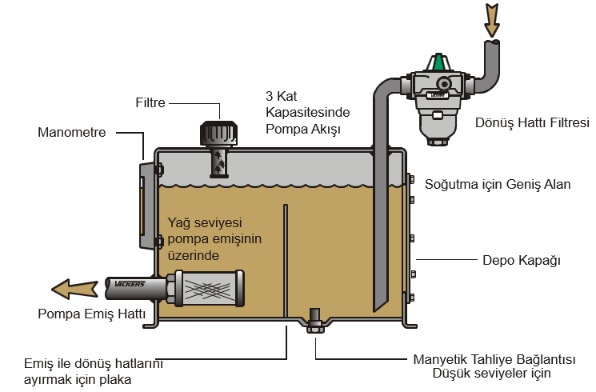

Hidrolik Tankın Yapısı ve Yağın İzlediği Yol

Hidrolik tanklarda emiş hattı, dönüş hattı, ayırma plakası, filtreler ve seviye-sıcaklık göstergesi gibi elemanlar bulunur. Bu parçaların yerleşimi, yağın depoda nasıl hareket edeceğini belirler.

Emiş Hattı

Emiş hattı, tanktaki yağı pompa girişine taşır. Emiş ağzı, çalışma sırasında en düşük yağ seviyesinde de yağın içinde kalmalıdır. Tank tabanındaki tortuları doğrudan çekmeyecek bir konumda bulunmalıdır.

Uygun seçilmeyen hidrolik borular ve bağlantılar, gereksiz dirsekler veya tıkanmış bir emiş elemanı pompa girişindeki basıncı düşürebilir. Bu durum kavitasyon riskini artırır. Emiş hattındaki sızdırmazlık sorunları ise yağın içine hava girmesine yol açabilir.

Dönüş Hattı

Dönüş hattı, sistemden gelen yağı depoya taşır. Dönüş akışı, yağı sıçratmayacak ve doğrudan pompa emişine göndermeyecek şekilde düzenlenir. Yaygın tasarımlarda dönüş ağzının minimum yağ seviyesinin altında kalması ve akışın bir dağıtıcıyla yavaşlatılması, havalanmanın azaltılmasına yardımcı olur.

Dönüş filtresi seçilirken devrede oluşabilecek en yüksek dönüş debisi dikkate alınır. Özellikle silindirli sistemlerde bu debi, bazı hareketlerde pompa debisinden daha yüksek olabilir.

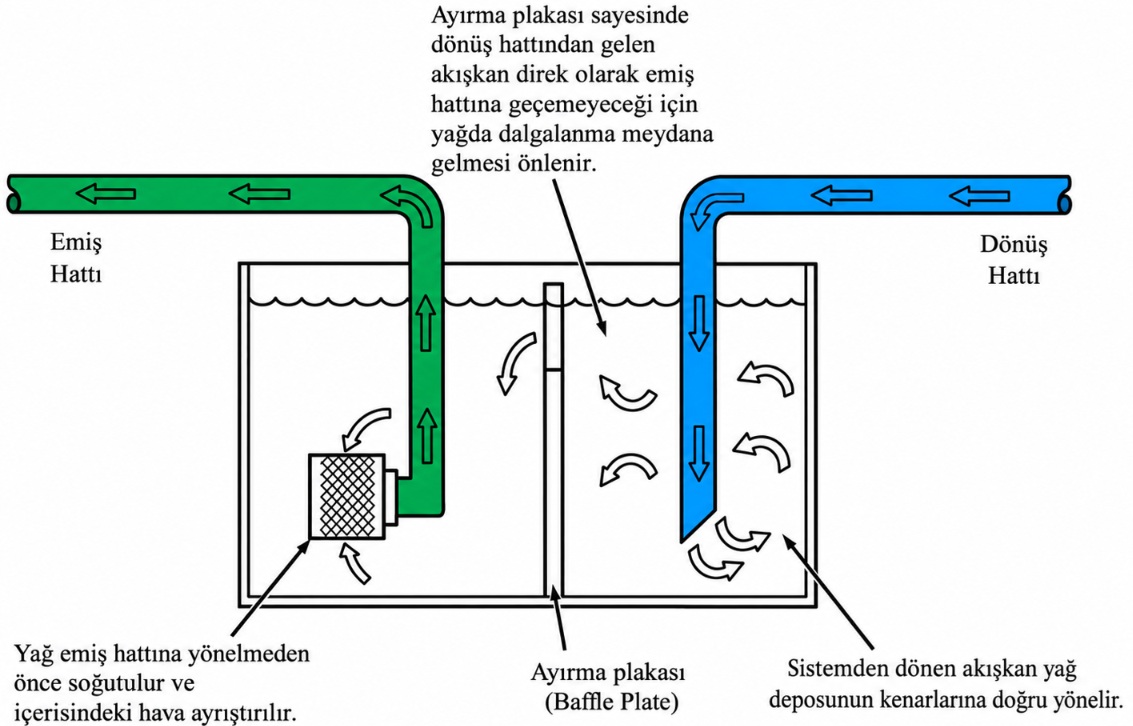

Ayırma Plakası

Ayırma plakası, tank içinde emiş ve dönüş bölgeleri arasına yerleştirilen bölmedir. Dönüşten gelen yağın hemen emiş hattına ulaşmasını sınırlar ve akışı tank içinde yönlendirir. Böylece yağın hava bırakması ve ısı vermesi için daha uygun koşullar oluşur.

Plaka, yağ geçişini tamamen kapatmaz. Geçiş açıklıkları ve plakanın konumu tank tasarımına göre belirlenir. Uygun olmayan bir plaka yerleşimi, akışı gereksiz yere kısıtlayabilir.

Hidrolik Tank Üzerinde Bulunan Donanımlar

Donanım

Görevi ve dikkat edilecek nokta

Doldurma kapağı ve süzgeci

Yağın depoya alınmasını sağlar. Dolumda kir girişini sınırlar; hassas filtrelemenin yerini tutmaz.

Havalandırma filtresi

Seviye değişirken tankın hava alışverişini sağlar ve dışarıdan gelen parçacıkları tutar. Nem tutma özelliği yalnız buna uygun elemanlarda bulunur.

Yağ seviye göstergesi

Yağın minimum ve maksimum sınırlar arasında olup olmadığını gösterir.

Sıcaklık göstergesi veya sensörü

Yağ sıcaklığının izlenmesini sağlar.

Dönüş filtresi

Sistemden dönen yağdaki katı kirleticileri tutar.

Emiş süzgeci veya filtresi

Kullanıldığı tasarımlarda pompa girişini korumaya yardımcı olur. Seçimi pompa üreticisinin izin verdiği emiş koşullarına uygun olmalıdır.

Temizleme kapağı

Tankın iç kontrolünü ve temizliğini kolaylaştırır.

Boşaltma tapası veya vanası

Bakım sırasında yağın kontrollü boşaltılmasını sağlar. Manyetik tipleri mıknatıstan etkilenen metal parçacıkları tutabilir.

Seviye ve sıcaklık şalterleri

Tasarıma göre uyarı verir veya koruma işlevini devreye sokar.

Örneğin 3 mikron hava filtresi, belirli bir tank tasarımında tercih edilebilir. Her tanka aynı filtre takılmaz. Filtrenin hava geçirme kapasitesi, süzme özelliği ve çevre koşullarına uygunluğu birlikte değerlendirilir.

Hidrolik Yağ Tankı Nasıl Seçilir?

Tank seçiminde pompa debisi, sistemdeki yağ hacmi değişimi, çalışma süresi, sıcaklık koşulları, montaj alanı ve bakım erişimi birlikte incelenir. Araçlarda ve iş makinelerinde eğim, sarsıntı ve yağın çalkalanması da dikkate alınır. Emiş ağzının bu koşullarda yağsız kalmaması gerekir.

Tank malzemesi, kullanılan yağla ve çalışma ortamıyla uyumlu olmalıdır. Çelik, alüminyum veya uygun özellikte polimer tanklar kullanılabilir. İç yüzeylerde kaynak artığı, çapak ve yağa karışabilecek kaplama kalıntısı bulunmamalıdır.

Tank Hacmi İçin Örnek Ön Hesap

Ön hesapta kullanılan “pompa akışının üç katı” yaklaşımı, bir dakikalık pompa debisinin sayısal değerinin üç katı kadar litreyi ifade eden yaklaşık bir ön seçimdir. Birimler açık yazıldığında bu yaklaşım şöyledir:

Ön hesap yağ hacmi = Pompa debisi × 3 dakika

Örneğin pompa debisi 20 L/dak ise:

20 L/dak × 3 dak = 60 L

Bu sonuç, tankın kesin toplam hacminin 60 litre olacağını göstermez. Üst boşluk, genleşme, silindirlerden geri dönecek yağ ve güvenli minimum seviye ayrıca değerlendirilir. Üç dakikalık kabul de her sistem için zorunlu değildir. Özellikle araç hidroliklerinde uygun iç tasarım ve ek soğutma ile farklı hacimler kullanılabilir. Son seçim, sistem üreticisinin verileri ve çalışma koşullarıyla doğrulanır.

Hidrolik Tank Tasarımları

Tasarım

Yerleşim örneği

Seçimde dikkat edilecek konu

L tipi tank

Motor-pompa grubu, tankın yan tarafındaki alana yerleştirilmiştir.

Yerleşim alanı, servis erişimi ve emiş hattının düzeni

B3 olarak adlandırılan tasarım

Tank üstte, motor-pompa grubu altta gösterilmiştir.

Taşıyıcı yapı, bakım erişimi ve pompa girişinde oluşan koşullar

Dik yerleşim

Motor üstte, pompa tankın içine doğru uzanan bir yerleşimdedir.

Üst bakım boşluğu, sökme-takma erişimi ve bağlantılar

Bu adlandırmalar farklı yerleşim örneklerini tanımlar. Bir tankın uygunluğu yalnız görünüşüne veya tip adına göre belirlenmez.

Hidrolik Yağ Tankında Isıtıcılar

Soğuk yağın viskozitesi yükselir; başka bir ifadeyle yağın akmaya karşı direnci artar. Bu durum ilk çalıştırmada pompanın beslenmesini zorlaştırabilir. Gereken sistemlerde tank ısıtıcısı, yağı çalışmaya uygun sıcaklığa getirmek için kullanılır.

Tank ısıtıcılarında ayarlanabilir termostat kullanılabilir. Termostat, belirlenen sıcaklığa göre ısıtmayı kontrol eder. Isıtıcı gücü; yağ miktarı, ortam sıcaklığı ve hedeflenen ısınma süresine göre seçilir.

Yağa daldırılarak çalışan ısıtıcıların aktif yüzeyi, üreticinin belirttiği şekilde yağ içinde kalmalıdır. Aşırı yüzey sıcaklığı yağı bozabileceği için yüzey yükü de önemlidir. 1,5 W/cm² gibi bir değer, belirli bir ısıtıcı tasarımına ait yüzey güç yoğunluğunu ifade eder; bütün hidrolik ısıtıcılar için ortak bir değer değildir.

Hidrolik Yağ Soğutucuları

Yağ aşırı ısındığında viskozitesi düşer; iç kaçaklar artabilir ve yağın yaşlanması hızlanabilir. Tank yüzeyinden sağlanan soğutma yeterli değilse eşanjör kullanılır. Çalışma sıcaklığı, yağ ve devre elemanlarının üretici sınırları içinde tutulmalıdır.

Hava soğutmalı yağ soğutucusunda yağın ısısı, kanatçıklı yüzeylerden geçen havaya aktarılır. Hava akışı çoğu uygulamada fanla sağlanır. Araçlarda ve iş makinelerinde yaygın bir çözümdür. Peteklerin kirlenmesi ve hava geçişinin engellenmesi soğutmayı azaltır.

Su soğutmalı yağ soğutucusunda ısı yağdan suya aktarılır. Yağ ve su ayrı geçişlerden akar; normal çalışmada birbirine karışmaz. İç kaçak oluşması durumunda akışkanlar birbirine karışabileceğinden sızdırmazlık önemlidir.

Soğutucu seçiminde uzaklaştırılacak ısı, yağ debisi, ortam veya su sıcaklığı ve izin verilen basınç kaybı değerlendirilir.

Bakımda Kontrol Edilecek Belirtiler

Belirti

Kontrol edilebilecek noktalar

Yağ seviyesinin düşmesi

Dış kaçaklar, silindirlerin kontrol anındaki konumu ve üreticinin seviye kontrol yöntemi

Yağda köpürme

Emiş hattından hava girişi, düşük seviye, dönüş akışının düzeni ve yanlış yağ kullanımı

Aşırı sıcaklık

Soğutucu temizliği, fan veya su akışı, yağ seviyesi ve devrede aşırı ısı oluşturan arızalar

Pompadan anormal ses gelmesi

Emiş hattındaki kısıtlamalar, hava girişi, yağ seviyesi ve yağın sıcaklığı

Yağın bulanık veya sütlü görünmesi

Su karışması ya da havalanma olasılığı; kesin değerlendirme için yağ numunesi incelemesi

Bu belirtiler tek başına kesin arıza teşhisi değildir. Kontroller, bakım talimatlarına göre yapılmalıdır. Tank kontrollerini iş makinelerinin bakım ve çalıştırılması sırasında yapılan diğer kontrollerle birlikte değerlendirmek gerekir.

Hidrolik Tank Bakımında İş Güvenliği

• Bakımdan önce enerji kaynakları izole edilmeli ve sistemin istem dışı çalışması önlenmelidir.
• Kaldırılmış yükler güvenli şekilde indirilmelidir. İndirme mümkün değilse üreticinin belirttiği mekanik destekler kullanılmalıdır.
• Pompanın durması basıncın tamamen boşaldığını göstermez. Akümülatörler ve basınç hapseden devre bölümleri, üreticinin yöntemine göre güvenli duruma getirilmelidir.
• Sıcak yağın soğuması beklenmeli; işin gerektirdiği gözlük, uygun eldiven ve iş kıyafeti kullanılmalıdır.
• Basınçlı yağ kaçağı elle aranmamalıdır. İnce bir yağ jeti deriyi delebilir.
• Elektrikli ısıtıcı ve fan üzerinde çalışmadan önce elektrik enerjisi kesilmeli; işlemi yetkili kişi yapmalıdır.
• Dökülen yağ temizlenmeli, atık yağ uygun toplama kabına alınmalıdır.
• Yağ bulunan veya yeterince temizlenmemiş tank üzerinde kaynak yapılmamalıdır.

Uygulama: Hidrolik Tank ve Donanımlarını Tanıyalım

Hidrolik tank ve donanımlarını tanımak için enerjisi kesilmiş ve güvenli duruma getirilmiş bir eğitim düzeneği, yetkili kişi gözetiminde incelenebilir. Emiş hattı, dönüş hattı, havalandırma filtresi ve seviye göstergesi belirlenerek her parçanın sistemdeki görevi açıklanır. Ardından 20 L/dak debili bir pompa için üç dakikalık kabul kullanılarak örnek yağ hacmi hesaplanır. Bu hesabın tank seçiminde yalnızca bir başlangıç olduğu; çalışma sıcaklığı, yağ seviyesindeki değişimler ve üretici önerilerinin de dikkate alınması gerektiği değerlendirilir.

İnceleme sırasında tankın yapısı, bağlantıların yerleşimi, ısıtıcı ve soğutucuların görevleri ile bakımda uyulması gereken iş güvenliği kuralları birlikte ele alınır. Böylece hidrolik yağ deposunun sistemin düzenli, verimli ve güvenli çalışmasına nasıl katkı sağladığı daha kolay anlaşılır.
