Hidrolik Semboller ve Anlamları

Hidrolik semboller, hidrolik devrelerde kullanılan pompa, motor, silindir, valf, ölçme cihazı, depo, bağlantı elemanları ve diğer devre elemanlarının şema üzerinde standart biçimde gösterilmesini sağlar. Hidrolik devre şemalarını doğru okuyabilmek için bu sembollerin ve ifade ettikleri görevlerin bilinmesi gerekir.

Hidrolik sistemlerde her devre elemanını gerçek görünüşüyle çizmek yerine standartlaştırılmış semboller kullanılır. Bu sembollerin temel amacı, hidrolik devre diyagramlarında uygulama bütünlüğü sağlamak ve dünyanın farklı yerlerinde hazırlanan hidrolik şemaların ortak bir teknik dil ile okunabilmesini mümkün hâle getirmektir.

Özellikle iş makineleri, otomotiv sistemleri ve endüstriyel hidrolik uygulamalarında kullanılan semboller; devredeki elemanların görevlerini, bağlantılarını, akış yönlerini ve çalışma prensiplerini daha kolay anlamaya yardımcı olur. Hidrolik sistemlerin temel yapısı hakkında daha ayrıntılı bilgi için hidrolik ve pnömatik sistemler konusunu inceleyebilirsiniz.

Hidrolik Sistemlerde Kullanılan Hat Sembolleri

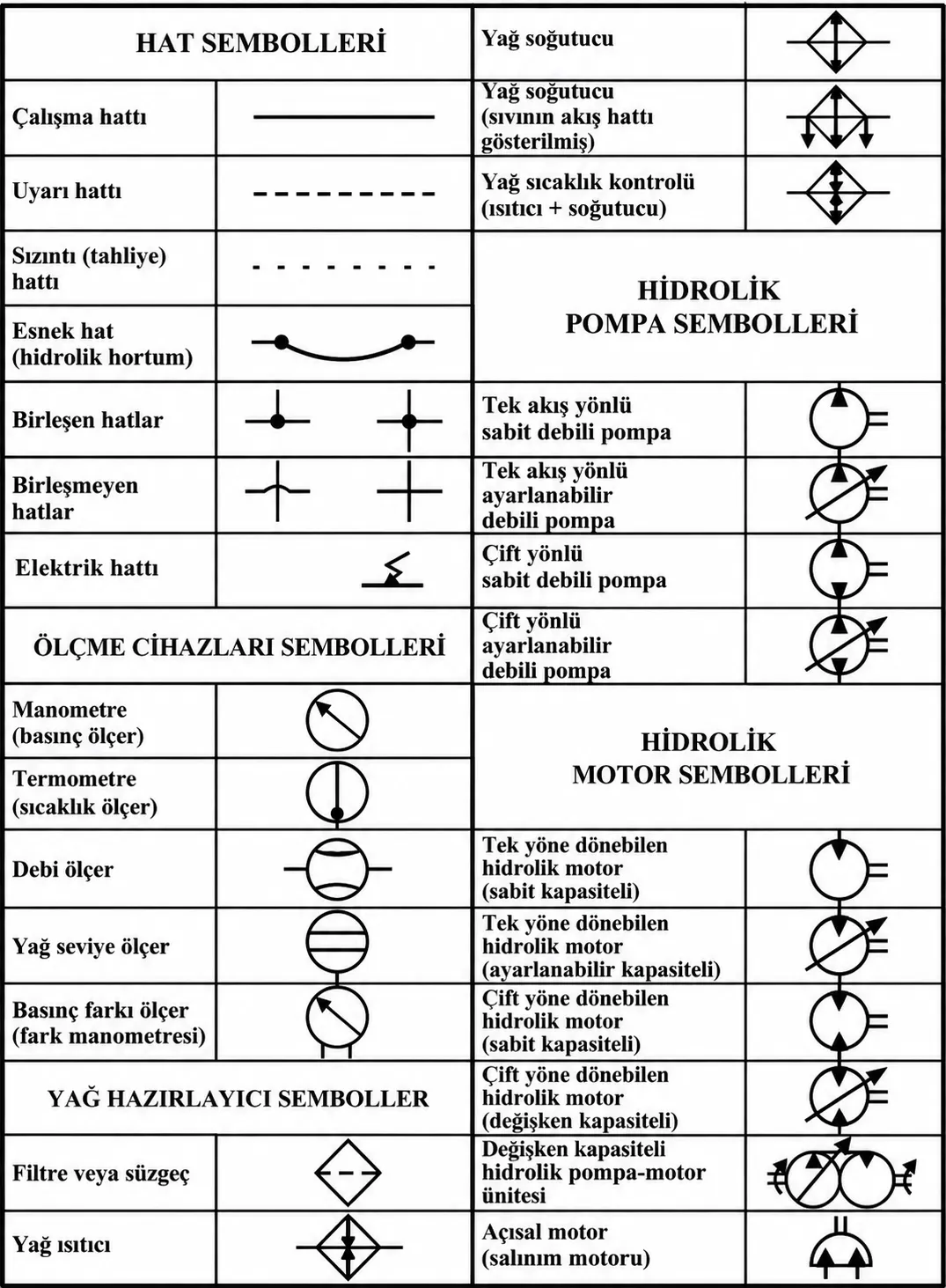

Hidrolik devre elemanları arasındaki bağlantılar farklı hat sembolleriyle gösterilir. Çalışma hattı, uyarı hattı, sızıntı veya tahliye hattı, esnek hat, birleşen ve birleşmeyen hatlar ile elektrik hattı farklı sembollere sahiptir.

Hat sembollerinin doğru okunması, hidrolik akışkanın devrede hangi yolu izlediğinin ve elemanların birbirleriyle nasıl bağlantılı olduğunun anlaşılması açısından önemlidir. Hidrolik hatların yapısı ve bağlantı çeşitleri için hidrolik borular ve bağlantılar yazısına da bakabilirsiniz.

Hidrolik Ölçme Cihazlarının Sembolleri

Hidrolik sistemlerde basınç, sıcaklık, debi ve yağ seviyesi gibi çalışma değerlerinin kontrol edilmesi için çeşitli ölçme cihazları kullanılır. Manometre basıncın, termometre sıcaklığın, debi ölçer akış miktarının ve yağ seviye ölçer depodaki hidrolik yağ seviyesinin belirlenmesini sağlar.

Basınç farkı ölçer ise sistemdeki iki nokta arasındaki basınç farkının kontrol edilmesinde kullanılır. Hidrolik devre şemalarında bu cihazların her biri kendine özgü sembolle gösterilir.

Yağ Hazırlayıcı Elemanların Sembolleri

Hidrolik yağın temizlenmesi ve uygun çalışma şartlarında tutulması sistemin verimli ve güvenilir çalışması açısından önemlidir. Filtre veya süzgeç, yağ ısıtıcısı ve yağ soğutucusu gibi elemanlar hidrolik akışkanın çalışma özelliklerinin korunmasına yardımcı olur. Hidrolik akışkanın sahip olması gereken özellikler hidrolik yağın özellikleri konusunda ayrıntılı olarak açıklanmaktadır.

Hidrolik Pompa ve Motor Sembolleri

Hidrolik pompalar mekanik enerjiyi hidrolik enerjiye dönüştürerek sisteme akışkan gönderir. Hidrolik motorlar ise hidrolik enerjiyi mekanik harekete dönüştürür. Devre şemalarında sabit ve ayarlanabilir debili pompalar ile tek veya çift yönde çalışabilen hidrolik motorlar farklı sembollerle belirtilir.

Pompa ve motor sembollerindeki okların yönü ve sembol üzerindeki diğer işaretler, elemanın çalışma biçimi ve kapasitesinin ayarlanabilir olup olmadığı hakkında bilgi verir. Pompa çeşitleri ve çalışma prensipleri için hidrolik pompalar yazısını inceleyebilirsiniz.

Hidrolik Silindir Sembolleri

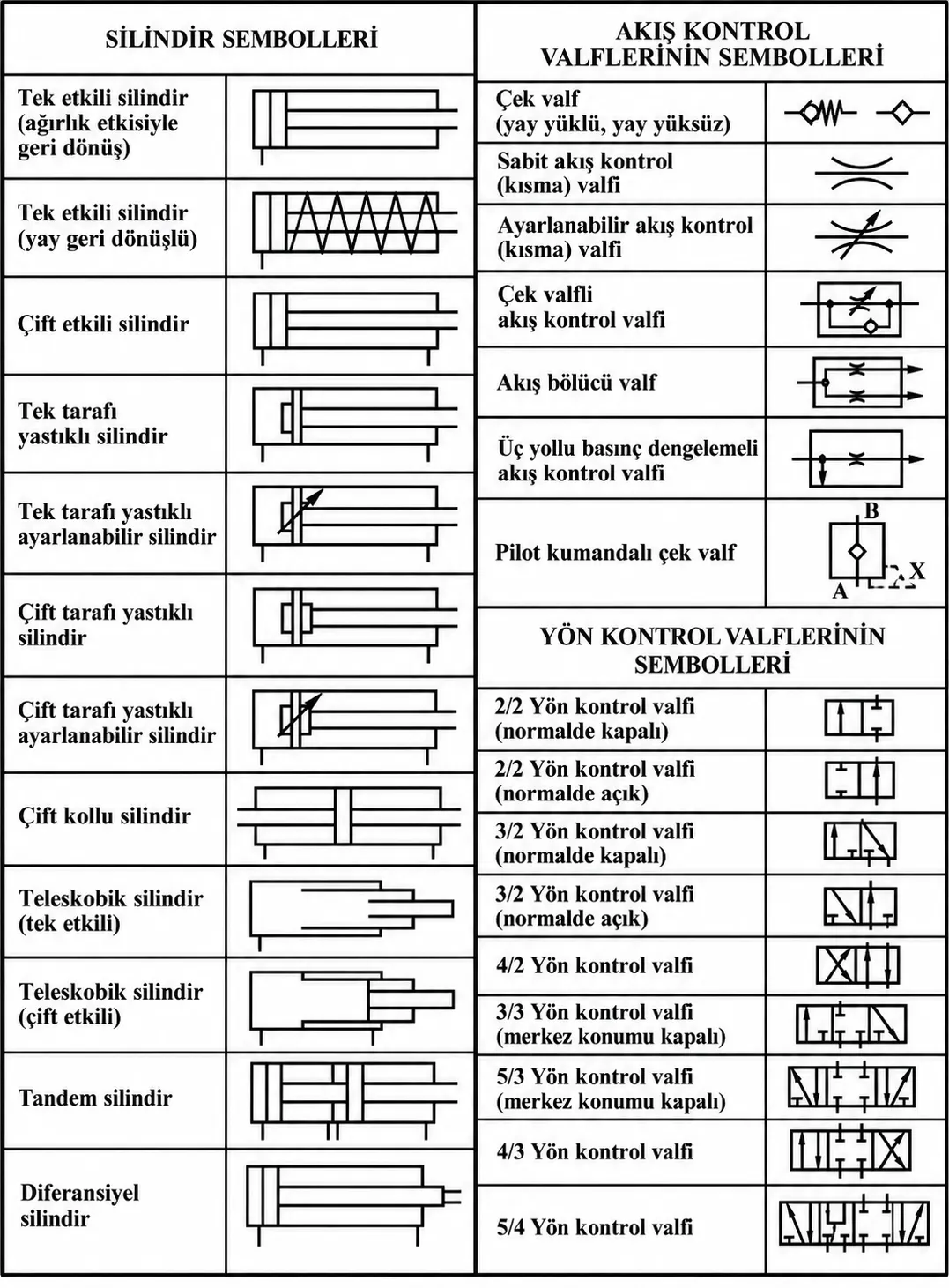

Hidrolik silindirler, hidrolik enerjiyi doğrusal mekanik harekete dönüştüren devre elemanlarıdır. Kullanım amacına ve çalışma şekline göre farklı silindir çeşitleri bulunduğundan devre şemalarında bunların sembolleri de birbirinden farklıdır.

Tek etkili, çift etkili, yastıklı, ayarlanabilir yastıklı, çift kollu, teleskobik, tandem ve diferansiyel silindirler hidrolik devrelerde karşılaşılabilecek başlıca silindir çeşitleridir.

Akış Kontrol Valflerinin Sembolleri

Akış kontrol valfleri, hidrolik sistemde akışkanın debisini kontrol etmek amacıyla kullanılır. Sabit ve ayarlanabilir akış kontrol valflerinin yanı sıra çek valfli akış kontrol valfi, akış bölücü valf ve basınç dengelemeli akış kontrol valfleri de bulunmaktadır. Bu valflerin görevleri ve çeşitleri hakkında daha fazla bilgi için akış kontrol valfleri konusunu inceleyebilirsiniz.

Çek valf, akışkanın bir yönde geçmesine izin verirken ters yöndeki akışı engelleyen bir devre elemanıdır. Pilot kumandalı çek valflerde ise valfin çalışma durumu harici bir pilot basıncıyla kontrol edilebilir.

Yön Kontrol Valfi Sembolleri Nasıl Okunur?

Yön kontrol valfleri, hidrolik akışkanın devre içerisinde hangi yöne gönderileceğini belirler. Valflerin adlandırılmasında kullanılan 2/2, 3/2, 4/2, 4/3 ve 5/3 gibi ifadeler valfin bağlantı yolu ve konum sayısını belirtir.

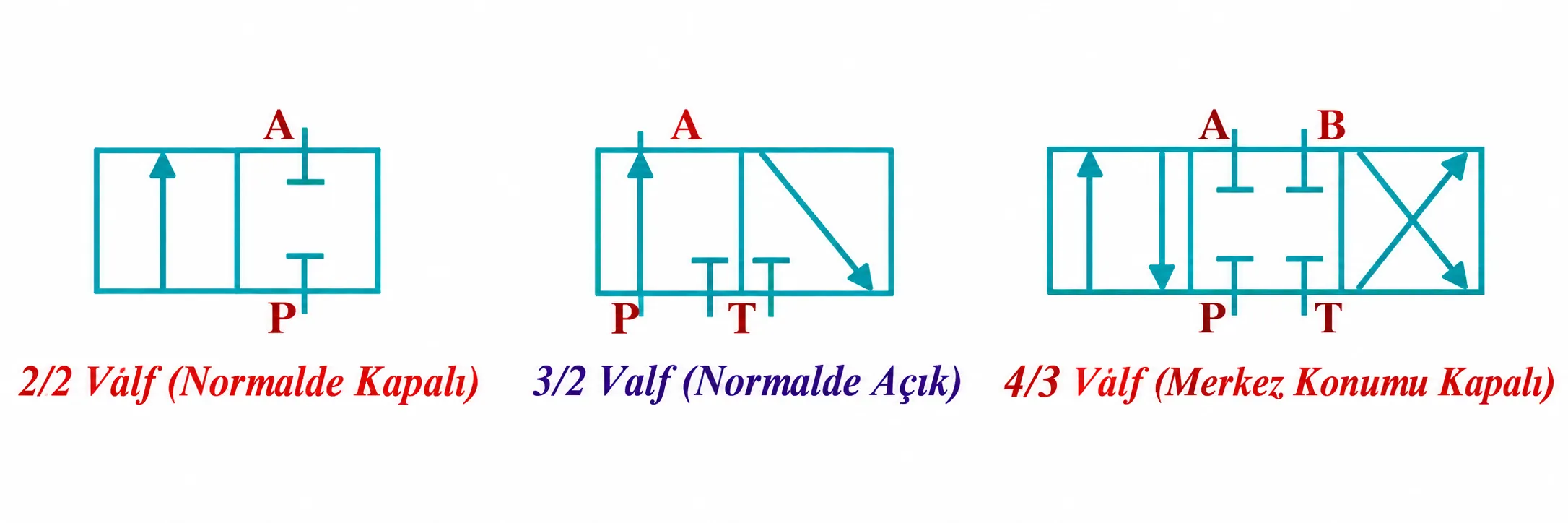

Örneğin 2/2 yön kontrol valfi iki yol ve iki konuma, 3/2 yön kontrol valfi üç yol ve iki konuma, 4/3 yön kontrol valfi ise dört yol ve üç konuma sahiptir. Valfin normal veya merkez konumunda bağlantıların açık ya da kapalı olması sembol içerisindeki çizgi ve oklarla gösterilir.

2/2 Yön Kontrol Valfi

2/2 yön kontrol valfinde iki bağlantı yolu ve iki çalışma konumu bulunur. Normalde kapalı tipte valf normal konumdayken akış geçişine izin vermez; valf kumanda edildiğinde bağlantı açılarak akışkanın geçmesi sağlanır.

3/2 Yön Kontrol Valfi

3/2 yön kontrol valfinde üç bağlantı yolu ve iki çalışma konumu vardır. Bu valfler özellikle tek etkili silindirlerin kumandasında kullanılabilir. Valfin normalde açık veya normalde kapalı olması, devrenin çalışma şekline göre belirlenir.

4/3 Yön Kontrol Valfi

4/3 yön kontrol valfinde dört bağlantı yolu ve üç çalışma konumu bulunur. P genellikle basınç hattını, T dönüş veya tank hattını, A ve B ise iş elemanına giden çalışma bağlantılarını ifade eder. Merkez konumunun yapısına göre bu bağlantıların açık veya kapalı olması mümkündür.

Basınç Kontrol Valflerinin Sembolleri

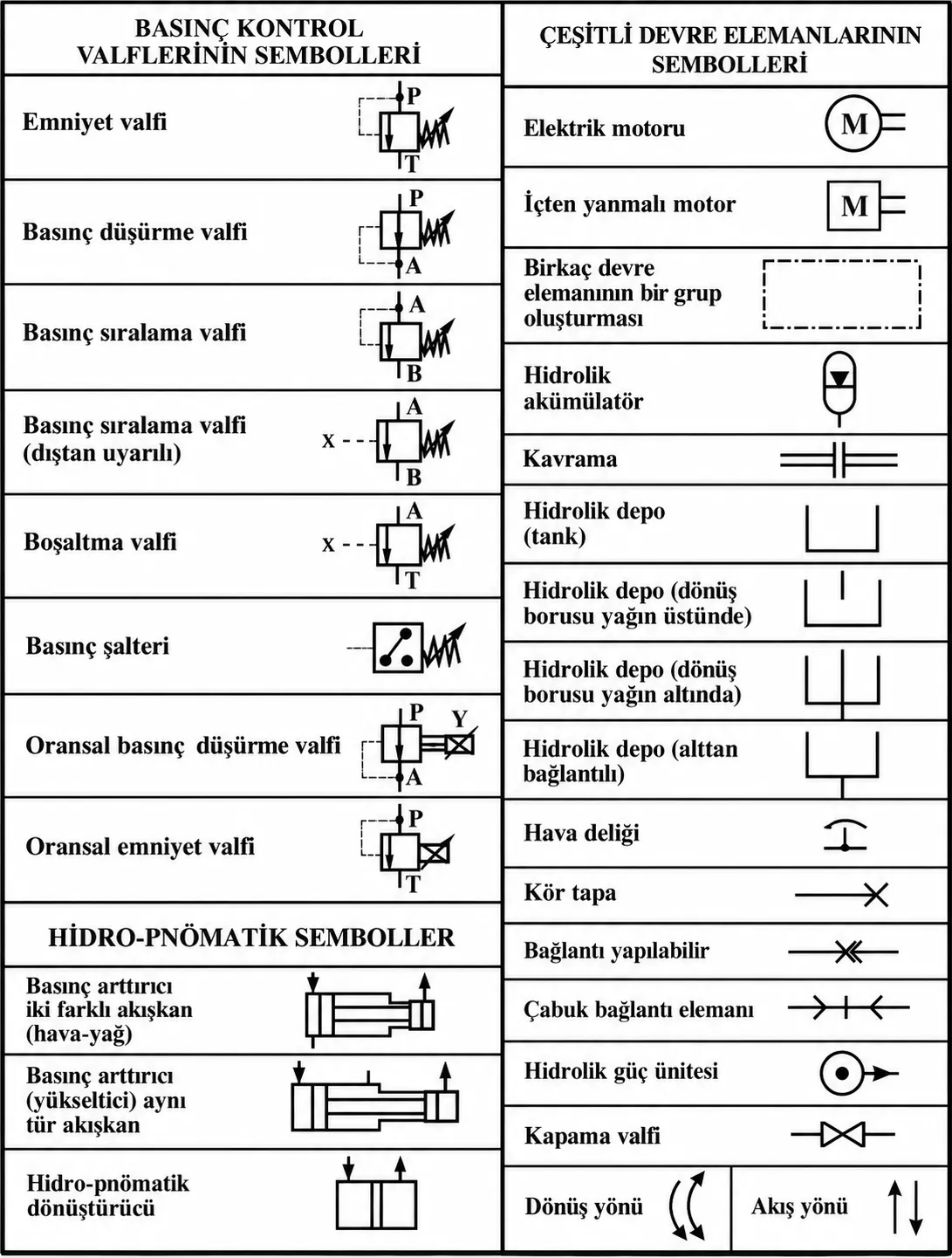

Basınç kontrol valfleri hidrolik sistemde basıncın sınırlandırılması, düşürülmesi veya belirli çalışma şartlarına göre kontrol edilmesi amacıyla kullanılır. Emniyet valfi, basınç düşürme valfi, basınç sıralama valfi, boşaltma valfi ve oransal basınç kontrol valfleri bu grupta yer alır. Bu elemanların çalışma prensiplerini basınç kontrol valfleri yazısında ayrıntılı olarak inceleyebilirsiniz.

Basınç şalteri ise belirlenen basınç değerine ulaşıldığında elektriksel bir sinyal oluşturmak amacıyla kullanılabilir.

Hidrolik Depo ve Diğer Devre Elemanlarının Sembolleri

Hidrolik devrelerde elektrik motoru, içten yanmalı motor, hidrolik akümülatör, kavrama, hidrolik depo, hava deliği, kör tapa, çabuk bağlantı elemanı, kapama valfi ve hidrolik güç ünitesi gibi yardımcı elemanlar da standart sembollerle gösterilir.

Hidrolik depo sembolünde dönüş borusunun yağ seviyesinin üstünde veya altında bulunması ve deponun bağlantı biçimi gibi özellikler sembol üzerinde farklı şekillerde ifade edilebilir.

Hidrolik Valf Kumanda Sembolleri

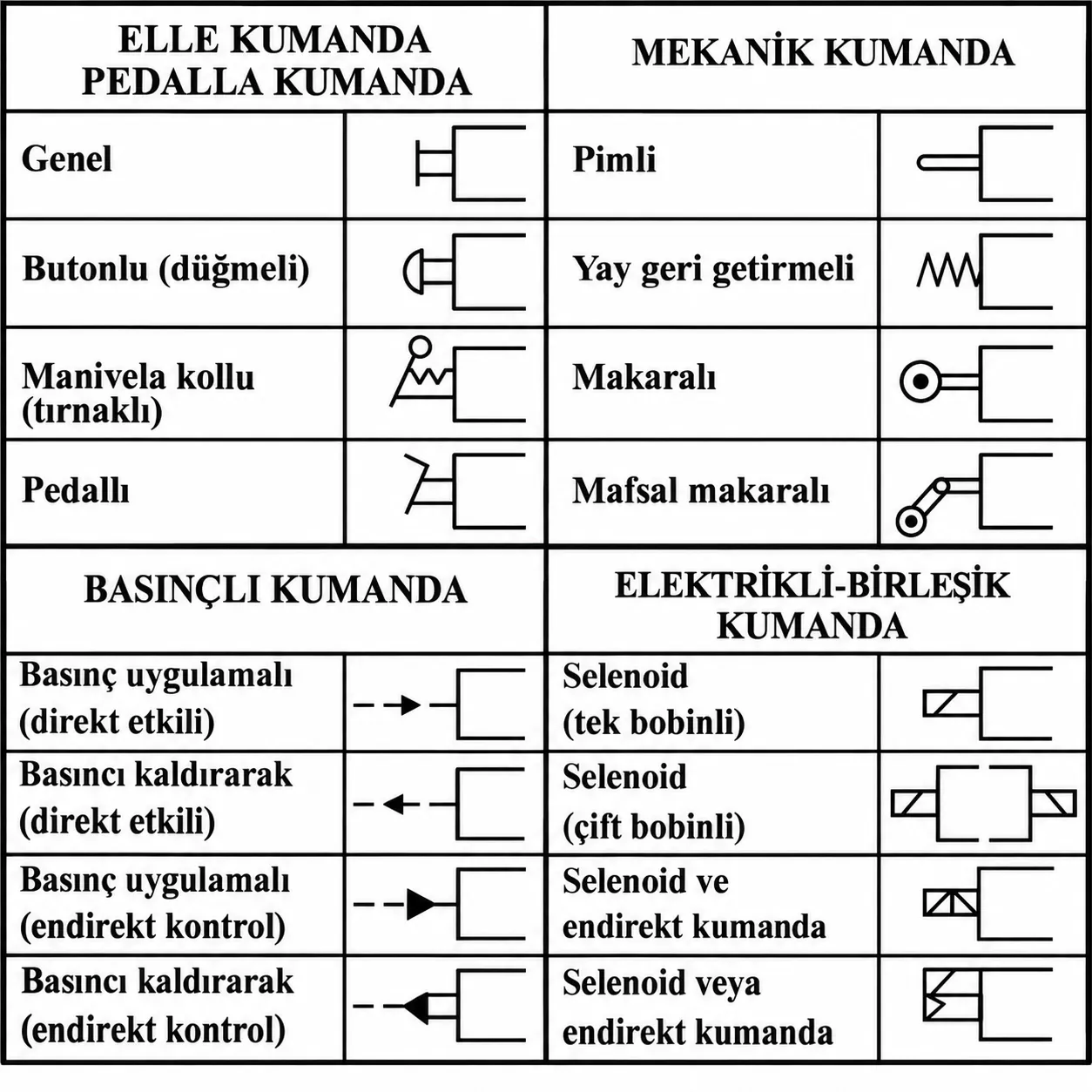

Yön ve kontrol valflerinin konum değiştirmesi farklı kumanda yöntemleriyle gerçekleştirilebilir. Hidrolik devre şemalarında valfin nasıl kumanda edildiğini göstermek için elle, pedalla, mekanik, basınçlı ve elektrikli kumanda sembolleri kullanılır.

Elle ve Pedalla Kumanda

Elle kumanda edilen valflerde genel el kumandası, butonlu kumanda ve manivela kollu kumanda gibi yöntemler kullanılabilir. Pedallı kumandada ise valfin konumu operatörün ayağıyla uyguladığı mekanik hareketle değiştirilir.

Mekanik Kumanda

Mekanik kumanda sistemlerinde pim, yay geri getirme, makara ve mafsallı makara gibi elemanlardan yararlanılır. Bu elemanlar makine veya mekanizmanın hareketi sonucunda valfin konum değiştirmesini sağlayabilir.

Basınçlı Kumanda

Basınçlı kumandada valfin hareketi hidrolik veya pnömatik basınç yardımıyla gerçekleştirilir. Kumanda doğrudan etkili olabileceği gibi pilot veya endirekt kontrol şeklinde de gerçekleştirilebilir.

Elektrikli ve Selenoid Kumanda

Elektrikle kumanda edilen hidrolik valflerde selenoidlerden yararlanılır. Tek bobinli ve çift bobinli selenoid kumandaların yanı sıra selenoid ile endirekt kumandanın birlikte kullanıldığı sistemler de bulunmaktadır. Elektrik ile hidrolik kontrolün birlikte kullanıldığı örnekler için elektrohidrolik uygulamaları konusuna bakabilirsiniz.

Hidrolik Semboller Sunumu

Hidrolik sembolleri toplu olarak incelemek isteyenler için aşağıdaki sunumda hatlar, sıvı hareketi ve basınç, döner ve doğrusal tahrik edilen elemanlar, basınç kontrol elemanları, yön kontrol valfleri ve çeşitli örnek çizimler yer almaktadır.

Hidrolik Semboller Neden Önemlidir?

Hidrolik sembolleri bilmek, bir hidrolik devre şemasını okuyabilmenin temel şartlarından biridir. Devredeki pompanın, valfin, silindirin, motorun ve diğer elemanların görevleri semboller üzerinden belirlenebilir ve akışkanın devre içerisinde izlediği yol takip edilebilir.

Özellikle Motorlu Araçlar Teknolojisi, iş makineleri ve ilgili mesleki alanlarda hidrolik devrelerin incelenmesi, arızaların anlaşılması ve uygulamalı çalışmaların doğru yapılabilmesi için temel hidrolik sembollerin öğrenilmesi önem taşır. Konuyu pekiştirmek için hidrolik sistemler çalışma soruları bölümünden yararlanabilirsiniz.
