Merkezi Kilit Kontrol Ünitesi Nedir? İç Yapısı ve Çalışma Mantığı

Merkezi Kilit Kontrol Ünitesi, otomobillerde kapı kilit motorlarının çalışmasını yöneten elektronik bir kontrol sistemidir. Uzaktan kumanda veya kapı kilit düğmesinden gelen komutları değerlendirerek kapıların kilitlenmesini ve açılmasını sağlar.

Merkezi kilit kontrol ünitesi yalnızca kilit motorlarına elektrik gönderen bir parça değildir. İçerisindeki elektronik devreler sayesinde gelen komutları değerlendirir, motorların çalışma yönünü belirler ve gerekli süre boyunca çalışmasını sağlar.

Bu konuda merkezi kilit kontrol ünitesinin iç yapısını, elektronik parçalarını ve çalışma mantığını inceleyeceğiz. Bu konuya başlarken merkezi kilit sistemi konusunu da inceleyebilir komple sistemi tanıyabilirsiniz.

Merkezi Kilit Kontrol Ünitesinin Görevi Nedir?

Merkezi kilit kontrol ünitesinin temel görevi, sürücü tarafından verilen kilitleme veya açma komutunu uygun elektriksel çıkışa dönüştürerek kapı kilit motorlarının çalışmasını sağlamaktır.

Kontrol ünitesi bu işlemi gerçekleştirirken araç modeline bağlı olarak kapı sensörlerinden, uzaktan kumanda alıcısından ve diğer elektronik kontrol birimlerinden bilgi alabilir.

Ünitenin başlıca görevleri şunlardır:

• Uzaktan kumandadan gelen kilitleme ve açma komutlarını değerlendirmek.
• Kapı üzerindeki merkezi kilit düğmesinin durumunu algılamak.
• Kilit motorlarının hangi yönde çalışacağını belirlemek.
• Motorların çalışma süresini kontrol etmek.
• Desteklenen sistemlerde kapı ve kilit durumlarını izlemek.
• Elektriksel arızaları algılamak ve uygun koruma işlemlerini gerçekleştirmek.

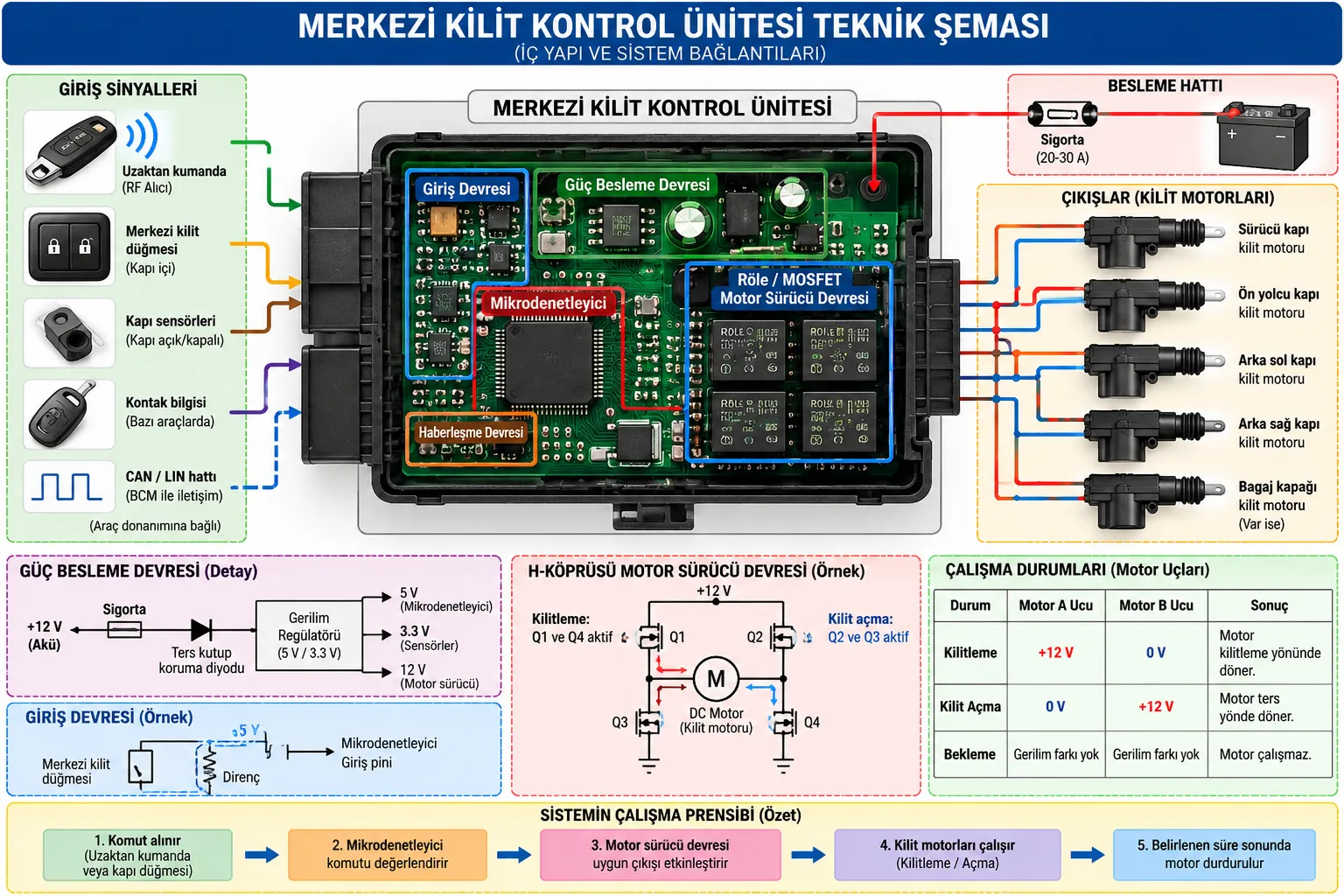

Merkezi Kilit Kontrol Ünitesinin İç Yapısı

Merkezi kilit kontrol ünitesinin içerisinde elektronik devre kartı bulunur. Bu kart üzerinde sistemin çalışmasını sağlayan çeşitli elektronik elemanlar yer alır.

Modern bir kontrol ünitesinde genel olarak güç besleme devresi, giriş devreleri, mikrodenetleyici, motor sürücü devresi ve araç donanımına göre haberleşme devreleri bulunabilir.

1. Güç Besleme Devresi

Merkezi kilit kontrol ünitesinin çalışabilmesi için elektrik enerjisine ihtiyacı vardır. Bu enerji araç aküsünden sağlanır.

Aküden gelen yaklaşık 12 voltluk besleme gerilimi, araç sigortası üzerinden kontrol ünitesine ulaşır.

Ancak kontrol kartındaki mikrodenetleyici ve bazı elektronik parçalar doğrudan 12 voltla çalışmaz. Bu nedenle kart üzerinde gerilim düzenleme devresi bulunur.

Gerilim regülatörü, araç elektrik sisteminden gelen gerilimi elektronik devrelerin ihtiyaç duyduğu seviyeye düşürür. Örneğin bazı mikrodenetleyiciler 5 volt veya 3,3 volt ile çalışır.

Güç devresinde ayrıca ani gerilim yükselmelerine ve ters kutup bağlantısına karşı koruma elemanları bulunabilir.

2. Giriş Devreleri

Giriş devreleri, sürücünün verdiği komutların ve araçtaki bazı sensör bilgilerinin kontrol ünitesine ulaşmasını sağlar.

Merkezi kilit kontrol ünitesine şu bilgiler gelebilir:

• Uzaktan kumandadan gelen kilitleme komutu.
• Uzaktan kumandadan gelen kilit açma komutu.
• Sürücü kapısındaki merkezi kilit düğmesinin durumu.
• Kapı açık veya kapalı bilgisi.
• Uygun donanıma sahip araçlarda kilit mekanizmasının konum bilgisi.

Giriş devreleri gelen elektriksel bilgileri mikrodenetleyicinin okuyabileceği uygun sinyallere dönüştürür.

3. Mikrodenetleyici (Elektronik Beyin)

Mikrodenetleyici, merkezi kilit kontrol ünitesinin en önemli elektronik parçalarından biridir. Küçük bir bilgisayar gibi çalışır ve sistemin yönetilmesini sağlar.

Mikrodenetleyicinin içerisinde işlemci, bellek ve giriş-çıkış birimleri bulunur. Belleğinde kayıtlı yazılım sayesinde sistemin nasıl çalışacağı belirlenir.

Örneğin sürücü uzaktan kumandanın kilitleme düğmesine bastığında mikrodenetleyici bu komutu değerlendirir.

Gerekli çalışma şartları sağlanıyorsa motor sürücü devresine komut göndererek kilit motorlarının çalışmasını sağlar.

Önemli: Mikrodenetleyici, kilit motorlarını doğrudan çalıştıran yüksek akımı genellikle sağlamaz. Bunun yerine motor sürücü devresini kontrol eder.

4. Motor Sürücü Devresi

Motor sürücü devresi, mikrodenetleyiciden gelen düşük güçlü kontrol komutlarını kullanarak kapı kilit motorlarına gerekli elektrik enerjisini uygular.

Bu devrede röleler veya MOSFET adı verilen elektronik anahtarlama elemanları kullanılabilir.

Röle: Elektromanyetik olarak çalışan bir anahtardır. Küçük bir kontrol akımıyla daha yüksek akım taşıyan elektrik devresini açıp kapatabilir.

MOSFET: Elektronik anahtar olarak kullanılabilen yarı iletken bir transistördür. Motorlara uygulanan elektrik enerjisinin kontrol edilmesini sağlar.

Motor sürücü devresinin önemli görevlerinden biri, uygun tasarımlarda motor uçlarına uygulanan gerilimin kutuplarını değiştirerek motorun dönüş yönünü kontrol etmektir.

Merkezi Kilit Motoru Nasıl Kilitleme ve Açma Hareketi Yapar?

Birçok merkezi kilit sisteminde iki bağlantı ucuna sahip küçük doğru akım motorları kullanılır. Bu motorlar elektrik enerjisini dönme hareketine dönüştürür.

Motorun dönme yönü, iki ucuna uygulanan gerilimin kutupları değiştirilerek tersine çevrilebilir.

1. Kilitleme İşlemi

Örnek bir motor devresinde A ucuna +12 volt, B ucuna 0 volt uygulandığında motor bir yönde döner.

Motorun hareketi dişli ve bağlantı mekanizmasına aktarılır. Böylece kapı kilit mekanizması kilitli konuma geçer.

2. Kilit Açma İşlemi

Motorun A ucuna 0 volt, B ucuna +12 volt uygulandığında motor uçları arasındaki gerilimin yönü değişir.

Bu durumda motor ters yönde dönerek kilit mekanizmasının açılmasını sağlar.

3. Bekleme Durumu

Kilitleme veya açma işlemi tamamlandığında motorun çalışması durdurulur.

Kontrol devresi motor uçları arasındaki gerilim farkını ortadan kaldırabilir veya uygun sürücü devresinde farklı bir durdurma yöntemi kullanabilir.

Bu sayede motor gereksiz yere çalışmaz.

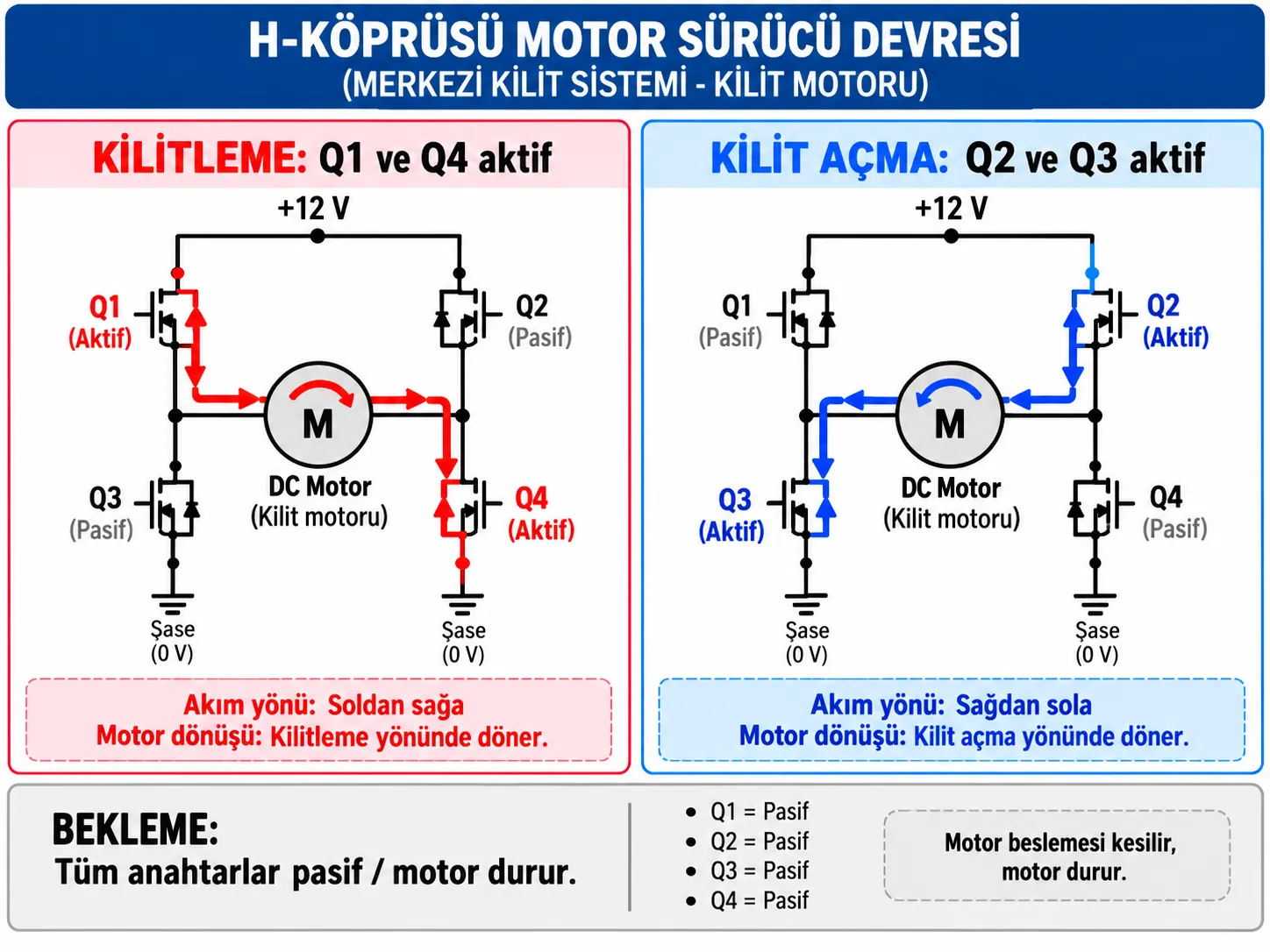

H-Köprüsü (H-Bridge) Devresi Nedir?

H-köprüsü devresi, doğru akım motorlarının dönüş yönünü değiştirmek için kullanılan elektronik bir motor sürme yöntemidir.

Devrede genellikle dört anahtarlama elemanı bulunur. Bu elemanlar uygun sırayla çalıştırılarak motor uçlarına uygulanan gerilimin yönü değiştirilir.

H-köprüsü devresi rölelerle veya elektronik anahtarlama elemanlarıyla oluşturulabilir.

Not: Bu tablo çalışma mantığını açıklayan örnek bir devreye aittir. Gerçek araçlarda motor uçları, kontrol yöntemi ve elektrik bağlantıları farklı olabilir.

Merkezi Kilit Kontrol Ünitesi Motoru Neden Sürekli Çalıştırmaz?

Kapı kilit motorları genellikle kısa süreli çalışmak üzere tasarlanmıştır. Motorun sürekli elektrik enerjisiyle beslenmesi ısınmaya, yüksek akım çekilmesine ve mekanik parçaların zorlanmasına neden olabilir.

Bu nedenle kontrol ünitesinde motorun çalışma süresini belirleyen bir kontrol mekanizması bulunur.

Örneğin kilitleme komutu geldiğinde sistem şu sırayla çalışabilir:

1. Mikrodenetleyici kilitleme komutunu algılar.
2. Komutun geçerli olup olmadığını değerlendirir.
3. Motor sürücü devresini etkinleştirir.
4. Kilit motoru çalışarak mekanizmayı hareket ettirir.
5. Belirlenen süre veya uygun geri bildirim şartı tamamlandığında motor durdurulur.

Bazı gelişmiş sistemlerde motor akımı ve kilit konumundan gelen bilgiler kullanılarak hareketin tamamlanıp tamamlanmadığı da değerlendirilebilir.

Kontrol Ünitesi Kapının Kilitli Olduğunu Nasıl Anlar?

Merkezi kilit sistemlerinde kapı ve kilit durumlarını belirlemek amacıyla sensörler veya mikro anahtarlar kullanılabilir.

Mikro anahtar (mikroswitch), mekanik hareket sonucunda elektriksel durumunu değiştiren küçük bir anahtardır.

Kapı kilit tertibatı içerisinde bulunan mikro anahtarlar, aracın donanımına göre kapının açık veya kapalı olması ya da kilit mekanizmasının konumu hakkında bilgi sağlayabilir.

Kontrol ünitesi bu bilgileri değerlendirerek sistemin çalışma durumunu takip edebilir.

Ancak her merkezi kilit sisteminde kilit konumunu doğrudan ölçen sensör bulunmaz. Basit sistemlerde motor belirli bir süre çalıştırılır ve mekanik hareketin gerçekleştiği kabul edilir.

Merkezi Kilit Kontrol Ünitesi Arızaları Nasıl Algılar?

Modern merkezi kilit kontrol ünitelerinde çeşitli elektriksel koruma ve arıza tespit özellikleri bulunabilir.

Örneğin motor sıkıştığında normalden fazla elektrik akımı çekebilir. Kontrol devresinde akım izleme özelliği varsa bu durum algılanarak motorun çalışması durdurulabilir.

Benzer şekilde elektrik bağlantılarındaki kopukluklar, kısa devreler veya sensör bilgilerindeki tutarsızlıklar da uygun donanıma sahip sistemlerde tespit edilebilir.

Kontrol Ünitesinde Görülebilen Arıza Durumları

• Kısa devre: Elektrik akımı normal değerin üzerine çıkabilir.
• Kablo kopukluğu: Motor veya sensör devresinde elektriksel bağlantı kesilebilir.
• Motor sıkışması: Kilit motoru normalden fazla akım çekebilir.
• Şase bağlantısı sorunu: Kontrol ünitesi düzgün çalışmayabilir.
• Kapı sensörü arızası: Kontrol ünitesine hatalı veya tutarsız bilgi ulaşabilir.
• Düşük akü gerilimi: Elektronik devrelerin ve kilit motorlarının çalışması olumsuz etkilenebilir.

Arıza tespitinde öncelikle elektrik beslemesi, sigorta, şase bağlantıları ve kontrol sinyalleri incelenmelidir.

Özellikle araç elektrik tesisatının kontrolü, kablo kopuklukları ve bağlantı sorunlarının belirlenmesinde önemlidir.

Uygun araçlarda arıza tespit cihazı kullanılarak kontrol ünitesindeki hata kodları ve canlı veriler de incelenebilir.

Eski ve Yeni Araçlarda Merkezi Kilit Kontrol Ünitesi

Eski otomobillerde merkezi kilit sisteminin yönetilmesi için bağımsız bir elektronik kontrol ünitesi kullanılabilir.

Modern araçlarda ise merkezi kilit sisteminin kontrolü çoğunlukla Gövde Kontrol Modülü (BCM) tarafından gerçekleştirilmektedir.

BCM, aracın donanımına göre merkezi kilit sisteminin yanında iç aydınlatma, elektrikli camlar, silecekler ve bazı diğer gövde konfor sistemlerinin yönetiminde de görev alabilir.

Bazı araçlarda merkezi kilit komutları CAN veya LIN gibi haberleşme sistemleri üzerinden ilgili kapı kontrol modüllerine gönderilir.

Bu nedenle bütün otomobillerde merkezi kilit kontrol ünitesinin aynı yapıda olduğu düşünülmemelidir.

Merkezi Kilit Kontrol Ünitesi Kontrol Edilirken Nelere Dikkat Edilmelidir?

Kontrol ünitesinin arızalı olduğuna karar vermeden önce sistemin elektriksel ve mekanik bağlantıları incelenmelidir.

• Akü gerilimi ve ilgili sigorta kontrol edilmelidir.
• Kontrol ünitesinin besleme ve şase bağlantıları ölçülmelidir.
• Merkezi kilit düğmesinden gelen komutlar kontrol edilmelidir.
• Kapı kilit motorlarının elektrik bağlantıları incelenmelidir.
• Kilit mekanizmasında mekanik sıkışma olup olmadığı araştırılmalıdır.
• Kontrol ünitesi bağlantılarına rastgele akü gerilimi uygulanmamalıdır.
• Ölçümlerde aracın orijinal elektrik devre şeması kullanılmalıdır.

Kontrol işlemlerinde atölye iş güvenliği kurallarına ve araç üreticisinin servis talimatlarına uyulmalıdır.

Merkezi Kilit Kontrol Ünitesinin Çalışma Mantığı Özeti

Merkezi kilit kontrol ünitesinin çalışma prensibi dört temel aşamada açıklanabilir:

1. Giriş: Uzaktan kumanda veya kapı düğmesinden kilitleme ya da açma komutu alınır.
2. Karar: Mikrodenetleyici gelen komutu ve gerekli çalışma şartlarını değerlendirir.
3. Çıkış: Motor sürücü devresi kilit motoruna uygun elektrik enerjisini uygular.
4. Mekanik hareket: Kilit motoru, kapı kilit mekanizmasını hareket ettirerek kilitleme veya açma işlemini gerçekleştirir.

Sonuç olarak: Merkezi kilit kontrol ünitesi, kilit motorunun kendisi değildir. Motorun ne zaman, hangi yönde ve ne kadar süreyle çalışacağını belirleyen elektronik yönetim sistemidir.

Bu çalışma prensibinin öğrenilmesi, merkezi kilit sisteminin sökülmesi, elektriksel kontrollerin yapılması ve arızalı parçaların belirlenmesi gibi uygulamalı otomotiv konfor sistemleri çalışmalarında öğrencilere yardımcı olur.
