Yağmur Sensörü Nedir? Nasıl Çalışır?

Yağmur sensörü, otomobillerde ön cam üzerine düşen yağmur damlalarını algılayarak cam sileceklerinin otomatik çalışmasını sağlayan elektronik bir konfor sistemi elemanıdır. Yağmurun durumuna göre sileceklerin çalışma aralığının ve hızının ayarlanmasına yardımcı olarak sürücünün görüşünü korumasını ve sürüşe odaklanmasını kolaylaştırır.

Modern araçlarda kullanılan otomatik yağmur sensörü, optik algılama elemanları ve elektronik kontrol sistemiyle birlikte çalışır. Sensörün ürettiği bilgi değerlendirilerek silecek sisteminin uygun şekilde çalışması sağlanır.

Bu konu anlatımında yağmur sensörünün çalışma prensibi, parçaları, otomatik silecek kontrolü, arıza tespiti ve sensör değişimi açıklanmaktadır. Konunun devamında 36 sayfalık Yağmur Sensörü PDF ders sunumu da yer almaktadır.

Yağmur Sensörü Nedir?

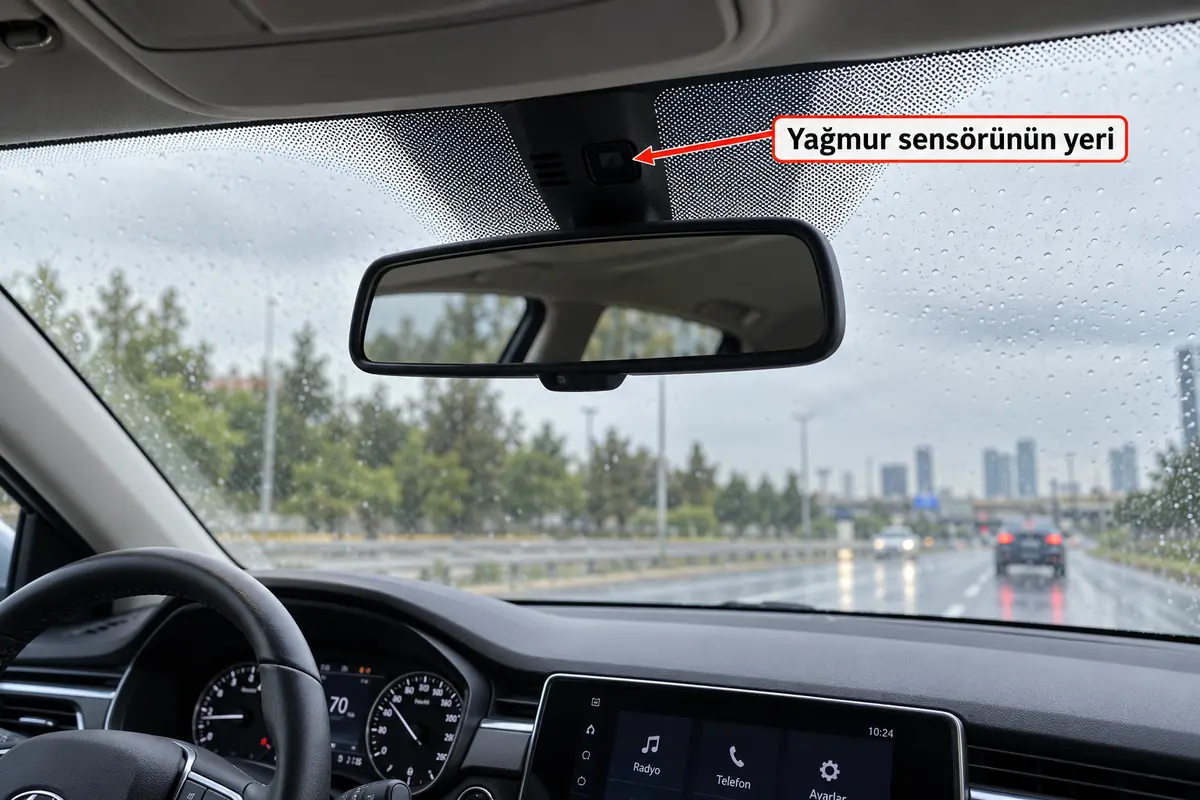

Yağmur sensörü, ön camın belirli bir bölgesindeki ıslanma durumunu algılayan elektronik bir sensördür. Araçlarda genellikle ön camın iç tarafında, iç dikiz aynasının yakınında bulunur.

Sensörün temel görevi, cam yüzeyindeki suyun oluşturduğu optik değişimi algılamak ve bu bilgiyi aracın elektronik kontrol sistemine iletmektir. Kontrol sistemi, uygun çalışma koşullarında cam sileceklerini otomatik olarak devreye alabilir.

Yağmur sensörünün bulunduğu bölgenin temiz olması, sensörün cama doğru yerleştirilmesi ve optik temasının uygun olması sistemin doğru çalışması açısından önemlidir.

Yağmur Sensörü Nasıl Çalışır?

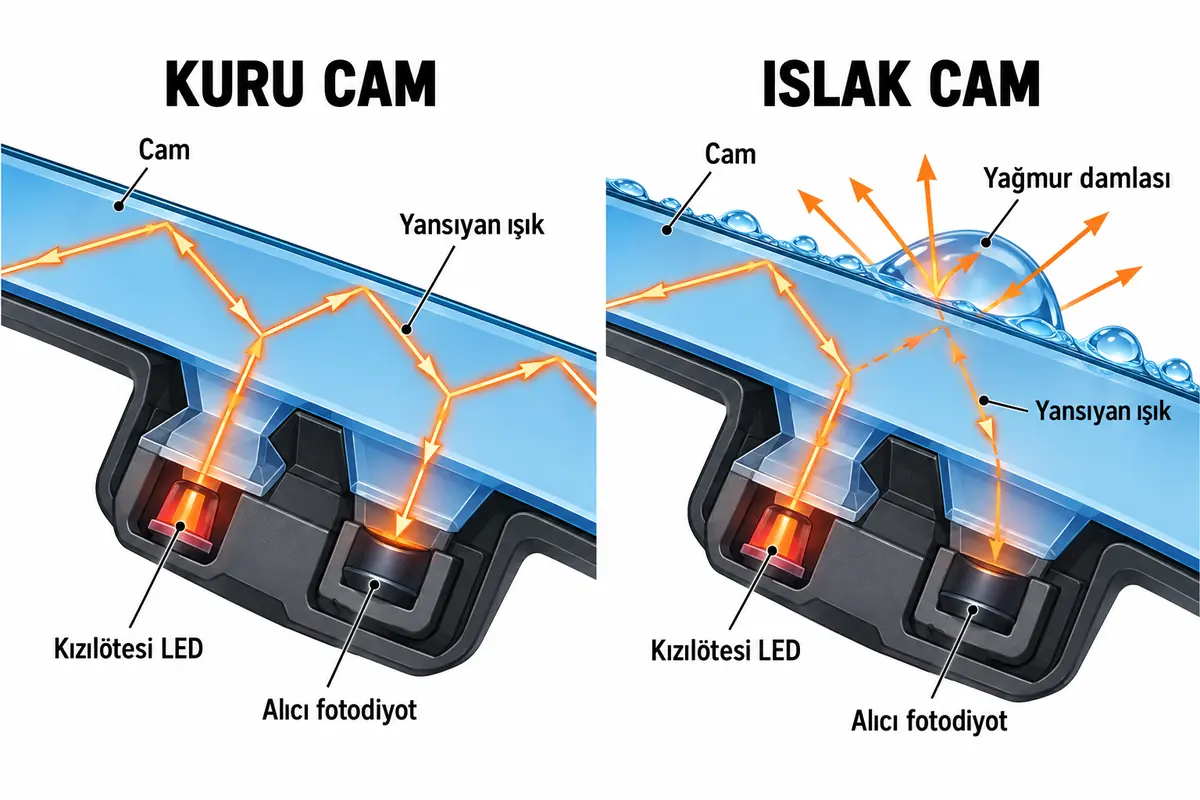

Yağmur sensörünün çalışma prensibi, yaygın optik tip sistemlerde kızılötesi ışığın ön cam yüzeyindeki yansıma davranışının değişmesine dayanır.

Sensör içerisinde bulunan kızılötesi LED, ön cama belirli bir açıyla ışık gönderir. Camın dış yüzeyi kuru olduğunda ışığın önemli bir bölümü toplam iç yansıma yoluyla alıcıya geri döner. Cam yüzeyine yağmur damlaları düştüğünde ise cam ile dış ortam arasındaki optik koşullar değişir.

Bu değişim nedeniyle alıcıya ulaşan ışık miktarı farklılaşır. Elektronik devre, ışık seviyesindeki değişimi değerlendirerek camın ıslanması hakkında bilgi üretir.

Sensörden alınan bilgi aracın elektronik kontrol sistemi tarafından değerlendirilir. Sistem, araç donanımına ve sürücünün seçtiği otomatik çalışma ayarına göre silecek motorunu çalıştırabilir.

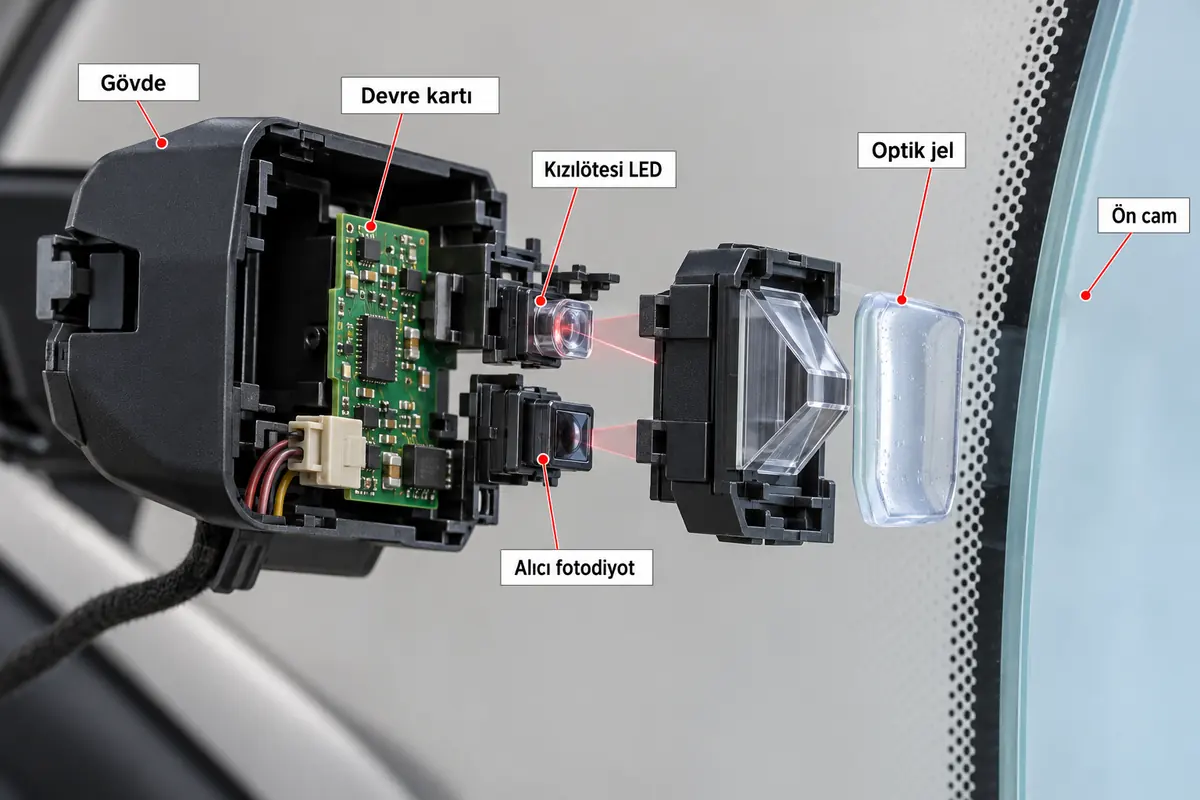

Yağmur Sensörünün Parçaları Nelerdir?

Optik yağmur sensörlerinde algılama ve elektronik değerlendirme işlevleri birlikte bulunur. Sensörün temel parçaları şunlardır:

• Kızılötesi LED: Ön cam yüzeyine doğru kızılötesi ışık gönderir.
• Işık alıcısı: Camdan geri dönen ışığın miktarını algılar.
• Optik elemanlar: Işığın cam yüzeyine uygun açıyla ulaşmasına ve geri dönmesine yardımcı olur.
• Elektronik devre: Algılanan optik değişimi elektriksel bilgiye dönüştürür.
• Optik temas malzemesi: Sensör ile ön cam arasında ışık iletimine uygun temas sağlar.
• Elektrik soketi: Sensörün besleme ve bilgi bağlantılarını sağlar.

Yağmur sensörünün yapısı araç üreticisine göre değişebilir. Bazı araçlarda yağmur ve ışık sensörü aynı gövde içerisinde bulunabilir. Sensörün elektronik yapısı ve kontrol yöntemleri hakkında sensörlerin teşhisi konusundan yararlanabilirsiniz.

Otomatik Yağmur Sensörü Silecekleri Nasıl Kontrol Eder?

Yağmur sensörlü araçlarda sürücü, silecek kumanda kolunu veya ilgili araç menüsünü kullanarak otomatik çalışma özelliğini etkinleştirebilir.

Otomatik çalışma seçildiğinde sistem, sensörden gelen yağmur bilgisini değerlendirir. Camın ıslanma durumu arttığında sileceklerin daha sık çalışması sağlanabilir. Yağmur azaldığında ise sileceklerin çalışma aralığı değiştirilebilir.

Bazı araçlarda sürücü, kumanda üzerindeki hassasiyet ayarını kullanarak sistemin yağmura vereceği tepkiyi değiştirebilir. Otomatik çalışma davranışı ve hız kademeleri aracın elektronik kontrol sistemine bağlıdır.

Yağmur Sensörü Neden Çalışmaz?

Yağmur sensörü arızaları, optik algılama yüzeyinden, elektrik bağlantılarından veya elektronik kontrol sisteminden kaynaklanabilir.

Sistemde karşılaşılabilecek başlıca sorunlar şunlardır:

• Sensörün bulunduğu cam bölgesinin kirli olması
• Ön camda çatlak veya hasar bulunması
• Sensörün camla optik temasının bozulması
• Elektrik beslemesi veya şase bağlantısında sorun olması
• Sensör soketinin gevşemesi veya oksitlenmesi
• Yağmur sensörü veya elektronik kontrol devresinde arıza oluşması
• Otomatik silecek özelliğinin uygun şekilde etkinleştirilmemesi

Sensörün çalışmaması durumunda doğrudan parça değişimi yapılmamalıdır. Öncelikle cam yüzeyinin durumu, otomatik çalışma ayarı ve sistemin elektrik bağlantıları kontrol edilmelidir.

Yağmur Sensörü Arızası Nasıl Tespit Edilir?

Yağmur sensörü arıza tespiti sırasında öncelikle manuel silecek kademelerinin çalışması kontrol edilir. Ardından otomatik çalışma özelliğinin etkinleştirilip etkinleştirilmediği belirlenir.

Uygun diagnostik cihazıyla ilgili kontrol ünitesinin arıza kodları ve desteklenen canlı verileri incelenebilir. Sensör bölgesine kontrollü şekilde su uygulanarak sistemin algılama ve silecek tepkisi değerlendirilebilir.

Elektriksel kontrollerde sensörün besleme gerilimi ve şase bağlantısı incelenir. Bu ölçümlerde kullanılan cihaz hakkında multimetre nasıl kullanılır? konu anlatımından yararlanabilirsiniz.

Kablo kopukluğu, gevşek soket veya bağlantı sorunlarının belirlenmesinde araç elektrik tesisatı kontrolü yöntemleri uygulanır.

Bazı araçlarda sensör ve kontrol üniteleri arasında veri haberleşmesi bulunabilir. Bu tür sistemlerde kullanılan iletişim yapıları hakkında CAN veri yolu konusunu inceleyebilirsiniz. Ancak bütün yağmur sensörlerinin doğrudan CAN hattına bağlı olduğu düşünülmemelidir.

Yağmur Sensörü Nasıl Değiştirilir?

Yağmur sensörü değişimi sırasında ön cam, sensör tutucusu ve optik temas malzemesi korunmalıdır. Sensörün sökülmesi ve takılması için araç üreticisinin belirlediği yöntem uygulanmalıdır.

Yeni sensör takılmadan önce cam yüzeyi uygun yöntemle temizlenmeli ve kullanılan optik temas malzemesinin durumu kontrol edilmelidir. Optik temasın hatalı olması, sağlam bir sensörün bile yağmuru doğru algılayamamasına neden olabilir.

Sensör değişiminden sonra araç üreticisinin gerekli gördüğü tanıtma, öğrenme veya kalibrasyon işlemleri tamamlanmalıdır. Ardından otomatik silecek sistemi kontrollü olarak test edilmelidir.

Cam Yıkama Sistemi Nasıl Çalışır?

Cam yıkama sistemi, ön camın temizlenebilmesi için yıkama sıvısını cam yüzeyine püskürten elektrikli ve mekanik elemanlardan oluşur. Sistem genellikle yıkama sıvısı deposu, elektrikli pompa, hortumlar ve püskürtme memelerinden meydana gelir.

Sürücü cam yıkama kumandasını kullandığında elektrikli pompa çalışır. Depodaki yıkama sıvısı hortumlardan geçerek püskürtme memelerine ulaşır ve cam yüzeyine uygulanır. Araç donanımına göre silecek sistemi de temizleme işlemini tamamlamak için çalışabilir.

Cam yıkama sisteminde sıvı püskürtülmüyorsa depo seviyesi, pompa, hortum bağlantıları ve püskürtme memeleri kontrol edilir. Silecek motoru ve sileceklerin çalışma prensibi hakkında daha fazla bilgi için silecek sistemi konu anlatımını inceleyebilirsiniz.

Yağmur Sensörü Kontrolünde İş Güvenliği

Yağmur sensörü ve otomatik silecek sistemi üzerinde çalışırken sileceklerin beklenmedik şekilde hareket edebileceği unutulmamalıdır. Kontrol sırasında eller ve kullanılan araç gereçler sileceklerin hareket alanından uzak tutulmalıdır.

Sensörün elektrik bağlantıları ve ön cam üzerindeki işlemler üretici talimatlarına göre gerçekleştirilmelidir. Genel güvenlik önlemleri hakkında atölye iş güvenliği ve temizlik konusundan yararlanabilirsiniz.

Yağmur Sensörü PDF Ders Sunumu

Motorlu Araçlar Teknolojisi alanı 11. sınıf Otomotiv Konfor Sistemleri dersi kapsamında hazırlanan Yağmur Sensörü sunumunda sensörün yapısı, optik çalışma prensibi, otomatik silecek kontrolü, arıza teşhisi, elektriksel ölçümler ve sensör değişimi ayrıntılı olarak açıklanmaktadır.

Sunumda ayrıca cam yıkama sisteminin parçaları, pompa kontrolü ve yıkama elemanlarının değiştirilmesi konuları da bulunmaktadır.

Toplam 36 sayfadan oluşan Yağmur Sensörü PDF ders sunumu, Mesleki Eğitim Merkezi (MESEM) ve Mesleki ve Teknik Anadolu Lisesi (MTAL) öğrencileri ile öğretmenlerin derslerde yararlanabileceği şekilde hazırlanmıştır.

Yağmur Sensörü Konusunda Öğrenilecekler

• Yağmur sensörünün görevi ve çalışma prensibi
• Optik yağmur sensörünün temel parçaları
• Kuru ve ıslak camda ışığın yansıma davranışı
• Otomatik silecek sisteminin çalışması
• Yağmur sensörü arızalarının tespiti
• Diagnostik cihazı ve multimetre ile kontrol
• Yağmur sensörünün güvenli şekilde değiştirilmesi
• Cam yıkama sisteminin kontrolü ve eleman değişimi

Sonuç olarak yağmur sensörü, otomobillerde cam sileceklerinin otomatik çalışmasına yardımcı olan önemli bir elektronik konfor elemanıdır. Sistemin doğru çalışabilmesi için sensörün optik yüzeyi, elektrik bağlantıları ve kontrol elemanlarının sağlam olması gerekir. Arıza teşhisinde ölçüm ve gözlem sonuçları birlikte değerlendirilmeli, parça değişimi üreticinin servis talimatlarına göre yapılmalıdır.
