Merkezi Kilit Sistemi: Çalışması, Kontrolü ve Değişimi

Merkezi kilit sistemi, otomobillerde kapıların tek bir düğme veya uzaktan kumanda yardımıyla kilitlenmesini ve açılmasını sağlayan elektrikli ve elektronik bir gövde konfor sistemidir. Araç kullanımını kolaylaştıran bu sistem, sürücü ve yolcuların güvenliğine de katkıda bulunur.

Bu ders içeriğinde merkezi kilit sisteminin parçaları, teknik şeması, çalışma prensibi, kapı döşemesinin sökülmesi, kilit tertibatının kontrolü, arıza tespiti ve parça değişimi işlemleri anlatılmaktadır. Konu, Meslek Lisesi ve Mesleki Eğitim Merkezi (MESEM) öğrencileri için Otomotiv Konfor Sistemleri dersi yıllık öğretim planına uygun olarak hazırlanmıştır.

Merkezi Kilit Sistemi Nedir?

Merkezi kilit sistemi, araç kapılarının ve araç modeline bağlı olarak bagaj kapağı ile yakıt deposu kapağının tek bir noktadan kilitlenmesini veya açılmasını sağlayan sistemdir.

Sistem; uzaktan kumandalı anahtar, sürücü kapısındaki kilit düğmesi veya uygun araçlarda diğer elektronik kontrol birimleri üzerinden çalıştırılabilir. Modern otomobillerde merkezi kilit işlemleri genellikle gövde kontrol modülü (BCM) tarafından yönetilir.

Merkezi Kilit Sisteminin Parçaları ve Görevleri

Merkezi kilit sisteminin çalışabilmesi için elektrikli ve mekanik parçaların birlikte görev yapması gerekir. Sistemde kullanılan temel elemanlar şunlardır:

• Merkezi kilit kontrol ünitesi: Kilitleme ve açma komutlarını değerlendirerek sistemin çalışmasını yönetir.
• Kapı kilit motoru (aktüatör): Elektrik enerjisini mekanik harekete dönüştürerek kilit mekanizmasını çalıştırır. Aktüatörlerin kontrolü, arıza tespitinde önemli bir işlemdir.
• Merkezi kilit düğmesi: Araç içerisinden kapıların kilitlenmesini ve açılmasını sağlar.
• Uzaktan kumanda ve alıcısı: Araç dışından gönderilen kilitleme ve açma komutlarının sisteme ulaştırılmasını sağlar.
• Kapı kilit mekanizması: Motor tarafından oluşturulan hareketi kullanarak kapının kilitli veya açık konuma geçmesini sağlar.
• Sigorta ve elektrik tesisatı: Sistemin elektrik beslemesini ve devre bağlantılarını sağlar. Araç sigortası, elektrik devresini aşırı akıma karşı korur.

Merkezi Kilit Sistemi Teknik Şeması ve Çalışma Prensibi

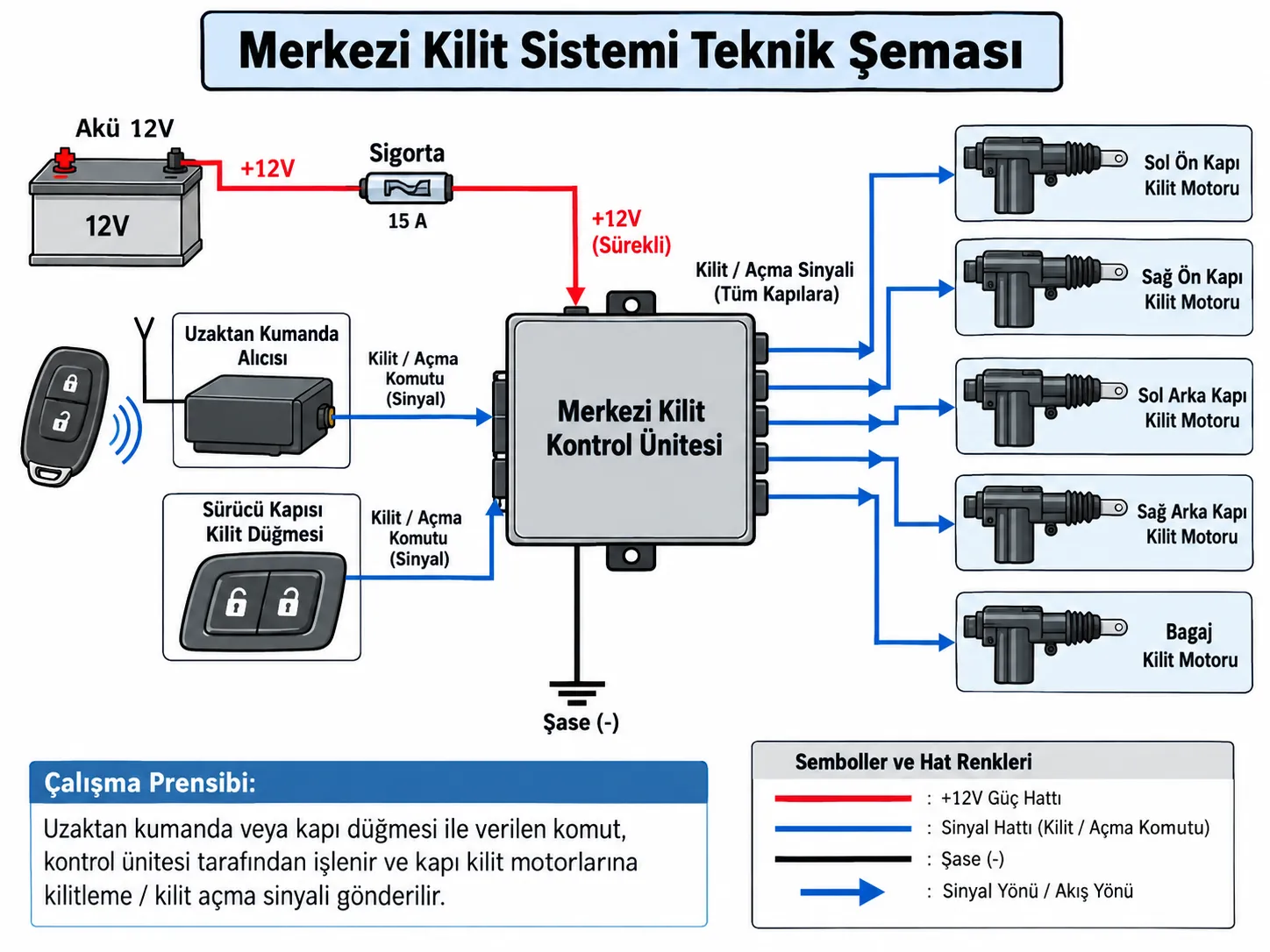

Merkezi kilit sisteminin çalışma mantığını anlamak için elektrik devresindeki enerji akışını ve kontrol komutlarını incelemek gerekir. Aşağıdaki teknik şemada akü, sigorta, uzaktan kumanda alıcısı, merkezi kilit düğmesi, kontrol ünitesi ve kapı kilit motorları arasındaki bağlantılar gösterilmektedir.

1. Akü ve Sigorta Bağlantısı

Merkezi kilit sisteminin çalışması için gerekli elektrik enerjisi araç aküsünden sağlanır. Teknik şemada akünün pozitif (+) kutbundan çıkan 12 voltluk besleme hattı, sigorta üzerinden merkezi kilit kontrol ünitesine ulaşmaktadır.

Sigorta, elektrik devresinde aşırı akım veya kısa devre meydana geldiğinde tesisatın zarar görmesini önlemeye yardımcı olur. Şemada 15 amperlik sigorta örnek olarak gösterilmiştir. Gerçek araçlarda sigorta değeri üreticinin teknik bilgilerine göre belirlenir.

2. Şase Bağlantısı

Kontrol ünitesinin çalışabilmesi için pozitif besleme yanında negatif bağlantıya da ihtiyaç vardır. Şemadaki siyah hat, şase (-) bağlantısını göstermektedir.

Şase, elektrik devresindeki akımın dönüş yolunu tamamlar. Bu bağlantıda gevşeklik, kopukluk veya oksitlenme oluşması merkezi kilit sisteminin düzensiz çalışmasına neden olabilir. Sistemi anlamak için temel elektrik bilgilerine sahip olmak önemlidir.

3. Uzaktan Kumanda ve Merkezi Kilit Düğmesi

Sürücü, uzaktan kumandanın kilitleme veya açma düğmesine bastığında radyo frekansı üzerinden bir komut gönderilir. Araçtaki alıcı bu komutu alır ve ilgili elektronik kontrol birimine iletir.

Araç içerisindeki merkezi kilit düğmesi de benzer şekilde kontrol ünitesine elektriksel komut gönderir. Böylece sürücü, araç içerisinden kapıların kilitlenmesini veya açılmasını sağlayabilir.

Kontrol ünitesi gelen komutu değerlendirir ve gerekli çalışma şartları sağlanıyorsa kilit motorlarını harekete geçirir.

4. Merkezi Kilit Kontrol Ünitesinin Çalışması

Merkezi kilit kontrol ünitesi, sistemin yönetim merkezidir. Uzaktan kumandadan veya kapı düğmesinden gelen komutları değerlendirerek kilit motorlarının hangi yönde çalışacağını belirler.

Kilitleme komutu geldiğinde motorları kilitleme yönünde, kilit açma komutu geldiğinde ise açma yönünde çalıştıracak elektriksel çıkış oluşturulur.

Birçok sistemde doğru akım motorunun dönüş yönü, motor uçlarına uygulanan gerilimin kutupları değiştirilerek kontrol edilir. Ancak motor sürme yöntemleri araç marka ve modeline göre farklılık gösterebilir.

5. Kapı Kilit Motorlarının Çalışması

Teknik şemanın sağ tarafında dört kapıya ve bagaj kapağına ait kilit motorları görülmektedir. Kontrol ünitesinden gelen elektriksel çıkış, ilgili motorun kısa süreli çalışmasını sağlar.

Motorun hareketi kapı kilit mekanizmasına aktarılır. Böylece kapı kilitli veya kilidi açık konuma geçer.

Kilit motorları sürekli çalışmaz. Kilitleme ve açma işlemi için belirli sürelerde devreye girer. Bazı araçlarda ilk açma komutuyla yalnızca sürücü kapısının, ikinci komutla diğer kapıların kilidi açılabilir.

Teknik Şemadaki Hat Renkleri Ne Anlama Gelir?

• Kırmızı hat: +12 volt elektrik beslemesini gösterir.
• Mavi hat: Kontrol komutlarını ve kilit motorlarına ait bağlantıları temsili olarak gösterir.
• Siyah hat: Şase yani negatif elektrik bağlantısını gösterir.
• Ok işaretleri: Komutların ilerleme yönünü belirtir.

Not: Şemadaki renkler ve bağlantılar öğretim amacıyla sadeleştirilmiştir. Gerçek araçlarda kilit motorlarının çalıştırılması için birden fazla kablo ve farklı kontrol devreleri kullanılabilir.

Merkezi Kilit Sisteminin Kilitleme ve Açma Sırası

Sistemin çalışma sırasını bilmek, hem teknik şemayı okumayı hem de arıza tespitini kolaylaştırır.

Kapıların Kilitlenmesi

1. Sürücü uzaktan kumandanın veya merkezi kilit düğmesinin kilitleme bölümüne basar.
2. Kilitleme komutu kontrol ünitesine iletilir.
3. Kontrol ünitesi komutu ve çalışma şartlarını değerlendirir.
4. Kilit motorlarına uygun elektriksel çıkış uygulanır.
5. Motorlar kilit mekanizmalarını hareket ettirir ve kapılar kilitlenir.

Kapı Kilitlerinin Açılması

1. Sürücü kilit açma düğmesine basar.
2. Açma komutu kontrol ünitesine ulaşır.
3. Kontrol ünitesi kilit motorlarını açma yönünde çalıştırır.
4. Kilit mekanizmaları açık konuma geçer ve işlem tamamlanır.

Merkezi Kilit Düğme Grubu ve Kapı Döşemesinin Sökülmesi

Merkezi kilit sisteminin bakım ve onarım işlemlerinde kilit motoruna veya kapı içerisindeki bağlantılara ulaşmak için kapı döşemesinin sökülmesi gerekebilir.

Bu işlem sırasında bağlantı klipslerinin kırılmamasına, elektrik soketlerinin zarar görmemesine ve mekanik parçaların doğru şekilde çıkarılmasına dikkat edilmelidir. Merkezi kilit sisteminin sökülmesi hakkında hazırlanan teknik içerikten de yararlanılabilir.

Kapı Döşemesinin Sökülme Aşamaları

1. Aracın servis talimatları incelenir ve güvenli çalışma ortamı hazırlanır.
2. Kapı kolu çevresindeki kapaklar ve bağlantı vidaları belirlenir.
3. Merkezi kilit ve cam kumanda düğmelerinin elektrik bağlantıları uygun şekilde ayrılır.
4. Kapı döşemesi plastik sökme aparatları kullanılarak dikkatlice çıkarılır.
5. Döşeme arkasındaki soketler, klipsler ve mekanik bağlantılar kontrol edilir.
6. Kilit mekanizmasına ulaşmak için gerekli işlemler tamamlanır.

Güvenlik uyarısı: Kapı içerisinde yan hava yastığı veya başka güvenlik donanımları bulunuyorsa üreticinin özel sökme prosedürleri uygulanmalıdır. Çalışmalarda atölye iş güvenliği kurallarına uyulmalıdır.

Merkezi Kilit Tertibatının Sökülmesi ve Kontrolü

Kapı döşemesi çıkarıldıktan sonra kilit motoru, mekanik kilit tertibatı, elektrik soketleri ve bağlantı kabloları incelenir. Arızanın elektriksel mi yoksa mekanik mi olduğunun belirlenmesi için gerekli kontroller yapılır.

Merkezi Kilit Sisteminde Yapılan Kontroller

• Kilit motorunun açma ve kapama komutlarına tepki verip vermediği kontrol edilir.
• Elektrik bağlantılarında gevşeklik, kopukluk veya oksitlenme olup olmadığı incelenir.
• Kapı kilit mekanizmasının rahat hareket edip etmediği kontrol edilir.
• Sigorta, besleme gerilimi ve şase bağlantıları ölçülür.
• Kapı geçişindeki kablo demetinde kırılma veya kopukluk araştırılır.
• Merkezi kilit düğmesi ve uzaktan kumandanın çalışma durumu test edilir.

Özellikle kapı ile araç gövdesi arasındaki hareketli kablo bölümünde zamanla kopukluk oluşabilir. Bu nedenle araç elektrik tesisatının kontrolü, merkezi kilit arızalarının teşhisinde önemli bir aşamadır.

Elektriksel ölçümlerde multimetre ve araç modeline uygun devre şeması kullanılır. Ölçüm noktaları ve beklenen değerler üreticinin teknik bilgilerine göre değerlendirilir.

Merkezi Kilit Sistemi Arızaları ve Arıza Tespiti

Merkezi kilit sisteminde meydana gelen arızalar, kapıların kilitlenmemesi, yalnızca bir kapının çalışmaması, uzaktan kumandanın tepki vermemesi veya kilit mekanizmasından anormal ses gelmesi şeklinde ortaya çıkabilir.

Hiçbir Kapı Kilitlenmiyorsa

Öncelikle merkezi kilit sisteminin sigortası, kontrol ünitesinin elektrik beslemesi ve şase bağlantıları kontrol edilir. Ardından kilitleme komutunun kontrol ünitesine ulaşıp ulaşmadığı araştırılır.

Yalnızca Bir Kapı Çalışmıyorsa

İlgili kapının kilit motoru, bağlantı soketi, kablo tesisatı ve mekanik kilit tertibatı incelenir. Sorun yalnızca bir kapıda görülüyorsa arızanın o kapıya ait devre veya mekanizma üzerinde bulunma ihtimali değerlendirilir.

Uzaktan Kumanda Çalışmıyorsa

Kumandanın pili ve çalışma durumu kontrol edilir. Araç içerisindeki kilit düğmesiyle sistem çalışıyorsa uzaktan kumanda, alıcı veya ilgili elektronik kontrol devresi incelenir.

Kilit Motorundan Ses Geliyor Ancak Kapı Kilitlenmiyorsa

Kilit motorunun mekanik bağlantıları ve kapı kilit tertibatı kontrol edilir. Motor çalışmasına rağmen mekanik hareket kilit mekanizmasına aktarılamıyor olabilir.

Gerekli durumlarda arıza tespit cihazı kullanılarak ilgili kontrol ünitesindeki hata kayıtları incelenir. Kesin arıza nedeni belirlenmeden parça değişimi yapılmamalıdır.

Merkezi Kilit Motorunun ve Arızalı Parçaların Değişimi

Yapılan kontroller sonucunda kilit motorunun veya kilit tertibatının arızalı olduğu doğrulanırsa araç modeline uygun yedek parça kullanılarak değişim gerçekleştirilir.

Değişim işleminde eski parçanın elektrik soketleri ve mekanik bağlantıları dikkatlice ayrılır. Yeni parça üreticinin belirttiği montaj yöntemine uygun olarak yerine takılır.

Montaj tamamlanmadan önce kilitleme ve açma fonksiyonları kontrol edilir. Ardından kapı döşemesi yerleştirilir ve tüm kapılar üzerinde son çalışma testi yapılır.

Onarım sonrasında kapıların doğru şekilde kilitlendiğinden, açıldığından ve diğer kapı donanımlarının normal çalıştığından emin olunmalıdır.

Merkezi Kilit Sistemi Ders Sunumu

Otomotiv Konfor Sistemleri dersi kapsamında hazırlanan Merkezi Kilit Sistemi PowerPoint sunumu, yıllık öğretim planında yer alan üç haftalık öğrenme kazanımlarını kapsamaktadır.

Sunumda merkezi kilit sisteminin çalışma prensibi, sistem parçaları, kapı döşemesinin sökülmesi, kilit tertibatının kontrolü, arıza tespiti ve parça değişimi işlemleri görsellerle desteklenerek anlatılmaktadır.

Mesleki ve Teknik Anadolu Liselerinin Motorlu Araçlar Teknolojisi (Otomotiv Teknolojileri) alanında ve MESEM kurumlarında öğrenim gören öğrenciler, aşağıdaki sunumdan ders tekrarı ve uygulamalı atölye çalışmalarına hazırlık amacıyla yararlanabilirler.
