Elektrik Kumandalı Koltuklar: Yapısı ve Çalışması

Elektrik kumandalı koltuklar, sürücü ve yolcuların oturma konumlarını elektrik motorları yardımıyla ayarlamalarını sağlayan araç konfor sistemleridir. Elektrikli koltuk sistemleri sayesinde koltuğun ileri ve geri hareketi, yüksekliği, sırtlık açısı ve bazı araçlarda bel desteği düğmeler aracılığıyla kolayca ayarlanabilir.

Modern otomobillerde kullanılan elektrikli koltuk sistemleri, elektrik motorları, kumanda anahtarları, hareket mekanizmaları ve bazı araçlarda elektronik kontrol ünitelerinin birlikte çalışmasıyla görevini yerine getirir. Sistemin elektrik enerjisi ihtiyacı, aracın akü ve kablo bağlantıları üzerinden karşılanır. Elektrikli koltuklar sürücünün uygun oturma konumunu oluşturmasına yardımcı olarak sürüş konforunu artırır.

Bu konu anlatımında elektrik kumandalı koltukların çalışma prensibi, sistem parçaları, elektrik devresi, arıza tespiti ve eleman değişim işlemleri açıklanmaktadır. Konunun sonunda 36 sayfalık Elektrik Kumandalı Koltuklar PDF ders sunumu bulunmaktadır.

Elektrik Kumandalı Koltuklar Nedir?

Elektrik kumandalı koltuk, oturma konumunun elektrik motorları ve mekanik hareket elemanları kullanılarak ayarlandığı otomobil koltuğudur. Geleneksel mekanik koltuklardan farklı olarak ayar işlemleri elektrikli kumanda düğmeleri üzerinden gerçekleştirilir.

Elektrikli koltuklarda bulunan ayar özellikleri aracın donanım seviyesine göre değişebilir. Bazı araçlarda yalnızca ileri ve geri hareket elektrikli olarak yapılırken gelişmiş sistemlerde yükseklik, minder eğimi, sırtlık açısı ve bel desteği de elektrikle ayarlanabilir.

Elektrik Kumandalı Koltuklar Nasıl Çalışır?

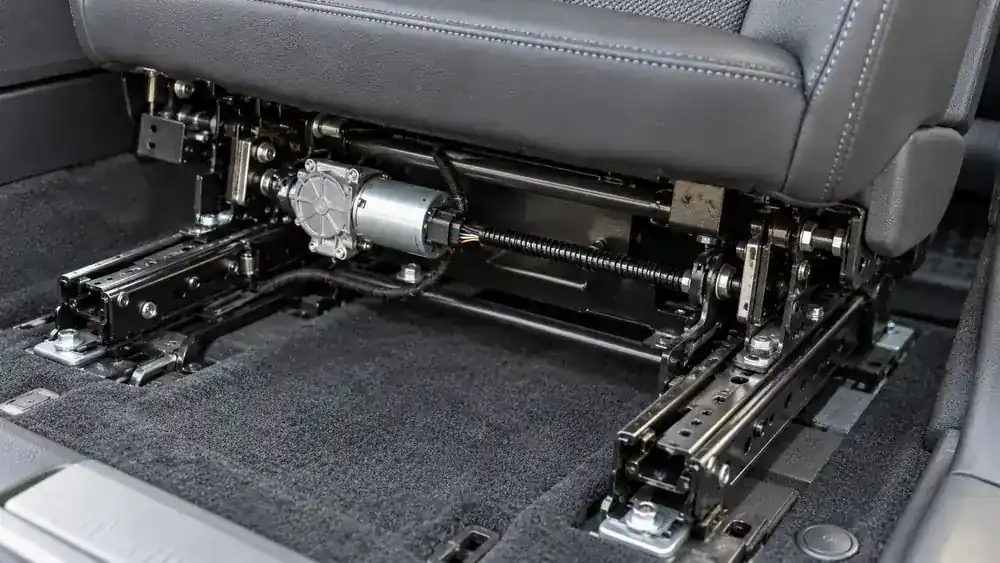

Elektrikli koltukların çalışma prensibi, sürücünün kumanda düğmesine basmasıyla ilgili elektrik motorunun harekete geçmesine dayanır. Motorun oluşturduğu dönme hareketi dişli, vida mili veya farklı mekanik aktarım elemanları yardımıyla koltuğun istenilen yönde hareket etmesini sağlar.

Örneğin sürücü koltuğu ileri hareket ettirmek için kumanda düğmesine bastığında ilgili elektrik motoru çalışır. Motorun hareketi kaydırma mekanizmasına iletilir ve koltuk raylar üzerinde ileri doğru hareket eder. Düğme ters yönde kullanıldığında motorun dönme yönü değiştirilerek koltuğun geri hareket etmesi sağlanabilir.

Basit sistemlerde kumanda anahtarları motorun elektrik devresini doğrudan kontrol edebilir. Daha gelişmiş sistemlerde ise düğmelerden gelen bilgiler elektronik kontrol ünitesi tarafından değerlendirilir ve ilgili motorun çalışması sağlanır.

Elektrik Kumandalı Koltukların Parçaları Nelerdir?

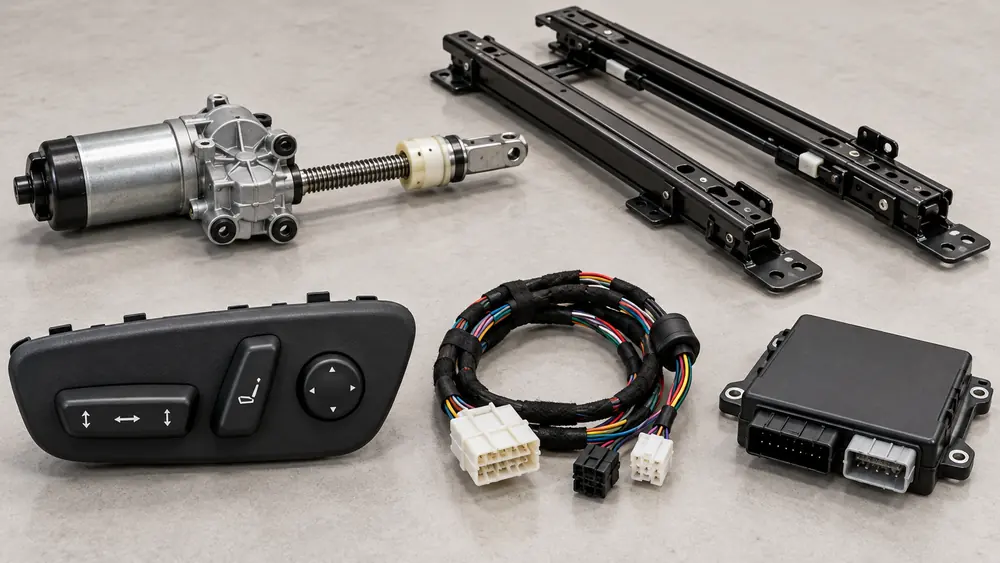

Elektrik kumandalı koltuk sisteminde elektrikli ve mekanik parçalar birlikte çalışır. Sistemin temel elemanları şunlardır:

• Elektrik motorları: Koltuğun farklı yönlerde hareket etmesini sağlayan dönme hareketini üretir.
• Kumanda anahtarları: Sürücünün veya yolcunun koltuğa vermek istediği hareket komutunu oluşturur.
• Koltuk rayları: Koltuğun ileri ve geri yönde hareket etmesini sağlayan mekanik elemanlardır.
• Dişli ve vida mekanizmaları: Elektrik motorunun dönme hareketini koltuğun ilgili bölümüne aktarır.
• Elektronik kontrol ünitesi: Donanımına göre kumanda bilgilerini değerlendirerek motorların çalışmasını kontrol eder.
• Elektrik tesisatı ve soketler: Motorlara elektrik enerjisinin ve gerekli kontrol bilgilerinin ulaşmasını sağlar. Bağlantıların kontrolü için araç elektrik tesisatı kontrolü konusunda açıklanan yöntemlerden yararlanılır.
• Konum sensörleri: Bazı gelişmiş sistemlerde koltuğun bulunduğu konumun belirlenmesinde görev yapar.

Elektrikli Koltukların Hareket Çeşitleri

Elektrik kumandalı koltuklarda araç donanımına göre farklı hareket ve ayar özellikleri bulunabilir.

İleri ve Geri Hareket

Elektrik motorunun oluşturduğu hareket koltuk raylarına aktarılır. Böylece koltuk, sürücünün direksiyon ve pedallara uygun mesafede oturabilmesi için ileri veya geri hareket ettirilir.

Yükseklik ve Minder Eğimi

Yükseklik ayarı, koltuğun oturma yüzeyinin yükseltilmesini veya alçaltılmasını sağlar. Minder eğimi ayarında ise koltuğun ön veya arka bölümünün açısı değiştirilebilir.

Sırtlık Açısı Ayarı

Elektrikli sırtlık ayarında motor ve aktarım mekanizması sırtlığın açısını değiştirir. Bu sistem sürücünün uygun ve rahat bir oturma pozisyonu oluşturmasına yardımcı olur.

Elektrikli Bel Desteği

Bazı araçlarda koltuk sırtlığı içerisinde elektrikli bel desteği bulunur. Bu sistem, sırtlığın bel bölgesine uyguladığı desteğin ayarlanmasını sağlar. Bel desteğinde elektrik motoru veya farklı hareket mekanizmaları kullanılabilir.

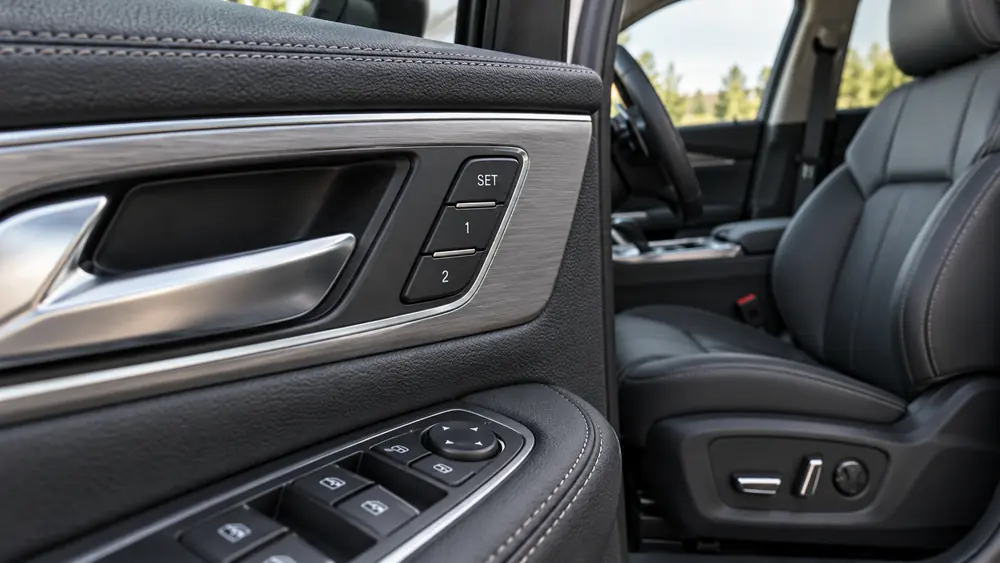

Hafızalı Elektrikli Koltuk Sistemi Nasıl Çalışır?

Hafızalı elektrikli koltuk sistemi, sürücünün ayarladığı koltuk konumunu kaydederek daha sonra yeniden kullanılmasını sağlar. Sürücü hafıza düğmesine bastığında elektronik kontrol sistemi, kayıtlı konuma ulaşmak için ilgili elektrik motorlarını çalıştırır.

Bazı araçlarda koltuk hafızası ile birlikte dış aynaların konumu da kaydedilebilir. Hafıza sisteminin çalışmasında koltuk konum sensörleri, elektrik motorları ve kontrol modülleri görev alabilir.

Konum bilgisini sağlayan elemanlarda meydana gelen arızalar hafıza fonksiyonunu etkileyebilir. Bu tür arızalarda kullanılan algılayıcının yapısına uygun kontrol yapılmalıdır. Sensör kontrol yöntemleri hakkında ayrıntılı bilgi için sensörlerin teşhisi konusunu inceleyebilirsiniz.

Elektrik Kumandalı Koltuk Arızaları Nelerdir?

Elektrik kumandalı koltuklarda zamanla elektriksel veya mekanik arızalar meydana gelebilir. En sık karşılaşılan arıza belirtileri şunlardır:

• Koltuk ayarlarının hiçbirinin çalışmaması
• Koltuğun yalnızca bir yönde hareket etmesi
• Elektrik motorundan ses gelmesine rağmen koltuğun hareket etmemesi
• Koltuğun yavaş veya kesintili hareket etmesi
• Kumanda düğmelerinin çalışmaması
• Hafızalı koltuğun kayıtlı konuma dönmemesi
• Koltuk raylarında sıkışma veya mekanik boşluk bulunması

Koltuk ayarlarının tamamı çalışmıyorsa öncelikle elektrik beslemesi, sigorta ve şase bağlantıları kontrol edilir. Elektrikli koltuğu koruyan sigortanın görevi ve çalışma prensibi hakkında araç sigortası nedir? konu anlatımından yararlanabilirsiniz.

Elektrik motorundan ses gelmesine rağmen koltuk hareket etmiyorsa dişli, vida mili, aktarım bağlantıları ve koltuk rayları incelenmelidir. Böyle bir durumda elektrik motorunun doğrudan arızalı olduğu düşünülmemelidir.

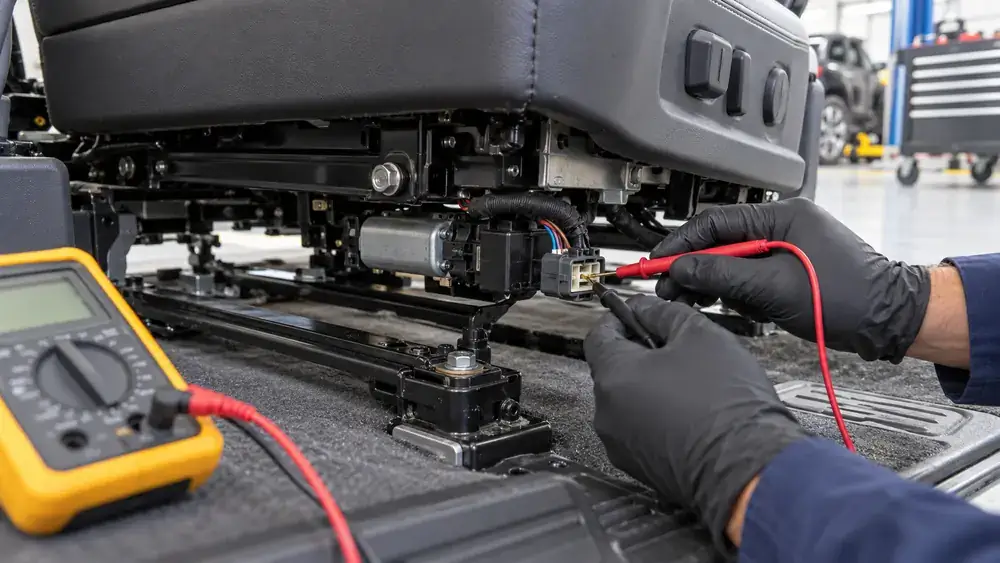

Elektrikli Koltuk Arızası Nasıl Kontrol Edilir?

Elektrikli koltuk arıza tespiti sırasında önce çalışmayan hareket belirlenir. Ardından ilgili kumanda düğmesi, motor, mekanik aktarım ve elektrik bağlantıları kontrol edilir.

Elektriksel kontrollerde avometre kullanılarak üreticinin belirlediği ölçüm noktalarından besleme gerilimi ve şase bağlantıları değerlendirilir. Ölçüm cihazının doğru kullanılması hakkında multimetre nasıl kullanılır? konu anlatımını inceleyebilirsiniz.

Kablo kopukluğu, gevşek soket ve oksitlenmiş bağlantılar elektrik motorunun çalışmasını engelleyebilir. Elektrik tesisatındaki arızalar belirlenirken kablo bağlantıları, soketler ve ilgili devrelerin besleme koşulları birlikte değerlendirilir.

Elektronik kontrol modülü bulunan araçlarda diagnostik cihazıyla arıza kodları ve canlı veriler incelenebilir. Bazı sistemlerde kontrol modülleri arasında CAN veri yolu üzerinden haberleşme gerçekleştirilebilir. Bu nedenle iletişim arızaları da kontrol planına dahil edilebilir.

Arızalı olduğu doğrulanan parça, üreticinin servis talimatlarına uygun olarak değiştirilir. Yapılan kontroller ve ölçüm sonuçları uygun oto elektrik iş ve işlem yapraklarına kaydedilebilir.

Elektrik Kumandalı Koltukların Sökülmesinde Dikkat Edilecekler

Elektrikli koltukların sökülmesi ve değiştirilmesi sırasında atölye iş güvenliği kurallarına dikkat edilmelidir. Koltuk altında elektrik motorlarına ait kabloların yanında emniyet kemeri, yolcu algılama ve yan hava yastığı sistemlerine ait bağlantılar da bulunabilir.

Bu nedenle koltuk sökülmeden önce aracın servis talimatları incelenmeli, gerekli enerji ayırma ve bekleme işlemleri uygulanmalıdır. Hava yastığı ve emniyet kemeri gergi mekanizmalarına ait elektrik bağlantılarına rastgele ölçüm yapılmamalıdır.

Koltuk içerisinde veya altında bulunan güvenlik donanımlarının sökülmesi sırasında hava yastığı ve emniyet kemeri sökme konusundaki güvenlik açıklamalarından yararlanılabilir. İşlemler mutlaka ilgili aracın üretici talimatlarına göre gerçekleştirilmelidir.

Koltuk yeniden monte edildiğinde sabitleme bağlantıları kontrol edilmeli ve bütün elektrikli ayarların doğru çalıştığı doğrulanmalıdır. Gerekli durumlarda elektronik öğrenme veya kalibrasyon işlemleri tamamlanmalıdır.

Elektrik Kumandalı Koltuklar PDF Ders Sunumu

Motorlu Araçlar Teknolojisi alanı 11. sınıf Otomotiv Konfor Sistemleri dersi kapsamında hazırlanan Elektrik Kumandalı Koltuklar sunumunda sistemin çalışma prensibi, parçaları, elektrik devresi, arıza kontrolü ve güvenli eleman değişimi ayrıntılı olarak açıklanmaktadır.

Toplam 36 sayfalık PDF ders sunumu, Mesleki Eğitim Merkezi (MESEM) ve Mesleki ve Teknik Anadolu Lisesi (MTAL) öğrencileri ile öğretmenlerin derslerde yararlanabileceği şekilde hazırlanmıştır.

Elektrik Kumandalı Koltuklar Konusunda Öğrenilecekler

• Elektrik kumandalı koltukların görevi ve çalışma prensibi
• Elektrikli koltukların temel parçaları
• İleri-geri, yükseklik ve sırtlık ayarlarının çalışması
• Elektrik motorları ve hareket aktarım mekanizmaları
• Hafızalı koltuk sisteminin çalışması
• Elektrikli koltuk arızalarının tespiti
• Elektriksel ve mekanik kontroller
• Koltukların güvenli şekilde sökülmesi ve değiştirilmesi

Sonuç olarak elektrik kumandalı koltuklar, sürücü ve yolcuların uygun oturma konumunu kolayca ayarlamasını sağlayan önemli bir otomotiv konfor sistemidir. Sistemin doğru çalışabilmesi için elektrik motorları, kumanda anahtarları, hareket mekanizmaları ve elektrik bağlantılarının sağlam olması gerekir. Arıza durumunda gerekli kontroller yapılmalı ve parça değişimi üreticinin servis talimatlarına uygun olarak gerçekleştirilmelidir.
