Motosiklet Şasisi Nedir? Çeşitleri ve Yapısı

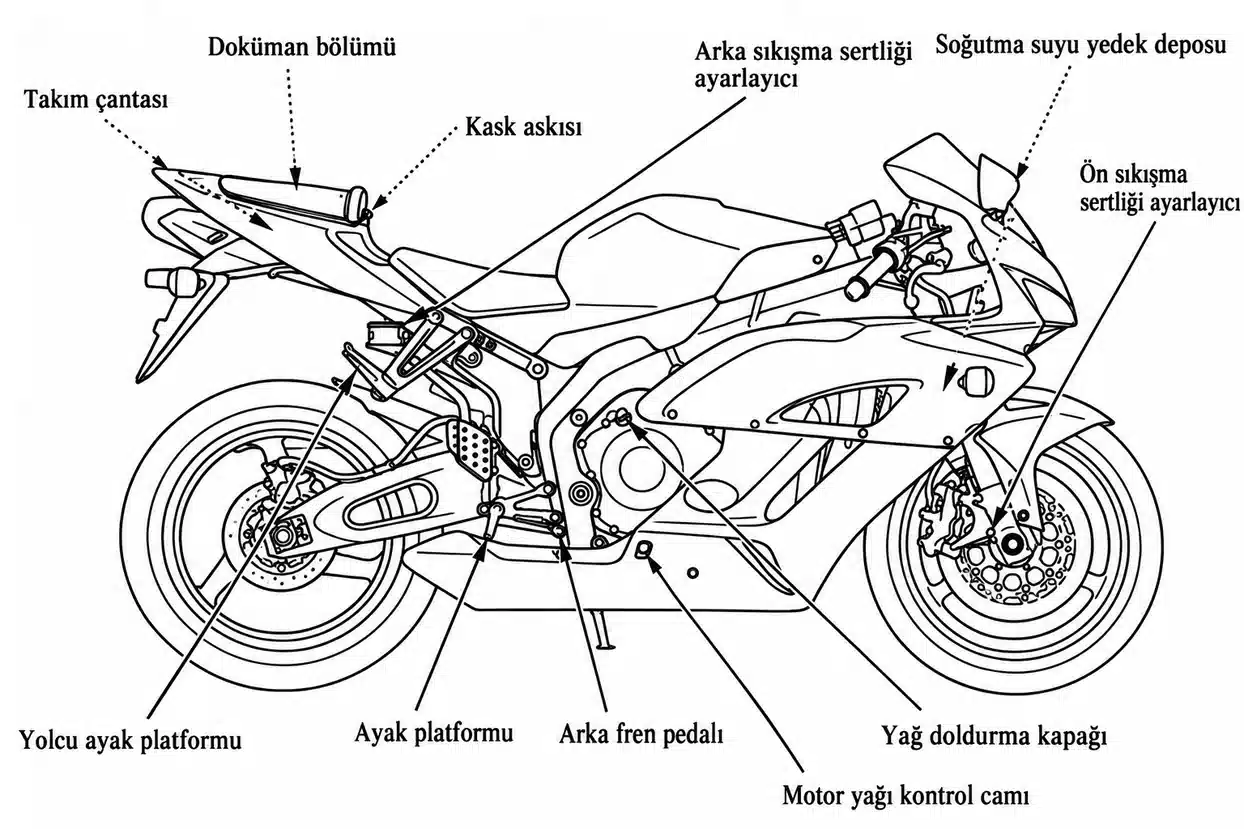

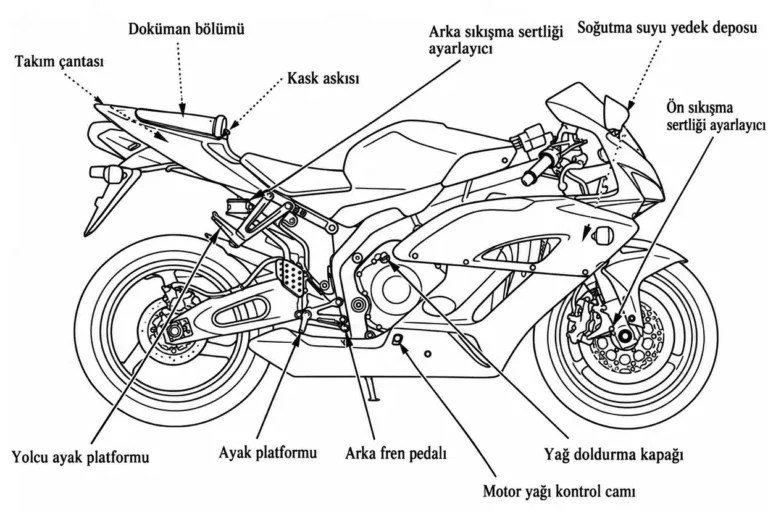

Motosiklet şasisi, motosikletin temel taşıyıcı iskeletidir. Motor, direksiyon, süspansiyon, arka maşa, sele ve çeşitli gövde elemanları şasiye doğrudan veya bağlantı elemanları aracılığıyla bağlanır.

Motosikletlerin kullanım amaçları ve yapısal özellikleri farklı olduğundan bütün motosikletlerde aynı şasi tipi kullanılmaz. Şasinin biçimi, kullanılan malzeme, motorun şasi içerisindeki konumu ve taşıyıcı elemanların yerleşimi motosikletin tasarımına göre değişiklik gösterebilir.

Bu konuda motosiklet şasisinin temel bölümleri, başlıca şasi çeşitleri, şasi tiplerinin yapısal özellikleri ve şasi yapımında kullanılan malzemeler incelenecektir. Motosikletlerin genel yapısı ve sınıflandırılması hakkında bilgi için Motosikletin Temel Yapısı ve Motosiklet Çeşitleri konusunu inceleyebilirsiniz.

Motosiklet Şasisinin Temel Bölümleri

Motosiklet şasilerinin şekli farklı olsa da birçok şaside benzer görevleri yerine getiren temel bölümler bulunur. Bu bölümler motosiklet üzerindeki kuvvetlerin taşınması ve diğer sistemlerin şasiye bağlanması açısından önemlidir.

Direksiyon Başı

Direksiyon başı, şasinin ön bölümünde bulunan ve ön çatal ile direksiyon sisteminin şasiye bağlanmasını sağlayan bölümdür. Direksiyon başı içerisinde direksiyon yatakları bulunur ve ön çatalın sağa-sola hareket etmesine imkân sağlanır.

Direksiyon başının konumu ve şasi üzerindeki açısı motosikletin direksiyon geometrisinin oluşmasında önemli rol oynar. Bu nedenle bu bölgede meydana gelen eğilme veya şekil bozuklukları motosikletin sürüş özelliklerini olumsuz etkileyebilir.

Ana Şasi Elemanları

Ana şasi elemanları, direksiyon başından motosikletin orta ve arka bölümlerine doğru uzanan temel taşıyıcı parçalardır.

Şasi tipine göre bu elemanlar çelik boru, profil, alüminyum profil, döküm veya farklı yöntemlerle üretilmiş parçalardan oluşabilir. Ana şasi elemanlarının biçimi ve yerleşimi, şasi çeşitlerini birbirinden ayıran temel özelliklerden biridir.

Motor Bağlantı Noktaları

Motor bağlantı noktaları, motorun şasi üzerine sabitlendiği bölgelerdir. Motorun çalışma sırasında oluşturduğu kuvvet ve titreşimlerin şasiye aktarılmasında bu bağlantılar önemli görev yapar.

Bazı motosikletlerde motor yalnızca şasi tarafından taşınan bir elemandır. Bazı tasarımlarda ise motor, şasinin yapısal rijitliğine katkıda bulunan taşıyıcı elemanlardan biri olarak kullanılabilir.

Arka Maşa Pivot Noktası

Arka maşa pivot noktası, arka maşanın şasiye bağlandığı ve aşağı-yukarı hareket edebildiği dönme eksenidir.

Arka tekerleğe etki eden yol ve tahrik kuvvetlerinin önemli bir bölümü arka maşa aracılığıyla bu bölgeye ve şasiye aktarılır. Bu nedenle arka maşa pivot bölgesinin sağlamlığı ve doğru konumda olması sürüş güvenliği açısından önemlidir.

Arka Şasi (Subframe)

Arka şasi, ana şasinin arka bölümünde bulunan ve çoğunlukla sele, yolcu, arka gövde elemanları ve bazı yardımcı parçaları taşıyan bölümdür.

Arka şasi bazı motosikletlerde ana şasiyle bütünleşik olarak üretilirken bazı motosikletlerde cıvatalarla ana şasiye bağlanan ve gerektiğinde sökülebilen ayrı bir parça şeklinde olabilir.

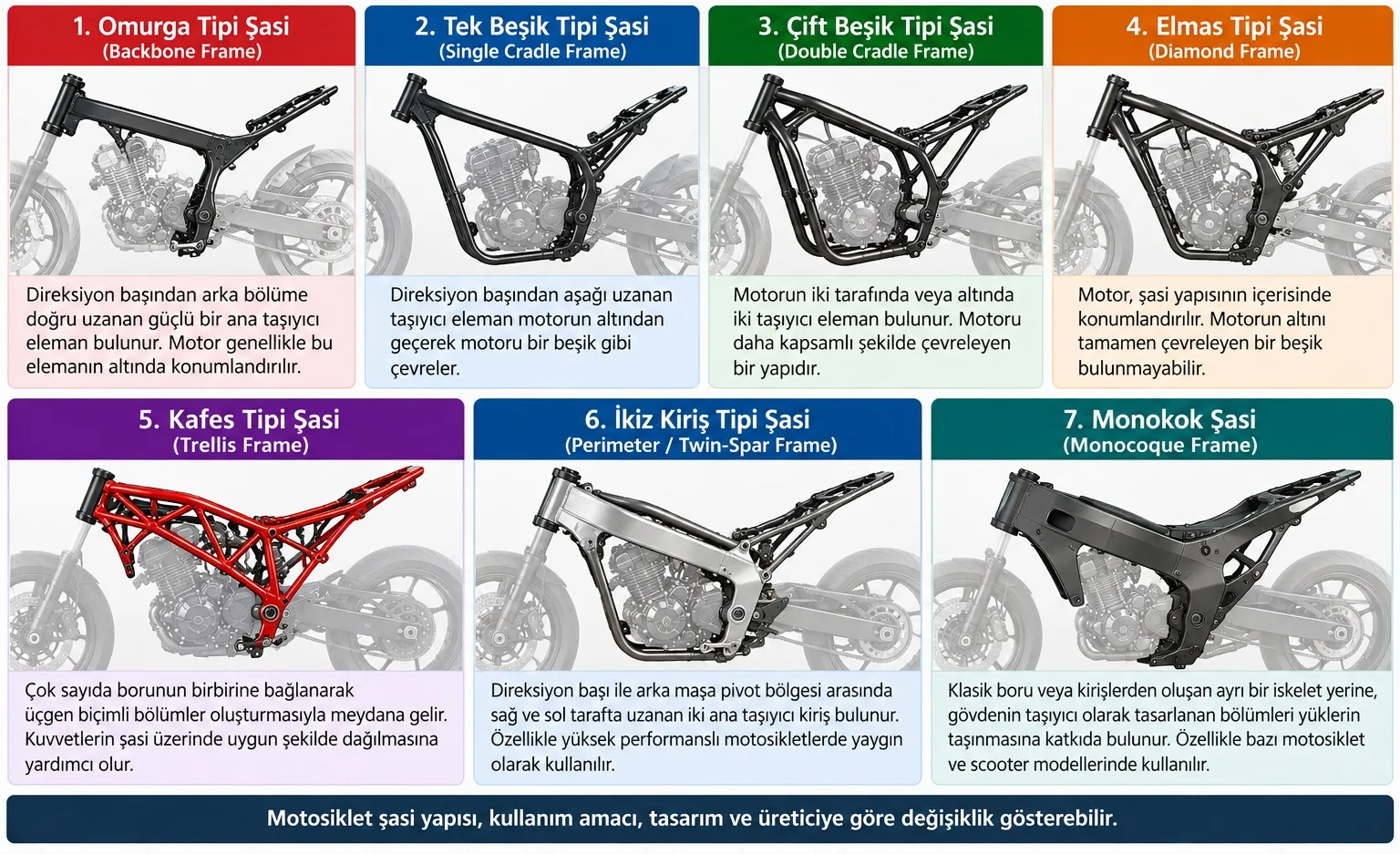

Motosiklet Şasisi Çeşitleri

Motosikletlerde farklı kullanım amaçlarına ve tasarım ihtiyaçlarına göre çeşitli şasi yapıları kullanılır. Şasi türleri kaynaklara ve üreticilerin kullandığı adlandırmalara göre farklı biçimlerde sınıflandırılabilmekle birlikte başlıca şasi yapıları aşağıdaki şekilde incelenebilir.

1. Omurga Tipi Şasi (Backbone Frame)

Omurga tipi şaside, direksiyon başından motosikletin arka bölümüne doğru uzanan güçlü bir ana taşıyıcı eleman bulunur. Bu ana taşıyıcı yapı insan vücudundaki omurgaya benzetildiği için bu isimle anılır.

Motor genellikle ana taşıyıcı elemanın altında konumlandırılır. Şasinin temel yükünü büyük ölçüde üst bölümde bulunan ana taşıyıcı yapı karşılar.

Omurga tipi şasiler sade bir yapıya sahip olabilir ve motosikletin tasarımına göre farklı kesit ve malzemeler kullanılarak üretilebilir.

2. Tek Beşik Tipi Şasi (Single Cradle Frame)

Tek beşik tipi şaside, direksiyon başından aşağı doğru uzanan taşıyıcı eleman motorun altından geçerek motoru bir beşik gibi çevreler.

Motorun altında bulunan ana taşıyıcı bölüm şasinin önemli bir parçasını oluşturur. Yapısının nispeten basit olması üretim ve bakım açısından avantaj sağlayabilir.

Tek beşik tipi şasiyi tanımak için motorun altından geçen taşıyıcı şasi elemanına dikkat edilir.

3. Çift Beşik Tipi Şasi (Double Cradle Frame)

Çift beşik tipi şasi, tek beşik şasiye benzer ancak motorun çevresinde iki taraftan uzanan taşıyıcı elemanlar bulunur.

Motorun iki tarafında veya alt bölümünde bulunan iki taşıyıcı hat, motoru daha kapsamlı biçimde çevreleyen bir yapı oluşturur. Bu yapı uygun tasarımda şasinin dayanım ve rijitliğinin artırılmasına yardımcı olabilir.

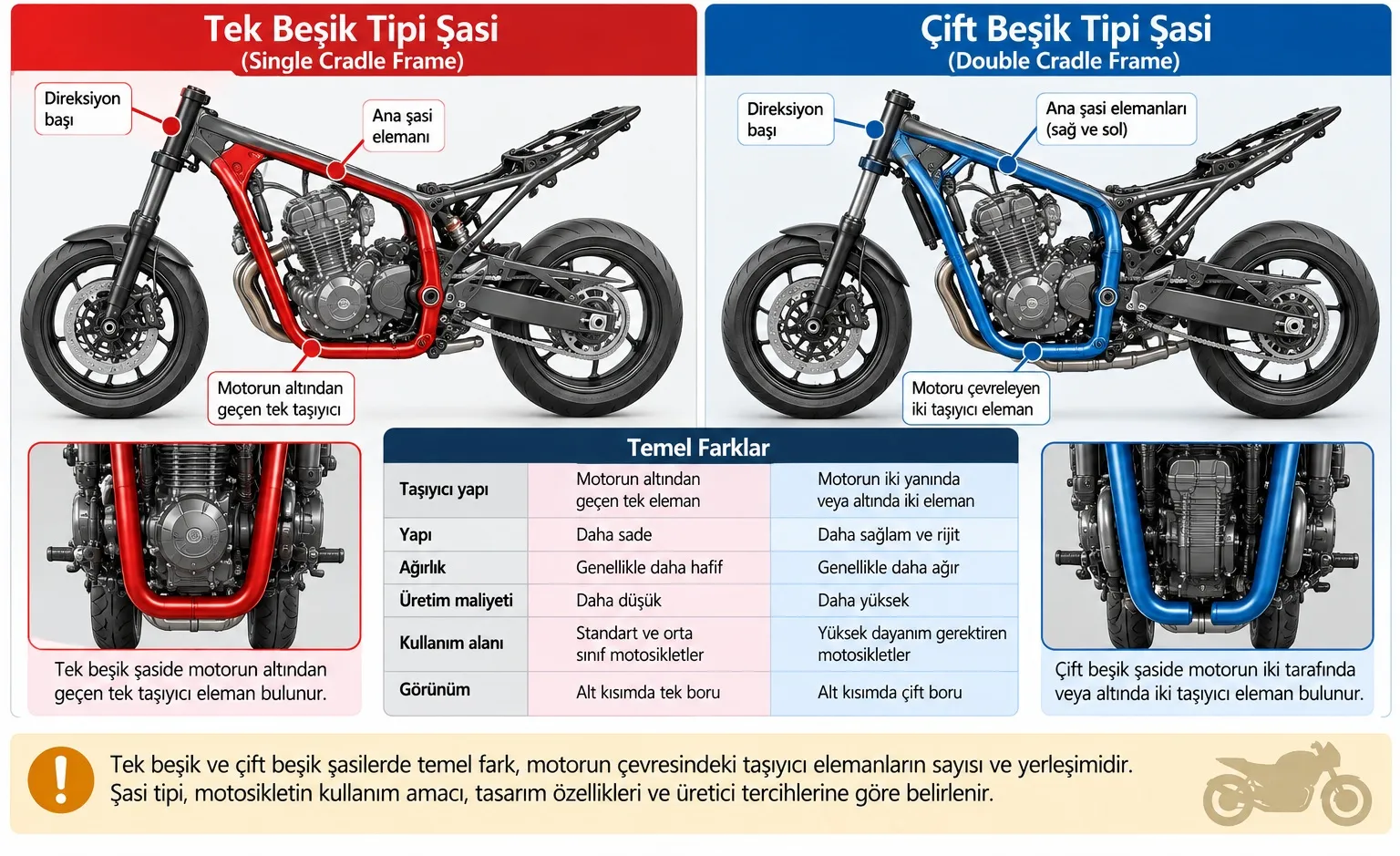

Tek ve çift beşik şasilerin birbirinden ayırt edilmesinde motorun altından ve yanlarından geçen taşıyıcı elemanların sayısı ve yerleşimi incelenir.

4. Elmas Tipi Şasi (Diamond Frame)

Elmas tipi şaside, motorun altını tamamen çevreleyen klasik beşik yapısı bulunmayabilir. Motor şasinin oluşturduğu yapının içerisinde konumlandırılır.

Bazı elmas tipi şasi tasarımlarında motor, şasi yapısının tamamlanmasına ve rijitliğine katkıda bulunan bir eleman olarak kullanılabilir. Böylece motorun altından geçen ağır taşıyıcı elemanların azaltılması mümkün olabilir.

5. Kafes Tipi Şasi (Trellis Frame)

Kafes tipi şasi, çok sayıda borunun birbirine bağlanarak üçgen biçimli bölümler oluşturmasıyla meydana gelir.

Üçgen biçimli taşıyıcı yapıların kullanılması, kuvvetlerin şasi üzerinde uygun şekilde dağıtılmasına ve gerekli rijitliğin sağlanmasına yardımcı olur.

Kafes tipi şasiler dışarıdan bakıldığında birbirine bağlanan çok sayıdaki boru ve üçgen biçimli yapıları sayesinde kolaylıkla tanınabilir.

6. Çevre veya İkiz Kiriş Tipi Şasi (Perimeter / Twin-Spar Frame)

Çevre veya ikiz kiriş tipi şaside, direksiyon başı ile arka maşa pivot bölgesi arasında motosikletin sağ ve sol tarafından uzanan iki ana taşıyıcı kiriş bulunur.

Bu tasarımda direksiyon başı ile arka maşa bağlantısı arasında mümkün olduğunca doğrudan ve rijit bir yapı oluşturulması amaçlanır.

İkiz kiriş şasiler özellikle yüksek performans gerektiren motosikletlerde yaygın olarak görülür. Bu şasilerde alüminyum alaşımlar sıklıkla kullanılmakla birlikte tasarım ve kullanılan malzeme üreticiye göre değişebilir.

7. Monokok ve Preslenmiş Şasi

Monokok şasi yapısında klasik boru veya kirişlerden oluşan ayrı bir iskelet yerine, gövdenin taşıyıcı olarak tasarlanan bölümleri yüklerin taşınmasına katkıda bulunur.

Preslenmiş şasilerde ise sac levhaların preslenerek şekillendirilmesi ve birleştirilmesiyle taşıyıcı yapı oluşturulabilir.

Bu tür şasiler özellikle tasarım, üretim yöntemi, ağırlık ve kullanım amacı gibi faktörlere bağlı olarak farklı motosiklet ve scooter modellerinde kullanılabilir.

Şasi Çeşitleri Arasındaki Temel Farklar

Şasi çeşitleri arasındaki en önemli fark, taşıyıcı elemanların motorun çevresinde ve motosiklet üzerinde nasıl yerleştirildiğidir.

• Omurga tipi şaside üst bölümde güçlü bir ana taşıyıcı eleman bulunur.
• Tek beşik şaside motorun altından geçen temel bir taşıyıcı yapı bulunur.
• Çift beşik şaside motorun iki tarafında veya altında iki taşıyıcı hat bulunur.
• Elmas tipi şaside motor yapısal taşıyıcı sisteme katkıda bulunabilir ve motorun altını tamamen çevreleyen bir beşik bulunmayabilir.
• Kafes tipi şaside üçgenler oluşturan boru yapılar kullanılır.
• İkiz kiriş şaside direksiyon başı ile arka maşa pivotu arasında iki geniş ana taşıyıcı bulunur.
• Monokok yapıda gövdenin taşıyıcı olarak tasarlanan bölümleri şasi görevine katılır.

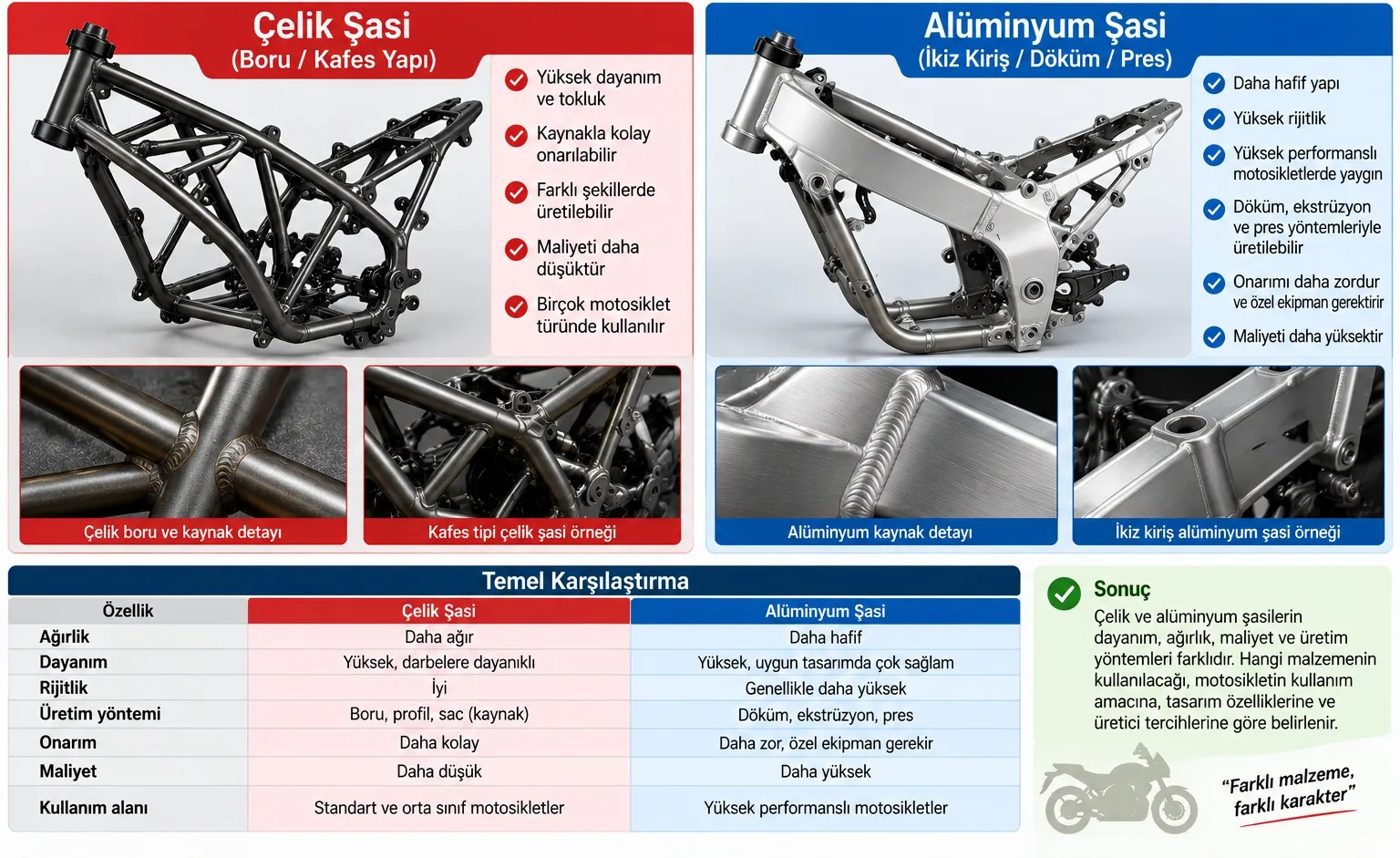

Motosiklet Şasilerinde Kullanılan Malzemeler

Motosiklet şasisinin yeterli dayanım ve rijitliğe sahip olması gerekir. Bunun yanında motosikletin mümkün olduğunca hafif olması da istenir. Bu nedenle şasi malzemesi seçilirken dayanım, ağırlık, üretim yöntemi, maliyet ve motosikletin kullanım amacı birlikte değerlendirilir.

Çelik Şasiler

Çelik, motosiklet şasilerinde yaygın olarak kullanılan malzemelerden biridir. Yüksek dayanım sağlaması, farklı şekillerde üretilebilmesi ve kaynakla birleştirilebilmesi önemli özelliklerindendir.

Çelik şasilerde yuvarlak veya farklı kesitlerde borular ve profiller kullanılabilir. Özellikle beşik ve kafes tipi şasilerde çelik boru yapılarla karşılaşılabilir.

Alüminyum Alaşımlı Şasiler

Alüminyum alaşımları, düşük yoğunlukları nedeniyle hafif şasi tasarımlarında kullanılabilir. Özellikle yüksek performanslı motosikletlerde alüminyum alaşımlı ikiz kiriş şasiler yaygın olarak görülür.

Alüminyum şasi elemanları döküm, ekstrüzyon ve diğer üretim yöntemleri kullanılarak üretilebilir ve uygun yöntemlerle birleştirilebilir.

Diğer Şasi Malzemeleri

Özel ve yüksek performanslı motosikletlerde farklı alaşımlar ve kompozit malzemeler de kullanılabilir. Ancak seri üretim motosikletlerde çelik ve alüminyum alaşımları en sık karşılaşılan temel şasi malzemeleridir.

Şasi Malzemesi Neden Önemlidir?

Şasi malzemesi motosikletin ağırlığını, dayanımını, rijitliğini, üretim yöntemini ve maliyetini etkiler. Ancak bir şasinin yalnızca hangi malzemeden yapıldığına bakılarak iyi veya kötü olduğu söylenemez.

Şasinin performansı; kullanılan malzemenin yanında taşıyıcı elemanların şekline, kesitlerine, bağlantı yöntemlerine ve şasinin genel geometrisine bağlıdır.

Motosiklet Şasisinin Temel Kontrolü

Motosiklet şasisi özellikle kaza veya darbe sonrasında dikkatli biçimde kontrol edilmelidir. Şaside meydana gelen ciddi bir deformasyon motosikletin geometrisini ve sürüş güvenliğini etkileyebilir.

Temel gözle kontrolde aşağıdaki noktalar incelenebilir:

• Şasi elemanlarında gözle görülebilen çatlak bulunup bulunmadığı,
• Taşıyıcı elemanlarda eğilme veya şekil bozukluğu olup olmadığı,
• Kaynak ve birleşme bölgelerinde hasar bulunup bulunmadığı,
• Direksiyon başı bölgesinin durumu,
• Motor bağlantı noktalarının durumu,
• Arka maşa pivot ve bağlantı bölgelerinin durumu,
• Arka şasi ve bağlantı noktalarının durumu kontrol edilir.

Önemli: Şaside tespit edilen hasarların onarımında uygulanacak yöntem, üreticinin servis bilgilerine göre belirlenmelidir. Şasi üzerinde yapılacak yanlış doğrultma, kesme veya kaynak işlemleri motosikletin yapısal özelliklerini ve sürüş güvenliğini olumsuz etkileyebilir.

2. Hafta Konu Özeti

• Motosiklet şasisi motosikletin temel taşıyıcı yapısıdır.
• Direksiyon başı, ana taşıyıcı elemanlar, motor bağlantıları, arka maşa pivotu ve arka şasi önemli şasi bölümleridir.
• Motosikletlerde farklı kullanım amaçlarına göre farklı şasi yapıları kullanılabilir.
• Omurga, tek beşik, çift beşik, elmas, kafes, ikiz kiriş ve monokok başlıca şasi yapılarıdır.
• Tek beşik ve çift beşik şasiler taşıyıcı elemanların motor çevresindeki yerleşimine göre birbirinden ayrılır.
• Kafes tipi şasiler üçgenler oluşturan boru yapılarıyla tanınabilir.
• İkiz kiriş şasilerde direksiyon başı ile arka maşa pivot bölgesi arasında iki ana taşıyıcı kiriş bulunur.
• Motosiklet şasilerinde başlıca çelik ve alüminyum alaşımları kullanılır.
• Şasi hasarları üreticinin servis bilgilerine göre değerlendirilmelidir.

2. Hafta Değerlendirme Soruları

1. Motosiklet şasisinin temel bölümlerini yazınız.
2. Direksiyon başının görevi nedir?
3. Arka maşa pivot noktası ne işe yarar?
4. Omurga tipi şasinin yapısını açıklayınız.
5. Tek beşik ve çift beşik tipi şasi arasındaki fark nedir?
6. Elmas tipi şasinin yapısal özelliğini açıklayınız.
7. Kafes tipi şasi neden bu isimle adlandırılır?
8. İkiz kiriş tipi şasinin iki ana bağlantı bölgesi hangileridir?
9. Motosiklet şasilerinde yaygın olarak kullanılan iki temel malzemeyi yazınız.
10. Bir motosiklet şasisinin kontrolünde hangi bölgeler incelenmelidir?
