Motosiklet Kayış Kasnak Sistemi ve Tahrik Elemanları

Motosiklet kayış kasnak sistemi, özellikle otomatik ve sürekli değişken oranlı aktarma sistemine sahip motosiklet ve scooterlarda motor gücünün aktarma organlarına iletilmesinde kullanılan önemli sistemlerden biridir. Sistem, motor devrine ve çalışma şartlarına bağlı olarak hareketin uygun aktarma oranıyla iletilmesine yardımcı olur.

Kayış-kasnak sisteminde hareketin aktarılması temel olarak kasnaklar ve bu kasnaklar arasında çalışan tahrik kayışı sayesinde gerçekleşir. Sistemin yapısının ve parçalarının bilinmesi, hareket aktarma sisteminin çalışma prensibinin anlaşılması açısından önemlidir.

Motosiklet Kayış Kasnak Sistemi Nedir?

Kayış-kasnak sistemi, dönen bir milden alınan hareketin kayış aracılığıyla başka bir kasnağa aktarılmasını sağlayan mekanik hareket aktarma sistemidir. Motosikletlerde bu sistem özellikle otomatik aktarma sistemlerinde yaygın olarak kullanılır.

Motor tarafından oluşturulan dönme hareketi tahrik tarafındaki kasnağa iletilir. Kasnaklar arasında bulunan kayış bu hareketi sistemin diğer tarafına aktarır.

Bu sistemde temel hareket aktarımı genel olarak şu şekilde gerçekleşir:

Motor → Tahrik Kasnağı → Tahrik Kayışı → Tahrik Edilen Kasnak → Aktarma Sistemi → Arka Tekerlek

Kayış Kasnak Sisteminin Görevi Nedir?

Kayış-kasnak sisteminin temel görevi motor tarafından üretilen dönme hareketini aktarma sisteminin diğer elemanlarına iletmektir. Bunun yanında sistemin çalışma yapısına bağlı olarak farklı çalışma şartlarında uygun aktarma oranının oluşturulmasına yardımcı olur.

Kayış-kasnak sisteminin başlıca görevleri şunlardır:

• Motor hareketini aktarma sistemine iletmek.
• Kasnaklar arasında hareket aktarımını sağlamak.
• Çalışma şartlarına uygun aktarma oranının oluşmasına yardımcı olmak.
• Motor devri ile tekerlek devri arasındaki ilişkinin düzenlenmesine katkıda bulunmak.
• Hareketin kesintisiz ve düzenli biçimde aktarılmasını sağlamak.

Motosikletlerde Kayış Kasnak Sistemi Nerede Kullanılır?

Kayış-kasnaklı hareket aktarma sistemleri özellikle scooter tipi motosikletlerde kullanılan sürekli değişken oranlı aktarma sistemlerinde yaygındır. Bu sistemler genellikle CVT (Continuously Variable Transmission) olarak adlandırılır.

CVT sisteminde klasik mekanik vites kutularındaki gibi sürücünün belirli dişli çiftlerini seçmesi yerine, kasnakların çalışma çaplarının değişmesiyle aktarma oranı çalışma şartlarına göre değişir.

CVT Sistemi Nedir?

CVT, belirli kademeler arasında geçiş yapan klasik vites sistemlerinden farklı olarak çalışma aralığı içerisinde aktarma oranının sürekli değişebilmesine imkân sağlayan bir aktarma sistemidir.

Motosiklet ve scooterlarda kullanılan kayış-kasnaklı CVT sistemlerinde kasnakların etkin çalışma çapları değiştikçe kayışın kasnaklar üzerindeki çalışma konumu da değişir. Böylece motor ile aktarma sistemi arasındaki hız ve tork ilişkisi çalışma şartlarına göre düzenlenebilir.

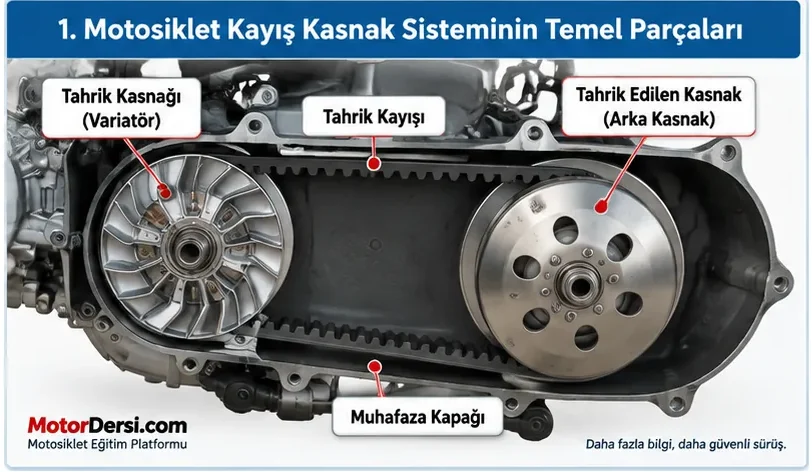

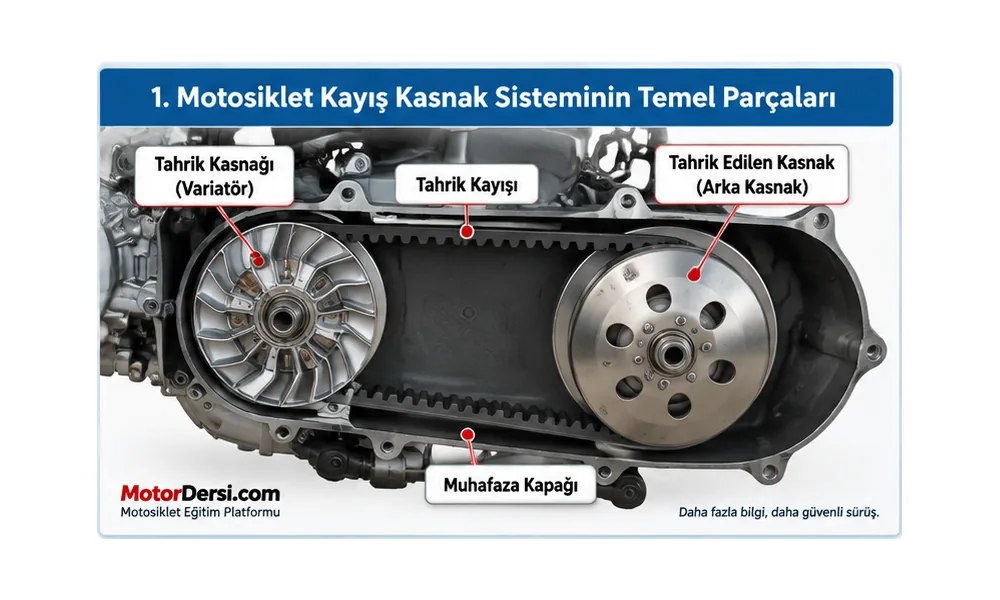

Motosiklet Kayış Kasnak Sisteminin Temel Parçaları Nelerdir?

Kayış-kasnaklı hareket aktarma sisteminin yapısı motosiklet modeline göre farklılık gösterebilir. Genel olarak sistemde aşağıdaki temel elemanlar bulunur:

• Tahrik kasnağı
• Tahrik edilen kasnak
• Tahrik kayışı
• Hareketli kasnak yüzeyleri
• Sabit kasnak yüzeyleri
• Kasnak hareketini sağlayan mekanik elemanlar
• Mil ve bağlantı elemanları
• Koruyucu kapak ve muhafaza elemanları

Tahrik Kasnağı Nedir?

Tahrik kasnağı, hareketini motor tarafından alan ve dönme hareketinin kayışa aktarılmasını sağlayan kasnaktır. CVT sistemlerinde motor tarafında bulunan bu kasnak, sistemin çalışma şartlarına göre kayışın farklı çalışma çaplarında hareket etmesine imkân sağlayacak şekilde tasarlanmıştır.

Kasnak yüzeylerinin birbirine yaklaşması veya birbirinden uzaklaşması kayışın kasnak üzerindeki çalışma yarıçapını değiştirir. Bu değişim aktarma oranının değişmesini sağlar.

Tahrik Edilen Kasnak Nedir?

Tahrik edilen kasnak, hareketi tahrik kayışından alan sistem elemanıdır. Kayış tarafından taşınan dönme hareketi bu kasnak üzerinden aktarma sisteminin sonraki elemanlarına iletilir.

Tahrik kasnağı ile tahrik edilen kasnağın çalışma çapları birbirleriyle ilişkili olarak değişir. Böylece kayışın çalışma uzunluğu korunurken sistemin aktarma oranı değiştirilebilir.

Motosiklet Tahrik Kayışının Görevi Nedir?

Tahrik kayışı, tahrik kasnağı ile tahrik edilen kasnak arasında hareket aktarımını sağlayan temel elemandır. Kayış, kasnak yüzeyleri arasında çalışarak motor hareketinin sistemin diğer tarafına aktarılmasını sağlar.

Motosiklet CVT sistemlerinde kullanılan kayışların yapısı sistemin çalışma şartlarına uygun olarak tasarlanır. Bu nedenle herhangi bir kayış yerine motosiklet üreticisinin belirlediği özelliklere sahip kayış kullanılmalıdır.

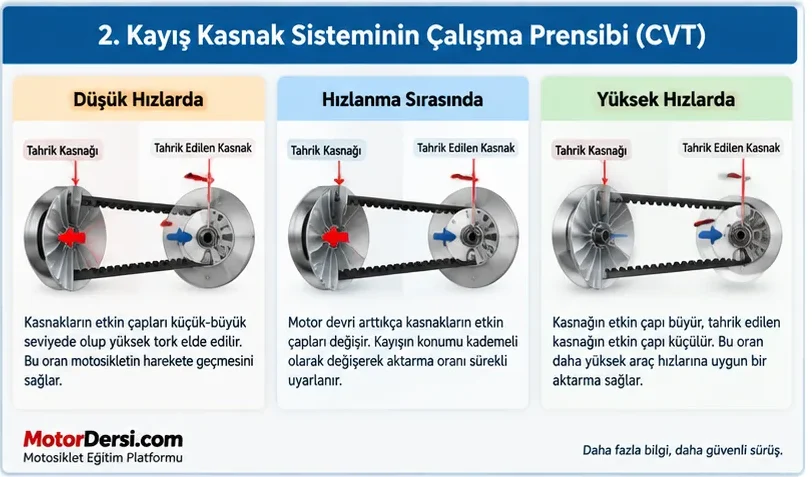

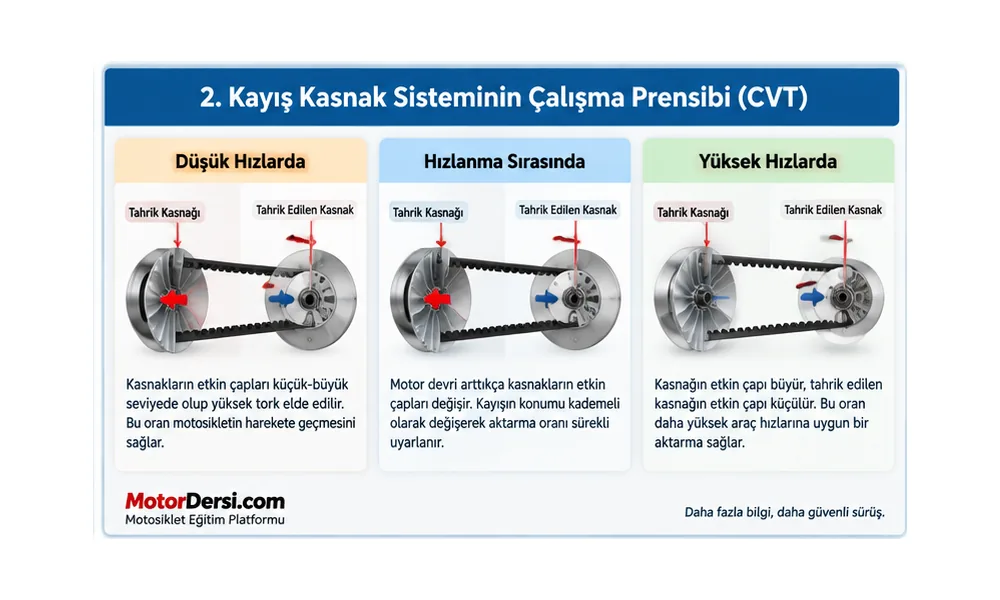

Kayış Kasnak Sistemi Nasıl Çalışır?

Motor çalıştığında motor miline bağlı tahrik kasnağı dönmeye başlar. Tahrik kasnağının dönmesiyle birlikte kasnak yüzeyleri arasında bulunan kayış hareket eder ve dönme hareketini tahrik edilen kasnağa iletir.

Motor devri ve sistemin çalışma şartları değiştikçe kasnakların etkin çalışma çapları da değişebilir. Kayışın bir kasnakta daha büyük, diğer kasnakta daha küçük çalışma çapında hareket etmesi aktarma oranının değişmesini sağlar.

Düşük Hızlarda Çalışma

Düşük hız şartlarında sistem, motosikletin harekete geçmesini ve gerekli çekiş kuvvetinin oluşturulmasını destekleyecek bir aktarma oranında çalışır. Kayışın kasnaklar üzerindeki konumu buna göre belirlenir.

Hız Artarken Çalışma

Motor devri ve araç hızı arttıkça kasnakların çalışma durumu değişir. Tahrik kasnağındaki etkin çalışma çapının değişmesiyle kayışın konumu değişir ve buna bağlı olarak aktarma oranı da kademesiz biçimde değişebilir.

Yüksek Hızlarda Çalışma

Sistem çalışma şartlarına bağlı olarak daha yüksek araç hızlarına uygun bir aktarma oranına geçer. Böylece motor devri ile arka tekerlek devri arasındaki oran sürüş şartlarına uygun hale getirilir.

Kasnak Çapının Değişmesi Aktarma Oranını Nasıl Etkiler?

Kayış-kasnak sisteminin önemli özelliklerinden biri kayışın kasnak üzerinde çalıştığı etkin çapın değişebilmesidir. Kayış kasnağın merkezine yaklaştığında daha küçük, dış kısmına doğru hareket ettiğinde ise daha büyük bir etkin çapta çalışır.

Tahrik ve tahrik edilen kasnakların etkin çaplarının birbirine göre değişmesi sonucunda sistemin aktarma oranı değişir. Böylece farklı hız ve yük şartlarına uygun hareket aktarımı gerçekleştirilebilir.

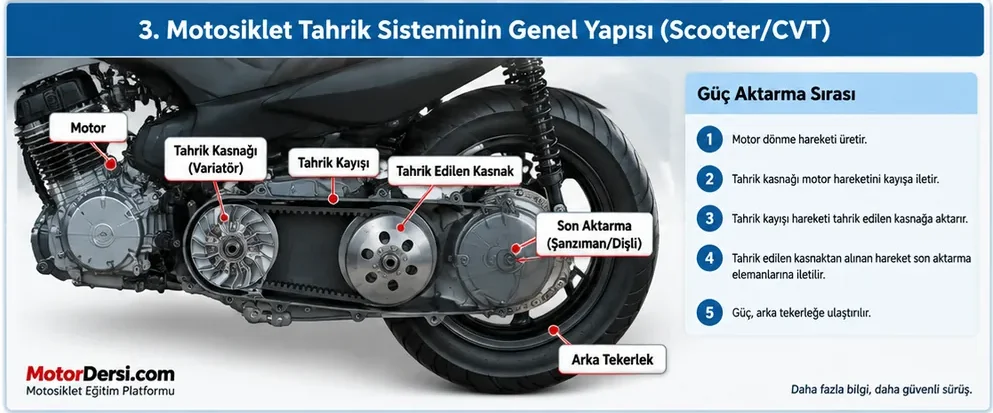

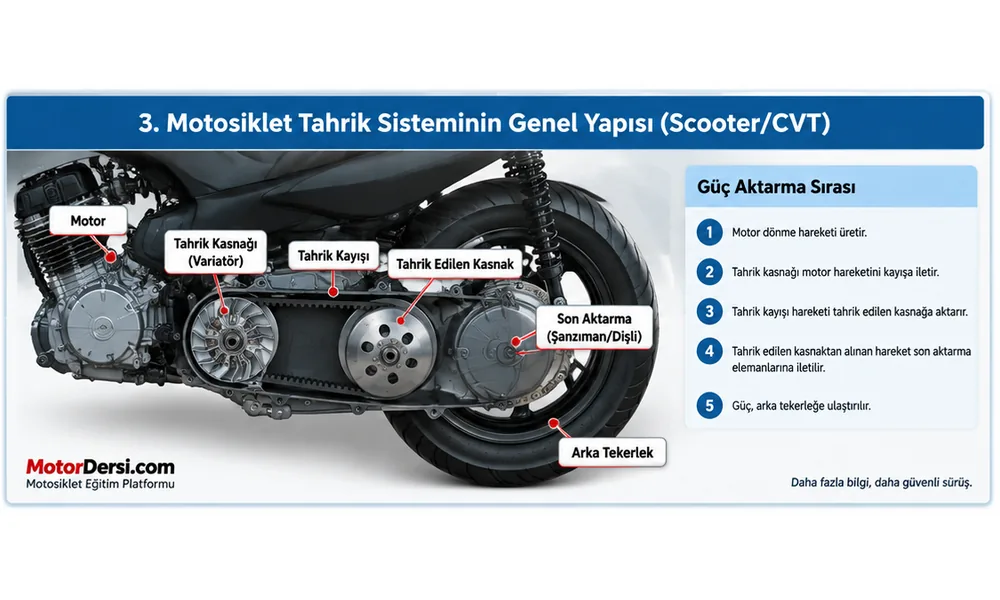

Motosiklet Tahrik Sistemi Nedir?

Motosiklet tahrik sistemi, motor tarafından üretilen hareketin arka tekerleğe ulaştırılmasında görev yapan mekanik sistemlerin bütünüdür. Kayış-kasnak sistemi bu güç aktarım zincirinin önemli bölümlerinden biridir.

Otomatik aktarma sistemine sahip motosikletlerde motor hareketi önce kayış-kasnak mekanizmasına, ardından sistemin diğer aktarma elemanlarına iletilir ve sonunda arka tekerleğe ulaştırılır.

Tahrik Sisteminin Temel Parçaları Nelerdir?

Sistemin yapısı motosiklet modeline göre değişebilmekle birlikte kayış-kasnaklı bir motosiklet aktarma sisteminde genel olarak şu elemanlar bulunabilir:

• Motor çıkış mili
• Tahrik kasnağı
• Tahrik kayışı
• Tahrik edilen kasnak
• Kasnak hareket mekanizmaları
• Mil ve yataklama elemanları
• Aktarma sisteminin bağlantı elemanları
• Son aktarma elemanları

Parçaların yapısı, konumu ve çalışma şekli motosiklet üreticisinin kullandığı aktarma sistemine göre farklılık gösterebilir.

Kayış Kasnak Sisteminde Dikkat Edilecek Noktalar

• Kayış yüzeyinde çatlak, kopma veya anormal aşınma bulunmamalıdır.
• Kayışın durumu üreticinin belirlediği kontrol yöntemine göre değerlendirilmelidir.
• Kasnak çalışma yüzeyleri hasar ve anormal aşınma açısından kontrol edilmelidir.
• Kasnakların hareketli parçaları rahat çalışmalıdır.
• Yağ ve benzeri kirleticilerin kayışın çalışma yüzeylerine bulaşmasına karşı üretici talimatlarına uyulmalıdır.
• Kayış ölçüleri ve servis sınırları motosiklet modeline göre değerlendirilmelidir.
• Bağlantı elemanlarında üreticinin belirttiği sıkma değerleri kullanılmalıdır.
• Sistemde kullanılacak parçalar üretici özelliklerine uygun olmalıdır.

Kayış Kasnak Sistemi Konu Özeti

Sonuç olarak motosiklet kayış kasnak sistemi, motor tarafından üretilen dönme hareketinin kayış ve kasnaklar aracılığıyla aktarma sistemine iletilmesini sağlar. Özellikle CVT sistemlerinde kasnakların etkin çalışma çaplarının değişmesi sayesinde aktarma oranı sürüş şartlarına göre kademesiz olarak değişebilir.

• Tahrik kasnağı hareketini motordan alır.
• Tahrik kayışı hareketi iki kasnak arasında iletir.
• Tahrik edilen kasnak hareketi kayıştan alır.
• Kasnakların etkin çalışma çapları değişebilir.
• Etkin çapların değişmesi aktarma oranının değişmesini sağlar.
• Kayış ve kasnaklar hareket aktarma sisteminin temel elemanlarındandır.
• Kontrol ve servis değerleri motosiklet üreticisinin bilgilerine göre belirlenmelidir.

13. Hafta Değerlendirme Soruları

1. Motosiklet kayış-kasnak sisteminin görevi nedir?
2. Kayış-kasnak sistemi motosikletlerde hangi amaçla kullanılır?
3. CVT sistemi nedir?
4. Tahrik kasnağının görevi nedir?
5. Tahrik edilen kasnağın görevi nedir?
6. Tahrik kayışı hangi görevi yerine getirir?
7. Kasnakların etkin çalışma çapının değişmesi neyi sağlar?
8. Kayış-kasnak sistemi düşük ve yüksek hızlarda nasıl çalışır?
9. Motosiklet tahrik sisteminin temel parçaları nelerdir?
10. Kayış-kasnak sisteminde hangi kontroller yapılmalıdır?
