Motosiklet Zincir ve Dişli Sistemleri: Görevleri ve Çeşitleri

Motosiklet zincir dişli sistemi, motor tarafından üretilen gücün arka tekerleğe iletilmesinde kullanılan hareket aktarma sistemlerinden biridir. Motosikletin hareket edebilmesi için motorda oluşan dönme hareketinin uygun aktarma elemanları aracılığıyla arka tekerleğe ulaştırılması gerekir. Zincirli hareket aktarımında bu görev ön dişli, hareket aktarma zinciri ve arka dişli tarafından gerçekleştirilir.

Zincirli hareket aktarma sistemi; yapısının basit olması, yüksek güçleri aktarabilmesi ve bakımının gerçekleştirilebilmesi nedeniyle motosikletlerde yaygın olarak kullanılmaktadır. Sistemin temel elemanları ön dişli, arka dişli ve bu iki dişli arasında hareket iletimini sağlayan zincirdir.

Motosikletlerde Hareket Aktarma Sistemi Nedir?

Motosiklet hareket aktarma sistemi, motor tarafından üretilen hareket ve torkun arka tekerleğe iletilmesini sağlayan mekanik sistemlerin genel adıdır. Motorun ürettiği güç doğrudan tekerleğe verilmez. Güç; kavrama, vites kutusu ve son hareket aktarma elemanları üzerinden arka tekerleğe ulaştırılır.

Motosikletlerde son hareket aktarımı genel olarak aşağıdaki yöntemlerle gerçekleştirilebilir:

• Zincir ve dişli sistemi
• Kayış ve kasnak sistemi
• Şaftlı hareket aktarma sistemi

Bu derste özellikle motosikletlerde yaygın olarak kullanılan zincir ve dişli sistemi üzerinde durulacaktır.

Motosiklet Zincir Dişli Sistemi Nasıl Çalışır?

Zincirli hareket aktarma sisteminde vites kutusunun çıkış miline bağlı bir ön dişli ve arka tekerleğe bağlı bir arka dişli bulunur. Bu iki dişlinin çevresinden hareket aktarma zinciri geçirilir.

Motor çalışırken ve kavrama üzerinden güç vites kutusuna aktarıldığında vites kutusunun çıkış mili ön dişliyi döndürür. Ön dişlinin dönmesi zinciri hareket ettirir. Hareket eden zincir arka dişliyi döndürür ve böylece arka tekerlek hareket eder.

Hareket aktarımı temel olarak şu sırayla gerçekleşir:

1. Motor güç üretir.
2. Üretilen güç kavrama sistemine aktarılır.
3. Kavrama hareketi vites kutusuna iletir.
4. Vites kutusunun çıkış mili ön dişliyi döndürür.
5. Ön dişli hareket aktarma zincirini hareket ettirir.
6. Zincir arka dişliyi döndürür.
7. Arka dişlinin dönmesiyle arka tekerlek hareket eder.

Motosiklet Hareket Aktarma Zinciri Nedir?

Motosiklet zinciri, ön ve arka dişli arasında mekanik bağlantı kurarak dönme hareketinin ve torkun arka tekerleğe aktarılmasını sağlayan hareket aktarma elemanıdır.

Zincir çok sayıda mafsallı bağlantı elemanından meydana gelir. Bu yapı sayesinde zincir, dişlilerin çevresinde rahatça hareket edebilirken aynı zamanda motor tarafından oluşturulan çekme kuvvetini arka tekerleğe aktarabilir.

Motosiklet Zincirinin Görevleri Nelerdir?

Motosiklet hareket aktarma zincirinin temel görevleri şunlardır:

• Ön dişlideki dönme hareketini arka dişliye iletmek.
• Motor tarafından üretilen torkun arka tekerleğe aktarılmasını sağlamak.
• Ön ve arka dişli arasında mekanik hareket bağlantısı oluşturmak.
• Motor gücünün arka tekerleğe verimli biçimde iletilmesine yardımcı olmak.
• Süspansiyon hareketlerine uygun biçimde hareket aktarımının devam etmesini sağlamak.

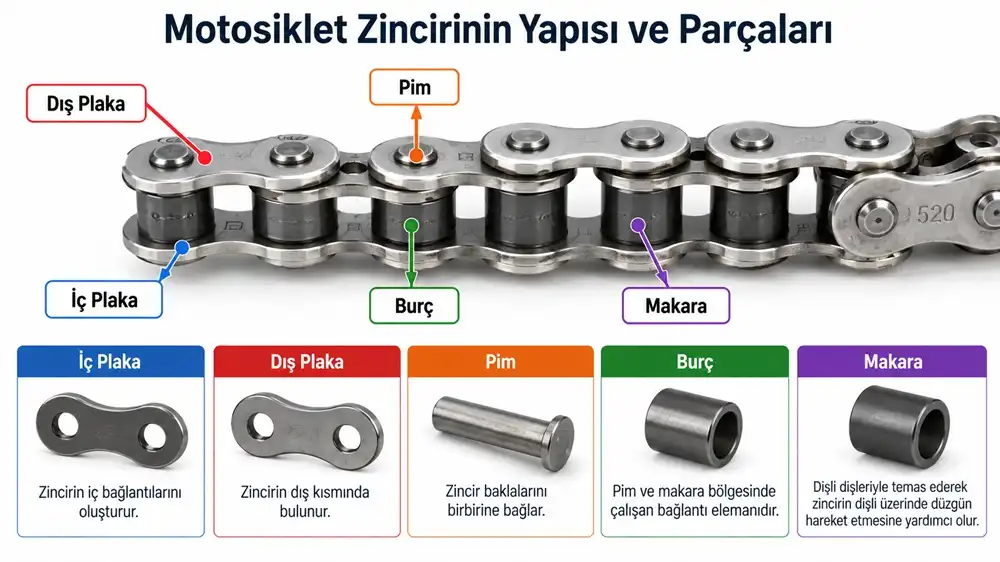

Motosiklet Zincirinin Temel Yapısı

Hareket aktarma zinciri tek parça halinde üretilmiş bir eleman değildir. Birbiriyle bağlantılı çok sayıda parçadan oluşur. Zincirin temel yapısında aşağıdaki elemanlar bulunur:

• İç plakalar: Zincirin iç bağlantılarını oluşturur.
• Dış plakalar: Zincir baklalarının dış kısmında bulunur.
• Pimler: Zincir baklalarını birbirine bağlar.
• Burçlar: Pim ve makara bölgesinde çalışan bağlantı elemanlarıdır.
• Makaralar: Dişli dişleriyle temas ederek zincirin dişli üzerinde düzgün hareket etmesine yardımcı olur.

Bu parçaların birlikte çalışması sayesinde zincir hem hareketli bir bağlantı oluşturur hem de yüksek çekme kuvvetlerini aktarabilir.

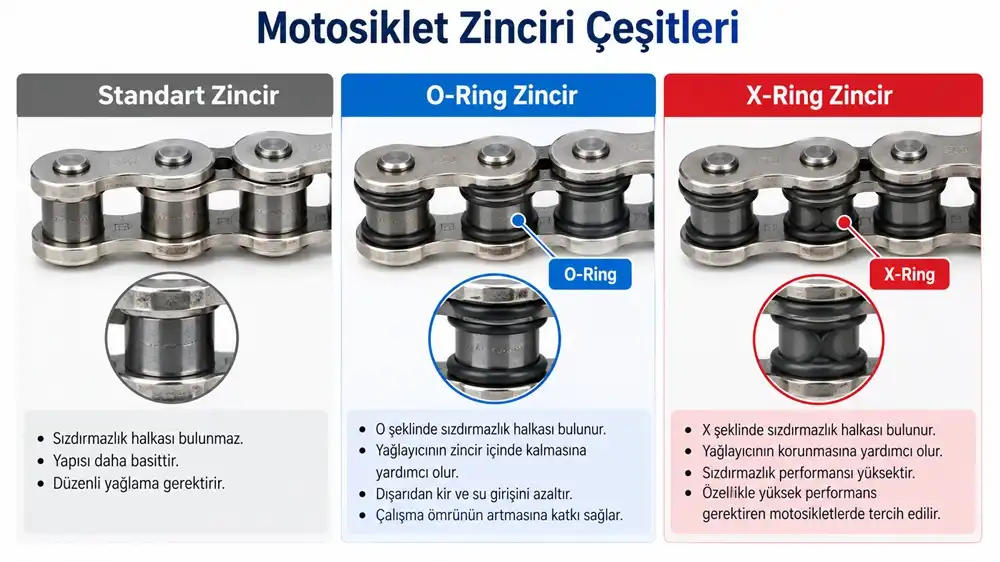

Motosiklet Zinciri Çeşitleri Nelerdir?

Motosikletlerde kullanılan zincirler yapılarına ve kullanım özelliklerine göre farklı çeşitlere ayrılabilir. En yaygın kullanılan zincir çeşitleri standart zincirler ile sızdırmazlık elemanına sahip zincirlerdir.

Standart Motosiklet Zinciri

Standart zincirlerde baklalar arasında özel bir sızdırmazlık halkası bulunmaz. Yapıları diğer bazı zincir türlerine göre daha basittir.

Bu tip zincirlerde çalışan yüzeylerin düzenli olarak kontrol edilmesi ve uygun şekilde yağlanması önemlidir.

O-Ring Zincir

O-Ring zincirlerde iç ve dış plakalar arasında O şeklinde elastomer sızdırmazlık halkaları bulunur. Bu halkalar zincirin hareketli bağlantılarındaki yağlayıcının korunmasına ve dışarıdan kir ile su girişinin azaltılmasına yardımcı olur.

Bu yapı zincirin çalışma ömrünün artırılmasına katkı sağlar.

X-Ring Zincir

X-Ring zincirlerde kullanılan sızdırmazlık halkasının kesiti X biçimindedir. Bu yapı, zincirin bağlantı noktalarında yağlayıcının korunmasına yardımcı olurken sızdırmazlık elemanının temas özelliklerini de değiştirir.

Özellikle yüksek performans gerektiren motosikletlerde farklı üretici tasarımlarına sahip sızdırmaz zincirler kullanılabilir.

Motosiklet Dişlisi Nedir?

Motosiklet dişlisi, zincirle birlikte çalışarak dönme hareketinin aktarılmasını sağlayan hareket aktarma elemanıdır. Dişlinin çevresinde zincir makaralarının oturabileceği belirli sayıda diş bulunur.

Zincirli son hareket aktarma sisteminde temel olarak iki dişli kullanılır:

• Ön dişli
• Arka dişli

Ön Dişlinin Görevi Nedir?

Ön dişli, genellikle vites kutusunun çıkış miline bağlıdır. Vites kutusundan gelen dönme hareketini zincire aktarır.

Ön dişli arka dişliye göre genellikle daha küçük çapta ve daha az diş sayısına sahiptir. Ön dişlinin dönmesiyle zincir hareket etmeye başlar.

Arka Dişlinin Görevi Nedir?

Arka dişli, arka tekerlek veya arka tekerlek göbeğiyle bağlantılıdır. Zincirden gelen hareketi arka tekerleğe aktararak motosikletin hareket etmesini sağlar.

Arka dişli genellikle ön dişliden daha büyük çapta ve daha fazla diş sayısına sahiptir.

Motosiklet Dişlisi Çeşitleri

Motosiklet hareket aktarma sisteminde dişliler bulundukları konuma göre temel olarak ön dişli ve arka dişli şeklinde sınıflandırılır. Bunun yanında dişliler üretildikleri malzemeye ve kullanım amacına göre de farklı özelliklere sahip olabilir.

Çelik Dişliler

Çelik dişliler yüksek dayanım ve aşınma direnci nedeniyle motosikletlerde yaygın olarak kullanılır. Özellikle uzun kullanım ömrünün önemli olduğu uygulamalarda tercih edilir.

Alüminyum Alaşımlı Dişliler

Bazı motosikletlerde özellikle ağırlığın azaltılmasının önemli olduğu uygulamalarda alüminyum alaşımlı arka dişliler kullanılabilir. Bu dişliler daha hafif olabilir ancak kullanım özellikleri ve aşınma davranışları çelik dişlilerden farklıdır.

Ön ve Arka Dişli Arasındaki İlişki

Motosiklet zincir dişli sisteminde ön ve arka dişlinin diş sayıları, son aktarma oranını belirleyen temel faktörlerden biridir. Ön dişlinin diş sayısı ile arka dişlinin diş sayısı arasındaki oran, arka tekerleğe aktarılan tork ve tekerlek devri üzerinde etkili olur.

Son aktarma oranı genel olarak aşağıdaki şekilde ifade edilebilir:

Son Aktarma Oranı = Arka Dişli Diş Sayısı / Ön Dişli Diş Sayısı

Örneğin ön dişlide 15, arka dişlide 45 diş bulunuyorsa:

45 / 15 = 3

Bu durumda son aktarma oranı 3:1 olur. Dişli oranlarının değiştirilmesi motosikletin hız ve tork karakteristiğini etkileyebileceğinden üretici tarafından belirlenen dişli ölçüleri ve diş sayıları dikkate alınmalıdır.

Motosiklet Zincir Dişli Sisteminin Çalışması

Motosiklet zincir dişli sistemi içerisinde zincir ve dişliler birbirinden bağımsız parçalar gibi değerlendirilmemelidir. Hareket aktarımının düzgün gerçekleşebilmesi için zincirin ve her iki dişlinin birbirine uygun olması gerekir.

Sistem çalışırken ön dişlinin dişleri zincir makaralarıyla temas ederek zinciri çeker. Zincir hareketi arka dişliye taşır ve arka dişli de arka tekerleği döndürür.

Zincir veya dişlilerde meydana gelen aşınmalar hareket aktarımını olumsuz etkileyebilir. Bu nedenle hareket aktarma sistemi bir bütün olarak değerlendirilmelidir.

Motosiklet Zincir Dişli Sisteminin Avantajları

• Yüksek tork aktarımına uygundur.
• Mekanik yapısı nispeten basittir.
• Hareket aktarımında yüksek verim sağlayabilir.
• Parçaların kontrolü ve değiştirilmesi mümkündür.
• Farklı motosiklet türlerinde kullanılabilir.
• Dişli oranları farklı uygulamalara göre tasarlanabilir.

Motosiklet Zincir Dişli Sisteminde Dikkat Edilecek Noktalar

Motosikletin hareket aktarma zinciri ve dişlileri birlikte çalışan parçalardır. Bu nedenle sistem kontrol edilirken yalnızca zincire veya yalnızca dişliye bakılması yeterli değildir.

Genel olarak aşağıdaki durumlara dikkat edilmelidir:

• Zincirin genel durumu
• Zincir baklalarının hareket durumu
• Zincirde paslanma veya fiziksel hasar bulunması
• Ön dişlinin genel durumu
• Arka dişlinin genel durumu
• Dişli dişlerinde anormal aşınma bulunması
• Zincir ve dişlinin birbiriyle uyumu

Zincir gerginliğinin ölçülmesi, zincir ayarının yapılması, arka tekerlek hizasının kontrolü ve gerdirme mekanizmasının kullanılması ise bir sonraki dersin konusudur.

Motosiklet Zincir Dişli Sistemi Konu Özeti

Sonuç olarak motosiklet zincir dişli sistemi, motor gücünün arka tekerleğe aktarılmasını sağlayan temel hareket aktarma sistemlerinden biridir. Zincir, ön dişli ve arka dişlinin görevlerinin doğru bilinmesi; sonraki aşamada yapılacak zincir kontrolü, gerginlik ayarı ve bakım işlemlerinin anlaşılması açısından önemlidir.

• Motosikletlerde motor gücünün arka tekerleğe aktarılması için hareket aktarma sistemleri kullanılır.
• Zincirli sistemin temel elemanları ön dişli, arka dişli ve hareket aktarma zinciridir.
• Ön dişli hareketi zincire, zincir ise arka dişliye aktarır.
• Arka dişli hareketi arka tekerleğe iletir.
• Motosiklet zinciri iç ve dış plakalar, pimler, burçlar ve makaralar gibi elemanlardan oluşur.
• Standart, O-Ring ve X-Ring gibi farklı motosiklet zinciri çeşitleri bulunmaktadır.
• Ön ve arka dişlinin diş sayıları son aktarma oranını etkiler.
• Zincir ve dişliler hareket aktarma sisteminin birlikte çalışan elemanlarıdır.
• Zincir ve dişlilerin özellikleri üretici bilgilerine uygun olmalıdır.
• Zincir ayarı ve gerdirme sistemi 10. hafta dersinde ayrıntılı olarak ele alınacaktır.

9. Hafta Değerlendirme Soruları

1. Motosiklet hareket aktarma sisteminin görevi nedir?
2. Motosikletlerde kullanılan son hareket aktarma yöntemleri nelerdir?
3. Zincirli hareket aktarma sisteminin temel elemanları nelerdir?
4. Motosiklet hareket aktarma zincirinin görevi nedir?
5. Bir motosiklet zincirinin temel parçaları nelerdir?
6. Standart zincir ile O-Ring zincir arasındaki temel fark nedir?
7. Ön dişlinin görevi nedir?
8. Arka dişlinin görevi nedir?
9. Ön ve arka dişlinin diş sayıları son aktarma oranını nasıl belirler?
10. Zincir ve dişlilerin neden birlikte değerlendirilmesi gerekir?
