Motosiklet Zincir Ayarı ve Gerdirme Sistemi

Motosiklet zincir ayarı, hareket aktarma zincirinin üretici tarafından belirtilen çalışma boşluğunda tutulması için yapılan kontrol ve ayar işlemidir. Zincirin gereğinden fazla gevşek veya gergin olması hareket aktarımını, zincir ve dişlilerin çalışma koşullarını ve motosikletin sürüş özelliklerini olumsuz etkileyebilir.

Motosikletlerde zincirin uygun çalışma konumunda tutulabilmesi için arka tekerlek bölgesinde çeşitli bağlantı ve gerdirme elemanları kullanılır. Zincir ayarı yapılırken yalnızca zincirin gerginliği değil; arka tekerleğin hizası, bağlantı elemanlarının durumu ve üretici tarafından belirtilen zincir boşluğu da dikkate alınmalıdır.

Motosiklet Zincir Ayarı Neden Yapılır?

Motosiklet zinciri ön ve arka dişli arasında sürekli hareket ederek motor gücünü arka tekerleğe aktarır. Kullanım sırasında zincirin bağlantı bölgelerinde meydana gelen aşınmalar ve hareket aktarma sisteminin çalışma koşulları nedeniyle zincir boşluğunda zamanla değişiklik oluşabilir.

Bu nedenle zincirin belirli aralıklarla kontrol edilmesi ve gerekiyorsa üretici değerlerine göre ayarlanması gerekir.

Doğru zincir ayarının temel amaçları şunlardır:

• Zincirin uygun çalışma boşluğunda çalışmasını sağlamak.
• Zincir ve dişlilerin düzgün çalışmasına yardımcı olmak.
• Hareket aktarımındaki düzensizlikleri azaltmak.
• Zincirin aşırı gevşek veya aşırı gergin çalışmasını önlemek.
• Arka tekerlek ile hareket aktarma sisteminin uygun hizasını korumak.

Motosiklet Zincir Gerdirme Sistemi Nedir?

Motosiklet zincir gerdirme sistemi, arka tekerleğin konumunun ayarlanmasına ve böylece zincir boşluğunun üretici tarafından belirtilen değere getirilmesine yardımcı olan mekanik düzenektir.

Birçok motosiklette zincir gerginliği doğrudan zinciri çekerek değil, arka tekerlek milinin salıncak üzerindeki konumu değiştirilerek ayarlanır. Arka tekerlek geriye doğru hareket ettirildiğinde zincir boşluğu azalırken, uygun sistemlerde tekerleğin ileri yöndeki konumu zincir boşluğunun artmasına imkân verir.

Motosiklet Zincir Gerdirme Sisteminin Görevleri

Zincir gerdirme tertibatının temel görevleri şunlardır:

• Zincirin çalışma boşluğunun ayarlanmasını sağlamak.
• Arka tekerleğin ayar sırasında kontrollü biçimde hareket ettirilmesine yardımcı olmak.
• Arka tekerleğin sağ ve sol tarafının uygun konumda tutulmasını sağlamak.
• Zincir ve dişlilerin doğru hizalanmasına yardımcı olmak.
• Yapılan ayarın sabitlenmesine katkı sağlamak.

Motosiklet Zincir Ayarında Kullanılan Bağlantı Elemanları

Zincir ayarı sırasında arka tekerlek, salıncak ve gerdirme mekanizması üzerinde bulunan çeşitli bağlantı elemanları birlikte görev yapar. Motosikletin tasarımına göre parçaların şekli ve çalışma biçimi değişebilir.

Sistemde karşılaşılabilecek temel elemanlar şunlardır:

• Arka tekerlek mili: Arka tekerleğin salıncak üzerindeki bağlantısını sağlar.
• Tekerlek mili somunu: Ayar tamamlandıktan sonra arka tekerlek milinin konumunu sabitler.
• Ayar cıvataları: Arka tekerleğin ileri veya geri yöndeki konumunun hassas biçimde değiştirilmesine yardımcı olur.
• Ayar somunları: Ayar cıvatalarının konumunun belirlenmesinde kullanılır.
• Kontra somunları: Yapılan ayarın kendiliğinden değişmesini önlemeye yardımcı olur.
• Ayar blokları: Arka tekerlek milinin salıncak üzerindeki konumunun ayarlanmasını ve desteklenmesini sağlar.
• Hizalama işaretleri: Arka tekerleğin sağ ve sol tarafının uygun konumda ayarlanmasına yardımcı olur.

Motosiklet Zincir Gerdirme Sistemi Çeşitleri

Motosiklet üreticileri farklı salıncak ve arka tekerlek tasarımlarına bağlı olarak çeşitli zincir gerdirme mekanizmaları kullanabilir. Temel çalışma amacı aynı olmakla birlikte ayar yöntemi motosiklet modeline göre değişebilir.

Cıvatalı Zincir Gerdirme Sistemi

Cıvatalı sistemlerde salıncağın sağ ve sol tarafında bulunan ayar cıvataları kullanılarak arka tekerlek milinin konumu değiştirilir. Ayar yapılırken iki tarafın birbirine uygun şekilde hareket ettirilmesi gerekir.

Ayar Bloklu Gerdirme Sistemi

Bu sistemlerde arka tekerlek mili, salıncak üzerinde hareket edebilen ayar blokları içerisinde bulunur. Ayar mekanizması yardımıyla blokların konumu değiştirilerek zincir boşluğu düzenlenir.

Eksantrik Gerdirme Sistemi

Bazı motosikletlerde zincir ayarı için eksantrik yapıya sahip mekanizmalar kullanılabilir. Eksantrik elemanın döndürülmesi arka tekerlek milinin konumunu değiştirerek zincir boşluğunun ayarlanmasını sağlar.

Kullanılan gerdirme sisteminin tipi ne olursa olsun ayar işlemi motosiklet üreticisinin servis bilgilerine göre yapılmalıdır.

Motosiklet Zincir Boşluğu Nedir?

Zincir boşluğu, zincirin belirlenen kontrol noktasında yukarı ve aşağı yöndeki hareket miktarını ifade eder. Zincirin tamamen gergin durumda çalışması istenmez. Arka süspansiyonun hareketi sırasında ön dişli, salıncak pivotu ve arka tekerlek mili arasındaki geometrik ilişki değişebildiğinden zincirin belirli bir çalışma boşluğuna sahip olması gerekir.

Gerekli zincir boşluğu motosiklet modeline göre değişebilir. Bu nedenle bütün motosikletler için tek bir zincir boşluğu değeri kullanmak doğru değildir. Doğru değer üretici kullanım veya servis bilgilerinden kontrol edilmelidir.

Motosiklet Zincir Boşluğu Nasıl Kontrol Edilir?

Zincir ayarına başlamadan önce mevcut zincir boşluğu kontrol edilmelidir. Ölçüm yöntemi ve motosikletin ölçüm sırasında nasıl konumlandırılacağı üreticinin talimatlarına göre belirlenmelidir.

Genel kontrol sırası şu şekildedir:

1. Motosiklet güvenli ve uygun bir zemine alınır.
2. Üreticinin zincir kontrolü için belirttiği motosiklet konumu uygulanır.
3. Zincirin genel durumu gözle kontrol edilir.
4. Zincirin ölçüm yapılacak bölgesi belirlenir.
5. Zincir yukarı ve aşağı yönde hareket ettirilir.
6. Toplam hareket miktarı uygun bir ölçü aracıyla belirlenir.
7. Ölçülen değer üretici tarafından verilen zincir boşluğu değeriyle karşılaştırılır.

Zincirin Farklı Noktaları Neden Kontrol Edilmelidir?

Kullanılmış bir zincirin bütün bölümlerinde aşınma miktarı tamamen aynı olmayabilir. Bu nedenle zincirin yalnızca tek bir noktasından kontrol edilmesi her durumda yeterli olmayabilir.

Arka tekerlek kontrollü biçimde döndürülerek zincirin farklı bölgelerindeki boşluk karşılaştırılabilir. Zincirin belirgin şekilde daha gergin olduğu bir bölüm bulunuyorsa üretici servis bilgileri dikkate alınmalıdır. Ayar işleminin hangi noktaya göre yapılacağı da üretici talimatlarına göre belirlenmelidir.

Motosiklet Zincir Ayarı Nasıl Yapılır?

Motosiklet zincir ayarı sırasında amaç, zinciri mümkün olduğunca gergin hale getirmek değil; üreticinin belirlediği çalışma boşluğuna getirmektir. İşlem sırasında arka tekerleğin hizasının korunması da zincir boşluğu kadar önemlidir.

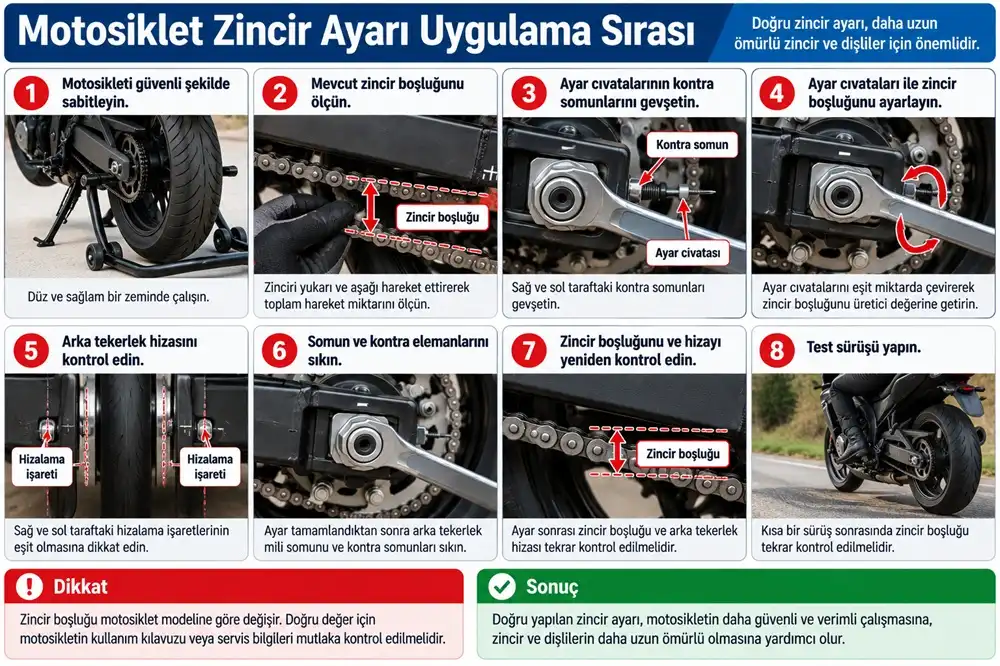

Genel bir zincir ayarı işlem sırası aşağıdaki gibidir:

1. Motosiklet güvenli şekilde sabitlenir.
2. Mevcut zincir boşluğu ölçülür.
3. Arka tekerlek mili bağlantısı üretici talimatına uygun şekilde ayar yapılabilecek duruma getirilir.
4. Varsa gerdirme mekanizmasının kontra somunları gevşetilir.
5. Sağ ve sol taraftaki ayar elemanları kontrollü biçimde kullanılır.
6. Arka tekerlek konumu değiştirilerek zincir boşluğu ayarlanır.
7. Sağ ve sol taraftaki hizalama kontrol edilir.
8. Zincir boşluğu yeniden ölçülür.
9. Ayar doğruysa bağlantı ve kontra elemanları üretici değerlerine göre sıkılır.
10. Son sıkma işleminden sonra zincir boşluğu ve arka tekerlek hizası tekrar kontrol edilir.

Motosiklet Zinciri Fazla Gevşek Olursa Ne Olur?

Zincirin üretici değerinden fazla gevşek olması hareket aktarımında düzensizliklere neden olabilir. Gaz açma ve kapama sırasında zincirdeki boşluğun etkisi daha belirgin hissedilebilir.

Aşırı gevşek zincir;

• Hareket aktarımında vuruntu ve düzensizliğe,
• Zincir ve dişlilerde uygun olmayan çalışma koşullarına,
• Zincirin çevresindeki parçalara temas etmesine,
• Uygun olmayan çalışma koşullarında zincirin dişli üzerindeki hareketinin bozulmasına

neden olabilir.

Motosiklet Zinciri Fazla Gergin Olursa Ne Olur?

Zincirin gereğinden fazla gergin ayarlanması da doğru değildir. Süspansiyon hareket ettikçe zincirin çalışma geometrisi değişebileceği için zincirin üretici tarafından belirlenen boşluğa sahip olması gerekir.

Aşırı gergin zincir;

• Zincir üzerindeki çekme yükünü artırabilir.
• Zincir ve dişlilerin aşınmasını hızlandırabilir.
• Vites kutusu çıkış mili ve ilgili yataklar üzerinde ilave yük oluşturabilir.
• Arka süspansiyonun hareketi sırasında zincirin gereğinden fazla gerilmesine neden olabilir.

Arka Tekerlek Hizası Neden Önemlidir?

Zincir ayarı sırasında arka tekerleğin sağ ve sol tarafının uygun şekilde ayarlanması gerekir. Tekerlek hizasının bozuk olması zincirin ön ve arka dişli üzerinde uygun olmayan açıyla çalışmasına neden olabilir.

Bu nedenle sağ ve sol ayar elemanları mümkün olduğunca eşit ve kontrollü şekilde ayarlanmalı, üreticinin belirttiği hizalama yöntemi kullanılmalıdır. Salıncak üzerindeki hizalama işaretleri yardımcı olabilir ancak üretici tarafından belirtilen kontrol yöntemi esas alınmalıdır.

Zincir Ayarı Sonrası Yapılacak Kontroller

Motosiklet zincir ayarı tamamlandıktan sonra işlem hemen bitmiş kabul edilmemelidir. Bağlantılar sabitlendikten sonra sistem tekrar kontrol edilmelidir.

Son kontrolde aşağıdaki noktalar incelenmelidir:

• Zincir boşluğu yeniden ölçülmelidir.
• Arka tekerlek hizası kontrol edilmelidir.
• Ayar cıvataları ve kontra somunları kontrol edilmelidir.
• Arka tekerlek mili bağlantısının uygun şekilde sıkıldığı doğrulanmalıdır.
• Zincirin dişliler üzerinde düzgün hareket ettiği kontrol edilmelidir.
• Zincirin çevredeki parçalara anormal temasının bulunmadığı kontrol edilmelidir.

Zincir Ayarında Üretici Servis Bilgilerinin Önemi

Motosikletlerde zincir boşluğu, ölçüm yöntemi, arka tekerlek mili sıkma torku ve gerdirme mekanizmasının çalışma şekli modelden modele değişebilir. Bu nedenle zincir ayarı yalnızca genel bilgilere göre yapılmamalıdır.

İşlem sırasında motosiklet üreticisinin servis kataloğunda veya kullanım kılavuzunda belirtilen zincir boşluğu, ölçüm konumu, sıkma torkları ve işlem sırası esas alınmalıdır.

Motosiklet Zincir Ayarı Konu Özeti

Sonuç olarak motosiklet zincir ayarı, zincirin gereğinden fazla gevşek veya gergin çalışmasını önlemek ve hareket aktarma sisteminin uygun koşullarda çalışmasını sağlamak amacıyla yapılır. Ayar sırasında zincir boşluğu kadar arka tekerlek hizası ve gerdirme sistemindeki bağlantı elemanlarının doğru kullanılması da önemlidir.

• Zincir boşluğu üretici tarafından belirtilen değerde olmalıdır.
• Zinciri tamamen gergin hale getirmek doğru bir ayar yöntemi değildir.
• Zincir gerdirme sistemi arka tekerlek konumunun değiştirilmesine yardımcı olur.
• Ayar cıvataları, kontra somunları ve ayar blokları zincir ayarında görev yapabilir.
• Gerdirme mekanizmasının yapısı motosiklet modeline göre değişebilir.
• Zincirin farklı noktalarındaki boşluk kontrol edilmelidir.
• Sağ ve sol ayarların uygun olması arka tekerlek hizası açısından önemlidir.
• Aşırı gevşek ve aşırı gergin zincir uygun değildir.
• Ayar tamamlandıktan sonra zincir boşluğu ve tekerlek hizası yeniden kontrol edilmelidir.
• Üreticinin servis bilgileri ve sıkma değerleri esas alınmalıdır.

10. Hafta Değerlendirme Soruları

1. Motosiklet zincir ayarı neden yapılır?
2. Zincir gerdirme sisteminin görevi nedir?
3. Zincir ayarında kullanılan temel bağlantı elemanları nelerdir?
4. Cıvatalı zincir gerdirme sistemi nasıl çalışır?
5. Eksantrik zincir gerdirme sisteminin çalışma prensibi nedir?
6. Zincir boşluğu ne anlama gelir?
7. Zincirin farklı noktalarından kontrol edilmesinin nedeni nedir?
8. Aşırı gevşek bir motosiklet zinciri hangi sorunlara neden olabilir?
9. Aşırı gergin bir motosiklet zinciri neden sakıncalıdır?
10. Zincir ayarı sırasında arka tekerlek hizasının kontrol edilmesi neden önemlidir?
