Motosiklet Kavrama Sistemi: Görevi, Çeşitleri ve Çalışması

Motosiklet kavrama sistemi, motor ile vites kutusu arasındaki güç aktarımını gerektiğinde kesen, kontrollü olarak yeniden sağlayan ve motosikletin düzgün şekilde hareket etmesine yardımcı olan hareket aktarma sistemlerinden biridir. Kavrama sistemi günlük kullanımda genellikle debriyaj olarak adlandırılır.

Motor çalışırken krank mili sürekli dönmesine rağmen motosikletin her zaman hareket etmesi istenmez. Motosikletin durabilmesi, ilk hareketin kontrollü gerçekleştirilebilmesi ve vites değiştirilebilmesi için motor ile vites kutusu arasındaki güç bağlantısının kontrol edilmesi gerekir. Bu görevi kavrama sistemi gerçekleştirir.

Motosiklet Kavrama Sistemi Nedir?

Kavrama sistemi, motor tarafından üretilen dönme hareketi ve torkun vites kutusuna aktarılmasını kontrol eden mekanizmadır. Kavrama devredeyken motor ile vites kutusu arasında güç aktarımı sağlanır. Kavrama ayrıldığında ise motor ile vites kutusu arasındaki güç aktarımı kesilir veya büyük ölçüde azaltılır.

Böylece motor çalışmaya devam ederken motosiklet durabilir ve sürücü uygun şartlarda vites değiştirebilir.

Motosiklet Kavrama Sisteminin Görevleri Nelerdir?

Motosiklet kavrama sisteminin temel görevleri şunlardır:

• Motor ile vites kutusu arasındaki güç aktarımını sağlamak.
• Gerektiğinde motor ile vites kutusu arasındaki güç aktarımını kesmek.
• Motosikletin ilk hareketinin kontrollü ve yumuşak gerçekleşmesini sağlamak.
• Vites değiştirme işleminin gerçekleştirilebilmesine yardımcı olmak.
• Motor torkunun hareket aktarma sistemine kontrollü biçimde iletilmesini sağlamak.
• Kalkış sırasında motor gücünün kademeli olarak aktarma organlarına iletilmesine yardımcı olmak.

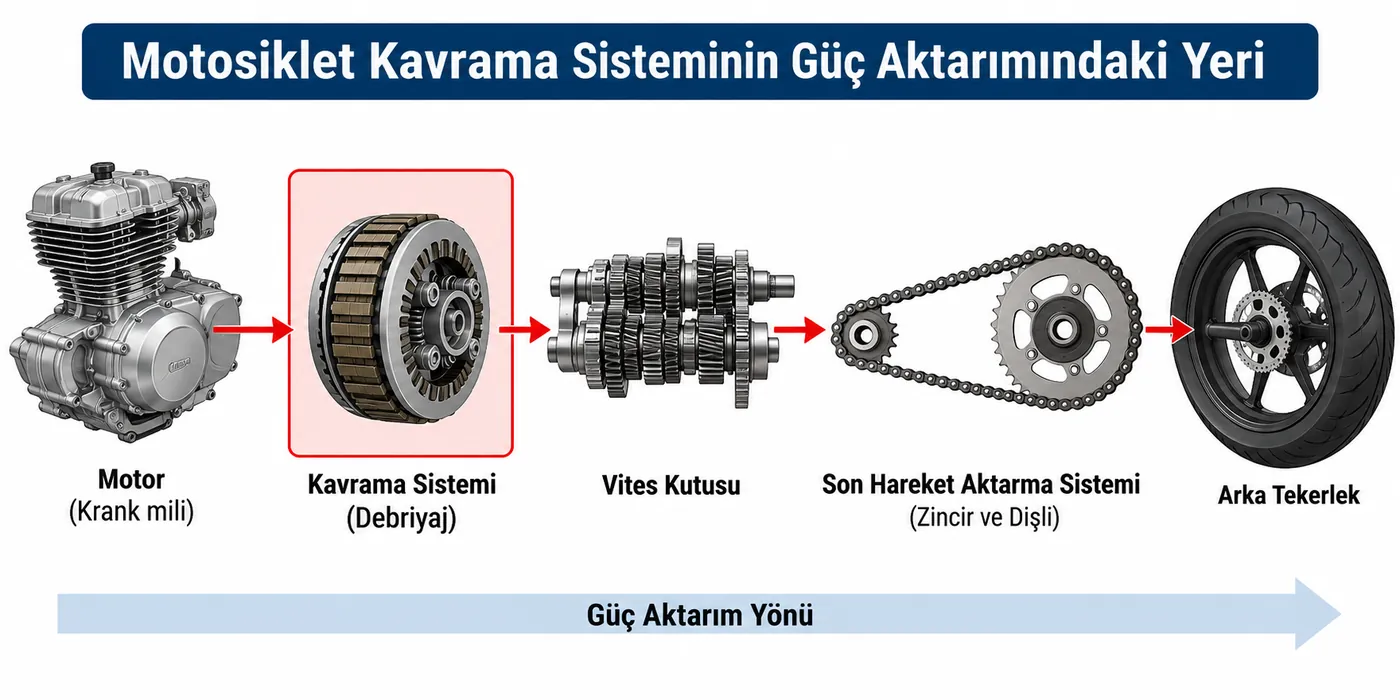

Motosiklet Kavrama Sistemi Nerede Bulunur?

Kavrama sistemi güç aktarım zincirinde motor ile vites kutusu arasında görev yapar. Motor tarafından oluşturulan dönme hareketi önce kavrama sistemine, kavrama üzerinden de vites kutusuna aktarılır.

Temel güç aktarım sırası şu şekilde gösterilebilir:

1. Motor güç üretir.
2. Motorun dönme hareketi kavrama sistemine ulaşır.
3. Kavrama güç aktarımını kontrol eder.
4. Hareket vites kutusuna aktarılır.
5. Vites kutusundan çıkan hareket son hareket aktarma sistemine iletilir.
6. Zincir, kayış veya şaft sistemi üzerinden arka tekerlek hareket ettirilir.

Bir önceki derste ele aldığımız zincir ve dişli sistemi, bu güç aktarım zincirinin vites kutusundan sonraki bölümlerinden biridir.

Kavrama Sistemi Nasıl Çalışır?

Kavrama sisteminin temel çalışma prensibi motor ile vites kutusu arasındaki mekanik bağlantının kontrollü şekilde birleştirilmesi ve ayrılması esasına dayanır.

Sürücü kavrama kumandasını kullandığında kavrama mekanizması üzerindeki baskı değiştirilir. Böylece motor tarafındaki kavrama elemanları ile vites kutusu tarafındaki elemanlar arasındaki güç aktarımı kontrol edilir.

Kavrama Devredeyken

Kavrama tamamen devrede olduğunda kavrama elemanları birbirine yeterli kuvvetle temas eder. Motor tarafından oluşturulan tork kavrama üzerinden vites kutusuna aktarılır. Böylece güç aktarımının devam etmesi sağlanır.

Kavrama Ayrıldığında

Sürücü kavrama kumandasını kullandığında kavrama elemanları üzerindeki baskı azaltılır ve motor ile vites kutusu arasındaki güç aktarımı kesilir veya önemli ölçüde azaltılır. Bu durum vites değiştirme ve durma gibi işlemlerin gerçekleştirilmesine yardımcı olur.

Kavrama Kademeli Olarak Birleştirildiğinde

İlk hareket sırasında kavrama bir anda tamamen birleştirilmez. Kavrama elemanlarının kontrollü biçimde temas etmesiyle motor torku vites kutusuna kademeli olarak aktarılır. Böylece motosikletin daha kontrollü şekilde harekete geçmesi sağlanır.

Motosikletlerde Kavrama Çeşitleri Nelerdir?

Motosikletlerde kullanılan kavrama sistemleri yapısına, çalışma ortamına ve kumanda yöntemine göre farklı şekillerde sınıflandırılabilir. Motosikletin yapısı ve kullanım amacı hangi kavrama sisteminin kullanılacağını etkiler.

Lamelli Kavrama

Lamelli kavrama, birden fazla sürtünme ve ara plakasının birlikte çalıştığı kavrama sistemidir. Çok sayıda plakanın kullanılması sayesinde sınırlı bir alanda yeterli sürtünme yüzeyi elde edilebilir. Bu nedenle motosikletlerde yaygın olarak kullanılır.

Islak Kavrama

Islak kavramalarda kavrama plakaları uygun yağlama ortamında çalışır. Yağ; kavrama elemanlarının çalışma koşullarını, soğutulmasını ve aşınma davranışını etkiler. Kullanılacak yağın motosiklet üreticisinin belirttiği özelliklere uygun olması önemlidir.

Kuru Kavrama

Kuru kavramalarda sürtünme elemanları yağ içerisinde çalışmaz. Sistemin yapısı ve çalışma özellikleri ıslak kavramalardan farklıdır. Kullanılan kavrama tipi motosikletin tasarımına bağlıdır.

Manuel Kavrama

Manuel kavrama sisteminde sürücü kavrama kumandasını doğrudan kontrol eder. Sürücü kavrama kolunu kullanarak motor ile vites kutusu arasındaki güç aktarımını düzenler.

Otomatik ve Yarı Otomatik Kavrama

Bazı motosiklet ve benzeri araçlarda kavrama işlemi sürücünün doğrudan kavrama kolunu kullanmasına gerek kalmadan mekanik veya elektronik sistemler yardımıyla gerçekleştirilebilir. Sistemin çalışma şekli kullanılan tasarıma göre değişir.

Lamelli Motosiklet Kavraması Nedir?

Motosikletlerde yaygın olarak kullanılan lamelli kavrama sistemi, birden fazla sürtünme plakası ile ara plakasının sırayla yerleştirilmesiyle oluşturulur. Plakaların birbirine bastırılması sonucunda sürtünme kuvveti meydana gelir ve motor torku vites kutusuna aktarılır.

Kavrama ayrıldığında plakalar üzerindeki baskı azaltılır. Böylece plakaların birbirlerine göre hareket edebilmesine imkân sağlanır ve güç aktarımı kesilir veya azaltılır.

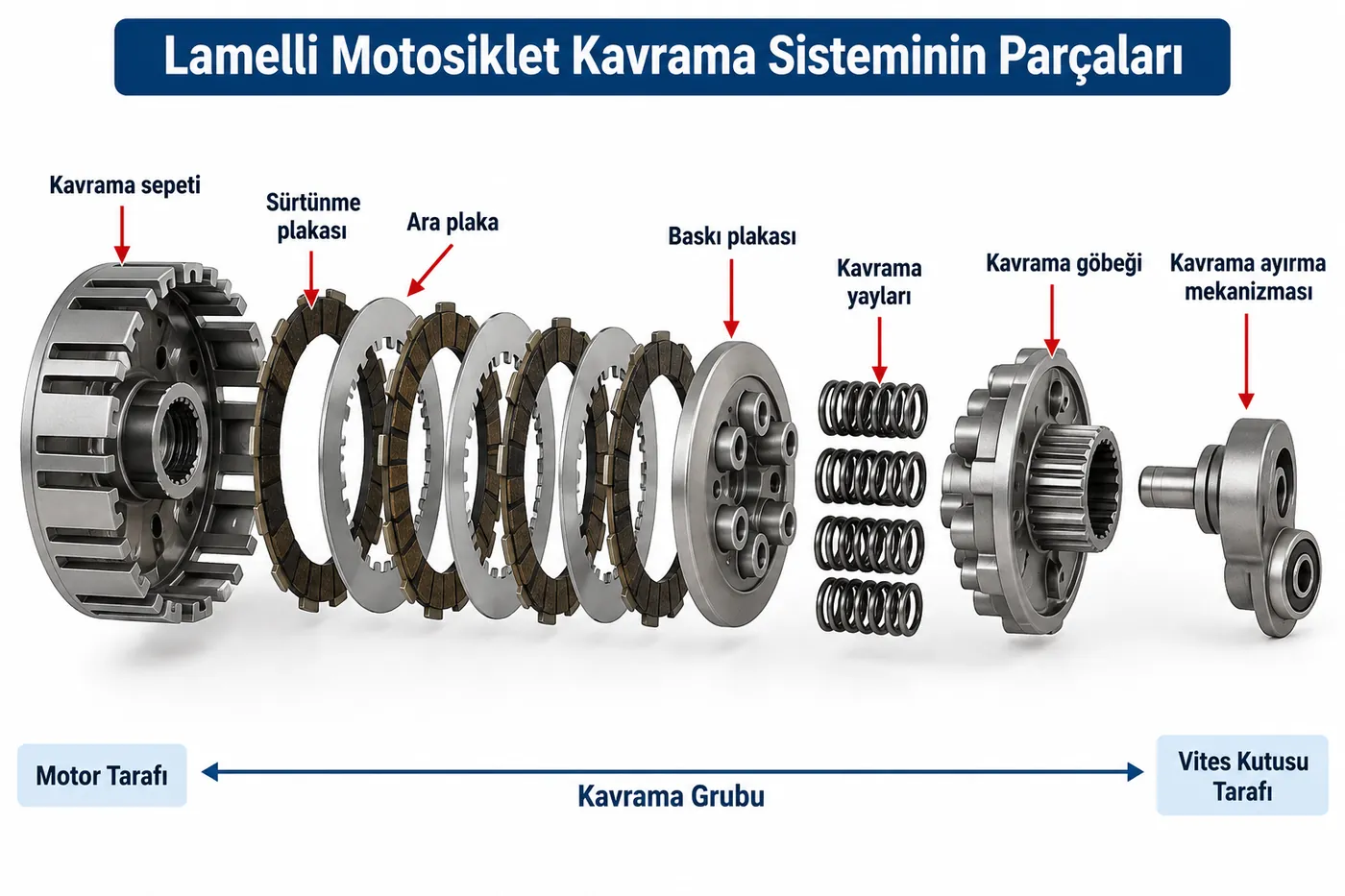

Lamelli Kavrama Sisteminin Parçaları Nelerdir?

Lamelli kavrama sisteminin yapısı motosiklet modeline göre değişebilmekle birlikte sistemde temel olarak aşağıdaki elemanlar bulunabilir:

• Kavrama sepeti: Kavrama grubunun temel taşıyıcı elemanlarından biridir ve motor tarafından gelen hareketin kavrama grubuna iletilmesinde görev alır.
• Kavrama göbeği: Kavrama grubunun iç bölümünde yer alır ve hareketin vites kutusu tarafına aktarılmasında görev yapar.
• Sürtünme plakaları: Yüzeylerinde sürtünme malzemesi bulunan ve tork aktarımında görev yapan plakalardır.
• Ara plakalar: Sürtünme plakaları arasında bulunan metal plakalardır.
• Baskı plakası: Kavrama plaka grubuna baskı uygulanmasına yardımcı olur.
• Kavrama yayları: Baskı plakasına gerekli kuvveti uygulayarak plakaların birbirine bastırılmasına yardımcı olur.
• Kavrama ayırma mekanizması: Sürücünün kavrama kumandasını kullanmasıyla baskı kuvvetinin azaltılmasını ve kavramanın ayrılmasını sağlar.

Kavrama sisteminin parça sayısı ve parçaların yapısı motosiklet üreticisinin kullandığı tasarıma göre farklılık gösterebilir.

Sürtünme Plakası ile Ara Plaka Arasındaki Fark Nedir?

Lamelli kavramada sürtünme plakaları ve ara plakalar dönüşümlü olarak yerleştirilir. Bu iki parça görünüş ve görev bakımından birbirinden farklıdır.

Sürtünme plakalarının yüzeylerinde sürtünme katsayısını artırmaya yardımcı olan özel sürtünme malzemeleri bulunur. Ara plakalar ise çoğunlukla metal yapıdadır ve sürtünme plakalarıyla birlikte çalışır.

Plakalar birbirine bastırıldığında oluşan sürtünme kuvveti sayesinde kavrama grubu birlikte dönerek motor torkunun aktarılmasını sağlar.

Lamelli Kavrama Nasıl Çalışır?

Lamelli kavramanın çalışması kavrama plakalarına uygulanan baskının değiştirilmesi esasına dayanır.

Kavrama Birleşmiş Durumdayken

Kavrama yayları baskı plakası üzerinden sürtünme ve ara plakalarını birbirine bastırır. Plakalar arasındaki sürtünme kuvveti sayesinde kavrama elemanları birlikte dönmeye çalışır ve motor torku vites kutusuna aktarılır.

Kavrama Ayrılmış Durumdayken

Sürücü kavrama kumandasını kullandığında ayırma mekanizması baskı plakasına etki eder. Plakalara uygulanan baskı azalır ve plakaların birbirlerine göre hareket edebilmesine imkân oluşur. Böylece motor ile vites kutusu arasındaki tork aktarımı kesilir veya büyük ölçüde azaltılır.

Kavrama Bırakılırken

Sürücü kavrama kumandasını kontrollü biçimde bıraktığında plakalar üzerindeki baskı kademeli olarak artar. Sürtünme kuvvetinin artmasıyla motor torku vites kutusuna giderek daha fazla aktarılır. Kavrama tamamen birleştiğinde güç aktarımı tam olarak gerçekleşir.

Kavrama Sisteminde Sürtünmenin Önemi

Lamelli kavrama sisteminde tork aktarımının temelinde sürtünme kuvveti bulunur. Sürtünme plakaları ile ara plakalar birbirine yeterli kuvvetle bastırıldığında plakalar arasında motor torkunun aktarılmasını sağlayacak sürtünme oluşur.

Sürtünme yüzeylerinin aşınması, uygun olmayan yağ kullanımı veya kavrama elemanlarının çalışma koşullarının bozulması sistemin tork aktarma özelliklerini etkileyebilir. Bu nedenle kavrama sisteminde kullanılan parçaların ve yağın üretici özelliklerine uygun olması önemlidir.

Kavrama Yaylarının Görevi Nedir?

Kavrama yayları, baskı plakası üzerinden kavrama plaka grubuna gerekli baskı kuvvetinin uygulanmasını sağlar. Bu kuvvet sürtünme plakaları ile ara plakaların birbirine yeterli şekilde temas etmesine yardımcı olur.

Kavrama yaylarının özellikleri motosiklet modeline ve kavrama tasarımına göre değişebilir. Yayların kontrol ve ölçüm işlemlerinde üreticinin servis değerleri esas alınmalıdır.

Motosiklet Kavrama Sisteminde Dikkat Edilecek Noktalar

Kavrama sistemi motor gücünün aktarılmasında önemli görev yaptığı için çalışma durumu düzenli olarak değerlendirilmelidir.

• Kavrama kumandasının çalışma durumu kontrol edilmelidir.
• Kavramanın düzgün şekilde ayırıp birleştirdiği gözlemlenmelidir.
• Anormal ses, titreşim veya çalışma düzensizlikleri dikkate alınmalıdır.
• Islak kavramalarda üreticinin belirttiği özelliklere uygun yağ kullanılmalıdır.
• Kavrama ayarları üretici servis bilgilerine göre yapılmalıdır.
• Kavrama parçalarının ölçüm ve değerlendirmesinde üretici sınır değerleri kullanılmalıdır.

Kavrama sisteminin sökülmesi, parçalarının ayrıntılı kontrolü ve kavrama ayarlarının yapılması sonraki haftanın uygulama konusu olarak ele alınacaktır.

Motosiklet Kavrama Sistemi Konu Özeti

Sonuç olarak motosiklet kavrama sistemi, motor ile vites kutusu arasındaki güç aktarımını kontrol eden temel hareket aktarma sistemlerinden biridir. Kavrama sayesinde motor torku gerektiğinde vites kutusuna aktarılır, gerektiğinde ise güç aktarımı kesilerek vites değiştirme ve kontrollü kalkış işlemleri gerçekleştirilebilir.

• Kavrama sistemi motor ile vites kutusu arasında görev yapar.
• Kavramanın temel görevi güç aktarımını kontrol etmektir.
• Kavrama ilk hareket ve vites değiştirme işlemlerine yardımcı olur.
• Motosikletlerde farklı kavrama sistemleri kullanılabilir.
• Lamelli kavramalar motosikletlerde yaygın olarak kullanılır.
• Lamelli kavramada sürtünme ve ara plakaları birlikte çalışır.
• Kavrama yayları plaka grubuna baskı uygulanmasını sağlar.
• Kavrama birleştiğinde motor torku vites kutusuna aktarılır.
• Kavrama ayrıldığında güç aktarımı kesilir veya azaltılır.
• Kavrama parçalarının kontrolünde üretici servis bilgileri esas alınmalıdır.

11. Hafta Değerlendirme Soruları

1. Motosiklet kavrama sisteminin temel görevi nedir?
2. Kavrama sistemi motosikletin güç aktarım sisteminde nerede bulunur?
3. Kavrama sisteminin ilk hareket sırasında görevi nedir?
4. Motosikletlerde kullanılan kavrama çeşitleri nelerdir?
5. Lamelli kavrama nedir?
6. Lamelli kavramanın temel parçaları nelerdir?
7. Sürtünme plakası ile ara plaka arasındaki fark nedir?
8. Kavrama yaylarının görevi nedir?
9. Kavrama birleştiğinde güç aktarımı nasıl gerçekleşir?
10. Kavrama ayrıldığında motor ile vites kutusu arasındaki güç aktarımı nasıl değişir?
