Elektronik Kontrol Ünitesi Nedir?

Araçlarda Kullanılan Elektronik Kontrol Ünitesi (ECU) Nedir? Görevleri, Çalışma Prensibi ve Arıza Belirtileri

Modern araçlarda motorun daha verimli çalışmasını sağlayan en önemli sistemlerden biri Elektronik Kontrol Ünitesi (ECU)‘dur. Günümüzde üretilen benzinli, dizel, hibrit ve elektrikli araçların tamamında birçok farklı ECU bulunmaktadır. Bu üniteler motorun çalışmasını kontrol etmekten fren sistemine, hava yastıklarından şanzımana kadar birçok sistemi yönetmektedir.

Eskiden araçlarda birçok işlem tamamen mekanik parçalarla yapılırken, günümüzde elektronik kontrol sistemleri sayesinde araçlar daha güvenli, daha ekonomik ve daha çevreci hale gelmiştir.

Motor Dersi olarak bu yazıda ECU’nun ne olduğu, görevleri, yapısı, çalışma prensibi, araçlarda kullanılan ECU çeşitleri, sensörlerle ilişkisi, arıza belirtileri ve kontrol yöntemleri ayrıntılı olarak anlatılmaktadır.

Elektronik Kontrol Ünitesi (ECU), araç üzerindeki elektronik sistemlerden gelen bilgileri değerlendiren ve bu bilgilere göre ilgili sistemleri yöneten elektronik kontrol birimidir. ECU’nun temel çalışma mantığını anlamak, modern araçlarda kullanılan motor yönetimi ve elektronik sistemlerin çalışma prensibini kavramak açısından önemlidir.

ECU’nun Tarihsel Gelişimi

İlk otomobillerde elektronik kontrol sistemi bulunmuyordu.

Yakıt sistemi;

• Karbüratör
• Mekanik distribütör
• Mekanik avans sistemi

ile çalışıyordu.

1970’li yıllarda çevre kirliliğini azaltmak amacıyla elektronik kontrol sistemleri geliştirildi.

1980’lerden sonra elektronik yakıt enjeksiyonu kullanılmaya başlandı.

2000 yılından itibaren ise araçlarda çok sayıda elektronik kontrol ünitesi kullanılmaya başlandı.

Günümüzde bazı gelişmiş araçlarda çok sayıda elektronik kontrol modülü bulunabilmektedir.

ECU Neden Kullanılır?

Elektronik kontrol sistemleri araçlarda birçok önemli görevin daha hassas şekilde gerçekleştirilmesini sağlar.

Yakıt Tüketimini Azaltır

Motorun çalışma şartlarına göre gerekli yakıt miktarının belirlenmesine yardımcı olur. Böylece gereğinden fazla yakıt püskürtülmesinin önüne geçilmesine katkı sağlar.

Performansı Artırır

Motorun farklı devir ve yük şartlarında uygun çalışma değerlerinin oluşturulmasına yardımcı olur.

Emisyonu Düşürür

Motorun çalışma parametrelerini kontrol ederek egzoz gazındaki zararlı maddelerin azaltılmasına ve emisyon standartlarının karşılanmasına yardımcı olur.

Motoru Korur

Aşırı sıcaklık, yağ basıncı düşmesi, turbo aşırı basıncı ve vuruntu gibi çalışma koşullarında gerekli koruma stratejilerinin uygulanmasına yardımcı olur.

Arıza Tespiti Yapabilir

ECU oluşan bazı arızaları hafızasına kaydedebilir. Bu bilgiler uygun bir teşhis cihazı kullanılarak okunabilir.

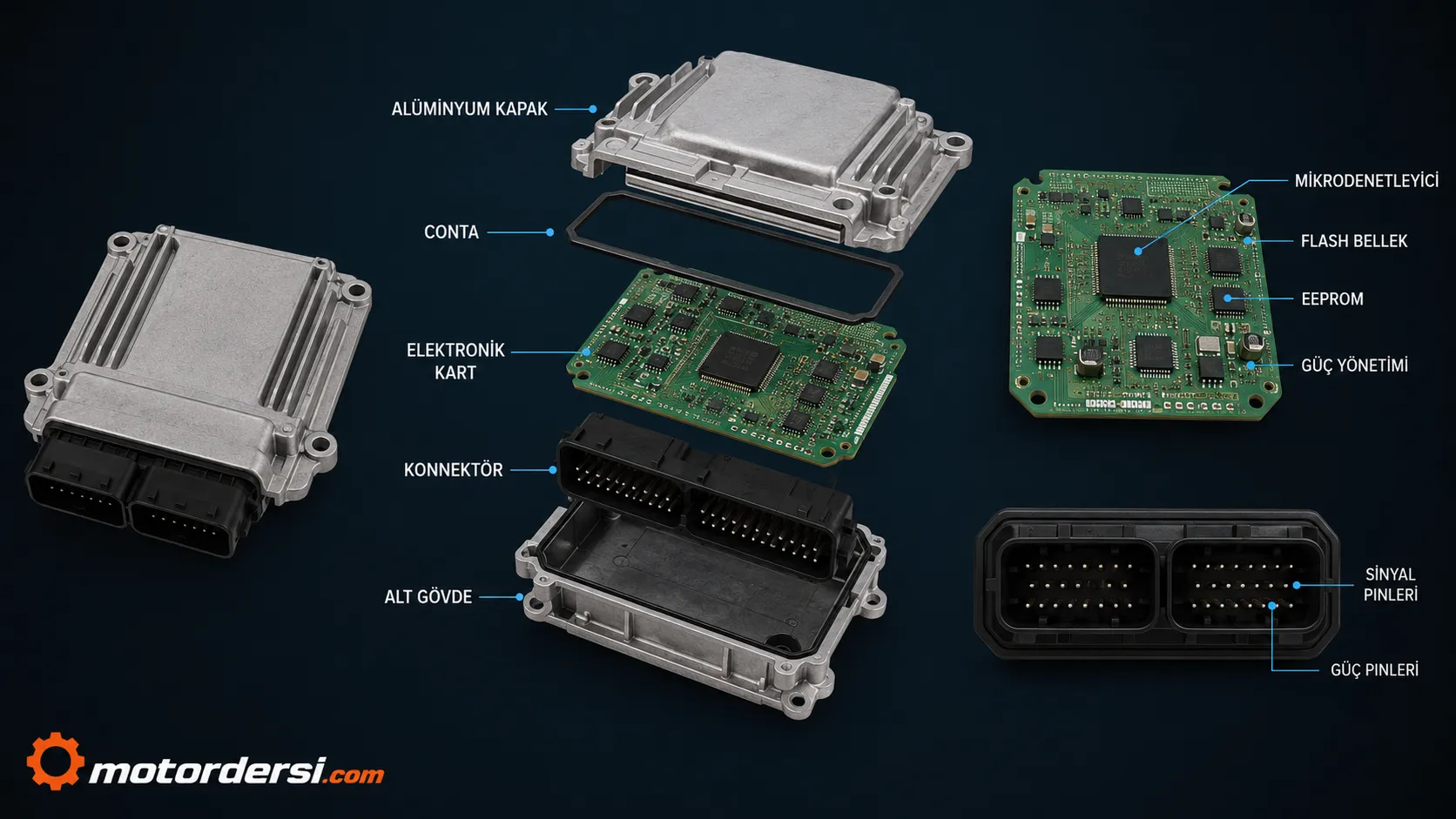

ECU’nun YapısıBir ECU, içerisinde farklı elektronik devreler ve mikroişlemci bulunan gelişmiş bir elektronik kontrol sistemidir.

İçerisinde aşağıdaki temel elektronik bölümler bulunur.

Mikroişlemci (CPU)

ECU’nun işlem yapan bölümüdür. Sensörlerden gelen bilgileri değerlendirir ve programlanan çalışma stratejilerine göre gerekli hesaplamaları gerçekleştirir.

Hafıza (Memory)

ECU içerisinde farklı amaçlarla kullanılan hafıza bölümleri bulunur.

ROM

ECU’nun çalışması için gerekli temel yazılım ve program bilgileri bu tür hafıza alanlarında bulunabilir.

RAM

Geçici çalışma belleğidir. ECU çalışırken yapılan hesaplamalar ve geçici veriler burada işlenebilir.

EEPROM veya Flash Bellek

Kalıcı ayarların ve yazılım bilgilerinin saklanmasında kullanılabilir. Araç üreticisinin servis prosedürlerine bağlı olarak yazılım güncellemeleri uygulanabilir.

Giriş Devreleri

Giriş devreleri, araç üzerindeki sensörlerden gelen elektriksel sinyallerin ECU tarafından alınmasını sağlar.

Örneğin;

• MAP sensörü
• Krank konum sensörü
• Gaz kelebeği sensörü

gibi sensörlerden gelen bilgiler ECU tarafından değerlendirilir.

Çıkış Devreleri

ECU tarafından hesaplanan sonuçlara göre aktüatörlerin çalıştırılmasını sağlayan devrelerdir.

Örneğin;

• Enjektörler
• Ateşleme bobinleri
• Fan rölesi
• Yakıt pompası

gibi elemanlar ECU tarafından doğrudan veya ilgili kontrol devreleri üzerinden yönetilebilir.

Güç Devresi

ECU’nun çalışabilmesi için gerekli elektrik enerjisi araç elektrik sisteminden sağlanır. ECU’nun besleme ve şase bağlantılarının doğru olması, elektronik kontrol ünitesinin sağlıklı çalışması açısından önemlidir.

Araç elektrik sistemindeki akü bağlantıları ve temel kontroller hakkında bilgi almak için Akü Sökme, Takma ve Kontrolleri konusunu inceleyebilirsiniz.

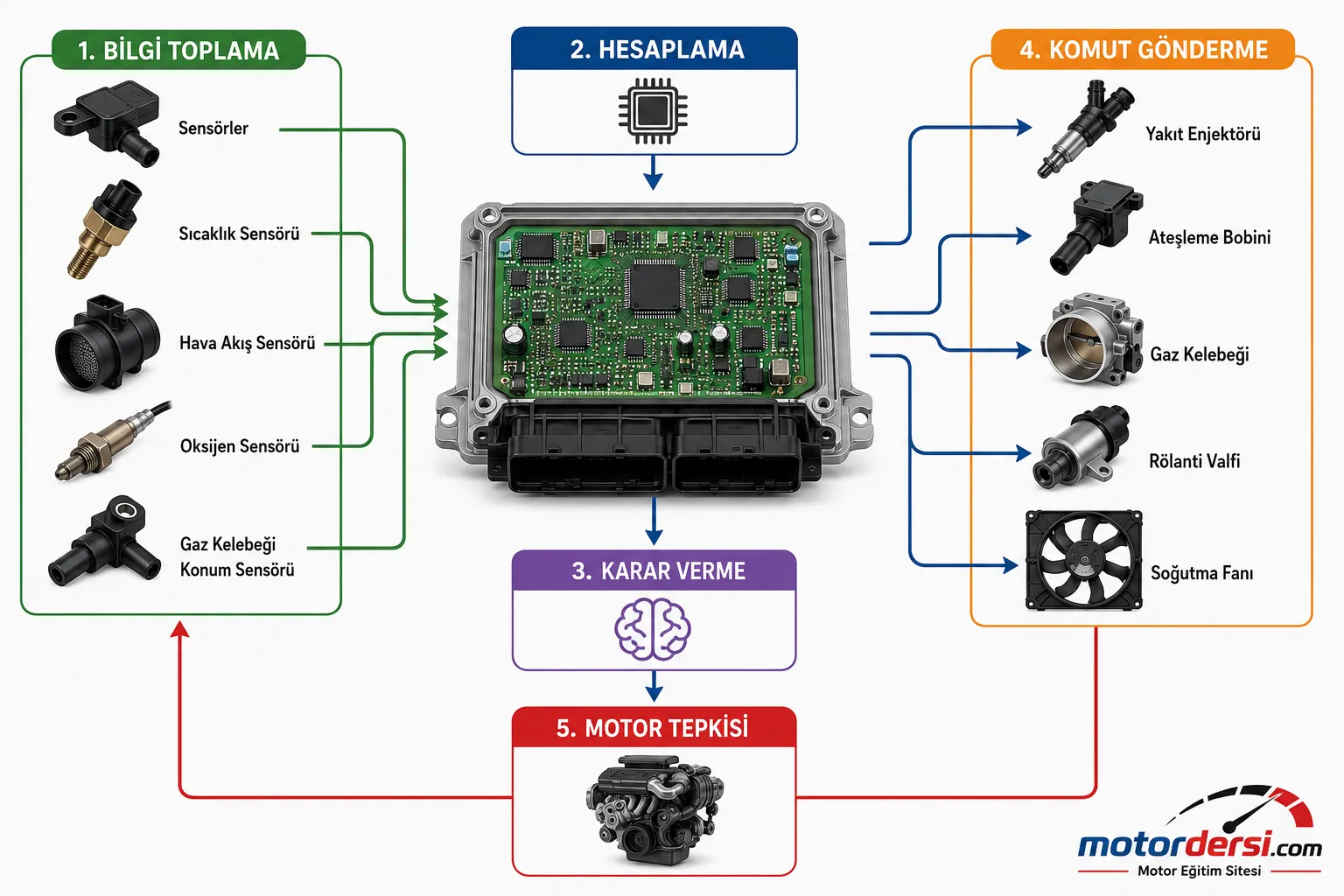

ECU Nasıl Çalışır?
ECU sürekli olarak bilgi toplama, hesaplama, karar verme ve komut gönderme işlemlerini gerçekleştirir.

1. Bilgi Toplama

Sensörlerden araç ve motorun çalışma şartları hakkında bilgiler alınır.

Örneğin;

Motor sıcaklığı

Motor devri

Gaz pedalı konumu

Emme havası sıcaklığı

Yakıt basıncı

Lambda sensörü

gibi bilgiler ECU’ya ulaşır.

2. Hesaplama

ECU tarafından alınan bilgiler yazılım içerisindeki program ve çalışma haritalarıyla karşılaştırılır. Motorun hangi şartlarda çalıştığı belirlenir.

3. Karar Verme

Yakıt miktarı, ateşleme zamanı, turbo basıncı ve rölanti kontrolü gibi çalışma parametreleri hesaplanır.

4. Komut Gönderme

Hesaplama sonucunda ECU tarafından ilgili aktüatörlere komut gönderilir.

Bunlara;

Enjektör

Ateşleme bobini

EGR valfi

Gaz kelebeği

Yakıt pompası

Fan

gibi elemanlar örnek olarak verilebilir.

Bu işlemler motor çalıştığı sürece çok hızlı şekilde tekrarlanır.

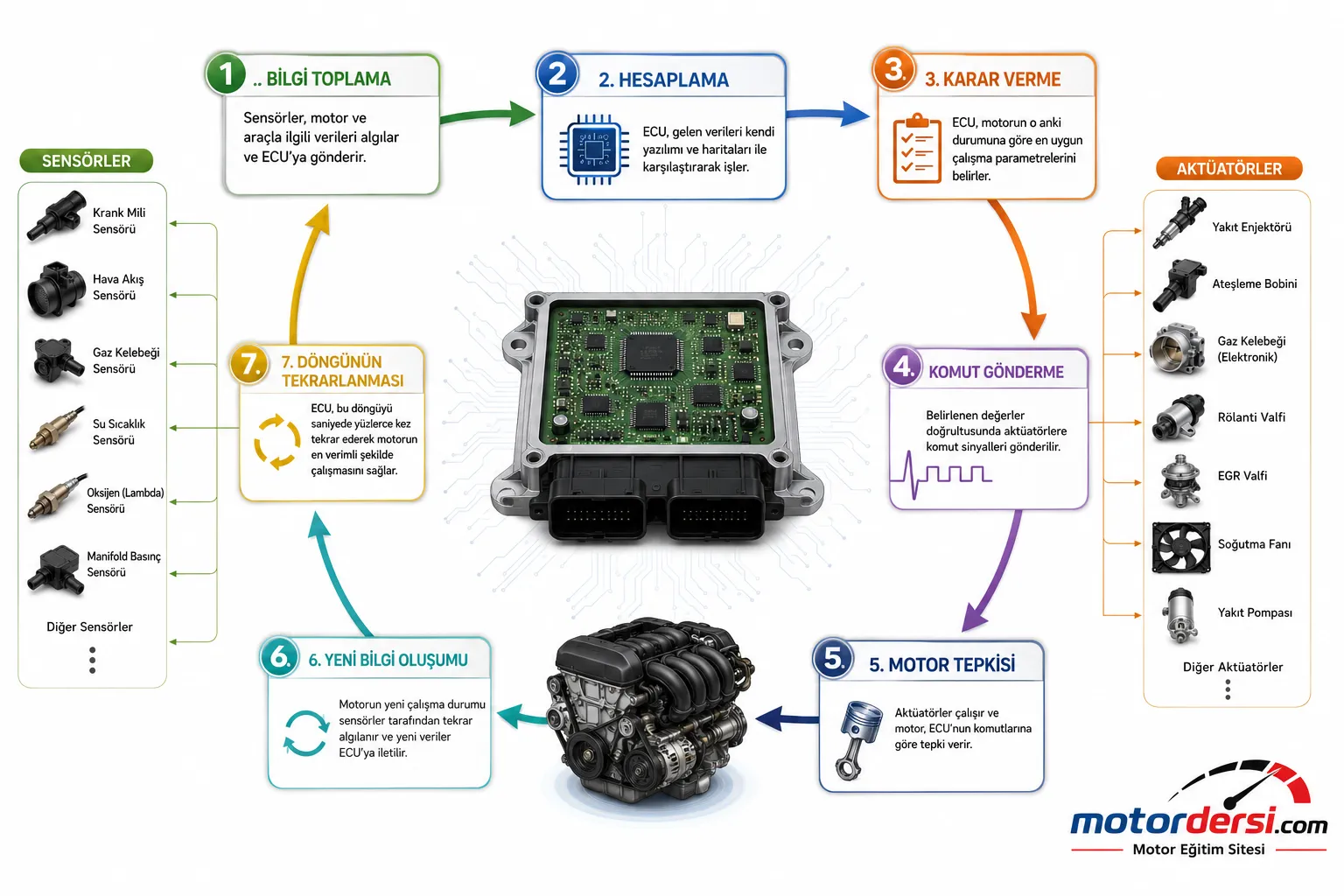

ECU’nun Çalışma Döngüsü
ECU’nun temel çalışma mantığı aşağıdaki döngüyle açıklanabilir:

Sensör → ECU → Hesaplama → Aktüatör → Motor Tepkisi → Yeni Sensör Bilgisi

Bu döngü motor çalıştığı sürece devam eder.

ECU’nun Kontrol Ettiği Sensörler

Motor ECU’su birçok sensörden bilgi alır. Otomotiv sensörleri, araç üzerindeki fiziksel değerleri elektriksel sinyallere dönüştürerek elektronik kontrol sistemlerine bilgi sağlar.

Sensörlerin genel çalışma prensipleri, çeşitleri ve temel test yöntemleri hakkında daha ayrıntılı bilgi için Otomotiv Sensörleri konusunu inceleyebilirsiniz.

En yaygın sensörlerden bazıları şunlardır:

• Krank mili konum sensörü
• Eksantrik mili konum sensörü
• MAP sensörü
• MAF sensörü
• Gaz kelebeği konum sensörü (TPS)
• Motor su sıcaklık sensörü
• Emme havası sıcaklık sensörü
• Lambda (oksijen) sensörü
• Yakıt basınç sensörü
• Yakıt sıcaklık sensörü
• Yağ basınç sensörü
• Yağ sıcaklık sensörü
• Vuruntu sensörü
• Araç hız sensörü
• Pedal konum sensörü

ECU’nun Kontrol Ettiği Aktüatörler

ECU yalnızca sensörlerden bilgi almakla kalmaz. Aynı zamanda aldığı bilgilere göre birçok aktüatörün çalışmasını da yönetir.

Bunlardan bazıları;

• Yakıt enjektörleri
• Ateşleme bobinleri
• Elektrikli gaz kelebeği
• Rölanti valfi
• EGR valfi
• Turbo wastegate valfi
• VGT turbo aktüatörü
• Yakıt pompası
• Soğutma fanı
• Karbon kanister valfi
• Kızdırma bujileri
• Değişken supap zamanlama sistemi (VVT)

ECU tarafından kumanda edilen aktüatörlerin çalışma ve kontrol yöntemleri hakkında uygulamalı bilgi için Aktivatörlerin Kontrolü Nasıl Yapılır? konusunu inceleyebilirsiniz.

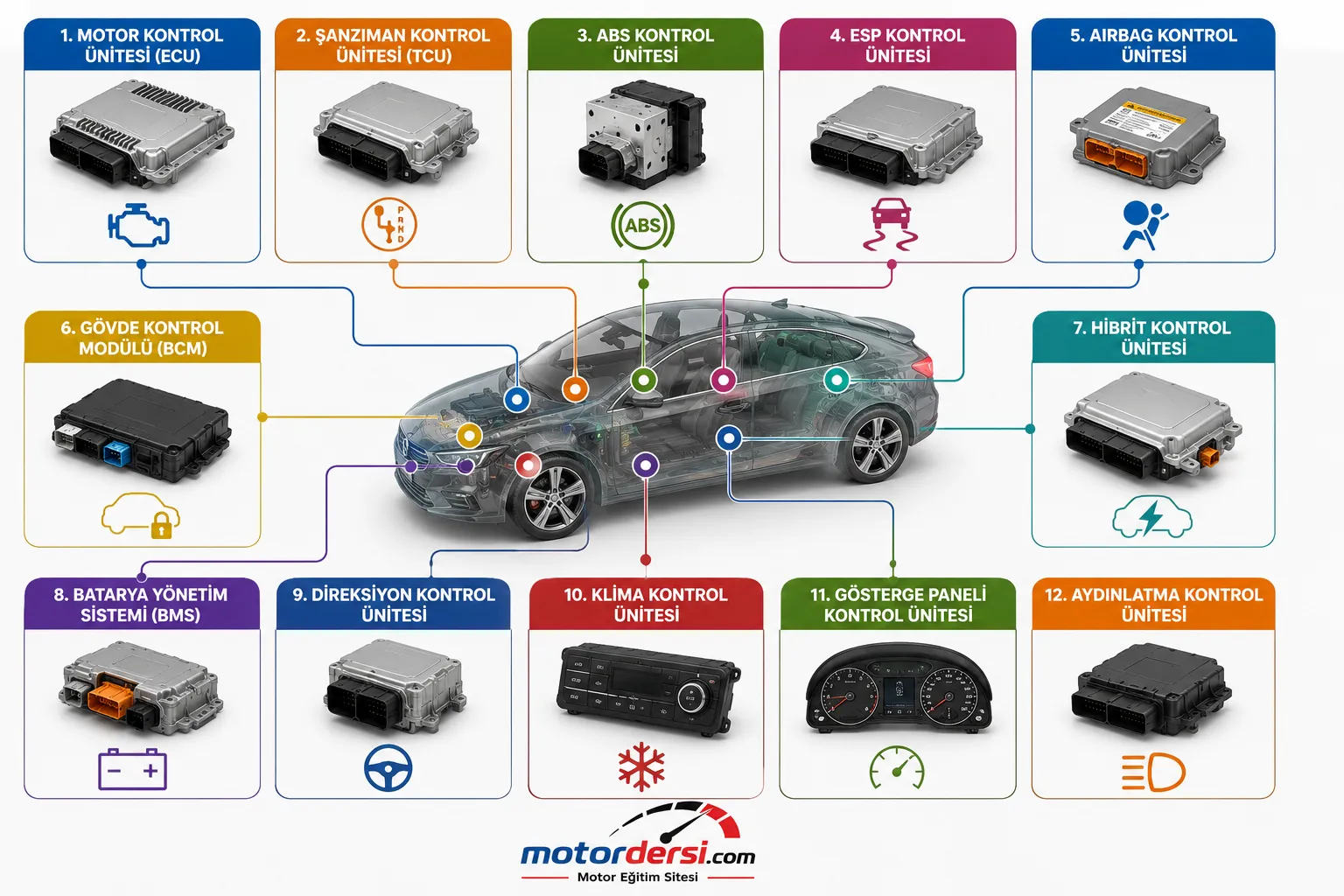

Araçlarda Kullanılan ECU Çeşitleri

Modern araçlarda tek bir ECU bulunmayabilir. Araçtaki farklı sistemlerin kontrolü için farklı elektronik kontrol üniteleri kullanılabilir.

Motor Kontrol Ünitesi (Engine ECU)

Motorun çalışma koşullarını ve motor yönetim sistemini kontrol eden temel elektronik kontrol ünitelerinden biridir.

Şanzıman Kontrol Ünitesi (TCU)

Otomatik şanzımanlarda vites geçişleri ve şanzımanın çalışma stratejilerinin yönetilmesinde görev yapar.

ABS Kontrol Ünitesi

ABS sisteminin çalışmasını yöneterek tekerleklerin kilitlenmesini önlemeye yönelik kontrol işlemlerini gerçekleştirir.

ESP Kontrol Ünitesi

Araç dinamiklerini izleyerek elektronik denge kontrol sisteminin çalışmasını yönetir.

Airbag Kontrol Ünitesi

Çarpışma algılama sistemlerinden gelen bilgiler doğrultusunda hava yastığı ve emniyet sistemlerinin çalışmasını yönetir.

Gövde Kontrol Modülü (BCM)

Farlar, camlar, merkezi kilit, silecekler ve iç aydınlatma gibi gövde ve konfor sistemlerinin kontrolünde görev yapabilir.

Hibrit Kontrol Ünitesi

Hibrit araçlarda elektrik motoru ile içten yanmalı motorun çalışma koordinasyonunun sağlanmasında görev yapar.

Batarya Yönetim Sistemi (BMS)

Elektrikli ve hibrit araçlarda bataryanın çalışma durumunu izleyen ve bataryanın yönetilmesine yardımcı olan elektronik sistemdir.

Direksiyon Kontrol Ünitesi

Elektrikli direksiyon sisteminin çalışmasının yönetilmesinde görev yapabilir.

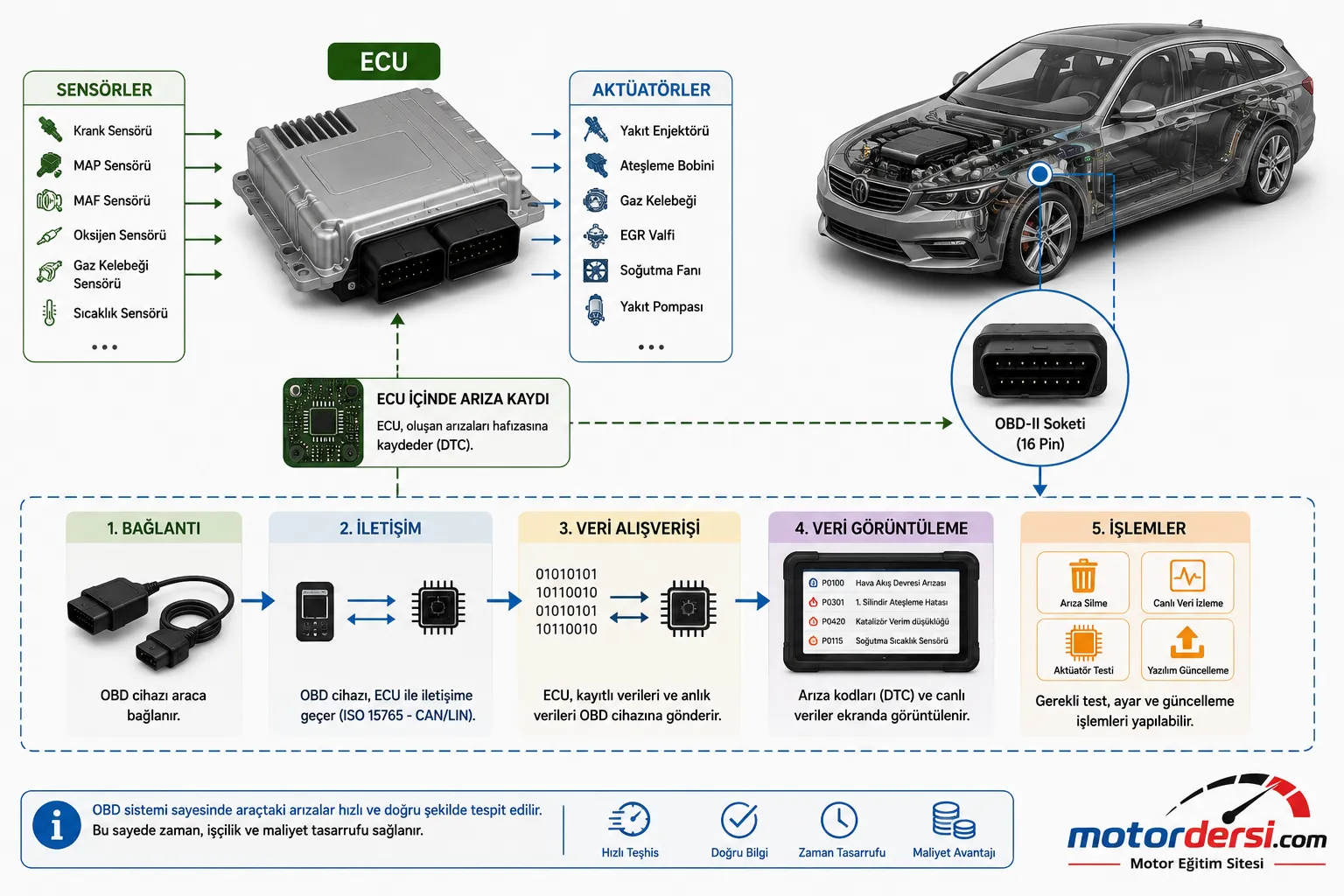

ECU ile OBD Sistemi Arasındaki İlişki

ECU tarafından kaydedilen bazı arıza bilgilerine teşhis cihazları üzerinden ulaşılabilir. OBD-II sistemi, araçtaki elektronik kontrol sistemlerinden teşhis bilgileri alınmasını sağlayan standartlardan biridir.

OBD cihazı bağlandığında;

• Arıza kodları okunabilir.
• Canlı sensör verileri izlenebilir.
• Silinen arızalar uygun şartlarda temizlenebilir.
• Bazı sistem ve parçalar teşhis cihazı üzerinden test edilebilir.
• Üreticinin servis prosedürlerine bağlı olarak bazı yazılım işlemleri gerçekleştirilebilir.

OBD-II hakkında daha ayrıntılı bilgi almak için Araçlarda Kullanılan OBD-II Nedir? konusunu inceleyebilirsiniz.

ECU ile OBD sistemi birlikte değerlendirilerek elektronik sistemlerde arıza teşhisinin daha sistematik şekilde yapılmasına yardımcı olunabilir.

ECU Yazılımı

ECU’nun çalışmasını sağlayan program ve kalibrasyon bilgilerine ECU yazılımı denir.

Bu yazılım içerisinde;

• Yakıt haritaları
• Ateşleme haritaları
• Turbo basınç haritaları
• Rölanti ayarları
• Emisyon ayarları
• Koruma stratejileri

gibi farklı çalışma parametreleri bulunabilir.

Araç üreticileri servis gereksinimlerine bağlı olarak ECU yazılım güncellemeleri yayımlayabilir. Yazılım güncelleme işlemleri üreticinin teknik prosedürlerine uygun şekilde gerçekleştirilmelidir.

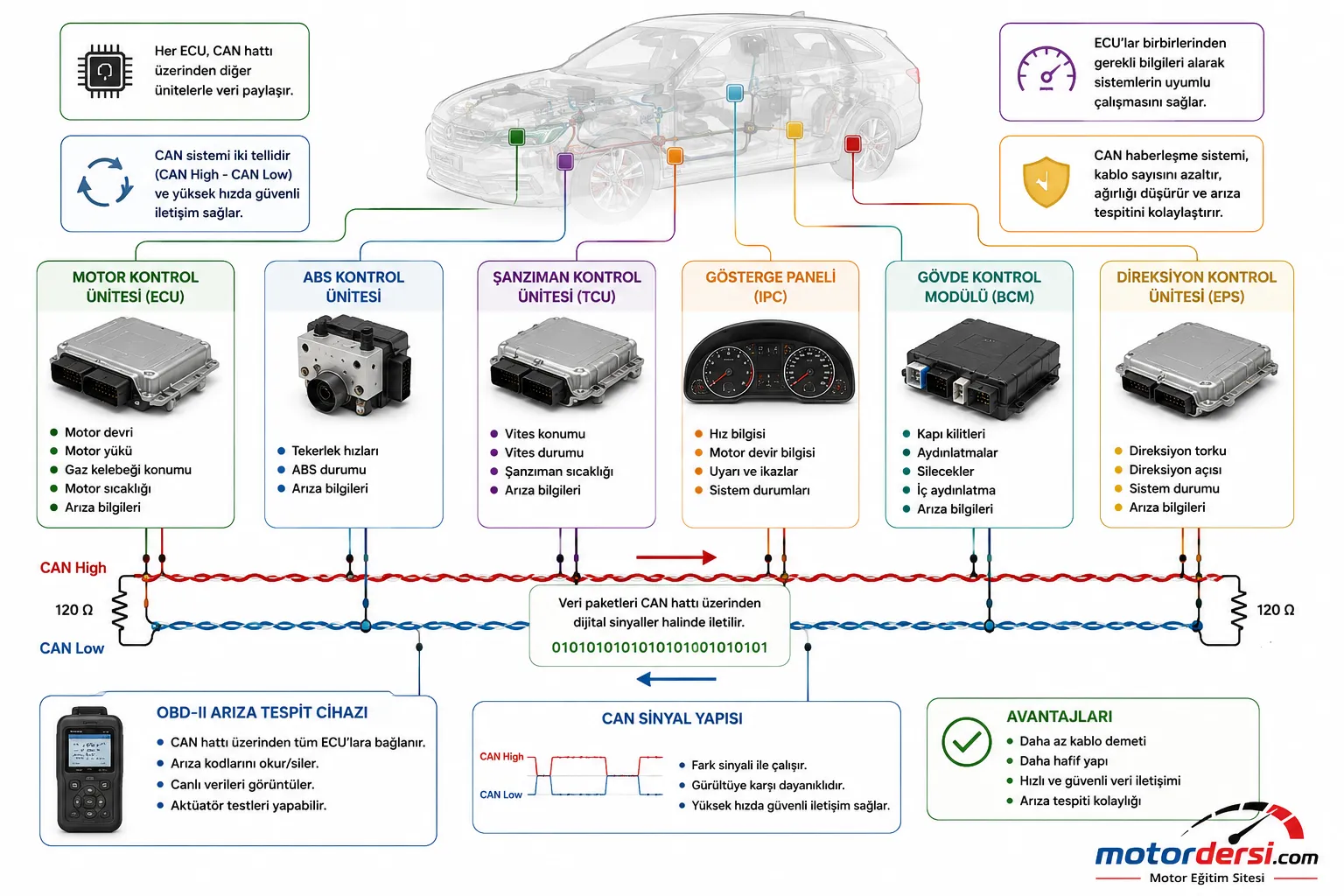

ECU ile CAN Haberleşme Sistemi

Modern araçlarda elektronik kontrol üniteleri tek başına çalışmaz. Birçok kontrol ünitesi birbirleriyle veri alışverişi yapmak için araç haberleşme ağlarını kullanır.

ECU’lar arasındaki haberleşmenin temelini oluşturan sistemlerden biri CAN (Controller Area Network) veri yoludur.

Örneğin motor ECU’su, ABS kontrol ünitesinden tekerlek hız bilgilerini, şanzıman kontrol ünitesinden vites bilgilerini ve diğer kontrol ünitelerinden ihtiyaç duyduğu farklı çalışma bilgilerini alabilir.

CAN veri yolu hakkında CAN High, CAN Low ve Gateway yapısını da içeren ayrıntılı bilgi için CAN Veri Yolu Nedir? konusunu inceleyebilirsiniz.

Bu haberleşme sayesinde farklı elektronik sistemler araç içerisinde koordineli şekilde çalışabilir.

ECU Arızalarının Nedenleri

ECU’lar dayanıklı şekilde tasarlansa da elektriksel, çevresel veya bağlantı kaynaklı bazı sorunlardan etkilenebilir.

Başlıca nedenler şunlardır:

• Akü kutup başlarının yanlış bağlanması
• Şarj sistemi arızaları
• Yüksek voltaj dalgalanmaları
• Su girmesi
• Nem
• Kısa devre
• Yanlış takviye yapılması
• Yanlış yazılım yüklenmesi
• Elektrik tesisatı arızaları
• Sensör kısa devresi
• Aşırı sıcaklık

Şarj sistemi ve alternatörün sökülmesi, kontrol edilmesi ve araç üzerinde yapılan elektriksel ölçümler hakkında uygulamalı bilgi için Şarj Sistemi İş ve İşlemleri sayfasından yararlanabilirsiniz.

ECU Arıza Belirtileri

ECU veya ECU ile bağlantılı sistemlerde meydana gelen arızalar farklı belirtilerle ortaya çıkabilir.

• Motor çalışmıyor.
• Motor geç çalışıyor.
• Motor tekliyor.
• Yakıt tüketimi artıyor.
• Rölanti düzensizleşiyor.
• Gaz yememe sorunu oluşuyor.
• Motor arıza lambası yanıyor.
• Fan sürekli çalışıyor.
• Araç stop ediyor.
• Performans düşüyor.
• Vites geçişleri bozuluyor.
• OBD cihazı ECU ile iletişim kuramıyor.

Bu belirtiler yalnızca ECU arızasından kaynaklanmayabilir. Sensör, aktüatör, kablo tesisatı, soket veya besleme problemleri de benzer belirtilere neden olabilir. Bu nedenle arıza teşhisinde sistematik kontrol yapılması gerekir.

ECU Kontrolü Nasıl Yapılır?

Bir ECU’nun arızalı olup olmadığına karar vermeden önce elektriksel besleme, tesisat, sensörler ve teşhis bilgileri birlikte değerlendirilmelidir.

Görsel Kontrol

• Soketler sağlam mı?
• Oksitlenme var mı?
• Kablo kopuğu bulunuyor mu?
• Su veya nem izi var mı?

Besleme Kontrolü

• Akü voltajı
• ECU besleme gerilimi
• Şase bağlantıları

ölçülmelidir.

Sensör Kontrolleri

ECU’ya bilgi gönderen sensörlerin doğru çalıştığından emin olunmalıdır. Sensörlerin sökülmesi, takılması ve temel elektriksel kontrolleri hakkında uygulamalı bilgi için Sensörler ve ECU Kontrolleri sayfasından yararlanabilirsiniz.

OBD Arıza Taraması

Uygun teşhis cihazı ile arıza kodları okunabilir ve canlı veriler incelenebilir.

Osiloskop Kontrolü

Krank sensörü, eksantrik sensörü ve CAN hattı gibi sinyaller gerektiğinde osiloskop ile değerlendirilebilir.

Yazılım Kontrolü

Gerekli durumlarda üreticinin önerdiği yazılım ve kalibrasyon kontrolleri uygulanabilir.

ECU Bakımında Dikkat Edilmesi Gerekenler

ECU ve elektronik kontrol sistemlerinin zarar görmemesi için elektrik bağlantıları ve servis işlemleri üretici prosedürlerine uygun şekilde yapılmalıdır.

• Akü kutup başlarını doğru bağlayın.
• Takviye yaparken kutupları karıştırmayın.
• Basınçlı suyu ECU ve soketlerine doğrudan tutmayın.
• Soketleri zorlayarak çıkarmayın.
• Kaynak işlemi yapılacaksa üreticinin servis prosedürüne uygun şekilde elektrik sistemini koruyun.
• Orijinal olmayan yazılımları bilinçsizce yüklemeyin.
• Elektrik tesisatındaki kısa devreleri ihmal etmeyin.

Sonuç

Elektronik Kontrol Ünitesi (ECU), modern araçların temel elektronik kontrol elemanlarından biridir. Sensörlerden aldığı verileri değerlendirerek motorun ve diğer elektronik sistemlerin çalışma şartlarını yönetir. Yakıt ekonomisi, emisyon kontrolü, motor performansı, güvenlik ve arıza teşhisi gibi birçok işlemde ECU’nun önemli bir görevi bulunmaktadır.

ECU’nun çalışma mantığını anlamak için sensörlerden gelen bilgilerin nasıl toplandığını, ECU içerisinde nasıl değerlendirildiğini ve aktüatörlere nasıl komut gönderildiğini birlikte düşünmek gerekir. Sensörler, ECU, aktüatörler, OBD ve CAN haberleşme sistemi modern araç elektroniklerinin birbiriyle bağlantılı temel unsurlarıdır.

Meslek lisesi öğrencileri için ECU’nun çalışma mantığını iyi kavramak; sensörler, aktüatörler, OBD arıza teşhisi ve CAN haberleşme sistemi gibi konuların daha kolay anlaşılmasını sağlar. Elektronik sistemlerde arıza teşhisi yapılırken yalnızca bir arıza koduna göre parça değiştirmek yerine besleme, şase, tesisat, sensör, aktüatör ve haberleşme hatlarının birlikte değerlendirilmesi gerekir.
