Elektrikli Araç Teknolojisine Giriş: Gelişimi ve Yapısı

Elektrikli araç teknolojisi, otomotiv sektöründe yaşanan en önemli dönüşümlerden biridir. Fosil yakıt kullanımının azaltılması, enerji verimliliğinin artırılması, çevre kirliliğinin önlenmesi ve sürdürülebilir ulaşım çözümlerinin geliştirilmesi elektrikli araçlara olan ilgiyi artırmıştır. Günümüzde otomobil üreticileri yeni araç platformlarını tamamen elektrikli veya elektrik destekli sistemler üzerine geliştirmektedir.

Elektrikli araçlar yalnızca benzin ya da motorin kullanmayan taşıtlar değildir. Bu araçlarda yüksek gerilimli bataryalar, elektrik motorları, güç elektroniği elemanları, elektronik kontrol üniteleri, soğutma sistemleri ve gelişmiş yazılımlar birlikte çalışır. Bu nedenle elektrikli araç teknolojisi; elektrik, elektronik, mekanik, yazılım ve otomotiv alanlarının ortak çalışmasını gerektiren kapsamlı bir sistemdir.

Elektrikli araçların yapısını ve çalışma prensibini anlayabilmek için öncelikle bu araçların geçmişten günümüze nasıl geliştiğinin bilinmesi gerekir. Elektrikli araçların tarihi, birçok kişinin düşündüğünden çok daha eskiye dayanmaktadır. Günümüzde yeni bir teknoloji gibi görülmelerine rağmen elektrik motorlu taşıtlarla ilgili ilk çalışmalar 19. yüzyılın başlarında gerçekleştirilmiştir.

Elektrikli Araçların Gelişimi

Elektrikli Araçların Ortaya Çıkışı

Elektrikli araçların gelişimi, elektrik motorunun ve şarj edilebilir bataryaların geliştirilmesiyle başlamıştır. 1800’lü yılların ilk yarısında farklı ülkelerde çalışan mucitler, elektrik enerjisini mekanik harekete dönüştürebilen küçük motorlar üretmeye başlamıştır. Bu motorların tekerlekli taşıtlara uygulanmasıyla birlikte ilk elektrikli araç denemeleri ortaya çıkmıştır.

İlk geliştirilen elektrikli taşıtlar günümüzdeki otomobiller kadar hızlı ve kullanışlı değildi. Bataryalarının enerji kapasitesi düşüktü ve araçların menzili oldukça sınırlıydı. Buna rağmen elektrik motorlarının sessiz çalışması, egzoz gazı oluşturmaması ve kolay kontrol edilebilmesi önemli avantajlar sağlıyordu.

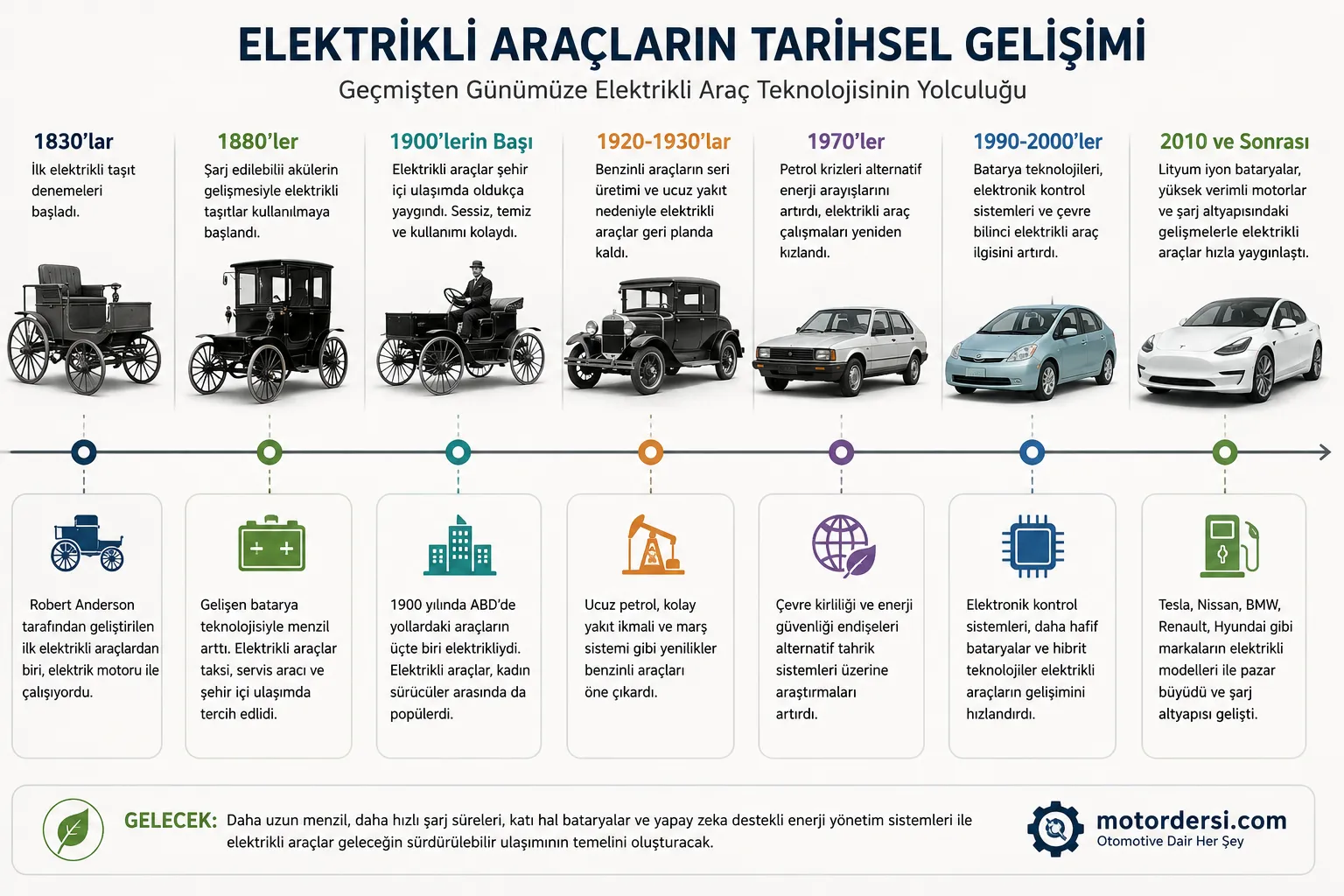

Elektrikli araçların tarihsel gelişimini değerlendirirken otomotiv sektörünün genel gelişimini de bilmek gerekir. İçten yanmalı motorların ortaya çıkışı ve kullanım alanları hakkında daha ayrıntılı bilgi edinmek için motorların tarihçesi ve kullanıldığı yerler konusunu inceleyebilirsiniz.

Şarj Edilebilir Bataryaların Geliştirilmesi

Elektrikli araçların gelişmesini sağlayan en önemli yeniliklerden biri şarj edilebilir bataryaların üretilmesidir. Tek kullanımlık elektrik kaynakları taşıtlarda yeterli olmadığından, yeniden enerji depolayabilen bataryalara ihtiyaç duyulmuştur.

Kurşun-asit akünün geliştirilmesiyle birlikte elektrikli araçlar daha kullanışlı hâle gelmiştir. Bataryalar boşaldıktan sonra yeniden şarj edilebildiği için elektrikli araçlar günlük ulaşımda kullanılmaya başlanmıştır. Ancak bu bataryalar ağırdı, enerji yoğunlukları düşüktü ve uzun şarj sürelerine ihtiyaç duyuyordu.

Batarya teknolojisi, elektrikli araçların menzilini, ağırlığını, performansını ve maliyetini doğrudan etkiler. Elektrikli taşıtlarda kullanılan enerji depolama sistemlerinin temel mantığını anlamak için bataryaların yapısı ve çalışma özellikleri ile ilgili içeriğe de göz atabilirsiniz.

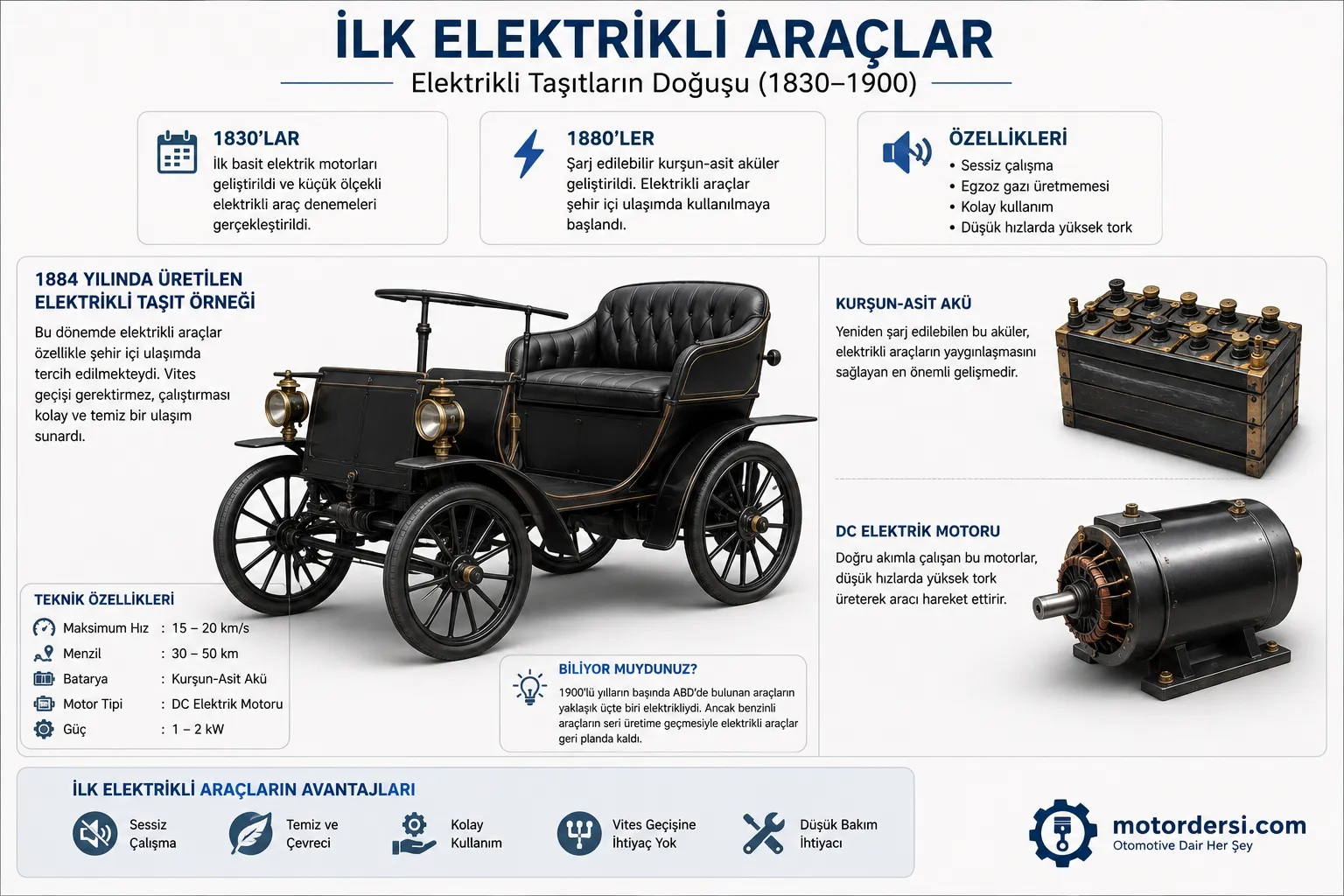

1900’lü Yılların Başında Elektrikli Araçlar

1900’lü yılların başında elektrikli otomobiller özellikle şehir içi ulaşımda oldukça yaygın kullanılmaktaydı. Dönemin buharlı ve benzinli araçlarına kıyasla daha sessiz, daha temiz ve daha kolay kullanılabiliyorlardı.

Elektrikli araçlarda motorun çalıştırılması için krank kolu çevrilmesine gerek yoktu. Ayrıca vites değiştirme işlemi daha basit olduğu için sürüş konforu yüksekti. Bu özellikler elektrikli araçların şehirlerde ve kısa mesafeli ulaşımlarda tercih edilmesini sağladı.

O dönemde elektrikli araçların öne çıkan özellikleri şunlardı:

• Sessiz çalışmaları
• Egzoz gazı üretmemeleri
• Kolay hareket ettirilmeleri
• Düşük hızlarda yüksek tork sağlamaları
• Şehir içi kullanıma uygun olmaları
• Vites değiştirme ihtiyacının az olması

Bununla birlikte bataryaların ağır olması, şarj altyapısının yetersizliği ve menzilin sınırlı kalması elektrikli araçların kullanım alanını daraltıyordu.

İçten Yanmalı Motorların Yaygınlaşması

Elektrikli araçlar 20. yüzyılın başlarında önemli bir kullanım oranına ulaşmış olsa da benzinli otomobillerin seri üretime geçmesiyle geri planda kalmıştır. Özellikle üretim bantlarının geliştirilmesi, içten yanmalı motorlu araçların daha hızlı ve düşük maliyetle üretilmesini sağlamıştır.

Petrol ürünlerinin kolay bulunması ve akaryakıt istasyonlarının yaygınlaşması da benzinli ve dizel araçların kullanımını artırmıştır. Akaryakıtla çalışan araçlara birkaç dakika içinde yakıt doldurulabilirken elektrikli araçların bataryalarının şarj edilmesi uzun sürüyordu.

İçten yanmalı motorlu araçların yaygınlaşmasının başlıca nedenleri şunlardır:

• Daha uzun sürüş menzili sunmaları
• Yakıt ikmalinin kısa sürmesi
• Petrolün yaygın ve ucuz olması
• Seri üretim maliyetlerinin düşmesi
• Karayolu ağlarının gelişmesi
• Batarya teknolojisinin yetersiz kalması

Bu gelişmeler sonucunda otomotiv üreticileri uzun yıllar boyunca benzinli ve dizel motor teknolojilerine yönelmiştir. İçten yanmalı motorların temel yapılarını karşılaştırmak için motor çeşitleri ve içten yanmalı motorlar başlıklı içeriği inceleyebilirsiniz.

Elektrikli Araçların Uzun Süre Geri Planda Kalması

Elektrikli araçlar yaklaşık olarak 20. yüzyılın büyük bölümünde sınırlı alanlarda kullanılmıştır. Bataryaların ağır, pahalı ve düşük kapasiteli olması, elektrikli otomobillerin benzinli araçlarla rekabet etmesini zorlaştırmıştır.

Bu dönemde elektrikli tahrik sistemleri tamamen ortadan kalkmamıştır. Trenlerde, tramvaylarda, metrolarda, forkliftlerde, fabrika taşıtlarında ve bazı özel hizmet araçlarında elektrik motorları kullanılmaya devam etmiştir. Elektrik motorlarının yüksek verimi ve düşük hızlarda güçlü tork üretmesi, bu araçlarda önemli avantaj sağlamıştır.

Elektrik makinelerinin farklı çalışma prensipleri günümüzde elektrikli otomobillerin motor tasarımlarında da kullanılmaktadır. Bu kapsamda doğru akım motorları, asenkron motorlar ve senkron motorlar elektrikli araç teknolojisinin anlaşılmasında önemli konular arasında yer alır.

Petrol Krizleri ve Alternatif Enerji Arayışları

1970’li yıllarda yaşanan petrol krizleri, ülkelerin petrole olan bağımlılığını yeniden değerlendirmesine neden olmuştur. Yakıt fiyatlarının yükselmesi ve enerji güvenliğiyle ilgili sorunların ortaya çıkması, alternatif tahrik sistemlerine olan ilgiyi artırmıştır.

Bu dönemde elektrikli otomobillerle ilgili yeni araştırmalar yapılmış ancak batarya teknolojisindeki yetersizlikler nedeniyle geniş çaplı üretime geçilememiştir. Üretilen bazı elektrikli araçlar düşük hız, sınırlı menzil ve uzun şarj süresi nedeniyle yalnızca deneme veya özel kullanım amacıyla tercih edilmiştir.

Petrol krizleri elektrikli araçların hemen yaygınlaşmasını sağlamasa da gelecekte kullanılabilecek alternatif enerji kaynakları konusunda önemli çalışmaların başlamasına neden olmuştur. Taşıtlarda kullanılabilecek farklı enerji kaynakları hakkında gelecekte kullanılabilecek yakıtlar başlıklı içeriği inceleyebilirsiniz.

Çevre Kirliliğinin Elektrikli Araçların Gelişimine Etkisi

1980’li ve 1990’lı yıllarda büyük şehirlerde hava kirliliğinin artması, motorlu taşıtlardan yayılan zararlı gazların daha fazla tartışılmasına neden olmuştur. Benzinli ve dizel araçların egzozlarından çıkan gazlar insan sağlığını, hava kalitesini ve doğal çevreyi olumsuz etkilemektedir.

İçten yanmalı motorlarda yakıtın yanması sonucunda çeşitli kirleticiler meydana gelir. Bunlar arasında karbonmonoksit, hidrokarbonlar, azot oksitler, partikül maddeler ve karbondioksit bulunmaktadır.

Taşıtlardan yayılan bu maddelerle ilgili ayrıntılı bilgi için hava kirleticiler ve zararlı egzoz gazları konularını inceleyebilirsiniz.

Çevre kirliliğinin azaltılması amacıyla otomobillerde katalitik konvertör, egzoz gazı resirkülasyon sistemi ve partikül filtresi gibi birçok emisyon kontrol sistemi geliştirilmiştir. Ancak bu sistemler emisyonları tamamen ortadan kaldırmaz. Elektrikli araçlar ise kullanım sırasında egzoz gazı üretmediği için özellikle şehir içi hava kalitesinin artırılmasına katkı sağlar.

İçten yanmalı motorlarda kullanılan bu sistemlerin genel yapısı hakkında bilgi edinmek için emisyon sistemleri içeriğini inceleyebilirsiniz.

Emisyon Standartlarının Sıkılaşması

Taşıtlardan kaynaklanan çevresel etkileri azaltmak amacıyla birçok ülkede daha sıkı emisyon standartları uygulanmaya başlanmıştır. Otomobil üreticileri bu standartları karşılayabilmek için motorların yakıt sistemlerini, elektronik kontrol sistemlerini ve egzoz arıtma donanımlarını geliştirmiştir.

Emisyon sınırlarının giderek düşürülmesi, tamamen elektrikli ve hibrit araçların önemini artırmıştır. Çünkü içten yanmalı motorlarda emisyonları azaltmak için kullanılan sistemler araçların maliyetini ve teknik karmaşıklığını yükseltmektedir.

Günümüzde uygulanan standartların çalışma mantığını öğrenmek için egzoz emisyon standartları konusunu inceleyebilirsiniz.

Elektronik Kontrol Sistemlerinin Gelişmesi

Elektrikli araçların yeniden geliştirilmesinde elektronik kontrol teknolojilerinin ilerlemesi önemli rol oynamıştır. Modern bir elektrikli araçta batarya, elektrik motoru, inverter, şarj sistemi, fren sistemi ve soğutma sistemi elektronik kontrol üniteleri tarafından yönetilir.

Elektronik kontrol üniteleri sensörlerden gelen bilgileri değerlendirir ve sistem elemanlarına uygun komutlar gönderir. Gaz pedalına basılma miktarı, bataryanın doluluk oranı, motor sıcaklığı, araç hızı ve sürüş modu gibi birçok bilgi sürekli olarak işlenir.

Kontrol ünitelerinin temel çalışma mantığını anlamak için elektronik kontrol ünitesi nedir? başlıklı içeriği inceleyebilirsiniz.

Elektrikli araçlarda farklı kontrol üniteleri birbiriyle haberleşmek zorundadır. Bu iletişim çoğunlukla CAN veri hattı üzerinden gerçekleştirilir. Araç içi elektronik haberleşmenin temel yapısı için CAN haberleşme sistemi konusundan yararlanabilirsiniz.

Güç Elektroniğinin Gelişmesi

Elektrikli araçların verimli çalışabilmesi için yalnızca güçlü bir batarya ve elektrik motoru yeterli değildir. Bataryada depolanan doğru akımın motorun ihtiyaç duyduğu elektrik enerjisine dönüştürülmesi gerekir. Bu işlem inverter, konvertör ve şarj ünitesi gibi güç elektroniği elemanlarıyla gerçekleştirilir.

Güç elektroniğinde kullanılan yarı iletken elemanların gelişmesi, daha küçük, hafif ve verimli dönüştürücülerin üretilmesini sağlamıştır. Böylece elektrik motorları daha hassas kontrol edilebilir hâle gelmiştir.

Elektrikli ve hibrit araçlarda kullanılan güç dönüştürme sistemlerinin görevlerini ayrıntılı olarak öğrenmek için konvertör ve inverter sistemleri konusunu inceleyebilirsiniz.

Lityum İyon Bataryaların Elektrikli Araçlara Etkisi

Elektrikli araçların yeniden yaygınlaşmasını sağlayan en önemli gelişmelerden biri lityum iyon batarya teknolojisidir. Lityum iyon bataryalar, eski tip kurşun-asit ve nikel esaslı bataryalara göre daha yüksek enerji yoğunluğuna sahiptir.

Enerji yoğunluğunun yüksek olması, daha küçük ve daha hafif bir batarya içerisinde daha fazla enerji depolanabilmesini sağlar. Bu özellik aracın menzilini artırırken toplam ağırlığın kontrol altında tutulmasına yardımcı olur.

Lityum iyon bataryaların elektrikli araçlara sağladığı başlıca avantajlar şunlardır:

• Yüksek enerji yoğunluğu
• Daha düşük ağırlık
• Uzun kullanım ömrü
• Yüksek şarj verimi
• Düşük kendi kendine boşalma oranı
• Seri ve paralel bağlanarak büyük batarya paketleri oluşturulabilmesi

Günümüzde tam elektrikli taşıtların büyük bölümü lityum iyon temelli batarya paketleri kullanmaktadır. Batarya ile çalışan otomobillerin temel özellikleri hakkında daha fazla bilgi için bataryalı elektrikli araçlar konusunu inceleyebilirsiniz.

Hibrit Araçların Geçiş Teknolojisi Olarak Kullanılması

Tam elektrikli araçların menzil ve şarj altyapısı sorunları devam ederken hibrit araçlar önemli bir geçiş teknolojisi hâline gelmiştir. Hibrit araçlarda içten yanmalı motor ile elektrik motoru birlikte kullanılır.

Elektrik motoru özellikle kalkış, düşük hızlı sürüş ve hızlanma sırasında içten yanmalı motora destek olur. Rejeneratif frenleme sırasında üretilen elektrik enerjisi bataryada depolanır. Bu sayede yakıt tüketimi ve egzoz emisyonları azaltılır.

Hibrit araçlarda kullanılan motor, batarya ve enerji yönetim sistemleri, tam elektrikli araç teknolojisinin gelişmesine önemli katkı sağlamıştır. Hibrit sistemlerin genel yapısını öğrenmek için hibrit araç teknolojisine giriş konusunu inceleyebilirsiniz.

Modern Elektrikli Araçların Ortaya Çıkışı

2000’li yıllardan sonra batarya, motor, elektronik kontrol ve yazılım teknolojilerinde yaşanan gelişmeler elektrikli araçların günlük kullanıma uygun hâle gelmesini sağlamıştır. Yeni nesil araçlarda daha uzun menzil, daha yüksek performans ve daha kısa şarj süresi elde edilmeye başlanmıştır.

Modern elektrikli araçlar yalnızca çevreci olmalarıyla değil, yüksek hızlanma performanslarıyla da dikkat çekmektedir. Elektrik motorları ilk hareket anından itibaren yüksek tork üretebildiği için araç hızlı ve kesintisiz şekilde hızlanabilir.

Ayrıca elektrik motorlarında piston, krank mili, supap, eksantrik mili ve egzoz sistemi gibi çok sayıda mekanik eleman bulunmaz. Hareketli parça sayısının az olması, bakım ihtiyacını ve mekanik enerji kayıplarını azaltır.

Elektrikli Araçların Günümüzde Yaygınlaşma Nedenleri

Elektrikli araçların kullanım oranı, teknolojik ve ekonomik gelişmelere bağlı olarak hızla artmaktadır. Bu araçların yaygınlaşmasının tek nedeni çevre kirliliğinin azaltılması değildir. Enerji verimliliği, sürüş konforu, düşük bakım ihtiyacı ve gelişmiş yazılım özellikleri de kullanıcıların elektrikli araçlara yönelmesini sağlamaktadır.

Elektrikli araçların yaygınlaşmasını sağlayan temel nedenler şunlardır:

• Elektrik motorlarının yüksek verimle çalışması
• Egzoz emisyonu oluşturmamaları
• Enerji maliyetlerinin düşük olması
• Daha az mekanik parçaya sahip olmaları
• Sessiz ve titreşimsiz çalışmaları
• Yüksek kalkış torku üretmeleri
• Rejeneratif frenleme yapabilmeleri
• Batarya menzillerinin artması
• Şarj istasyonlarının yaygınlaşması
• Yazılımla geliştirilebilen araç sistemlerine sahip olmaları

Elektrik Motorlarının Yüksek Verimi

İçten yanmalı motorlarda yakıt enerjisinin önemli bir bölümü ısı, sürtünme ve egzoz kayıpları nedeniyle kullanılamaz. Elektrik motorlarında ise elektrik enerjisinin daha büyük bir bölümü mekanik harekete dönüştürülür.

Elektrik motorlarının yüksek verimi, aracın daha az enerjiyle daha uzun mesafe katetmesini sağlar. Bunun yanında motorun düşük hızlarda yüksek tork üretmesi, özellikle şehir içi kullanımda önemli bir avantajdır.

Elektrikli araçlarda kullanılan motorların verimli çalışabilmesi için uygun sıcaklıkta tutulması gerekir. Motorların ve güç elektroniği elemanlarının sıcaklık kontrolü hakkında elektrik makinelerinde soğutma konusunu inceleyebilirsiniz.

Bakım İhtiyacının Az Olması

Elektrikli araçların tahrik sisteminde içten yanmalı motorlarda bulunan birçok mekanik parça yer almaz. Elektrik motorlarında motor yağı, yağ filtresi, buji, enjektör, egzoz sistemi ve triger mekanizması bulunmaz.

Bu nedenle periyodik bakımda değiştirilmesi gereken parça sayısı azalır. Ancak elektrikli araçların tamamen bakımsız olduğu düşünülmemelidir. Fren sistemi, süspansiyon, lastikler, soğutma sıvıları, klima sistemi, batarya ve yüksek gerilim bağlantıları belirli aralıklarla kontrol edilmelidir.

Rejeneratif Frenleme Teknolojisinin Gelişmesi

Elektrikli araçların önemli özelliklerinden biri rejeneratif frenleme yapabilmeleridir. Araç yavaşlarken elektrik motoru jeneratör gibi çalışır. Tekerleklerden gelen mekanik enerji elektrik enerjisine dönüştürülerek bataryaya gönderilir.

İçten yanmalı araçlarda frenleme sırasında hareket enerjisinin büyük bölümü frenlerde ısıya dönüşerek kaybolur. Rejeneratif frenleme sayesinde bu enerjinin bir kısmı yeniden kullanılabilir.

Bu sistem enerji verimliliğini artırırken mekanik fren balatalarının daha yavaş aşınmasına da katkı sağlar.

Elektrikli Araçların Türkiye’deki Gelişimi

Türkiye’de elektrikli araçlara olan ilgi, şarj istasyonlarının yaygınlaşması ve yerli elektrikli otomobil çalışmalarının hızlanmasıyla artmıştır. Şehirler arası yollarda hızlı şarj istasyonlarının kurulması, elektrikli araçların daha uzun mesafelerde kullanılabilmesini sağlamaktadır.

Türkiye’nin yerli otomobil girişimi de elektrikli araç teknolojisinin tanınmasına katkı sağlamıştır. Araçların yalnızca bir ulaşım aracı değil, bağlantılı ve yazılım tabanlı bir yaşam platformu olarak tasarlanması otomotiv sektöründeki dönüşümü göstermektedir.

Bu yaklaşım hakkında daha fazla bilgi için TOGG akıllı yaşam platformu konusunu inceleyebilirsiniz.

Elektrikli Araçların Geleceği

Elektrikli araç teknolojisinin geleceği batarya, motor, şarj ve yazılım sistemlerindeki gelişmelere bağlıdır. Katı hâl bataryaları, daha hızlı şarj yöntemleri, yüksek verimli elektrik motorları ve gelişmiş enerji yönetim sistemleri üzerinde çalışmalar devam etmektedir.

Gelecekte elektrikli araçlarda şu gelişmelerin daha yaygın hâle gelmesi beklenmektedir:

• Daha uzun batarya menzili
• Daha kısa şarj süresi
• Daha hafif batarya paketleri
• Daha uzun batarya ömrü
• Gelişmiş otonom sürüş sistemleri
• Yapay zekâ destekli enerji yönetimi
• Araçtan şebekeye enerji aktarımı
• Tekerlek içine yerleştirilmiş motor sistemleri

Özellikle motorun doğrudan tekerlek içerisine yerleştirildiği sistemler, güç aktarma organlarının sadeleştirilmesini sağlayabilir. Bu motorların çalışma yapısı hakkında tekerlek içi motorlar nasıl çalışır? başlıklı içeriği inceleyebilirsiniz.

Elektrikli Araç Teknolojisinin Otomotiv Eğitimindeki Önemi

Elektrikli araçların yaygınlaşması, otomotiv alanında çalışan teknisyenlerin ve öğrencilerin yeni bilgi ve beceriler kazanmasını gerekli hâle getirmiştir. Geleneksel motor bilgisine ek olarak yüksek gerilim güvenliği, batarya sistemleri, elektrik makineleri, güç elektroniği ve araç haberleşme sistemleri hakkında eğitim alınmalıdır.

Elektrikli araçlar yüksek gerilimle çalıştığı için bakım ve onarım sırasında özel güvenlik kurallarına uyulması gerekir. Turuncu renkli yüksek gerilim kablolarına bilinçsizce müdahale edilmesi ciddi yaralanmalara neden olabilir.

Elektrikli araçlar üzerinde çalışmadan önce uygulanması gereken temel güvenlik kuralları için elektrikli ve hibrit araçlarda iş güvenliği konusunu inceleyebilirsiniz.

Elektrikli Araçların Gelişimi Konusunun Genel Değerlendirmesi

Elektrikli araçlar yeni ortaya çıkmış bir teknoloji değildir. İlk elektrikli taşıt denemeleri 1800’lü yıllarda gerçekleştirilmiş, ancak batarya teknolojisinin yetersizliği ve içten yanmalı motorların seri üretime geçmesi nedeniyle elektrikli araçlar uzun süre geri planda kalmıştır.

Petrol krizleri, çevre kirliliği, emisyon standartları, elektronik kontrol sistemlerinin gelişmesi ve lityum iyon bataryaların yaygınlaşması elektrikli araçların yeniden önem kazanmasını sağlamıştır.

Günümüzde elektrikli araçlar yüksek verim, düşük bakım ihtiyacı, sessiz çalışma, güçlü hızlanma ve düşük kullanım emisyonu gibi avantajlarıyla otomotiv sektörünün geleceğini şekillendirmektedir.

Elektrikli bir aracın batarya, elektrik motoru, inverter, yönetim sistemi ve güç aktarma elemanlarının araç üzerindeki yerleşimini daha ayrıntılı görmek için elektrikli aracın anatomisi konusunu inceleyebilirsiniz.

Bir sonraki bölümde elektrikli araçların genel yapısı ele alınacak; yüksek gerilim bataryası, dönüştürücüler, elektrik makineleri, araç yönetim sistemleri, şarj sistemi ve besleme kablolarının görevleri açıklanacaktır.

Elektrikli Araçların Yapısı

Elektrikli araçların yapısı, içten yanmalı motorlu araçlardan önemli ölçüde farklıdır. Benzinli ve dizel araçlarda hareketin elde edilebilmesi için yakıtın motor silindirleri içerisinde yakılması gerekir. Elektrikli araçlarda ise hareket enerjisi, yüksek gerilim bataryasında depolanan elektrik enerjisinin elektrik motoru tarafından mekanik enerjiye dönüştürülmesiyle elde edilir.

Elektrikli araçların genel yapısı ilk bakışta daha sade görünse de bu araçlarda gelişmiş elektrik, elektronik ve yazılım sistemleri birlikte çalışır. Batarya, inverter, elektrik motoru, araç kontrol ünitesi, şarj sistemi, DC-DC dönüştürücü, soğutma sistemi ve yüksek gerilim kabloları elektrikli aracın temel bölümlerini oluşturur.

Bu parçaların her biri farklı bir göreve sahiptir. Ancak elektrikli araç hareket hâlindeyken bütün parçalar birbiriyle bağlantılı ve uyumlu şekilde çalışır. Elektrikli aracın tüm ana parçalarının araç üzerindeki yerleşimini incelemek için elektrikli aracın anatomisi konusundan yararlanabilirsiniz.

Elektrikli Araçların Temel Bölümleri

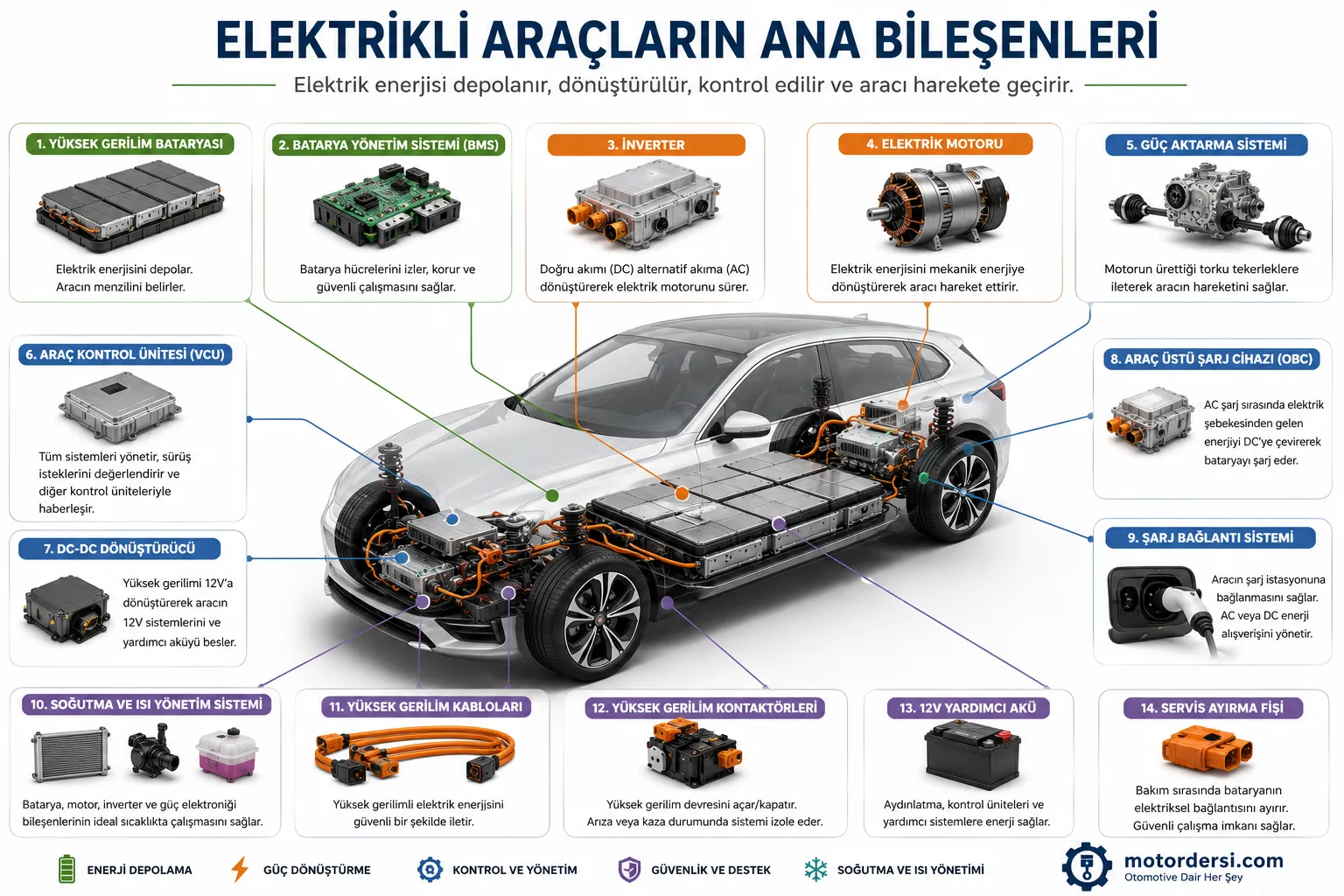

Tam elektrikli bir aracın yapısında genel olarak aşağıdaki sistemler bulunur:

• Yüksek gerilim bataryası
• Batarya yönetim sistemi
• Elektrik motoru
• İnverter
• DC-DC dönüştürücü
• Araç üstü şarj cihazı
• Araç kontrol ünitesi
• Güç aktarma sistemi
• Soğutma ve ısı yönetim sistemi
• Yüksek gerilim besleme kabloları
• 12 voltluk yardımcı akü
• Şarj bağlantı sistemi

Bu sistemler arasındaki enerji ve veri akışı elektronik kontrol üniteleri tarafından yönetilir. Sürücünün gaz pedalına basması, aracın fren yapması, bataryanın şarj edilmesi veya aracın geri hareket etmesi sırasında sistemlerin çalışma biçimi değişir.

Yüksek Gerilim Bataryası

Yüksek gerilim bataryası, elektrikli aracın en önemli enerji depolama elemanıdır. Aracın hareket etmesi için gerekli elektrik enerjisi bu bataryada depolanır. Bataryanın kapasitesi aracın menzilini, performansını, ağırlığını ve şarj süresini doğrudan etkiler.

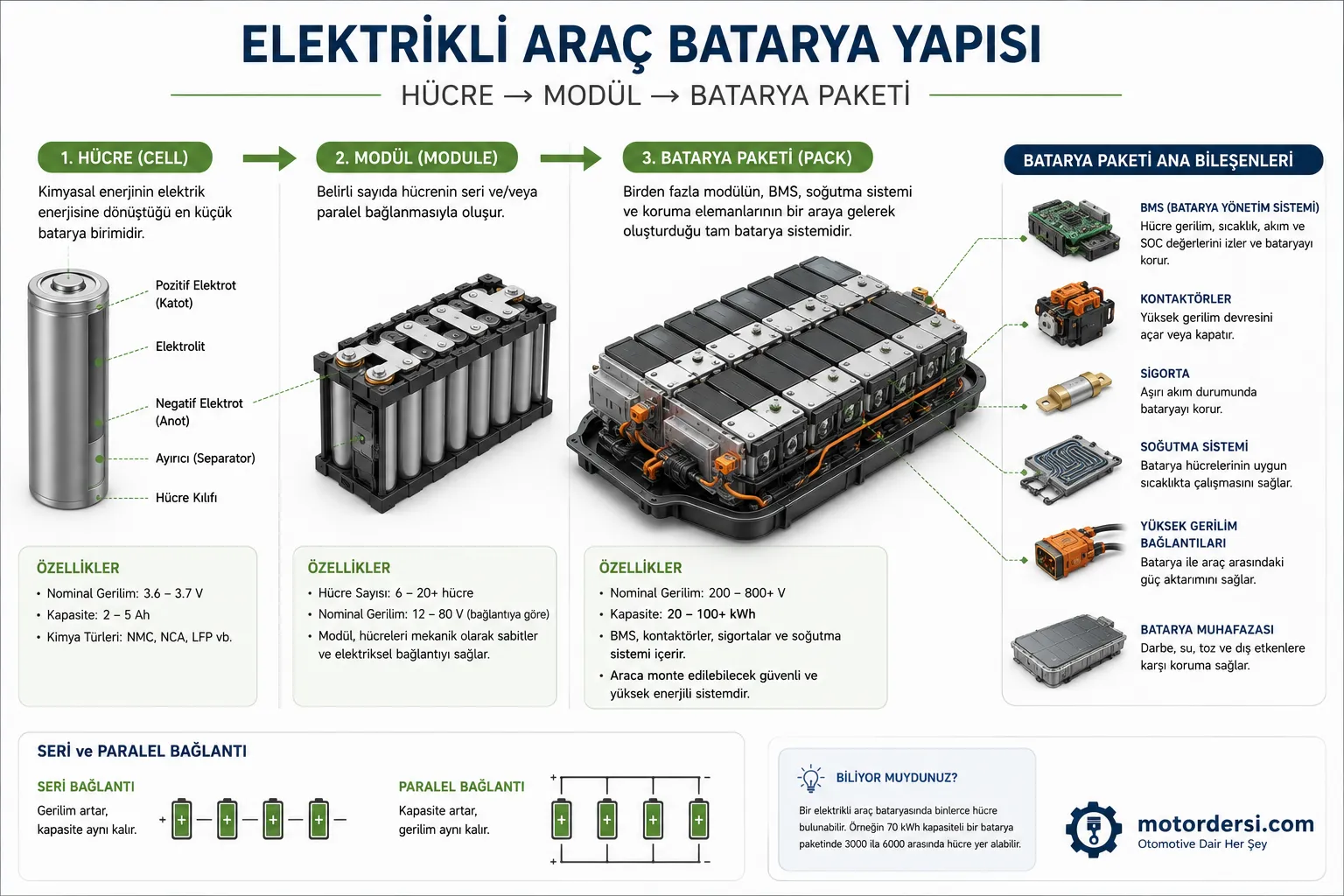

Elektrikli araç bataryası tek parça hâlinde büyük bir pil değildir. Çok sayıda küçük hücrenin belirli bir düzen içerisinde birleştirilmesiyle oluşturulur. Batarya yapısı genel olarak hücre, modül ve paket olmak üzere üç ana seviyeden meydana gelir.

• Hücre: Elektrik enerjisinin kimyasal olarak depolandığı en küçük batarya birimidir.
• Modül: Birden fazla batarya hücresinin seri veya paralel bağlanmasıyla oluşturulur.
• Batarya paketi: Birden fazla modülün, kontrol elemanlarının ve soğutma sisteminin ortak bir muhafaza içerisine yerleştirilmesiyle meydana gelir.

Bataryalı araçların genel özellikleri ve enerji depolama sistemleri hakkında daha ayrıntılı bilgi için bataryalı elektrikli araçlar konusunu inceleyebilirsiniz.

Bataryanın Araç Üzerindeki Yerleşimi

Elektrikli araçlarda yüksek gerilim bataryası çoğunlukla aracın taban bölümüne yerleştirilir. Bataryanın aracın tabanına yayılması, ağırlık merkezinin aşağıda tutulmasını sağlar. Düşük ağırlık merkezi virajlarda aracın daha dengeli hareket etmesine yardımcı olur.

Bataryanın taban bölümünde bulunmasının diğer avantajı, aracın ön ve arka bölümlerinde daha fazla kullanım alanı oluşturmasıdır. İçten yanmalı motor bulunmadığı için bazı elektrikli araçların ön bölümünde de bagaj alanı yer alabilir.

Batarya paketi sağlam bir metal muhafaza içerisinde korunur. Bu muhafaza bataryayı;

• Darbe ve çarpışmalardan,
• Su ve nemden,
• Toz ve kirden,
• Yol yüzeyinden gelebilecek cisimlerden,
• Aşırı sıcaklık değişimlerinden

koruyacak şekilde tasarlanır.

Batarya Yönetim Sistemi

Batarya yönetim sistemi, yüksek gerilim bataryasının güvenli ve verimli çalışmasını sağlayan elektronik kontrol sistemidir. Bu sistem genellikle BMS olarak adlandırılır. BMS, batarya hücrelerinin gerilimlerini, sıcaklıklarını, şarj durumunu ve sağlık durumunu sürekli olarak takip eder.

Batarya yönetim sisteminin temel görevleri şunlardır:

• Hücre gerilimlerini ölçmek
• Batarya sıcaklıklarını izlemek
• Bataryanın doluluk oranını hesaplamak
• Aşırı şarjı önlemek
• Aşırı boşalmayı önlemek
• Hücreler arasındaki gerilim farklarını dengelemek
• Bataryayı aşırı akıma karşı korumak
• Arıza durumunda yüksek gerilim bağlantısını kesmek

Batarya hücrelerinden biri diğerlerinden daha düşük veya daha yüksek gerilime sahip olduğunda batarya paketi verimli çalışamaz. BMS, hücre dengeleme işlemi yaparak hücrelerin birbirine yakın gerilim değerlerinde çalışmasını sağlar.

Elektrik Motoru

Elektrik motoru, bataryadan gelen elektrik enerjisini dönme hareketine çeviren ana tahrik elemanıdır. İçten yanmalı motorlardan farklı olarak elektrik motorunda yakıt yanması gerçekleşmez. Bu nedenle egzoz gazı, motor yağı ve yanma kaynaklı yüksek sıcaklık oluşmaz.

Elektrikli araçlarda farklı motor türleri kullanılabilir. Bunlar arasında senkron motorlar, asenkron motorlar, doğru akım motorları ve relüktans motorları bulunmaktadır.

Günümüzde elektrikli araçlarda özellikle kalıcı mıknatıslı senkron motorlar yaygın olarak kullanılmaktadır. Bu motorlar yüksek verim, yüksek güç yoğunluğu ve hassas kontrol özellikleriyle öne çıkar. Elektrik makinelerinin çalışma yapısını daha ayrıntılı öğrenmek için senkron motorlar, asenkron motorlar ve relüktans motorlar konularını inceleyebilirsiniz.

Elektrik Motorunun Temel Parçaları

Bir elektrik motorunun temel yapısında stator, rotor, motor mili, rulmanlar, sıcaklık sensörleri ve konum algılayıcıları bulunur.

• Stator: Motorun sabit bölümüdür. Sargılar stator üzerine yerleştirilir ve manyetik alan burada oluşturulur.
• Rotor: Motorun dönen bölümüdür. Statorun oluşturduğu manyetik alanın etkisiyle hareket eder.
• Motor mili: Rotor hareketini güç aktarma sistemine iletir.
• Rulmanlar: Rotorun düşük sürtünmeyle dönmesini sağlar.
• Resolver veya konum sensörü: Rotorun açısal konumunu kontrol ünitesine bildirir.
• Sıcaklık sensörü: Motor sargılarının ve gövdesinin sıcaklığını ölçer.

Elektrik motoru ilk hareket anından itibaren yüksek tork üretebildiği için elektrikli araçlar hızlı ve kesintisiz biçimde hızlanabilir. Birçok elektrikli araçta geleneksel çok kademeli vites kutusuna ihtiyaç duyulmaz. Motorun hareketi tek oranlı bir dişli sistemi üzerinden diferansiyele aktarılır.

İnverter

Yüksek gerilim bataryası doğru akım üretir. Ancak elektrikli araçlarda kullanılan çekiş motorlarının büyük bölümü alternatif akımla çalışır. Bu nedenle bataryadan gelen doğru akımın motorun kullanabileceği alternatif akıma dönüştürülmesi gerekir. Bu işlemi inverter gerçekleştirir.

İnverter yalnızca akım türünü değiştiren bir eleman değildir. Aynı zamanda motora gönderilen akımın frekansını ve gerilimini ayarlayarak motorun hızını ve torkunu kontrol eder.

Sürücü gaz pedalına bastığında araç kontrol ünitesi invertere gerekli tork bilgisini gönderir. İnverter bu komuta göre elektrik motoruna uygun gerilim ve frekansta enerji sağlar.

Araç yavaşlarken ise elektrik motoru jeneratör gibi çalışabilir. Bu durumda inverter, motordan gelen alternatif akımı doğru akıma dönüştürerek bataryaya gönderir. Bu işleme rejeneratif frenleme adı verilir.

Elektrikli araçlarda güç dönüşümünün nasıl gerçekleştirildiğini ayrıntılı öğrenmek için konvertör ve inverter sistemleri konusunu inceleyebilirsiniz.

DC-DC Dönüştürücü

Elektrikli araçların yüksek gerilim bataryası yüzlerce voltluk elektrik enerjisi sağlar. Ancak aydınlatma sistemi, multimedya ünitesi, merkezi kilit, cam motorları, kontrol üniteleri ve diğer yardımcı sistemler çoğunlukla 12 volt ile çalışır.

DC-DC dönüştürücü, yüksek gerilim bataryasından gelen doğru akımı daha düşük gerilimli doğru akıma dönüştürür. Böylece aracın 12 voltluk sistemleri beslenir ve yardımcı akü şarj edilir.

İçten yanmalı araçlarda 12 voltluk aküyü alternatör şarj eder. Tam elektrikli araçlarda içten yanmalı motor ve alternatör bulunmadığı için bu görevi DC-DC dönüştürücü üstlenir.

12 Volt Yardımcı Akü

Elektrikli araçlarda yüksek gerilim bataryasına ek olarak 12 voltluk yardımcı akü de bulunur. Yüksek gerilim bataryası aracın çekiş motorunu beslerken 12 voltluk akü elektronik kontrol ünitelerinin, kilitlerin, aydınlatmanın ve güvenlik sistemlerinin çalışmasını sağlar.

Araç ilk çalıştırıldığında kontaktörlerin kapanması ve yüksek gerilim sisteminin etkinleştirilmesi için 12 voltluk enerjiye ihtiyaç duyulur. Bu nedenle yardımcı akünün boşalması hâlinde yüksek gerilim bataryası dolu olsa bile araç çalışmayabilir.

Klasik akülerin bağlantıları ve araç üzerindeki görevleri hakkında bilgi edinmek için akü ve kablolar konusunu inceleyebilirsiniz.

Araç Üstü Şarj Cihazı

Araç üstü şarj cihazı, alternatif akımlı şarj sırasında elektrik şebekesinden gelen enerjiyi bataryanın depolayabileceği doğru akıma dönüştürür. Bu sistem İngilizce “On-Board Charger” ifadesinin kısaltması olan OBC adıyla da bilinir.

Ev tipi prizlerden veya alternatif akımlı şarj istasyonlarından gelen enerji doğrudan yüksek gerilim bataryasına gönderilemez. Öncelikle gerilim ve akım değerlerinin kontrol edilmesi ve doğru akıma dönüştürülmesi gerekir.

Araç üstü şarj cihazının gücü, alternatif akımla şarj hızını etkiler. Örneğin aracın OBC gücü düşükse şarj istasyonu daha yüksek güç sunabilse bile araç yalnızca desteklediği seviyede enerji alabilir.

Şarj Bağlantı Sistemi

Elektrikli araçların dışarıdan enerji alabilmesi için bir şarj soketi bulunur. Şarj soketi üzerinden araç ile şarj istasyonu arasında hem elektrik enerjisi hem de kontrol bilgileri aktarılır.

Şarj işlemi başlamadan önce araç ve şarj cihazı arasında elektronik haberleşme gerçekleşir. Sistem bağlantının güvenli olduğunu doğrular, uygun akım değerini belirler ve ardından enerji aktarımını başlatır.

Şarj sisteminde genel olarak iki yöntem kullanılır:

• AC şarj: Alternatif akım araç üzerindeki şarj cihazı tarafından doğru akıma dönüştürülür.
• DC hızlı şarj: Doğru akım doğrudan yüksek gerilim bataryasına gönderilir. Dönüştürme işlemi şarj istasyonunda yapılır.

DC hızlı şarj daha yüksek güçle gerçekleştirildiği için bataryanın daha kısa sürede doldurulmasını sağlar. Ancak batarya sıcaklığı, doluluk oranı ve bataryanın kabul edebileceği maksimum güç şarj hızını etkiler.

Araç Kontrol Ünitesi

Araç kontrol ünitesi, elektrikli aracın farklı sistemleri arasındaki koordinasyonu sağlayan ana elektronik yönetim birimidir. Bu kontrol ünitesi çoğunlukla VCU olarak adlandırılır.

VCU; gaz pedalı, fren pedalı, batarya yönetim sistemi, inverter, motor kontrol ünitesi, şarj sistemi ve fren kontrol ünitesinden gelen bilgileri değerlendirir.

Araç kontrol ünitesinin temel görevleri şunlardır:

• Sürücünün tork talebini belirlemek
• Motorun çalışma yönünü kontrol etmek
• Bataryadan çekilecek gücü sınırlamak
• Rejeneratif frenleme seviyesini ayarlamak
• Arıza durumunda sistemi korumaya almak
• Sürüş modlarını yönetmek
• Şarj işlemini diğer sistemlerle koordine etmek
• Kontrol üniteleri arasındaki haberleşmeyi sağlamak

Elektronik kontrol ünitelerinin genel çalışma prensibini anlamak için elektronik kontrol ünitesi konusunu inceleyebilirsiniz.

Elektronik Kontrol Üniteleri Arasındaki Haberleşme

Elektrikli araçlarda birçok elektronik kontrol ünitesi bulunur. Batarya yönetim sistemi, motor kontrol ünitesi, fren kontrol ünitesi, klima kontrol ünitesi ve araç kontrol ünitesi sürekli olarak veri alışverişi yapar.

Bu haberleşme çoğunlukla CAN veri hattı üzerinden gerçekleştirilir. Örneğin batarya yönetim sistemi, bataryanın doluluk oranını ve izin verilen maksimum akım değerini araç kontrol ünitesine gönderir. Araç kontrol ünitesi de bu bilgilere göre inverterin motora sağlayacağı gücü sınırlar.

Araç içerisindeki elektronik veri iletişimini daha iyi anlamak için CAN hattının çalışma prensibi konusunu inceleyebilirsiniz.

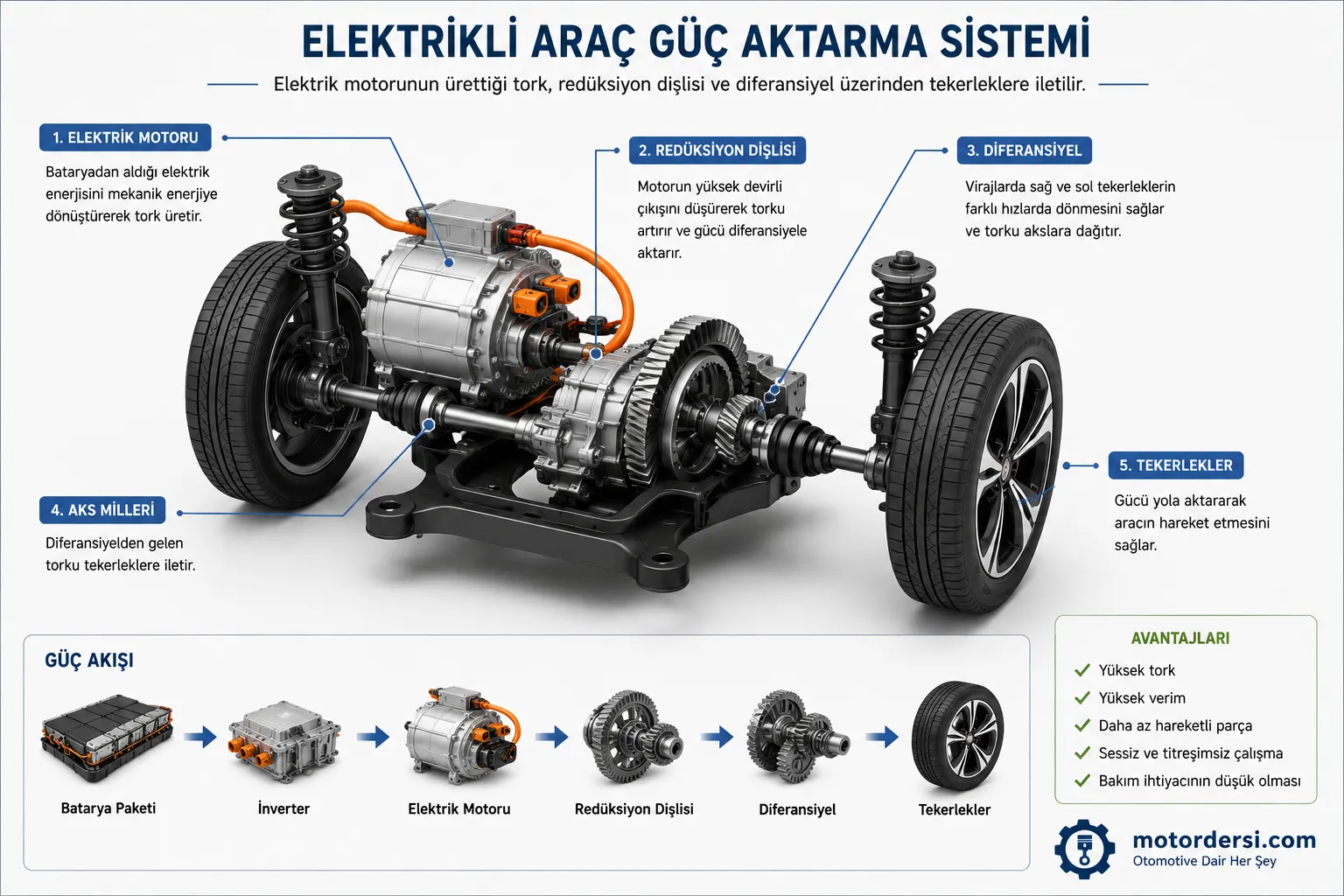

Güç Aktarma Sistemi

Elektrik motorunda üretilen dönme hareketi tekerleklere güç aktarma sistemi üzerinden iletilir. Elektrik motorlarının geniş devir aralığında çalışabilmesi nedeniyle çoğu elektrikli araçta çok kademeli vites kutusu bulunmaz.

Motor hareketi genellikle tek kademeli bir redüksiyon dişlisi üzerinden diferansiyele aktarılır. Diferansiyel, viraj sırasında sağ ve sol tekerleklerin farklı hızlarda dönmesini sağlar.

Bazı elektrikli araçlarda ön ve arka akslarda ayrı motorlar bulunur. Bu araçlarda dört tekerlekten çekiş, iki elektrik motorunun elektronik olarak kontrol edilmesiyle sağlanır. Mekanik bir şaft kullanılmadan ön ve arka akslara farklı miktarlarda tork gönderilebilir.

Diferansiyel ve aksların genel görevlerini öğrenmek için araç güç aktarma organları konusunu inceleyebilirsiniz.

Soğutma ve Isı Yönetim Sistemi

Elektrikli araçlarda yakıt yanması gerçekleşmemesine rağmen batarya, inverter ve elektrik motoru çalışma sırasında ısınır. Bu parçaların uygun sıcaklık aralığında tutulması performans, güvenlik ve kullanım ömrü açısından büyük önem taşır.

Batarya çok soğuk olduğunda enerji verme ve şarj kabul etme kapasitesi azalabilir. Aşırı sıcaklık ise bataryanın daha hızlı yaşlanmasına veya güvenlik risklerinin oluşmasına neden olabilir.

Elektrikli araçların ısı yönetim sistemi şu parçaları soğutabilir:

• Yüksek gerilim bataryası
• Elektrik motoru
• İnverter
• DC-DC dönüştürücü
• Araç üstü şarj cihazı

Sistemde sıvı soğutma, hava soğutma veya soğutucu akışkanla doğrudan soğutma yöntemleri kullanılabilir. Elektrik motorlarının sıcaklık kontrolünü ayrıntılı öğrenmek için elektrik makinelerinde soğutma konusunu inceleyebilirsiniz.

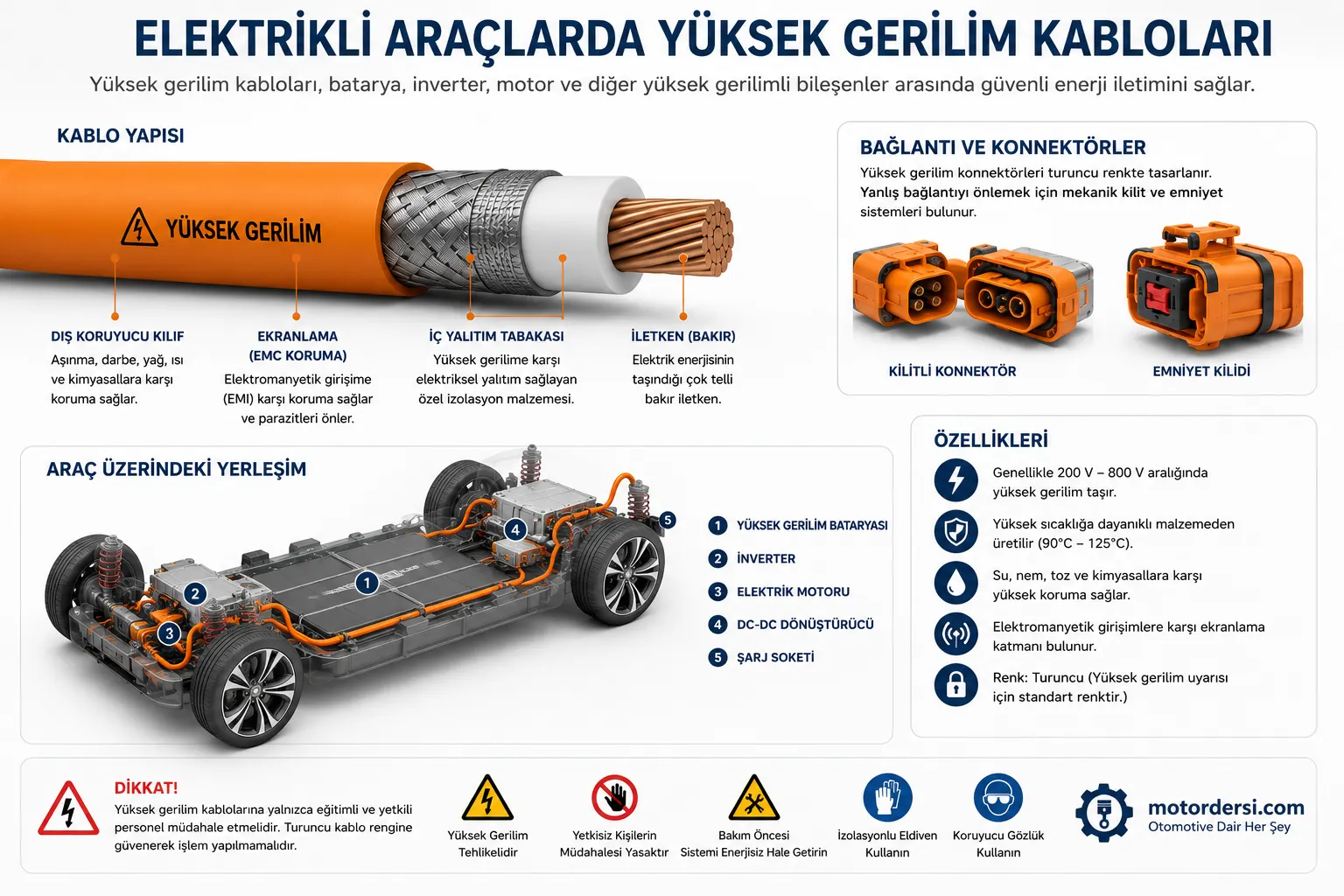

Yüksek Gerilim Besleme Kabloları

Yüksek gerilim bataryası, inverter, elektrik motoru, DC-DC dönüştürücü ve şarj sistemi arasındaki enerji aktarımı özel yüksek gerilim kablolarıyla gerçekleştirilir.

Elektrikli ve hibrit araçlarda yüksek gerilim kabloları genellikle turuncu renkle işaretlenir. Turuncu renk, teknisyenlere ve kurtarma ekiplerine kablonun tehlikeli gerilim taşıyabileceğini bildirir.

Yüksek gerilim kablolarının yapısında;

• Akım taşıyan iletken bölüm,
• Yüksek dayanımlı yalıtım tabakası,
• Elektromanyetik koruma örgüsü,
• Dış koruyucu kaplama,
• Emniyet kilitli konnektörler

bulunabilir.

Bu kablolara yalnızca yüksek gerilim sistemleri konusunda eğitim almış kişiler müdahale etmelidir. Kablo rengine güvenilerek sistemin enerjisiz olduğu kabul edilmemeli, işlem öncesinde uygun ölçü aletiyle gerilim kontrolü yapılmalıdır.

Yüksek Gerilim Kontaktörleri

Yüksek gerilim kontaktörleri, batarya ile aracın yüksek gerilimli sistemleri arasındaki elektrik bağlantısını açıp kapatan güçlü anahtarlardır. Araç kapalıyken kontaktörler açık durumda bulunur ve bataryanın yüksek gerilim çıkışı sistemden ayrılır.

Araç çalıştırıldığında kontrol sistemi önce güvenlik kontrollerini gerçekleştirir. Bir arıza tespit edilmezse kontaktörler kapatılır ve yüksek gerilim invertere, motora ve diğer sistemlere gönderilir.

Kaza, kısa devre, izolasyon arızası veya aşırı akım tespit edilmesi durumunda kontaktörler açılarak yüksek gerilim bağlantısı kesilir.

Servis Ayırma Fişi

Servis ayırma fişi, bakım veya onarım sırasında batarya paketinin elektriksel olarak ayrılmasını sağlayan güvenlik elemanıdır. Bu parça servis fişi, servis tapası veya bakım ayırma konnektörü olarak da adlandırılabilir.

Servis ayırma fişi çıkarıldığında batarya içerisindeki seri bağlantının bir bölümü kesilir. Ancak fiş çıkarılmış olsa bile batarya içerisinde tehlikeli gerilim bulunmaya devam edebilir. Bu nedenle üreticinin belirttiği bekleme süresine uyulmalı ve gerilim ölçümü yapılmadan sisteme dokunulmamalıdır.

Yüksek Gerilim Güvenlik Sistemi

Elektrikli araçlarda yüksek gerilim sisteminin güvenliğini sağlamak amacıyla çeşitli koruma devreleri kullanılır. Bu koruma devrelerinden biri yüksek gerilim bağlantılarının kapalı ve sağlam olduğunu kontrol eden emniyet döngüsüdür.

Bir yüksek gerilim konnektörü açıldığında veya kablo bağlantısı kesildiğinde kontrol ünitesi bunu algılar ve kontaktörleri açabilir. Ayrıca sistem, yüksek gerilim devresi ile araç gövdesi arasındaki izolasyon direncini sürekli olarak izler.

Elektrikli araçların yüksek gerilimli parçaları üzerinde çalışmadan önce uygulanması gereken güvenlik önlemleri için elektrikli ve hibrit araçlarda iş güvenliği konusunu inceleyebilirsiniz.

Elektrikli Araçlarda Fren Sistemi

Elektrikli araçlarda hem rejeneratif frenleme hem de geleneksel sürtünmeli fren sistemi bulunur. Sürücü fren pedalına bastığında araç kontrol sistemi öncelikle elektrik motoruyla enerji geri kazanımı yapmaya çalışır.

Daha güçlü frenlemeye ihtiyaç duyulduğunda hidrolik fren sistemi devreye girer. Kontrol ünitesi rejeneratif frenleme ile mekanik frenlemeyi sürücünün fark etmeyeceği şekilde birlikte yönetir.

Batarya tamamen dolu olduğunda, çok soğuk olduğunda veya arızalı olduğunda enerji geri kazanımı sınırlanabilir. Böyle durumlarda frenleme işleminin daha büyük bölümü geleneksel fren sistemiyle gerçekleştirilir.

Elektrikli Araçlarda Isıtma ve Klima Sistemi

İçten yanmalı motorlu araçlarda kabin ısıtması için motor soğutma suyunun sıcaklığından yararlanılır. Elektrikli araçlarda içten yanmalı motor bulunmadığı için kabin ısıtması farklı yöntemlerle gerçekleştirilir.

Elektrikli araçlarda dirençli elektrikli ısıtıcı veya ısı pompası kullanılabilir. Isı pompası, dış ortamdan aldığı ısı enerjisini araç kabinine aktararak daha düşük elektrik tüketimiyle ısıtma sağlayabilir.

Klima ve ısıtma sistemleri yüksek gerilim bataryasından enerji tükettiği için aracın menzilini etkileyebilir. Özellikle çok soğuk havalarda hem bataryanın ısıtılması hem de kabinin sıcak tutulması enerji tüketimini artırır.

Elektrikli Araç Gövdesi ve Şasi Yapısı

Elektrikli araçların gövde ve şasi tasarımı, ağır batarya paketini güvenli şekilde taşıyacak biçimde geliştirilir. Bataryanın taban bölümüne yerleştirilmesi şasinin dayanıklılığını ve çarpışma güvenliğini önemli hâle getirir.

Çarpışma sırasında yüksek gerilim bataryasının zarar görmemesi için özel koruma bölgeleri oluşturulur. Kontrol sistemi kaza algıladığında yüksek gerilim kontaktörlerini açarak bataryayı diğer sistemlerden ayırabilir.

Elektrikli araçlarda motor bölmesinin daha küçük olması, ön ve arka darbe emme alanlarının farklı tasarlanmasına olanak sağlayabilir. Bataryanın geniş bir yüzeye yayılması ise aracın ağırlık dağılımını dengeler.

Elektrikli Araç Yapısının İçten Yanmalı Araçlardan Farkları

Elektrikli Araç Yapısının Genel Değerlendirmesi

Elektrikli araçların yapısı; enerji depolama, enerji dönüştürme, hareket üretme ve elektronik yönetim sistemlerinin birlikte çalışmasına dayanır. Yüksek gerilim bataryası elektrik enerjisini depolar, inverter bu enerjiyi motorun kullanabileceği hâle getirir ve elektrik motoru enerjiyi mekanik harekete dönüştürür.

Araç kontrol ünitesi tüm sistemler arasındaki koordinasyonu sağlar. Batarya yönetim sistemi hücrelerin güvenli çalışmasını denetlerken DC-DC dönüştürücü aracın düşük gerilimli elektrik sistemlerini besler. Soğutma sistemi ise batarya, motor ve güç elektroniği parçalarının uygun sıcaklıkta çalışmasını sağlar.

Elektrikli araçlarda yüksek gerilim bulunması nedeniyle servis ve bakım işlemleri geleneksel araçlardan farklı güvenlik kuralları gerektirir. Turuncu renkli kablolar, batarya paketi, inverter ve elektrik motoru üzerinde çalışılmadan önce sistemin enerjisiz hâle getirilmesi ve gerilim yokluğunun ölçülmesi gerekir.

Elektrikli araçların genel yapısının doğru öğrenilmesi; batarya, elektrik motoru, dönüştürücü ve araç yönetim sistemleriyle ilgili ileri düzey konuların daha kolay anlaşılmasını sağlar. Daha fazla konu ve içerik için motor dersi ana sayfamızı ziyaret edin.
