Relüktans Motorlar: Yapısı, Çeşitleri, Çalışması, Ölçüm ve Kontrolleri

Elektrik motorları günümüzde sanayiden otomotive, robotik sistemlerden ev aletlerine kadar çok geniş bir kullanım alanına sahiptir. Elektrik enerjisini mekanik enerjiye dönüştüren bu sistemler arasında son yıllarda verimlilikleri ve basit yapıları nedeniyle öne çıkan motorlardan biri de relüktans motorlardır.

Özellikle enerji tasarrufu sağlayan sürücü sistemlerinin yaygınlaşmasıyla birlikte relüktans motorlar birçok endüstriyel uygulamada kullanılmaya başlanmıştır. Elektrikli araç teknolojilerinin gelişmesi, frekans kontrollü sürücülerin yaygınlaşması ve güç elektroniği alanındaki ilerlemeler relüktans motorların önemini daha da artırmıştır.

Elektrik makineleri konusunda temel bilgi sahibi olmak isteyen öğrencilerin öncelikle doğru akım motorlarını da incelemesi faydalı olacaktır. Bu nedenle motor teknolojilerinin temelini oluşturan Doğru Akım Motorları (DC Motorlar) konusunun da incelenmesi önerilir.

Relüktans Motor Nedir?

Relüktans motor, rotorunda sargı veya mıknatıs bulunmadan çalışan özel bir elektrik motorudur. Çalışma prensibi, manyetik akının en düşük manyetik dirençli yolu takip etmesi esasına dayanır.

Manyetik devrelerde direnç kavramına “relüktans” adı verilir. Elektrik akımının düşük dirençli yolu tercih etmesi gibi, manyetik akı da düşük relüktanslı yolu tercih eder.

Motorun rotoru, stator tarafından oluşturulan manyetik alanı takip ederek dönmeye başlar. Rotor üzerindeki uygun geometrik bölgeler sürekli olarak manyetik alanla hizalanmaya çalışır. Bu sayede elektromanyetik tork ve dönme hareketi oluşur.

Relüktans Motorların Tarihçesi

Relüktans motorların temel çalışma prensibi uzun süredir bilinmesine rağmen, bu motorların yaygınlaşması gelişmiş elektronik sürücü ve kontrol sistemleriyle hız kazanmıştır.

Günümüzde relüktans motorlar:

• CNC tezgâhlarında
• Robot sistemlerinde
• Elektrikli araç uygulamalarında
• Endüstriyel pompalarda
• Kompresörlerde
• Fan sistemlerinde

gibi farklı uygulamalarda kullanılabilmektedir.

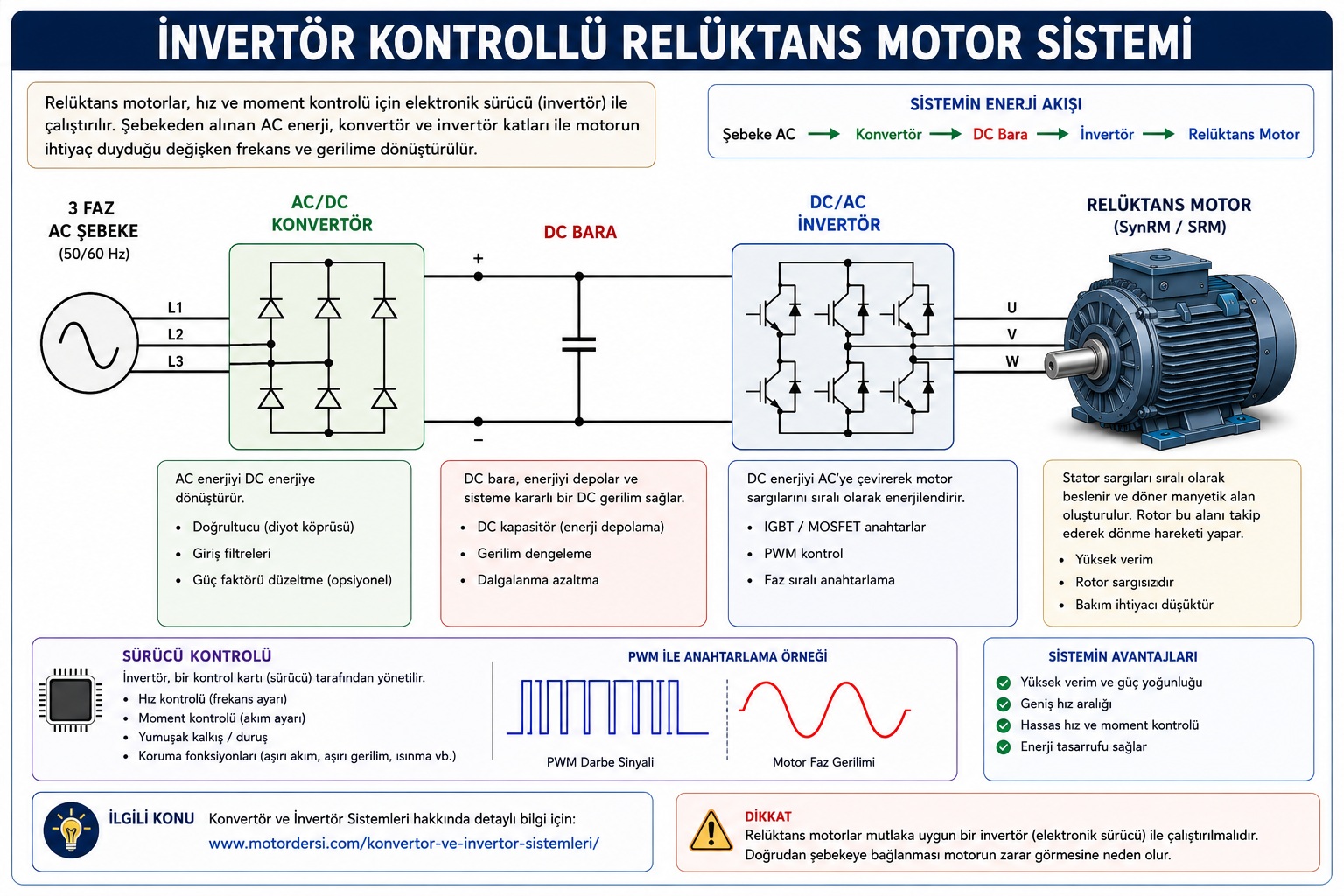

Özellikle modern sürücü teknolojilerinde kullanılan konvertör ve invertör sistemleri relüktans motorların kontrolünde önemli rol oynar. Bu nedenle Konvertör ve İnvertör Sistemleri konusunun da incelenmesi faydalı olacaktır.

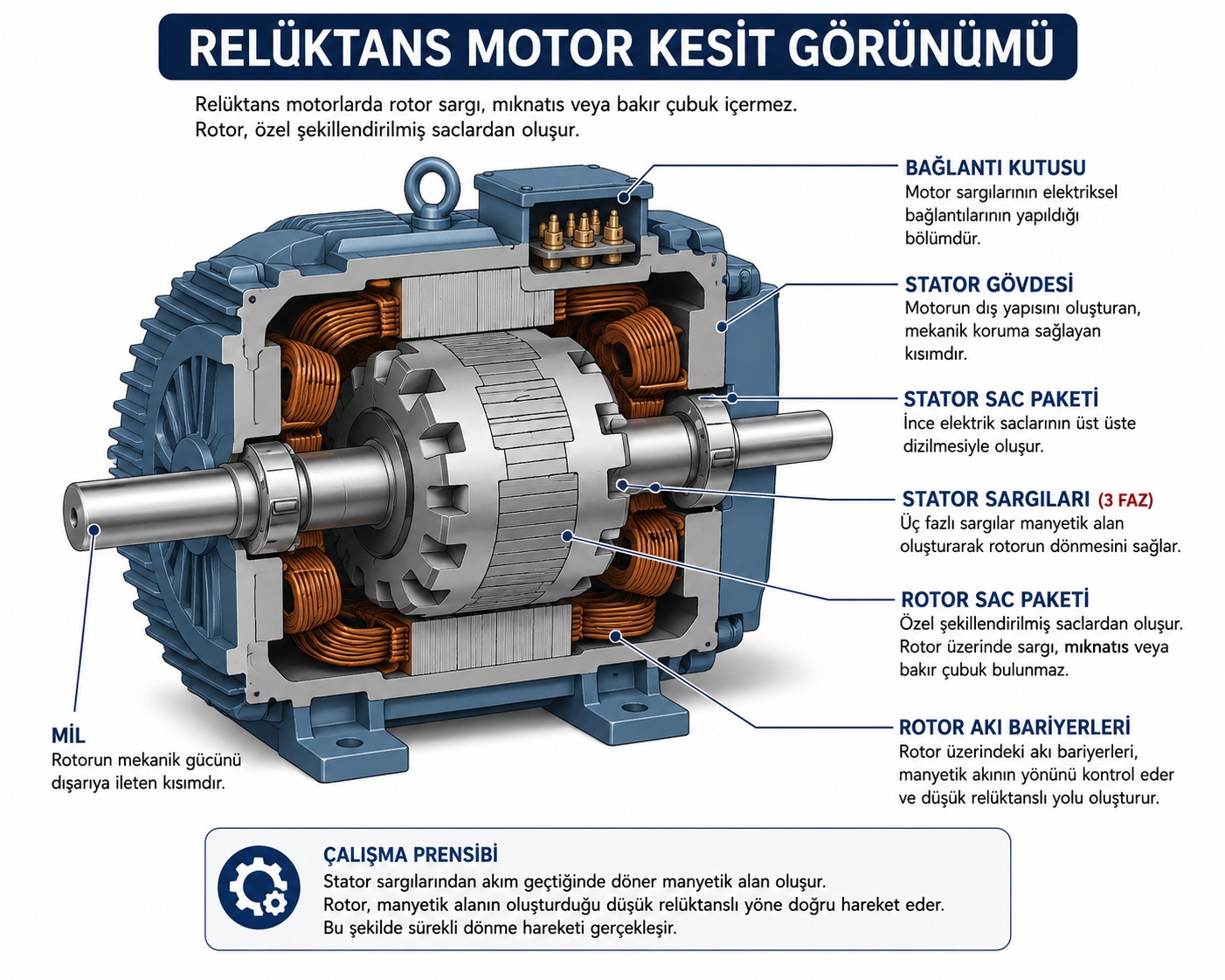

1. Relüktans Motorların Yapısı

Relüktans motorlar temel olarak stator ve rotor olmak üzere iki ana bölümden oluşur.

1.1 Stator

Stator motorun sabit kısmıdır.

Görevleri:

• Manyetik alan oluşturmak
• Rotorun hareketi için gerekli elektromanyetik etkileşimi oluşturmak
• Motorun çalışması için gerekli faz sargılarını taşımak

Stator yapısı birçok elektrik motorunun stator yapısına benzer.

Statorun Bölümleri

• Sac paketler
• Yalıtılmış oluklar
• Faz sargıları
• Gövde
• Bağlantı kutusu

1.2 Rotor

Rotor relüktans motorun hareketli kısmıdır.

Relüktans motor türüne bağlı olarak rotor yapısının temel özellikleri şunlardır:

• Rotor sargısı bulunmayabilir.
• Kalıcı mıknatıs kullanılmayabilir.
• Basit ve dayanıklı bir rotor yapısı oluşturulabilir.

Rotor, manyetik akının farklı eksenlerde farklı relüktans değerleri oluşturmasını sağlayacak biçimde tasarlanır.

Bu yapı sayesinde:

• Rotor yapısı sadeleştirilebilir.
• Rotor kayıpları azaltılabilir.
• Yüksek verim elde edilebilir.
• Bakım ihtiyacı azaltılabilir.

Rotorun Çalışma Mantığı

Rotor, manyetik devrede relüktansın en düşük olduğu konuma yönelmeye çalışır.

Manyetik alanın konumu değiştikçe rotor da yeni konuma yönelir ve böylece dönme hareketi meydana gelir.

2. Relüktans Motor Çeşitleri

Relüktans motorlar yapılarına ve çalışma yöntemlerine göre farklı gruplara ayrılır.

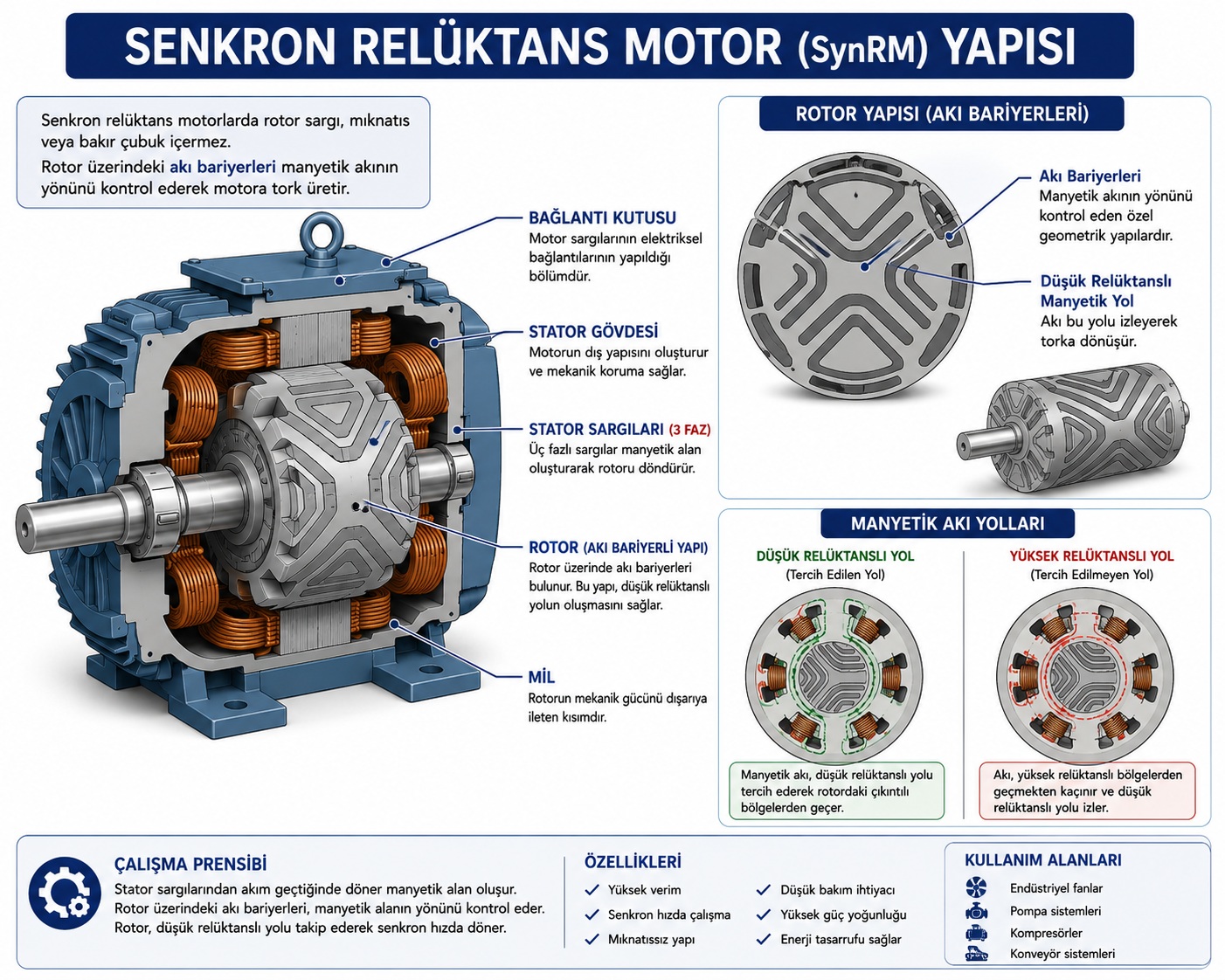

2.1 Senkron Relüktans Motoru (SynRM)

Senkron relüktans motorları, uygun sürücü sistemiyle senkron hızda çalışan relüktans motorlarıdır.

Özellikleri:

• Senkron hızda çalışır.
• Klasik yapısında rotor mıknatısı bulunmaz.
• Yüksek verimli uygulamalarda kullanılabilir.
• Uygun sürücü sistemiyle enerji verimliliği sağlanabilir.

Kullanım alanları:

• Endüstriyel fanlar
• Pompa sistemleri
• Kompresörler
• Konveyör sistemleri

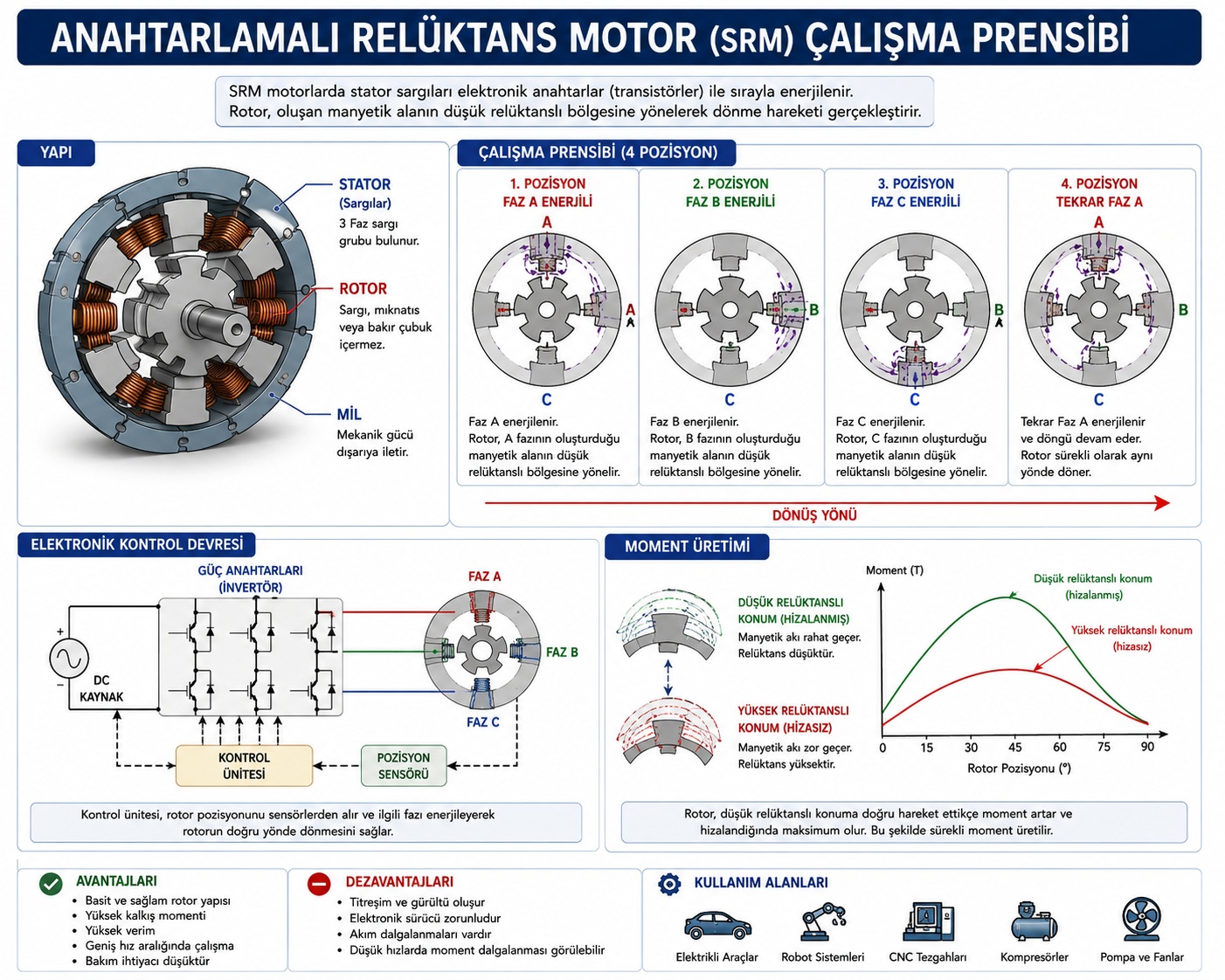

2.2 Anahtarlamalı Relüktans Motoru (SRM)

İngilizce adı Switched Reluctance Motor olan anahtarlamalı relüktans motoru, elektronik sürücü tarafından stator fazlarının belirli bir sırayla enerjilendirilmesiyle çalışır.

Özellikleri:

• Yüksek kalkış momenti elde edilebilir.
• Basit rotor yapısına sahiptir.
• Yüksek verimli uygulamalar gerçekleştirilebilir.
• Elektronik sürücü ve kontrol sistemi gerektirir.

Kullanım alanları:

• Elektrikli araç uygulamaları
• Servo ve hareket kontrol sistemleri
• Robot teknolojileri
• CNC makineleri

2.3 Değişken Relüktans Motoru

Değişken relüktans prensibine göre çalışan motorlarda rotor, manyetik devrenin relüktansını azaltacak konuma yönelir. Bu çalışma prensibi farklı motor ve adım motoru tasarımlarında kullanılabilir.

2.4 Hibrit Relüktans Motorları

Bazı motor tasarımlarında relüktans momentinden yararlanılırken kalıcı mıknatıs teknolojisi de kullanılabilir.

Bu tür tasarımlarla uygulamaya bağlı olarak:

• Daha yüksek moment
• Yüksek verim
• Gelişmiş motor kontrolü

elde edilebilir.

3. Relüktans Motorların Çalışması

Relüktans motorların çalışma mantığını anlamak için manyetik alan ve manyetik relüktans kavramlarının bilinmesi gerekir.

Manyetik Alanın Davranışı

Manyetik akı, manyetik devrede relüktansın daha düşük olduğu yolu tercih eder. Rotorun geometrik yapısı farklı konumlarda farklı relüktans değerleri meydana getirir.

Stator alanı oluşturulduğunda rotor, manyetik devrenin relüktansını azaltacak konuma yönelir. Stator alanının konumu kontrollü biçimde değiştirildiğinde rotor da bu değişimi takip ederek dönme hareketi oluşturur.

Çalışma Adımları

1. Stator Enerjilenir

Stator sargılarından akım geçirilerek manyetik alan oluşturulur.

2. Rotor Hizalanır

Rotor, manyetik devrenin relüktansını azaltacak konuma doğru hareket eder.

3. Manyetik Alan Değiştirilir

Motor tipine ve kontrol yöntemine göre sürücü sistemi stator alanının konumunu değiştirir.

4. Rotor Alanı Takip Eder

Rotor yeni manyetik alan konumuna doğru yönelir.

5. Sürekli Dönme Gerçekleşir

Manyetik alanın uygun sırayla değiştirilmesiyle rotorun sürekli dönmesi sağlanır.

Relüktans Motorların Avantajları

Basit Yapı

Özellikle klasik relüktans rotorlarında sargı ve kalıcı mıknatıs kullanılmaması rotor yapısının sade ve dayanıklı olmasını sağlayabilir.

Yüksek Verim

Modern relüktans motorları, uygun motor tasarımı ve sürücü sistemiyle yüksek verimli çalışmaya uygun elektrik makineleridir. Gerçek verim değeri motorun tipine, gücüne ve çalışma koşullarına bağlıdır.

Düşük Bakım İhtiyacı

Rotor yapısının basit olması ve bazı tasarımlarda fırça-kolektör sisteminin bulunmaması bakım ihtiyacını azaltabilir.

Düşük Rotor Kayıpları

Özellikle rotorunda sargı bulunmayan relüktans motor tasarımlarında rotor kaynaklı elektriksel kayıplar azaltılabilir.

Enerji Verimliliği

Uygun sürücü ve motor seçimiyle özellikle değişken yük ve hız gerektiren pompa, fan ve benzeri uygulamalarda enerji verimliliği artırılabilir.

Relüktans Motorların Dezavantajları

• Elektronik sürücü gerektirebilir.
• Kontrol sistemi motor türüne göre karmaşık olabilir.
• Tork dalgalanması ve titreşim oluşabilir.
• Özellikle bazı anahtarlamalı relüktans motorlarında akustik gürültü önemli olabilir.

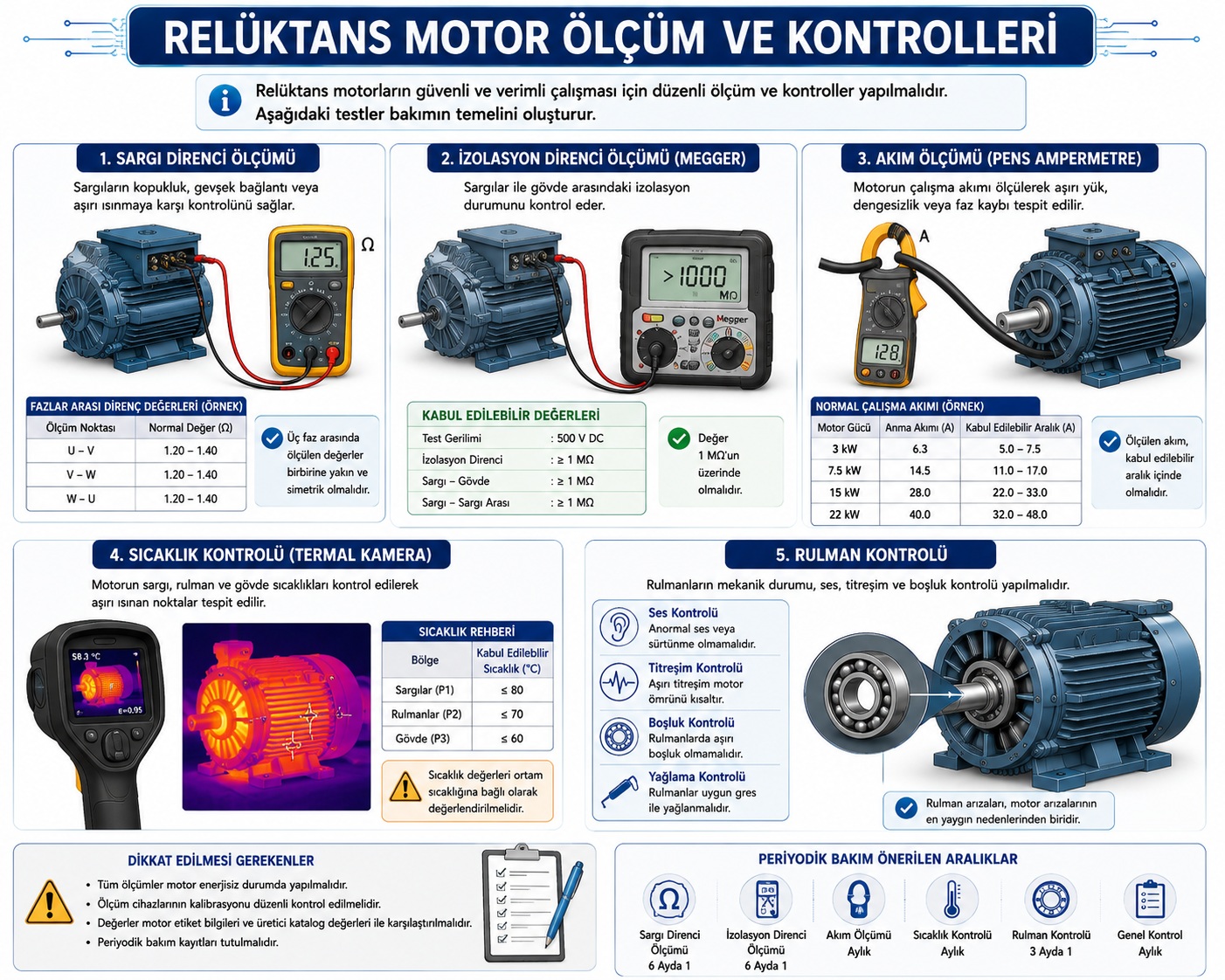

4. Relüktans Motorlarda Ölçüm ve Kontroller

Relüktans motorların güvenli ve verimli çalışabilmesi için üretici tarafından belirtilen bakım ve kontrol yöntemlerine uygun olarak düzenli kontroller yapılmalıdır.

4.1 Görsel Kontrol

Motor üzerinde yapılabilecek ilk işlemlerden biri görsel kontroldür.

Kontrol edilecek noktalar:

• Kablo bağlantıları
• Klemensler
• Motor gövdesi
• Fan yapısı
• Soğutma kanalları
• Gevşek veya hasarlı bağlantılar

4.2 Sargı Direnci Ölçümü

Stator sargılarının direnç değerleri uygun ölçüm cihazı kullanılarak kontrol edilebilir.

Kontrolün amaçları:

• Kopuk sargıların belirlenmesi
• Sargılar arasındaki anormal direnç farklılıklarının tespit edilmesi
• Fazlar arasındaki direnç dengesinin kontrol edilmesi

4.3 İzolasyon Direnci Ölçümü

Motorun izolasyon durumu, üretici talimatlarında belirtilen uygun izolasyon direnci ölçüm cihazı ve test gerilimi kullanılarak kontrol edilir.

Uygulamaya göre faz-gövde ve gerekli diğer izolasyon kontrolleri gerçekleştirilir.

Düşük izolasyon direnci:

• Nem
• Kirlenme
• Yalıtım bozulması
• Sargı veya kablo hasarı

gibi sorunların belirtisi olabilir.

4.4 Akım Ölçümü

Motorun çalışma akımları uygun ölçüm cihazlarıyla kontrol edilir.

Kontrol edilen durumlar:

• Faz akımları arasındaki dengesizlikler
• Aşırı yüklenme
• Anormal akım değerleri
• Motor veya sürücü sistemindeki olası arızalar

4.5 Titreşim Kontrolü

Normalden yüksek titreşim:

• Rulman arızası
• Rotor balans bozukluğu
• Mil eğriliği
• Kaplin veya mekanik bağlantı problemleri

gibi nedenlerden kaynaklanabilir.

4.6 Termal Kamera Kontrolü

Termal kamera, motor ve bağlantı noktalarındaki anormal sıcaklık dağılımlarının temassız olarak incelenmesine yardımcı olabilir.

Avantajları:

• Temassız sıcaklık kontrolü
• Anormal ısınmaların erken fark edilmesi
• Bağlantı ve soğutma problemlerinin belirlenmesine yardımcı olması

Relüktans Motorların Kullanım Alanları

Relüktans motor teknolojileri motor türüne ve tasarımına bağlı olarak:

• Elektrikli araç uygulamalarında
• Robotik sistemlerde
• Endüstriyel otomasyonda
• CNC tezgâhlarında
• Fan sistemlerinde
• Pompa sistemlerinde
• Kompresörlerde
• Asansör sistemlerinde
• Paketleme makinelerinde
• Konveyör hatlarında

kullanılabilmektedir.

Enerji verimliliğinin önem kazanması ve motor sürücü teknolojilerinin gelişmesi, relüktans motor teknolojilerinin farklı uygulamalarda değerlendirilmesini artırmaktadır.

Sonuç

Relüktans motorlar, rotorun manyetik devrede relüktansın daha düşük olduğu konuma yönelmesi prensibinden yararlanan elektrik motorlarıdır. Basit rotor yapısı, yüksek verim potansiyeli ve gelişmiş elektronik sürücülerle kontrol edilebilmesi bu motorların önemli özellikleri arasındadır.

Motorlu Araçlar Teknolojisi alanında eğitim gören öğrencilerin relüktans motorları öğrenirken elektrik motorlarının temel çalışma prensiplerini kavramaları, ardından Doğru Akım Motorları (DC Motorlar) ve motor sürme sistemlerinin temelini oluşturan Konvertör ve İnvertör Sistemleri konularını incelemeleri konunun daha kolay anlaşılmasına yardımcı olacaktır.
