Tekerlek İçi Motorlar: Yapısı, Çeşitleri ve Çalışması

Tekerlek İçi Motorlar Nedir?

Tekerlek içi motorlar (In-Wheel Motor veya Hub Motor), elektrik motorunun doğrudan tekerlek göbeği içerisine veya tekerleğe çok yakın bir konuma yerleştirildiği elektrikli tahrik sistemleridir. Bu teknoloji özellikle elektrikli otomobillerde, elektrikli motosikletlerde, scooterlarda, bisikletlerde ve bazı özel araç uygulamalarında kullanılmaktadır.

Geleneksel elektrikli araçlarda motor tarafından üretilen hareket; diferansiyel, aks ve diğer aktarma elemanları üzerinden tekerleklere iletilebilir. Tekerlek içi motor sistemlerinde ise motorun tekerleğe doğrudan veya çok kısa bir aktarma yolu üzerinden bağlanması sayesinde güç aktarma sistemi sadeleştirilebilir ve mekanik kayıplar azaltılabilir.

Bu yazıda tekerlek içi motorların yapısı, çeşitleri, çalışma prensibi, avantajları, dezavantajları, rejeneratif frenleme özelliği ile temel ölçüm ve kontrol işlemleri ele alınacaktır.

Elektrik motorlarının temel çalışma prensibini öğrenmek isteyen öğrenciler öncelikle Doğru Akım Motorları (DC Motorlar) konusunu inceleyebilir. Elektrik motorlarının temel yapısının anlaşılması, tekerlek içi motor teknolojisinin öğrenilmesini kolaylaştıracaktır.

Tekerlek İçi Motorların Avantajları

Tekerlek içi motor teknolojisinin sağladığı başlıca avantajlar şunlardır:

• Güç aktarma sisteminin sadeleştirilebilmesi
• Mekanik kayıpların azaltılabilmesi
• Sessiz çalışma
• Araç içerisinde daha fazla kullanılabilir hacim oluşturulabilmesi
• Bazı mekanik aktarma elemanlarının ortadan kaldırılabilmesi
• Hassas tork ve çekiş kontrolüne olanak sağlaması
• Birden fazla motor kullanılan sistemlerde tekerleklerin bağımsız kontrol edilebilmesi

Her tekerleğin ayrı bir motorla kontrol edildiği uygulamalarda torkun tekerlekler arasında elektronik olarak dağıtılması, araç dinamiği ve çekiş kontrolü açısından önemli avantajlar sağlayabilir.

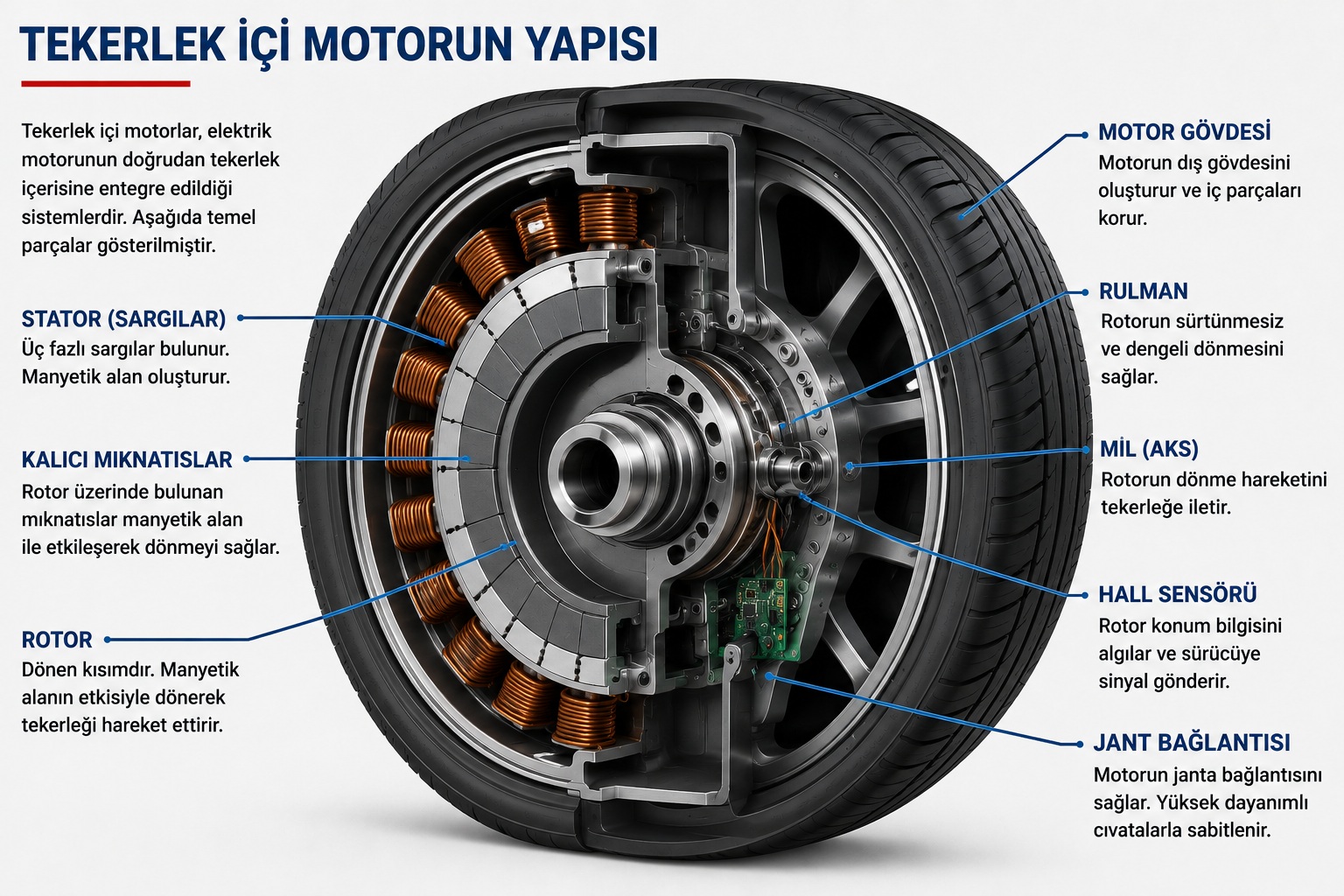

1. Tekerlek İçi Motorların Yapısı

Tekerlek içi motorların yapısı kullanılan motor tipine ve araç tasarımına göre değişebilmekle birlikte temel olarak motor gövdesi, stator, rotor, rulmanlar ve motor kontrol sistemi gibi bölümlerden oluşur.

Motor Gövdesi

Motorun dış kısmını oluşturur.

Başlıca görevleri:

• İç parçaları dış etkilere karşı korumak
• Isının dış ortama aktarılmasına yardımcı olmak
• Mekanik dayanım sağlamak

Motor gövdesinde uygulamaya bağlı olarak hafif ve dayanıklı metal alaşımları kullanılabilir.

Stator

Stator motorun sabit bölümüdür.

Başlıca görevleri:

• Uygun şekilde enerjilendirildiğinde döner manyetik alan oluşturmak
• Rotor üzerinde elektromanyetik tork oluşmasını sağlamak
• Elektrik enerjisinin mekanik enerjiye dönüştürülmesine katkı sağlamak

Üç fazlı tekerlek içi motor uygulamalarında stator üzerinde üç fazlı sargılar bulunabilir.

Rotor

Rotor motorun dönen bölümüdür.

Motor tasarımına bağlı olarak rotor üzerinde kalıcı mıknatıslar bulunabilir. Oluşturulan elektromanyetik tork rotorun dönmesini sağlar ve bu hareket tekerleğe aktarılır.

Kalıcı Mıknatıslar

Kalıcı mıknatıslı senkron motor kullanılan tekerlek içi motor sistemlerinde rotor üzerinde kalıcı mıknatıslar bulunur.

Uygulamaya göre farklı mıknatıs malzemeleri kullanılabilir. Bunlar arasında:

• Neodimyum esaslı mıknatıslar
• Ferrit mıknatıslar

yer alabilir.

Kalıcı mıknatıs kullanımı, uygun motor tasarımında yüksek güç yoğunluğu ve verim elde edilmesine yardımcı olabilir.

Rulmanlar

Rulmanlar rotorun düşük sürtünmeyle ve düzgün biçimde dönmesine yardımcı olur.

Rulmanlarda meydana gelen arızalar;

• Gürültü
• Titreşim
• Isınma
• Performans kaybı

gibi belirtilere neden olabilir.

Motor Sürücüsü ve İnvertör

Elektrikli araç bataryasında depolanan elektrik enerjisi doğru akım (DC) biçimindedir. Üç fazlı AC motor kullanılan sistemlerde motorun çalıştırılması ve kontrol edilmesi için güç elektroniği devrelerinden yararlanılır.

İnvertör; motorun ihtiyaç duyduğu faz akımlarını oluşturur ve motorun tork ile hız kontrolünün gerçekleştirilmesine yardımcı olur.

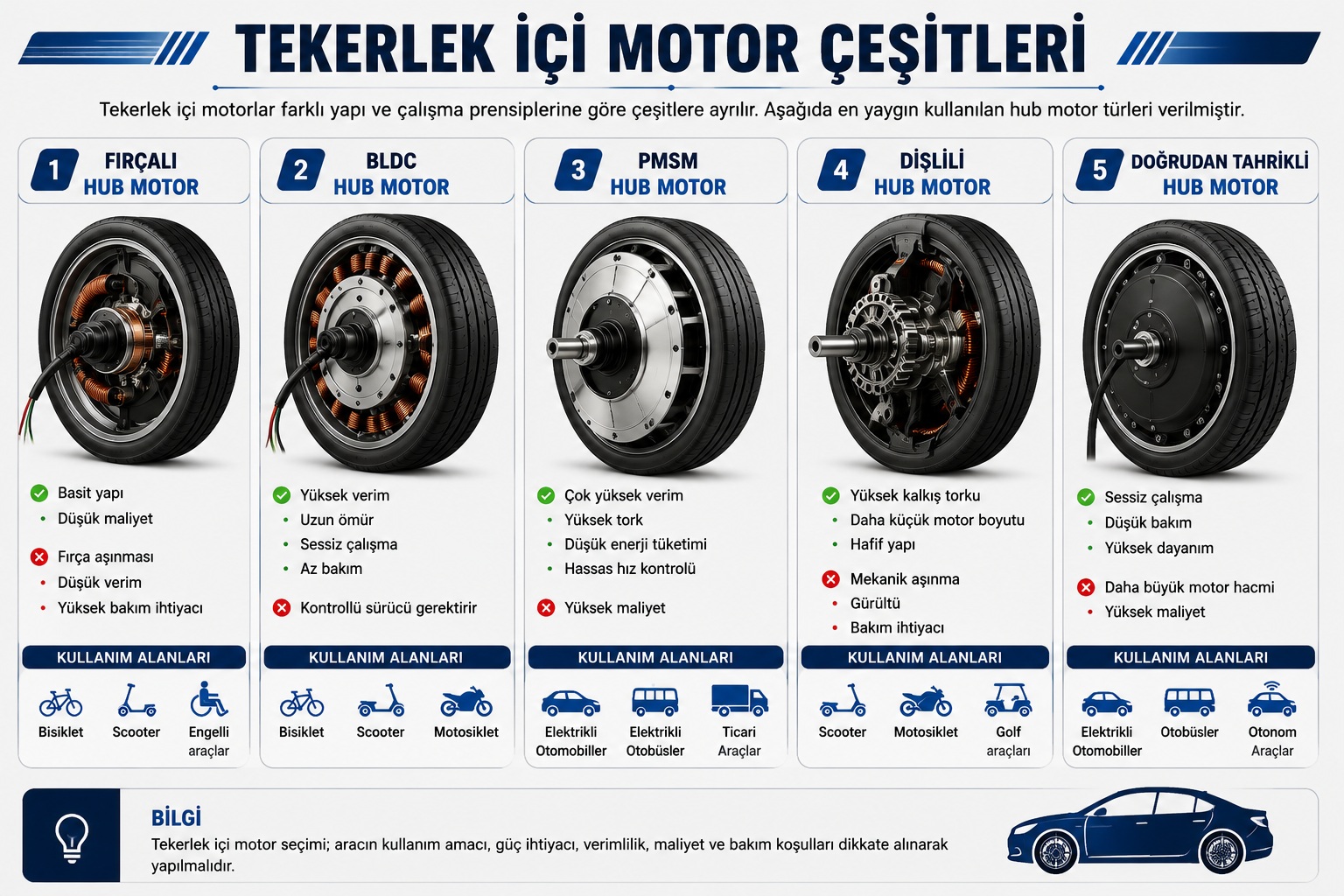

2. Tekerlek İçi Motor Çeşitleri

Tekerlek içi motorlar motor yapısına ve mekanik aktarma yöntemine göre farklı biçimlerde sınıflandırılabilir.

Fırçalı Hub Motorlar

Fırçalı doğru akım motoru prensibiyle çalışan hub motorlarda elektrik akımının rotor devresine aktarılmasında fırça ve kolektör sistemi kullanılır.

Özellikleri:

• Basit yapı
• Görece kolay kontrol
• Uygulamaya göre düşük maliyet

Dezavantajları:

• Fırça aşınması
• Periyodik bakım ihtiyacı
• Fırçasız motorlara göre daha fazla mekanik aşınma

Fırçasız Hub Motorlar (BLDC)

BLDC tipi hub motorlarda mekanik fırça ve kolektör yerine elektronik komütasyon kullanılır.

Avantajları:

• Yüksek verim elde edilebilmesi
• Uzun kullanım ömrü
• Sessiz çalışma
• Düşük bakım ihtiyacı

Elektrikli bisiklet ve scooter gibi hafif elektrikli araç uygulamalarında yaygın olarak kullanılabilir.

Kalıcı Mıknatıslı Senkron Hub Motorlar (PMSM)

PMSM tipi tekerlek içi motorlarda rotor üzerinde kalıcı mıknatıslar bulunur ve rotor, statorun oluşturduğu döner manyetik alanla senkron biçimde hareket eder.

Başlıca avantajları:

• Yüksek verim
• Yüksek tork yoğunluğu
• Hassas tork ve hız kontrolü
• Kompakt motor tasarımına olanak sağlaması

Doğrudan Tahrikli Hub Motorlar

Doğrudan tahrikli hub motorlarda motor ile tekerlek arasında mekanik redüksiyon dişlisi bulunmaz.

Motorun rotor hareketi doğrudan tekerleğe aktarılır.

Avantajları:

• Daha az mekanik aktarma elemanı
• Sessiz çalışma
• Düşük mekanik bakım ihtiyacı

Dezavantajları:

• İstenen tork ve güç değerlerine bağlı olarak motor boyutu ve kütlesinin artabilmesi

Dişlili Hub Motorlar

Dişlili hub motorlarda motor ile tekerlek arasında mekanik redüksiyon sistemi bulunur.

Avantajları:

• Düşük motor hızından uygun tekerlek hızının elde edilebilmesi
• Kompakt motorla yüksek tekerlek torku sağlanabilmesi

Dezavantajları:

• Dişli sisteminde mekanik aşınma oluşabilmesi
• Ek mekanik kayıplar ve gürültü meydana gelebilmesi

Tekerlek İçi Motorların Kullanıldığı Araçlar

Tekerlek içi motor teknolojisi farklı araç ve mobilite uygulamalarında kullanılabilir.

• Elektrikli bisikletler
• Elektrikli scooterlar
• Elektrikli motosikletler
• Golf araçları
• Bazı elektrikli otomobil uygulamaları ve prototipleri
• Otonom araç platformları
• Özel amaçlı araçlar

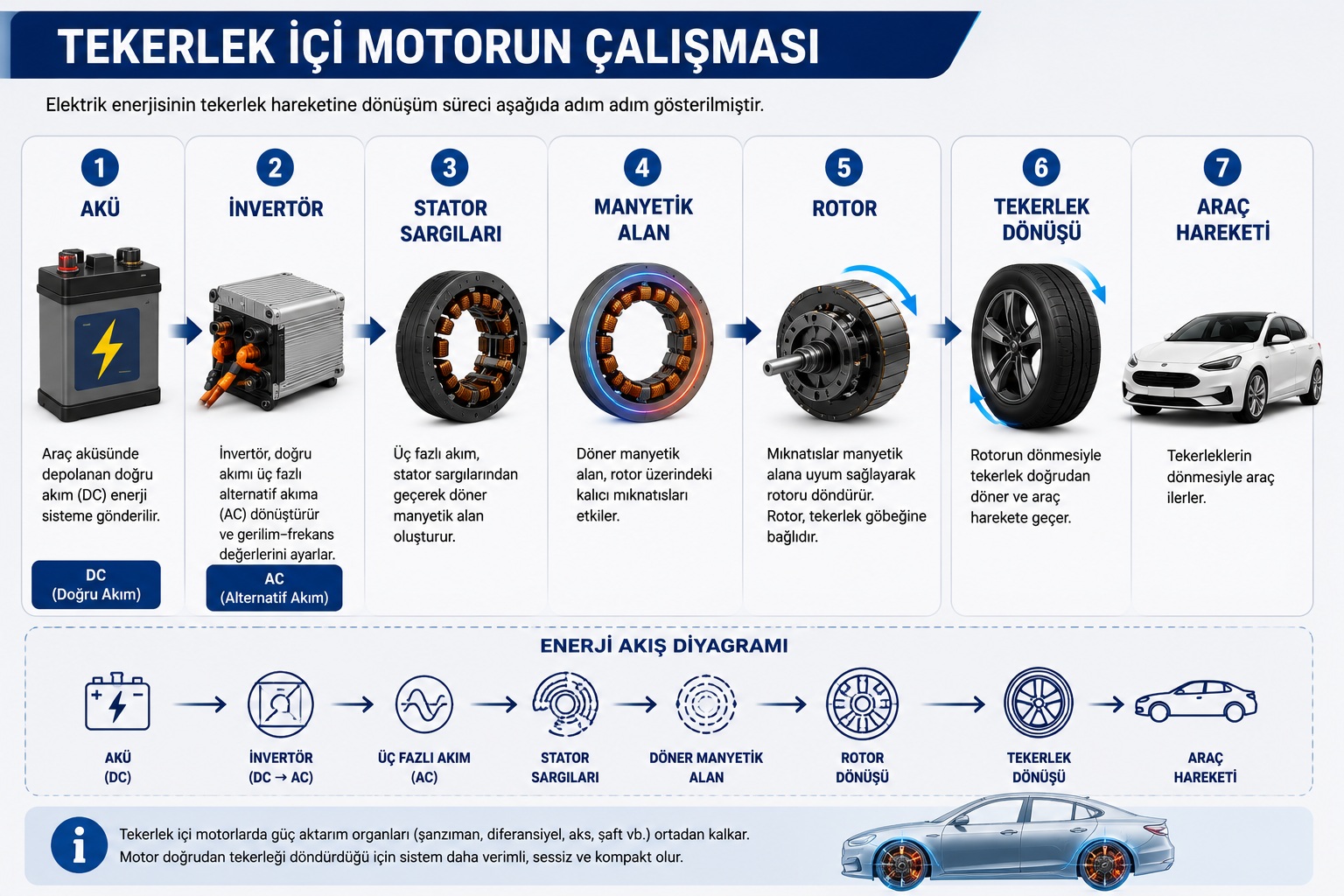

3. Tekerlek İçi Motorların Çalışması

Tekerlek içi motorların çalışma prensibi kullanılan motor tipine göre farklılık gösterebilir. Üç fazlı fırçasız veya kalıcı mıknatıslı motor kullanılan bir sistemde enerji dönüşümü genel olarak aşağıdaki aşamalarda gerçekleşir.

Enerjinin Bataryadan Alınması

Araç bataryasında depolanan elektrik enerjisi doğru akım (DC) biçimindedir.

Bu enerji motoru kontrol eden güç elektroniği sistemine gönderilir.

İnvertörün Devreye Girmesi

Üç fazlı AC motor kullanılan sistemlerde invertör;

• Motor faz akımlarını kontrol eder.
• Motorun ihtiyaç duyduğu elektriksel frekansı oluşturur.
• Tork ve hız kontrolünün gerçekleştirilmesini sağlar.

Manyetik Alanın Oluşması

Stator sargılarından kontrollü olarak geçirilen faz akımları döner manyetik alan oluşturur.

Bu manyetik alan rotor üzerindeki manyetik alanla etkileşime girerek elektromanyetik tork meydana getirir.

Rotorun Dönmesi

Oluşan elektromanyetik tork rotorun dönmesini sağlar.

Doğrudan tahrikli tekerlek içi motorlarda rotor hareketi doğrudan tekerleğe aktarılır. Dişlili sistemlerde ise hareket redüksiyon mekanizması üzerinden tekerleğe iletilir.

Tork Üretimi

Motorun milinde veya rotorunda oluşturduğu döndürme etkisine tork denir.

Elektrik motorlarının düşük hızlardan itibaren kontrollü tork üretebilmesi, elektrikli araçların kalkış ve hızlanma özellikleri açısından önemli bir avantajdır.

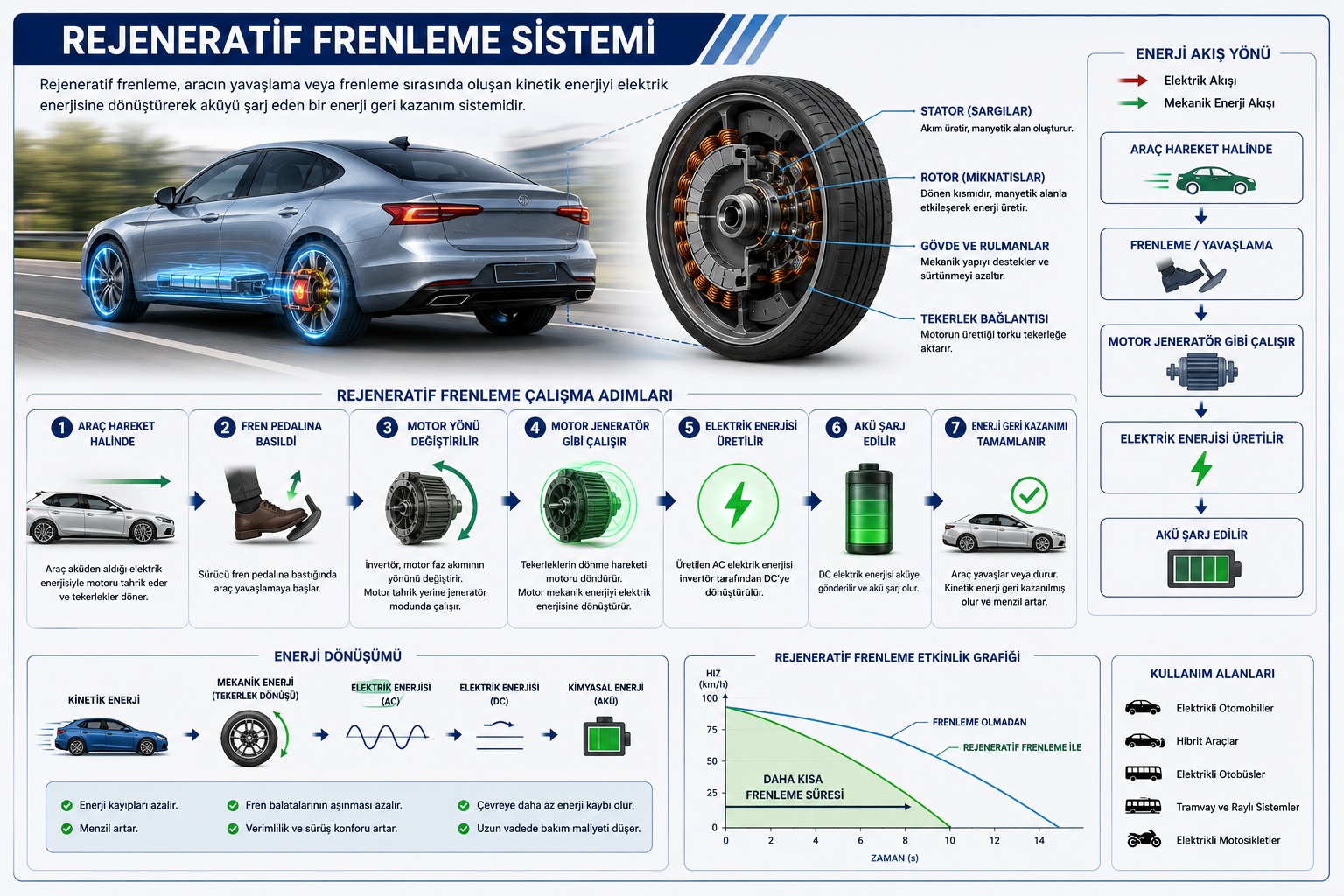

Rejeneratif Frenleme

Uygun motor, invertör ve batarya yönetim sistemine sahip elektrikli tahrik sistemlerinde rejeneratif frenleme uygulanabilir. Bu yöntemde aracın yavaşlaması sırasında hareket enerjisinin bir bölümü elektrik enerjisine dönüştürülerek bataryaya geri kazandırılır.

Geleneksel sürtünmeli frenlerde aracın kinetik enerjisinin önemli bir bölümü fren diskleri ve balatalarında ısıya dönüşür. Rejeneratif frenlemede ise elektrik motoru uygun çalışma koşullarında jeneratör gibi çalışarak hareket enerjisinin bir bölümünün geri kazanılmasını sağlar.

Sürücü gaz pedalını bıraktığında veya frenleme talebinde bulunduğunda araç kontrol sistemi motorun torkunu ters yönde yönetebilir. Tekerleklerin hareketi motoru döndürür ve oluşan elektrik enerjisi güç elektroniği sistemi üzerinden uygun koşullarda bataryaya aktarılabilir.

Geri kazanılabilecek enerji miktarı; araç hızı, bataryanın doluluk durumu ve sıcaklığı, motor-invertör özellikleri, yol koşulları ve sürücünün frenleme talebi gibi birçok etkene bağlıdır.

Rejeneratif Frenlemenin Sağladığı Avantajlar

• Frenleme sırasında enerjinin bir bölümünün geri kazanılmasını sağlar.
• Enerji verimliliğine katkıda bulunur.
• Uygun kullanım koşullarında araç menziline katkı sağlayabilir.
• Sürtünmeli frenlerin kullanımını azaltabilir.
• Fren balatası ve disk aşınmasının azaltılmasına yardımcı olabilir.

Tekerlek İçi Motorlarda Rejeneratif Frenlemenin Önemi

Doğrudan tahrikli tekerlek içi motorlarda motor ile tekerlek arasında daha az mekanik aktarma elemanı bulunması, tahrik ve enerji geri kazanım sisteminin daha doğrudan kontrol edilmesine olanak sağlayabilir.

Birden fazla bağımsız motor kullanılan araçlarda her motorun torku elektronik olarak kontrol edilebilir. Bu özellik rejeneratif frenleme ile araç dinamiği kontrolünün birlikte yönetilmesine olanak sağlayabilir.

Tekerlek İçi Motorların Dezavantajları

Tekerlek içi motor teknolojisinin sağladığı avantajların yanında araç tasarımında dikkate alınması gereken bazı dezavantajları da bulunmaktadır.

• Tekerlek ve süspansiyonla birlikte hareket eden kütlenin artabilmesi
• Motorun yol darbeleri ve titreşimlere daha fazla maruz kalabilmesi
• Su, toz ve çevresel etkilere karşı yüksek koruma gereksinimi
• Soğutma ve ısı yönetiminin zorlaşabilmesi
• Üretim ve sistem maliyetinin artabilmesi
• Bakım ve onarım işlemlerinin özel ekipman ve bilgi gerektirebilmesi

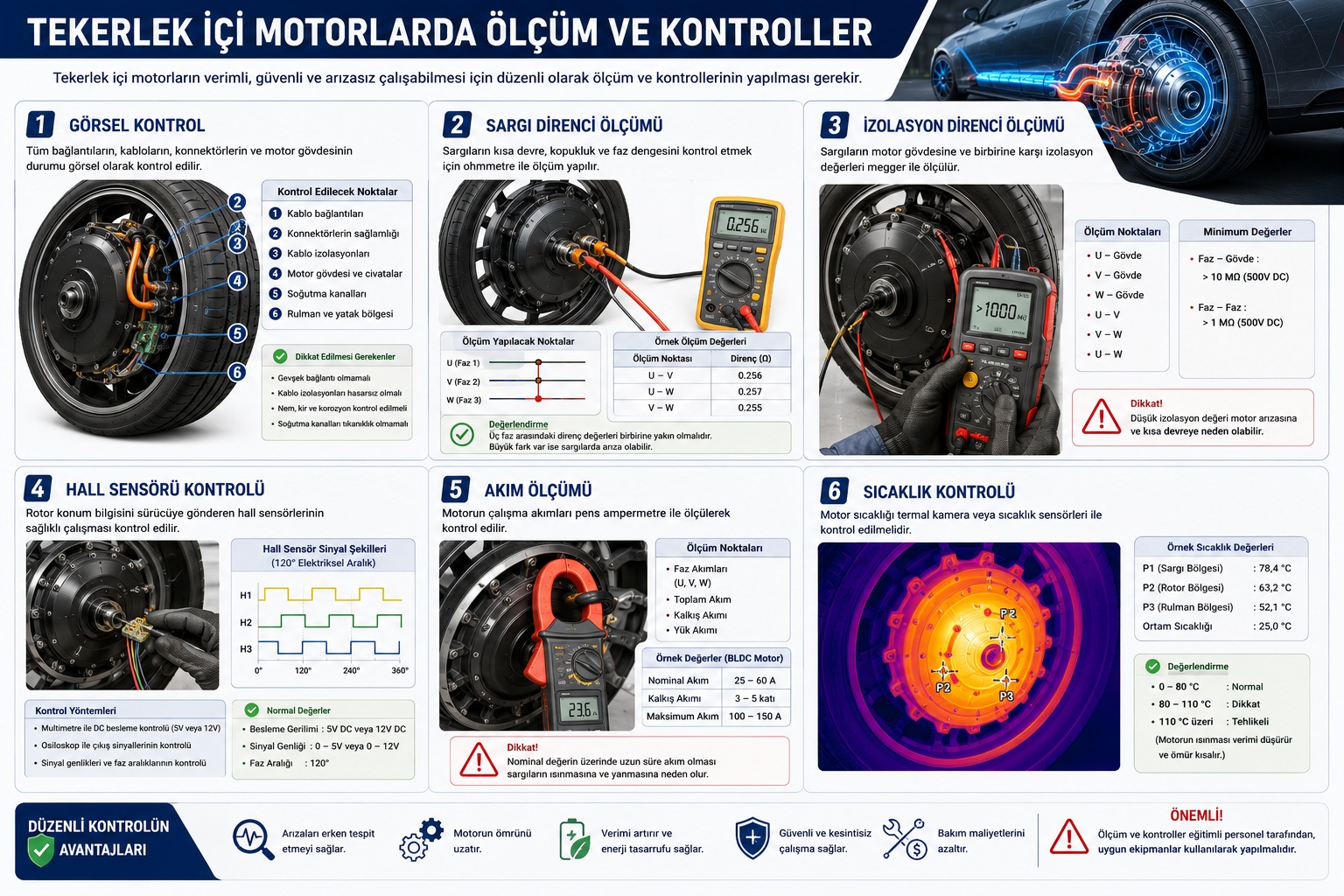

4. Tekerlek İçi Motorlarda Ölçüm ve Kontroller

Tekerlek içi motorlarda bakım ve kontrol işlemleri motor tipine, üretici teknik verilerine ve aracın yüksek gerilim mimarisine uygun olarak gerçekleştirilmelidir. Özellikle yüksek gerilimli elektrikli araç sistemlerinde gerekli iş güvenliği prosedürleri uygulanmalıdır.

Görsel Kontrol

Kontrol edilmesi gereken başlıca noktalar:

• Kablo bağlantıları
• Konnektörler
• Motor gövdesi
• Soğutma elemanları
• Mekanik bağlantılar
• Sızdırmazlık ve dış hasar belirtileri

Çatlak, gevşek bağlantı, korozyon, sıvı girişi veya fiziksel hasar belirtileri kontrol edilmelidir.

Sargı Direnci Ölçümü

Motor sargılarının direnç değerleri üreticinin belirttiği yöntem ve uygun ölçüm cihazları kullanılarak kontrol edilir.

Bu kontrolün amaçları:

• Sargı sürekliliğinin değerlendirilmesi
• Kopuklukların tespit edilmesi
• Faz dirençleri arasındaki dengenin kontrol edilmesi

olarak sıralanabilir.

Üç fazlı motorlarda faz dirençleri karşılaştırılır ve sonuçlar üretici teknik değerlerine göre değerlendirilir.

İzolasyon Direnci Ölçümü

İzolasyon direnci ölçümü, üreticinin belirlediği prosedür ve uygun izolasyon test cihazı kullanılarak gerçekleştirilir.

Motor ve sistem tasarımına göre gerekli izolasyon kontrolleri yapılır. Ölçüm gerilimi ve kabul değerleri üretici teknik dokümanlarına göre belirlenmelidir.

Beklenen değerin altında kalan izolasyon direnci; nem, kirlenme, kablo hasarı veya sargı izolasyonunda bozulma gibi problemlerin göstergesi olabilir.

Hall Sensörü ve Rotor Konum Sensörü Kontrolü

Bazı tekerlek içi motorlarda rotor konumunun belirlenmesi amacıyla Hall sensörleri veya farklı rotor konum algılama sistemleri kullanılabilir.

Görevleri:

• Rotor konumunun belirlenmesine yardımcı olmak
• Motor kontrol ünitesine konum bilgisi göndermek
• Elektronik komütasyon ve hassas motor kontrolüne katkı sağlamak

Kontrol yöntemi motor ve sensör tipine göre değişir. Üretici prosedürüne bağlı olarak uygun ölçüm cihazı veya osiloskop kullanılabilir.

Akım Ölçümü

Motorun çalışma akımları uygun ölçüm cihazları veya araç teşhis sistemi üzerinden kontrol edilebilir.

İncelenebilecek değerler:

• Faz akımları
• Motor yük akımı
• Fazlar arasındaki akım dengesi

Normal dışı akım değerleri elektriksel veya mekanik bir problemin göstergesi olabilir.

Sıcaklık Kontrolü

Motor sıcaklığı sistem tasarımına göre;

• Motor içerisindeki sıcaklık sensörleri
• Termal kamera
• Temassız sıcaklık ölçüm cihazları
• Aracın teşhis sistemi

yardımıyla değerlendirilebilir.

Aşırı sıcaklık;

• Sargı izolasyonunun zarar görmesine
• Kalıcı mıknatıslı motorlarda mıknatıs performansının olumsuz etkilenmesine
• Motor performansının sınırlandırılmasına

neden olabilir.

Titreşim ve Rulman Kontrolü

Anormal titreşim ve sesler motorun mekanik durumuyla ilgili önemli bilgiler sağlayabilir.

Aşırı titreşim;

• Rulman arızası
• Rotor dengesizliği
• Tekerlek veya motor bağlantılarındaki problemler
• Mekanik hasar

gibi sorunların belirtisi olabilir.

Gelecekte Tekerlek İçi Motor Teknolojisi

Tekerlek içi motor teknolojisinin gelişiminde motor kütlesinin azaltılması, güç yoğunluğunun artırılması, ısı yönetiminin iyileştirilmesi ve araç süspansiyonuna olan etkilerin azaltılması önemli çalışma alanlarıdır.

Gelecekte bu teknolojiyle ilgili gelişmelerin özellikle şu alanlarda yoğunlaşması beklenebilir:

• Daha hafif ve kompakt motor tasarımları
• Daha yüksek enerji verimliliği
• Gelişmiş ısı yönetimi
• Gelişmiş motor kontrol sistemleri
• Bağımsız tekerlek tork kontrolü
• Otonom ve akıllı araç sistemleriyle entegrasyon

Tekerlek içi motorların gelecekteki kullanım alanı; maliyet, dayanıklılık, süspansiyon tasarımı, soğutma, güvenilirlik ve araç üreticilerinin tercih ettiği güç aktarma mimarilerine bağlı olacaktır.

Sonuç

Tekerlek içi motorlar, elektrik motorunun doğrudan tekerlek bölgesine yerleştirilmesi sayesinde geleneksel güç aktarma sistemlerinin sadeleştirilmesine olanak sağlayan elektrikli tahrik teknolojilerinden biridir.

Bu sistemlerde motor torkunun tekerleğe doğrudan veya kısa bir mekanik aktarma yolu üzerinden iletilmesi; enerji verimliliği, bağımsız tekerlek kontrolü, rejeneratif frenleme ve araç tasarımında esneklik gibi avantajlar sağlayabilir. Bununla birlikte yaylanmayan kütle, darbe dayanımı, soğutma, sızdırmazlık ve maliyet gibi konular tasarım sırasında dikkate alınmalıdır.

Tekerlek içi motorların yapısı, çeşitleri, çalışma prensibi ve temel kontrol yöntemlerinin öğrenilmesi, elektrikli araç teknolojilerini inceleyen Mesleki ve Teknik Anadolu Lisesi ile Mesleki Eğitim Merkezi öğrencileri açısından önemli bir mesleki kazanımdır.
