Senkron Motor Nedir?

Senkron motor, stator tarafından oluşturulan döner manyetik alan ile rotorun oluşturduğu manyetik alanın aynı hızda dönmesi prensibine göre çalışan alternatif akım motorudur.

Asenkron motorlardan farklı olarak normal senkron çalışma sırasında rotor ile döner manyetik alan arasında kayma (slip) bulunmaz.

Rotorun senkron hızı aşağıdaki formülle hesaplanır:

n_s = (120 × f) / P

Burada;

• n_s = Senkron hız (dev/dak)
• f = Şebeke frekansı (Hz)
• P = Kutup sayısı

Örneğin;

• 50 Hz frekanslı
• 4 kutuplu

bir motorun senkron hızı 1500 dev/dak olur.

Bu nedenle senkron motor, senkron çalışma koşulları sağlandığında yük değişse bile hızını senkron hızda korur.

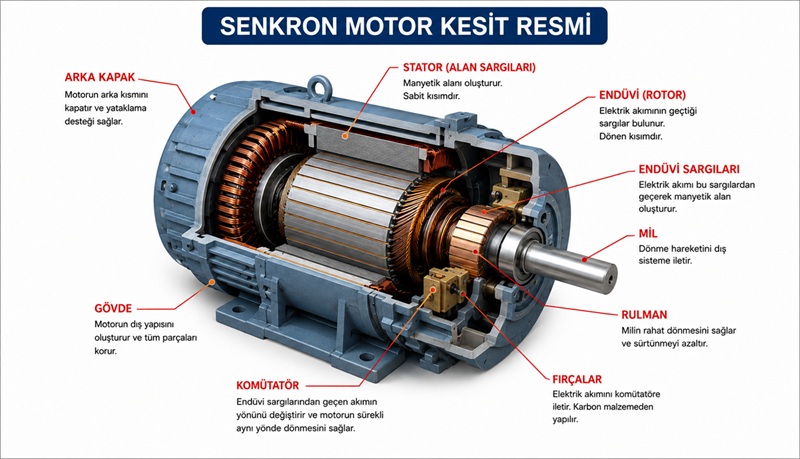

1. Senkron Motorların Yapısı

Senkron motorlar temel olarak stator ve rotor olmak üzere iki ana bölümden oluşur. Bunun yanında mil, rulmanlar, gövde ve soğutma sistemi gibi yardımcı bölümler de motorun çalışmasında önemli görevler üstlenir.

1.1 Stator

Stator motorun duran kısmıdır.

Yapısal olarak asenkron motor statoruna oldukça benzer.

Görevleri:

• Döner manyetik alan oluşturmak
• Üç fazlı sargıları taşımak
• Rotor üzerinde elektromanyetik tork oluşmasına katkı sağlamak

Stator üzerinde:

• R fazı
• S fazı
• T fazı

olmak üzere üç fazlı sargılar bulunur.

Bu sargılara uygulanan üç fazlı alternatif akım, statorda döner manyetik alan meydana getirir.

1.2 Rotor

Rotor motorun dönen kısmıdır.

Uyartım sargılı senkron motorlarda rotor sargılarına doğru akım uygulanır. Bu nedenle rotor elektromıknatıs gibi davranır.

Rotorun görevleri:

• Manyetik kutupları oluşturmak
• Statorun döner manyetik alanına kilitlenmek
• Senkron hızda dönmek

Uyartım sargılı motorlarda rotorun doğru akım beslemesi genellikle:

• Fırça ve bilezik sistemiyle
• Fırçasız uyartım sistemiyle

sağlanabilir.

1.3 Mil ve Rulmanlar

Mil ve rulmanlar motorun mekanik hareketinin düzgün biçimde gerçekleştirilmesini sağlar.

Görevleri:

• Dönme hareketini yük sistemine aktarmak
• Rotorun merkezlenmiş ve düşük sürtünmeyle dönmesini sağlamak

1.4 Gövde ve Soğutma Sistemi

Motor gövdesi iç parçaları dış etkilere karşı korurken soğutma sistemi çalışma sırasında oluşan ısının uzaklaştırılmasına yardımcı olur.

Büyük güçlü senkron motorlarda uygulamaya göre:

• Hava soğutma
• Su soğutma
• Fanlı soğutma

gibi farklı soğutma yöntemleri kullanılabilir.

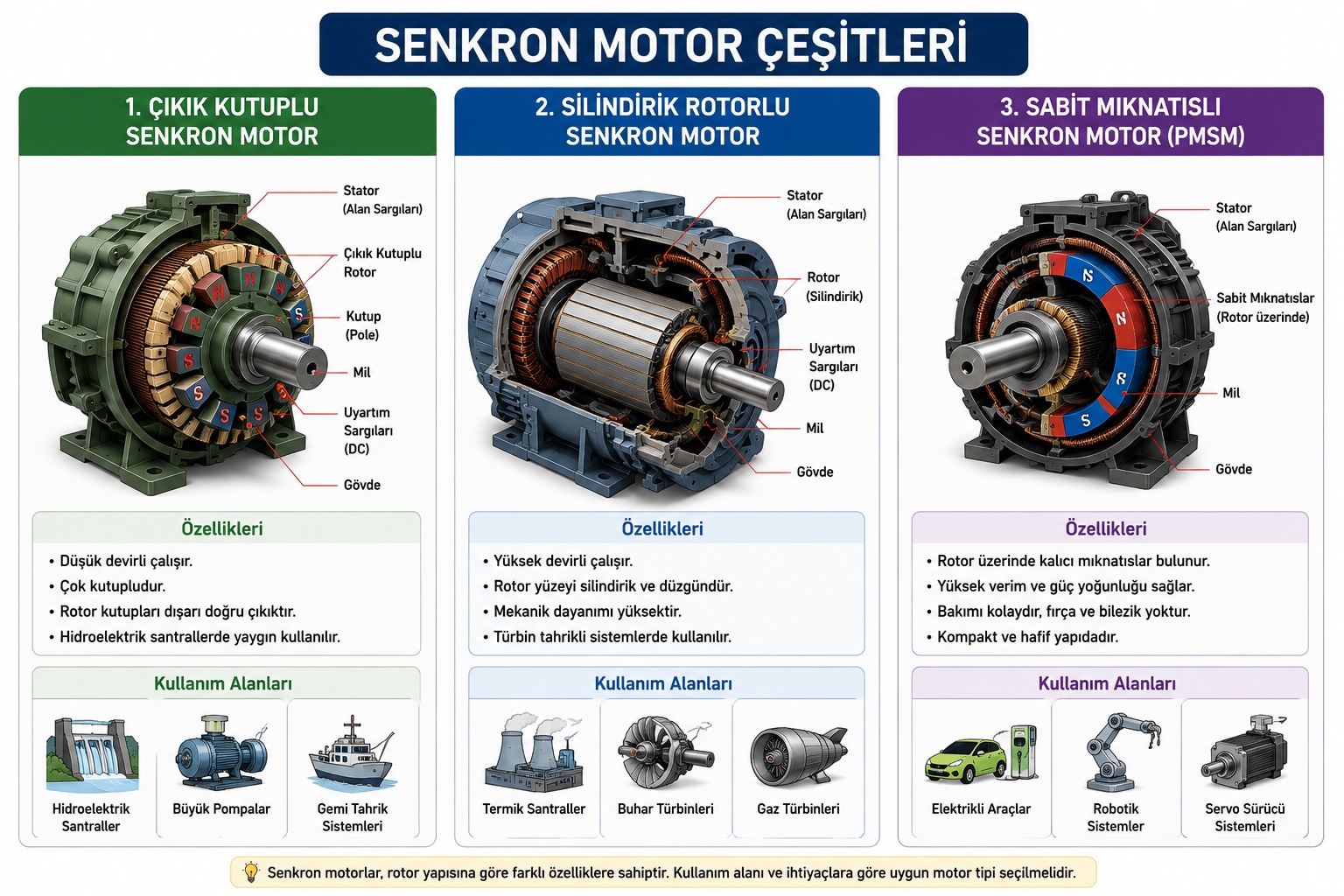

2. Senkron Motor Çeşitleri

Senkron motorlar rotor yapılarına ve uyartım yöntemlerine göre farklı türlere ayrılabilir.

2.1 Çıkık Kutuplu Senkron Motorlar

Bu motorlarda rotor kutupları dışarı doğru çıkıntılı yapıdadır.

Özellikleri:

• Genellikle düşük devirli uygulamalara uygundur.
• Çok kutuplu olarak üretilebilirler.
• Büyük çaplı rotor yapısına sahip olabilirler.

Kullanım alanları:

• Su türbini tahrikli sistemler
• Büyük pompalar
• Düşük hızlı yüksek güçlü uygulamalar

2.2 Silindirik Rotorlu Senkron Motorlar

Silindirik rotorların dış yüzeyi daha düzgün bir yapıya sahiptir.

Özellikleri:

• Yüksek hızlı uygulamalara uygundur.
• Mekanik dayanımları yüksektir.
• Yüksek devir gerektiren sistemlerde kullanılabilirler.

Benzer rotor yapıları özellikle yüksek hızlı senkron elektrik makinelerinde tercih edilir.

2.3 Sabit Mıknatıslı Senkron Motorlar (PMSM)

Sabit mıknatıslı senkron motorlarda rotor üzerinde kalıcı mıknatıslar bulunur.

Avantajları:

• Yüksek verim
• Düşük bakım ihtiyacı
• Kompakt yapı
• Yüksek güç ve tork yoğunluğu

Günümüzde:

• Elektrikli araçlarda
• Servo sistemlerde
• Robotik uygulamalarda
• Hassas hareket kontrol sistemlerinde

yaygın olarak kullanılmaktadır.

Bu motorların çalıştırılmasında kullanılan güç elektroniği sistemleri hakkında daha detaylı bilgi için Konvertör ve İnvertör Sistemleri konusunu inceleyebilirsiniz.

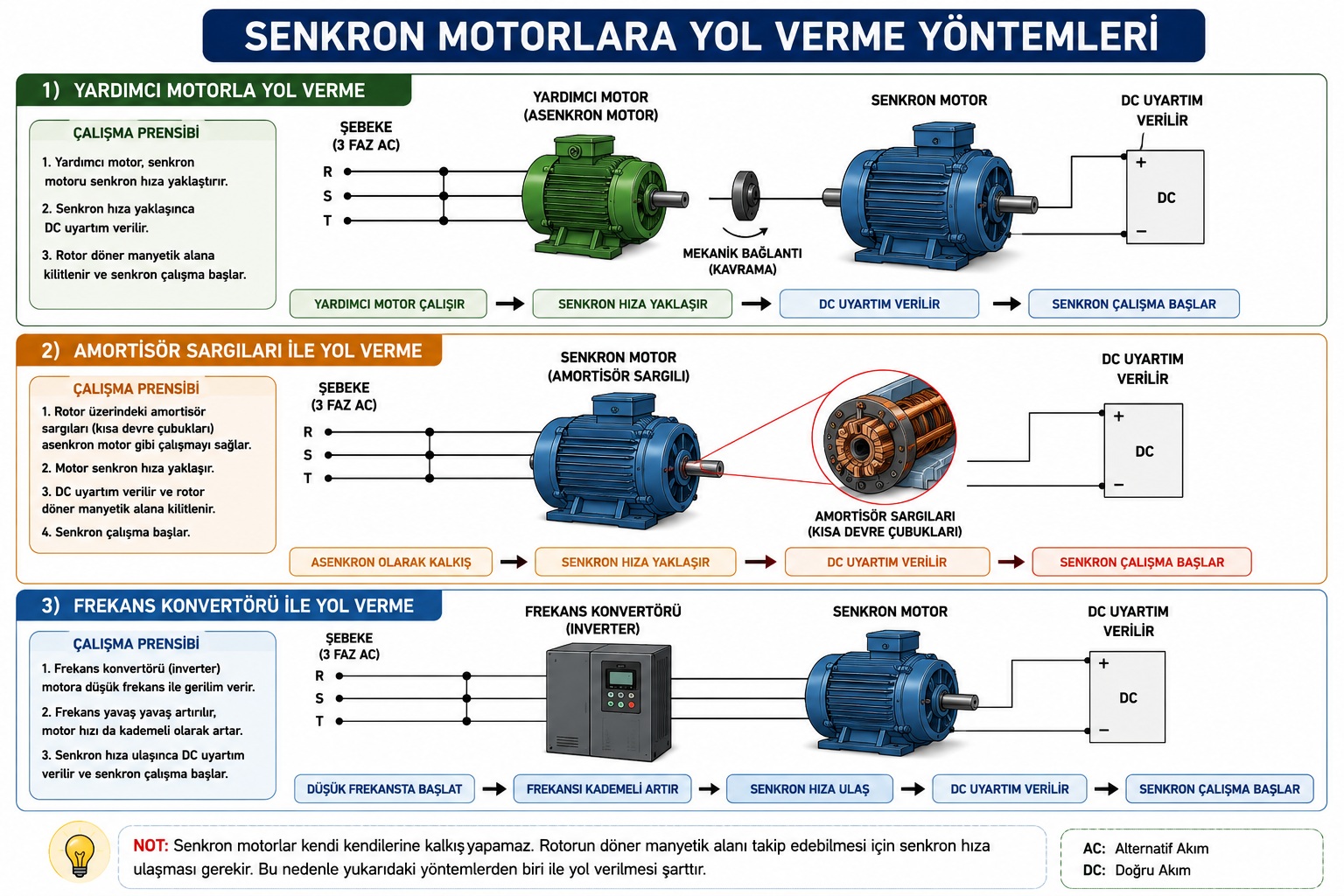

3. Senkron Motorlara Yol Verme

Klasik uyartım sargılı senkron motorların önemli özelliklerinden biri, doğrudan şebekeye bağlandıklarında kendi kendilerine senkron kalkış yapamamalarıdır.

Rotor dururken statorun döner manyetik alanı rotor kutuplarına hızlı biçimde değişen yönlerde tork uygular. Rotor ataletinden dolayı bu alanı doğrudan takip ederek senkron hıza ulaşamaz.

Bu nedenle senkron motorlarda uygun yol verme yöntemleri kullanılır.

3.1 Yardımcı Motorla Yol Verme

Senkron motor, harici bir yardımcı motor yardımıyla senkron hıza yakın bir değere çıkarılır.

Daha sonra uygun rotor uyartımı ve senkronizasyon koşulları sağlanarak senkron çalışmaya geçilir.

Bu yöntem özellikle bazı büyük güçlü sistemlerde kullanılabilir.

3.2 Amortisör Sargılarıyla Yol Verme

Rotor üzerinde kısa devre edilmiş amortisör çubukları bulunur.

Bu yapı asenkron motorun kafes yapısına benzer şekilde kalkış torku oluşturulmasına yardımcı olur.

İlk kalkış sırasında motor:

• Asenkron motor prensibine benzer şekilde hızlanır.
• Senkron hıza yaklaşır.
• Uygun rotor uyartımıyla senkron çalışmaya geçer.

3.3 Frekans Konvertörü ile Yol Verme

Modern uygulamalarda senkron motorların çalıştırılmasında değişken frekanslı motor sürücüleri kullanılabilir.

Motor bir sürücü üzerinden kontrollü olarak çalıştırılır ve uygulanan frekans motorun çalışma şartlarına uygun biçimde artırılır.

Böylece:

• Kontrollü ve yumuşak kalkış sağlanabilir.
• Kalkış akımı sınırlandırılabilir.
• Mekanik zorlanmalar azaltılabilir.
• Motorun hız ve tork kontrolü gerçekleştirilebilir.

Bu sistemlerde kullanılan güç elektroniği devreleri hakkında ayrıntılı bilgi için Konvertör ve İnvertör Sistemleri konusunu inceleyebilirsiniz.

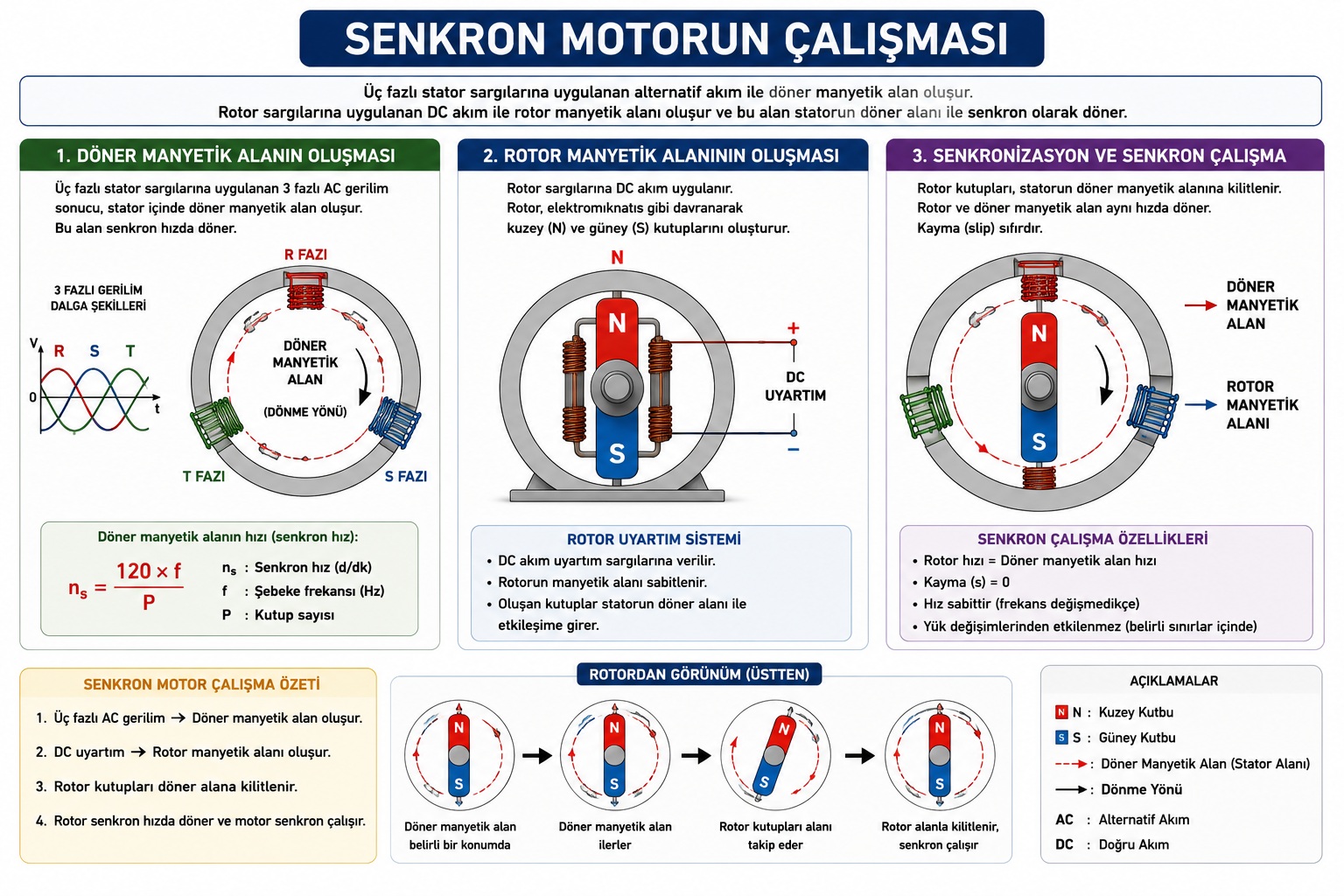

4. Senkron Motorların Çalışması

Senkron motorun çalışma prensibi temel olarak statorun döner manyetik alanı ile rotorun manyetik alanının etkileşimine dayanır.

4.1 Döner Manyetik Alanın Oluşması

Üç fazlı gerilim stator sargılarına uygulandığında statorda döner manyetik alan oluşur.

Bu manyetik alan senkron hızda döner.

4.2 Rotorun Manyetik Alan Oluşturması

Uyartım sargılı senkron motorlarda rotor sargılarına doğru akım uygulanır.

Bunun sonucunda rotor üzerinde:

• Kuzey kutbu
• Güney kutbu

oluşur.

Sabit mıknatıslı senkron motorlarda ise rotor manyetik alanı kalıcı mıknatıslar tarafından oluşturulur.

4.3 Kilitlenme ve Senkronizasyon

Motor uygun çalışma hızına ulaştığında rotorun manyetik alanı statorun döner manyetik alanıyla senkronize olur.

Bu durumda:

• Rotor hızı
• Stator döner manyetik alanının hızı

birbirine eşit olur.

Normal senkron çalışma sırasında kayma sıfırdır ve motor senkron hızda çalışır.

Senkron Motorların Avantajları

• Senkron çalışma sırasında sabit hız sağlar.
• Uygun uyartımlı motorlarda güç katsayısının düzenlenmesine katkı sağlayabilir.
• Yüksek verimli uygulamalar gerçekleştirilebilir.
• Büyük güçlü uygulamalarda kullanılabilir.
• Uygun sistemlerde reaktif güç kompanzasyonunda kullanılabilir.
• Besleme frekansı ve kutup sayısı değişmediği sürece senkron hız sabittir.

Senkron Motorların Dezavantajları

• Bazı senkron motor türlerinde özel kalkış sistemi gerekir.
• Kontrol ve uyartım sistemi nedeniyle yapı karmaşıklaşabilir.
• İlk yatırım maliyeti uygulamaya göre yüksek olabilir.
• Uyartım sargılı modellerde rotor uyartım sistemi gerekir.

Doğru Akım Motorları ile Karşılaştırma

Senkron motorlar ile doğru akım motorları arasında yapı, besleme ve kontrol yöntemleri açısından önemli farklılıklar bulunmaktadır.

Doğru akım motorlarında hız kontrolü gerilim, alan akımı veya elektronik sürücüler kullanılarak gerçekleştirilebilir. Senkron motorların senkron hızı ise doğrudan besleme frekansı ve kutup sayısıyla ilişkilidir. Modern sürücülü senkron motorlarda frekans değiştirilerek motor hızı hassas biçimde kontrol edilebilir.

Elektrik motorları konusunda temel bilgileri pekiştirmek isteyenler, Doğru Akım Motorları (DC Motorlar) başlıklı makalemizi inceleyerek motorların yapısı, çalışma prensibi ve kontrol yöntemleri hakkında ayrıntılı bilgi edinebilirler.

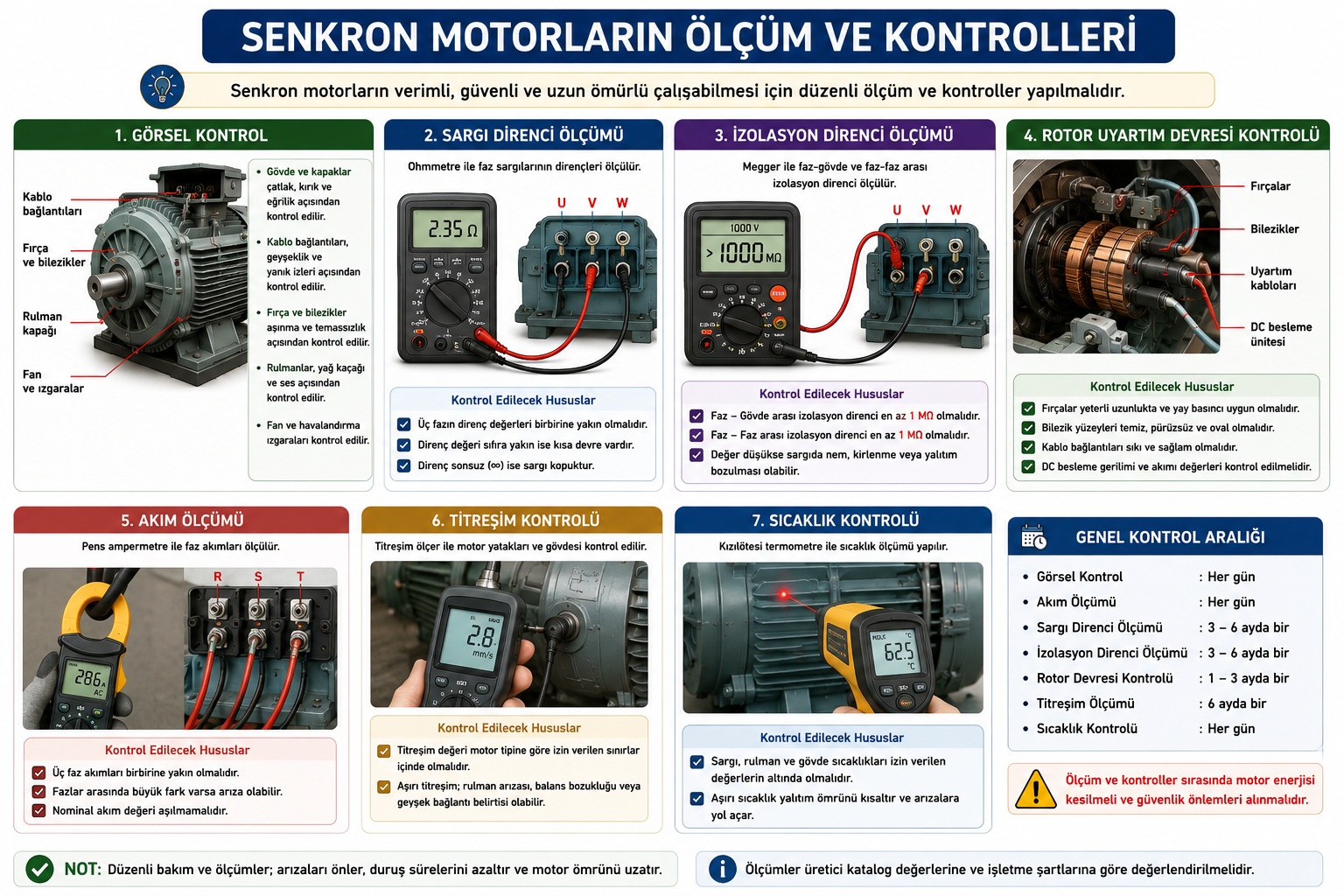

5. Senkron Motorlarda Ölçüm ve Kontroller

Senkron motorların güvenli, verimli ve uzun ömürlü çalışabilmesi için üretici bakım talimatlarına uygun olarak düzenli ölçüm ve kontroller yapılmalıdır.

5.1 Görsel Kontrol

Kontrol edilmesi gereken başlıca noktalar:

• Motor gövdesindeki fiziksel hasarlar
• Fan ve soğutma sistemi
• Kablo ve terminal bağlantıları
• Varsa fırça ve bilezik sistemi
• Rulman ve yağlama sistemi
• Gevşek bağlantılar

5.2 Sargı Direnci Ölçümü

Sargı direnci uygun direnç ölçüm cihazıyla kontrol edilir.

Ölçümün amaçları:

• Kopuk sargıların tespit edilmesi
• Sargılar arasındaki anormal direnç farklılıklarının belirlenmesi
• Fazlar arasındaki direnç dengesinin kontrol edilmesi

Üç fazlı motorlarda aynı özellikteki faz sargılarının direnç değerleri karşılaştırılır. Sonuçlar üretici teknik verilerine göre değerlendirilmelidir.

5.3 İzolasyon Direnci Ölçümü

İzolasyon direnci uygun izolasyon direnci ölçüm cihazı kullanılarak ve üreticinin belirlediği test prosedürüne göre ölçülür.

Uygulamaya göre gerekli izolasyon kontrolleri gerçekleştirilir.

Düşük izolasyon direnci;

• Nem
• Kirlenme
• Yalıtım bozulması
• Sargı veya kablo hasarı

gibi problemlerin göstergesi olabilir.

5.4 Rotor Uyartım Devresi Kontrolü

Uyartım sargılı senkron motorlarda rotor uyartım devresi kontrol edilir.

Motor yapısına göre kontrol edilebilecek elemanlar:

• Fırçalar
• Bilezikler
• Uyartım kabloları
• DC besleme veya uyartım ünitesi

Uyartım devresindeki arızalar motorun düzgün senkron çalışmasını olumsuz etkileyebilir.

5.5 Akım Ölçümü

Motor faz akımları uygun ölçüm cihazları kullanılarak kontrol edilir.

Kontrol edilen başlıca değerler:

• Faz akımları
• Fazlar arasındaki akım dengesi
• Motorun yük durumuna göre çektiği akım
• Anormal aşırı akım durumu

Faz akımları arasındaki beklenmeyen farklılıklar elektriksel veya mekanik bir problemin göstergesi olabilir.

5.6 Titreşim Kontrolü

Motorun normalden fazla titreşim oluşturması mekanik bir arızanın belirtisi olabilir.

Aşırı titreşim nedenleri:

• Rulman arızaları
• Rotor balans bozukluğu
• Mil eğriliği
• Gevşek mekanik bağlantılar
• Kaplin veya yük sistemi problemleri

olabilir.

5.7 Sıcaklık Kontrolü

Motor çalışırken üreticinin belirlediği yöntemlere göre:

• Gövde sıcaklığı
• Rulman sıcaklığı
• Sargı sıcaklığı

takip edilebilir.

Aşırı sıcaklık:

• Yalıtım ömrünü azaltabilir.
• Motor verimini ve çalışma güvenilirliğini olumsuz etkileyebilir.
• Rulman ve sargı arızalarına neden olabilir.

Senkron Motorların Kullanım Alanları

Günümüzde senkron motorlar ve sabit mıknatıslı senkron motor teknolojileri farklı uygulamalarda kullanılmaktadır.

• Büyük pompa sistemlerinde
• Kompresör sistemlerinde
• Büyük fanlarda
• Çimento fabrikalarında
• Demir-çelik tesislerinde
• Kağıt fabrikalarında
• Elektrikli araçlarda
• Servo sistemlerde
• Robotik sistemlerde
• Endüstriyel otomasyon uygulamalarında

Senkron elektrik makinelerinin kullanım alanı motorun yapısına, güç değerine, hız gereksinimine ve kontrol yöntemine göre değişiklik gösterir.

Sonuç

Senkron motorlar, rotor hızının stator tarafından oluşturulan döner manyetik alanın hızıyla aynı olduğu elektrik motorlarıdır. Sabit hız, yüksek verim ve uygun uygulamalarda güç katsayısının düzenlenmesine katkı sağlayabilmeleri bu motorların önemli özellikleri arasındadır.

Senkron motorların yapısını, çeşitlerini, yol verme yöntemlerini, çalışma prensibini ve ölçüm-kontrol işlemlerini öğrenmek; elektrik makineleri, otomasyon sistemleri, elektrikli araç teknolojileri ve endüstriyel bakım alanlarında eğitim gören öğrenciler açısından önemli bir mesleki kazanımdır.
