Konvertör ve İnvertör Sistemleri

Konvertör ve invertör sistemleri, elektrik enerjisinin dönüştürülmesi ve kontrol edilmesinde kullanılan temel güç elektroniği sistemleridir. Elektrikli ve hibrit araçlardan endüstriyel motor sürücülerine, yenilenebilir enerji sistemlerinden şarj sistemlerine kadar birçok alanda konvertör ve invertörlerden yararlanılır. Özellikle modern araç teknolojilerinde yüksek gerilim bataryası, elektrik motoru ve düşük gerilimli elektrik sistemi arasındaki enerji akışının yönetilmesinde bu sistemler önemli görevler üstlenir.

Konvertörler genel olarak elektrik enerjisinin gerilim, akım veya frekans gibi özelliklerini değiştiren güç elektroniği devreleridir. İnvertör ise doğru akımı (DC) alternatif akıma (AC) dönüştüren bir güç elektroniği dönüştürücüsüdür. Elektrikli araçlarda invertör, yüksek gerilim bataryasından aldığı doğru akımı elektrik motorunun çalışabileceği kontrollü alternatif akıma dönüştürür.

Bu konu, Elektrik Makineleri ve Dönüştürücüler dersinin temel konularından biridir. Konvertör ve invertörlerin çalışma prensibini öğrenirken elektrik motorlarının yapısını ve farklı motor tiplerinin nasıl kontrol edildiğini bilmek konunun daha kolay anlaşılmasını sağlar.

Konvertör ve invertör sistemleri konusunda yalnızca temel tanımları bilmek yeterli değildir. Bu sistemlerin hangi elemanlardan oluştuğunu, nasıl çalıştığını, hangi kontrollerden geçirildiğini ve arıza durumunda hangi ölçümlerin yapılabileceğini bilmek özellikle mesleki eğitim ve otomotiv elektroniği açısından önemlidir.

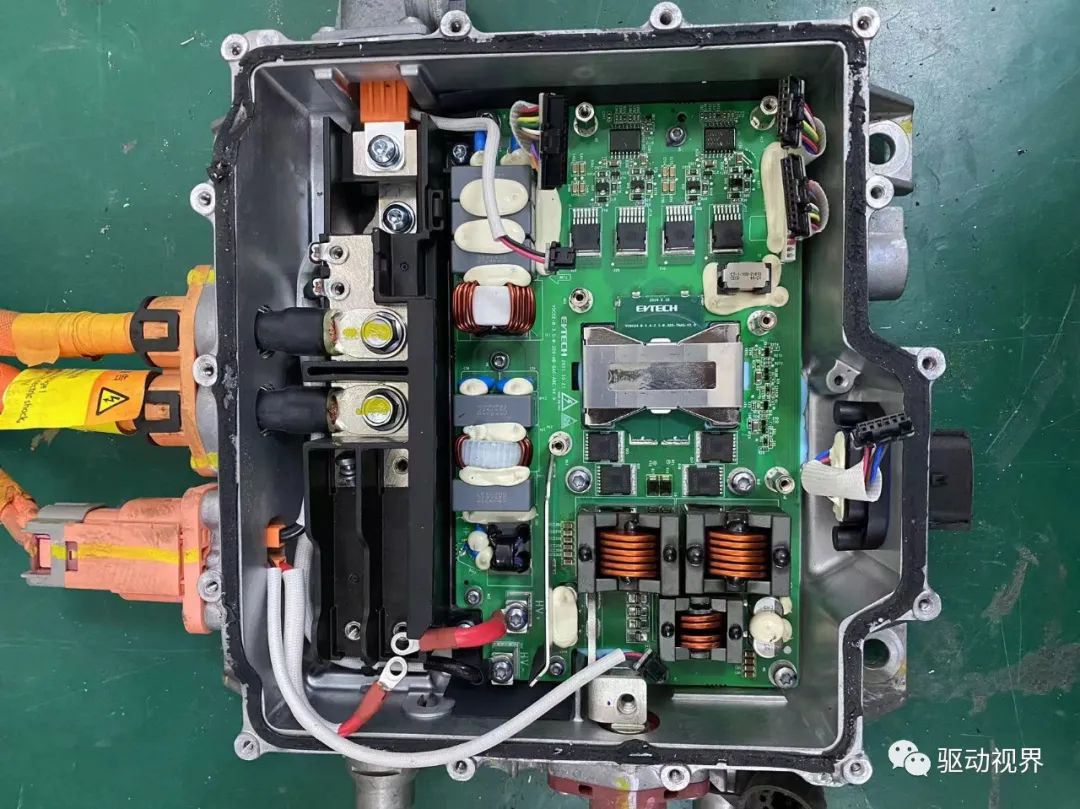

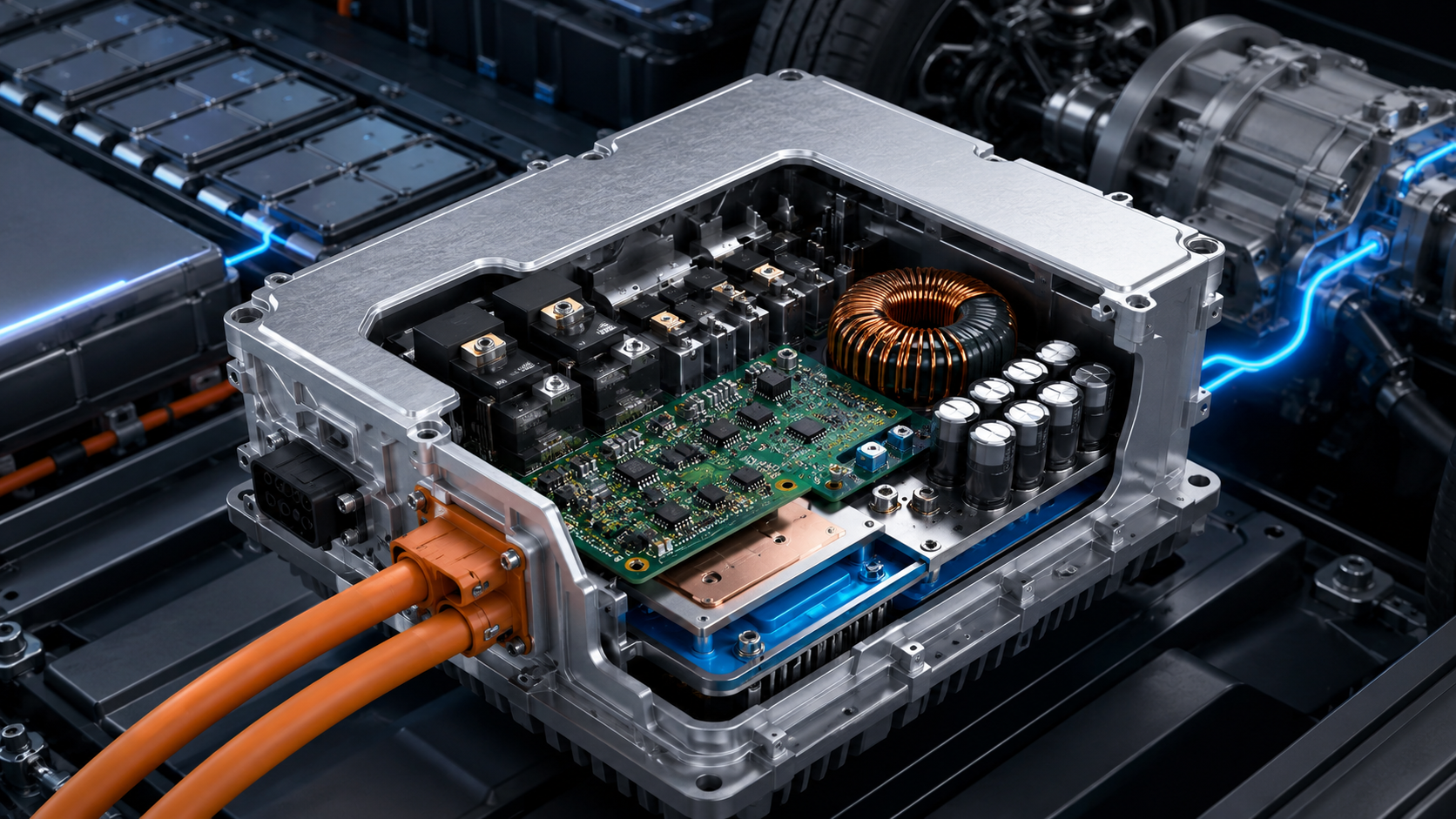

Konvertör ve İnvertör Sistemlerinde Konvertörün Yapısı

Konvertörler, elektrik enerjisinin bir elektriksel biçimden başka bir biçime dönüştürülmesini sağlayan güç elektroniği devreleridir. Kullanılan konvertör tipine göre gerilim seviyesi yükseltilebilir veya düşürülebilir; alternatif akım doğru akıma, doğru akım farklı bir doğru akım seviyesine ya da alternatif akım farklı gerilim ve frekans özelliklerine dönüştürülebilir.

Temel bir konvertör devresinde güç yarı iletkenleri, bobinler, kondansatörler, diyotlar, kontrol devreleri, soğutma elemanları ve koruma devreleri bulunabilir. Kullanılan elemanların türü konvertörün tasarımına ve kullanım amacına göre değişir.

Güç yarı iletkenleri, elektrik enerjisinin elektronik olarak anahtarlanmasını sağlayan temel elemanlardır. Diyot, tristör, MOSFET ve IGBT güç elektroniğinde kullanılan yarı iletken elemanlara örnek olarak verilebilir. Hangi yarı iletken teknolojisinin kullanılacağı çalışma gerilimi, akımı, anahtarlama frekansı, verim ve maliyet gibi tasarım kriterlerine bağlıdır.

Bobin ve kondansatörler enerji depolama ve filtreleme amacıyla kullanılabilir. Bobinler manyetik alanda, kondansatörler ise elektrik alanda enerji depolar. Bu elemanlar uygun devre topolojisi içerisinde çıkış geriliminin ve akımının kontrol edilmesine, dalgalanmaların azaltılmasına ve enerji aktarımının düzenlenmesine yardımcı olur.

Konvertörlerde kontrol devresi, güç anahtarlama elemanlarının hangi zamanlarda iletime ve kesime geçirileceğini belirler. Birçok anahtarlamalı konvertörde bu işlem darbe genişlik modülasyonu (PWM) gibi kontrol yöntemleri kullanılarak gerçekleştirilebilir. Anahtarlama oranının kontrol edilmesiyle çıkış gerilimi ve güç akışı düzenlenebilir.

Konvertör yapısında koruma devreleri de önemli yer tutar. Aşırı akım, aşırı gerilim, kısa devre, yüksek sıcaklık ve bazı uygulamalarda ters polarite gibi durumlara karşı koruma yöntemleri kullanılabilir. Koruma stratejisinin çalışma biçimi konvertör tasarımına göre değişir.

Konvertör Çeşitleri Nelerdir?

Giriş ve çıkış enerji biçimine göre güç dönüştürücüler genel olarak şu şekilde sınıflandırılabilir:

• AC-DC: Alternatif akımı doğru akıma dönüştüren doğrultucu sistemlerdir.
• DC-DC: Bir doğru akım gerilim seviyesini başka bir doğru akım gerilim seviyesine dönüştürür.
• DC-AC: Doğru akımı alternatif akıma dönüştürür. Bu işlevi gerçekleştiren dönüştürücüler invertör olarak adlandırılır.
• AC-AC: Alternatif akımın gerilim, frekans veya diğer elektriksel özelliklerinin değiştirilmesinde kullanılır.

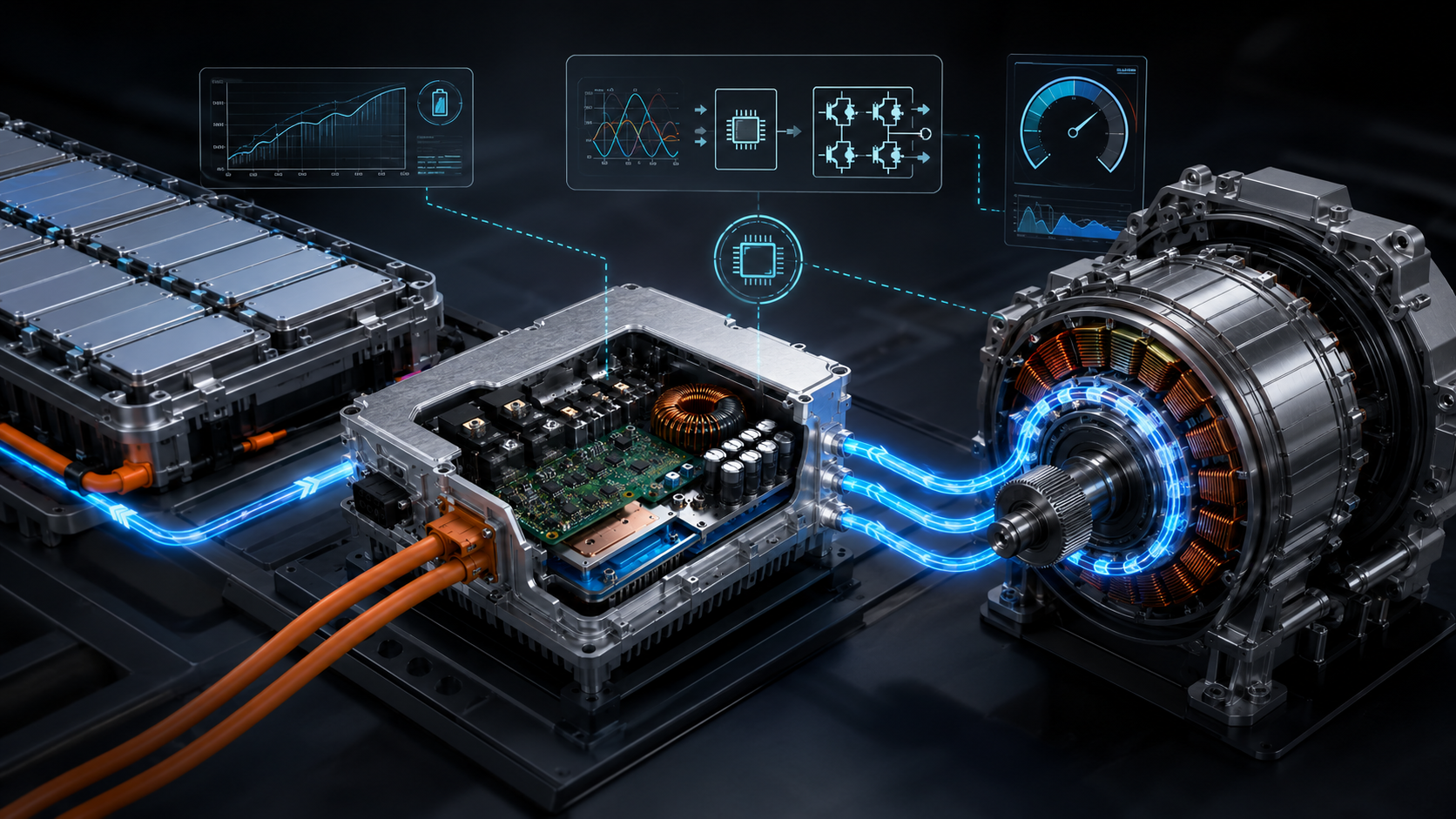

Konvertörlerin Çalışma Prensibi

Anahtarlamalı konvertörlerin çalışma prensibi, elektrik enerjisinin güç yarı iletkenleri aracılığıyla kontrollü şekilde anahtarlanmasına ve gerektiğinde enerji depolama elemanları üzerinden aktarılmasına dayanır. Ancak çalışma biçimi kullanılan konvertör topolojisine göre farklılık gösterir.

DC-DC konvertörler bu prensibin anlaşılması için iyi bir örnektir. Bir düşürücü (buck) konvertörde çıkış gerilimi giriş geriliminden daha düşük bir seviyeye indirilebilir. Anahtarlama elemanının kontrolü, bobin ve kondansatör gibi elemanlarla birlikte çıkış geriliminin istenilen seviyede tutulmasını sağlar.

Yükseltici (boost) konvertörde ise çıkış gerilimi giriş geriliminden daha yüksek bir seviyeye çıkarılabilir. Anahtar iletimdeyken bobinde enerji depolanır. Anahtar kesime geçtiğinde bobinin oluşturduğu gerilim uygun devre yapısı üzerinden çıkışa aktarılır ve girişten daha yüksek bir çıkış gerilimi elde edilebilir.

Anahtarlama frekansı konvertör tasarımındaki önemli parametrelerden biridir. Daha yüksek anahtarlama frekansları bazı uygulamalarda bobin ve kondansatör gibi pasif elemanların boyutlarının küçültülmesine yardımcı olabilir. Bununla birlikte anahtarlama frekansının artırılması yarı iletkenlerdeki anahtarlama kayıplarını ve elektromanyetik uyumluluk gereksinimlerini etkileyebilir. Bu nedenle verim, boyut, maliyet, sıcaklık ve elektromanyetik girişim gibi kriterler birlikte değerlendirilir.

Konvertör verimi, çıkış gücünün giriş gücüne oranıyla değerlendirilir. Gerçek devrelerde yarı iletkenlerin iletim ve anahtarlama kayıpları, bobin ve diğer pasif elemanlardaki kayıplar ile yardımcı devrelerin tüketimi nedeniyle giriş enerjisinin tamamı çıkışa aktarılamaz. Gerçek verim değeri konvertörün tasarımına, çalışma noktasına, yüküne ve kullanılan elemanlara göre değişir.

Otomobillerde Konvertör Ne İşe Yarar?

Elektrikli ve hibrit araçlarda DC-DC konvertörler, yüksek gerilim bataryası ile aracın düşük gerilimli elektrik sistemi arasında enerji dönüşümü sağlayabilir. Araç tasarımına bağlı olarak yüksek gerilim bataryasındaki enerji, 12 V veya başka bir düşük gerilim seviyesindeki elektrik sisteminin beslenmesinde kullanılabilir.

Böylece kontrol üniteleri, aydınlatma sistemleri, sensörler, multimedya sistemleri ve çeşitli yardımcı elektrikli donanımlar beslenebilir. Elektrikli araçlarda batarya, konvertör, invertör ve elektrik motorunun birbiriyle nasıl çalıştığını genel olarak görmek için Elektrikli Araç Teknolojisine Giriş konusunu da inceleyebilirsiniz.

Konvertör Kontrolleri Nasıl Yapılır?

Konvertör ve invertör sistemleri üzerinde yapılacak kontrollerde üretici servis prosedürleri ve elektriksel güvenlik kuralları esas alınmalıdır. Konvertör kontrollerinde görsel inceleme, diagnostik kontroller ve uygun durumlarda elektriksel ölçümlerden yararlanılabilir.

Görsel Kontrol

İlk aşamada konvertör gövdesi ve erişilebilen bağlantılar kontrol edilir. Yanık izi, renk değişimi, çatlak, gevşek bağlantı, oksitlenme, kablo veya soket hasarı ve soğutma sistemiyle ilgili sorunlar araştırılır.

Yüksek akım taşıyan bağlantılardaki gevşeklik temas direncinin artmasına ve aşırı ısınmaya neden olabilir. Ancak yüksek gerilim bağlantıları üzerinde çalışma yapılmadan önce sistem üreticisinin enerjisiz bırakma ve güvenli hâle getirme prosedürü uygulanmalıdır.

Giriş ve Çıkış Gerilimi Kontrolü

Uygun ve güvenli ölçüm koşulları sağlandığında konvertörün giriş ve çıkış değerleri üretici teknik verileriyle karşılaştırılabilir. Beklenen değerler konvertör tipine, çalışma durumuna, batarya gerilimine ve elektrik yüküne göre değişebilir.

Örneğin elektrikli bir araçtaki yüksek gerilim bataryasından düşük gerilim sistemini besleyen DC-DC konvertörün çıkışı, aracın düşük gerilim sisteminin gereksinimine göre düzenlenir. Bu nedenle sabit bir değer varsaymak yerine araç üreticisinin servis verileri kullanılmalıdır.

Akım Kontrolü

Konvertörün giriş ve çıkış akımları uygun test cihazlarıyla ve üretici prosedürlerine göre değerlendirilebilir. Normal dışı akım değerleri yalnızca konvertörün kendisinden değil, bağlı yüklerden, kablolardan, bataryadan veya kontrol sisteminden de kaynaklanabilir.

Sıcaklık ve Soğutma Kontrolü

Güç yarı iletkenleri çalışma sırasında ısı oluşturur. Bu nedenle konvertörün hava veya sıvı soğutma sistemi, sıcaklık sensörleri ve ilgili soğutma elemanları sistem tasarımına göre kontrol edilmelidir. Aşırı sıcaklık durumunda bazı sistemler güç sınırlamasına veya koruma moduna geçebilir.

Osiloskop Kontrolleri

Uygun ölçüm ekipmanı ve güvenli test koşulları sağlandığında osiloskopla kontrol sinyalleri ve bazı düşük gerilimli devre sinyalleri incelenebilir. Ancak yüksek gerilim güç elektroniği devrelerinde doğrudan ölçüm ciddi tehlike oluşturabileceğinden yalnızca ilgili gerilim kategorisine uygun ekipman ve üretici prosedürleri kullanılmalıdır.

Yalıtım Kontrolü ve Yüksek Gerilim Güvenliği

Elektrikli ve hibrit araçların yüksek gerilim sistemlerinde yalıtım bütünlüğü güvenlik açısından kritik öneme sahiptir. İzolasyon arızaları araç tarafından izlenebilir ve arıza kodlarının oluşmasına neden olabilir.

Yüksek gerilim sistemlerinde ölçüm ve onarım işlemleri yalnızca gerekli eğitime sahip kişiler tarafından, üreticinin güvenlik prosedürlerine ve uygun kişisel koruyucu donanım şartlarına uyularak yapılmalıdır. Yüksek gerilim devresinin enerjisiz olduğu uygun yöntemlerle doğrulanmadan bağlantılara müdahale edilmemelidir.

Konvertör ve İnvertör Sistemlerinde İnvertörün Yapısı

İnvertörler, doğru akımı kontrollü alternatif akıma dönüştüren güç elektroniği sistemleridir. Elektrikli motor sürücülerinde, yenilenebilir enerji sistemlerinde, kesintisiz güç kaynaklarında ve birçok endüstriyel uygulamada invertörlerden yararlanılır.

Elektrikli araçlarda çekiş invertörü, yüksek gerilim bataryasından aldığı doğru akımı elektrik motorunun çalışması için gerekli kontrollü çok fazlı alternatif akıma dönüştürür. İnvertörün çalışma biçimi kullanılan motor ve sürücü teknolojisine göre değişebilir.

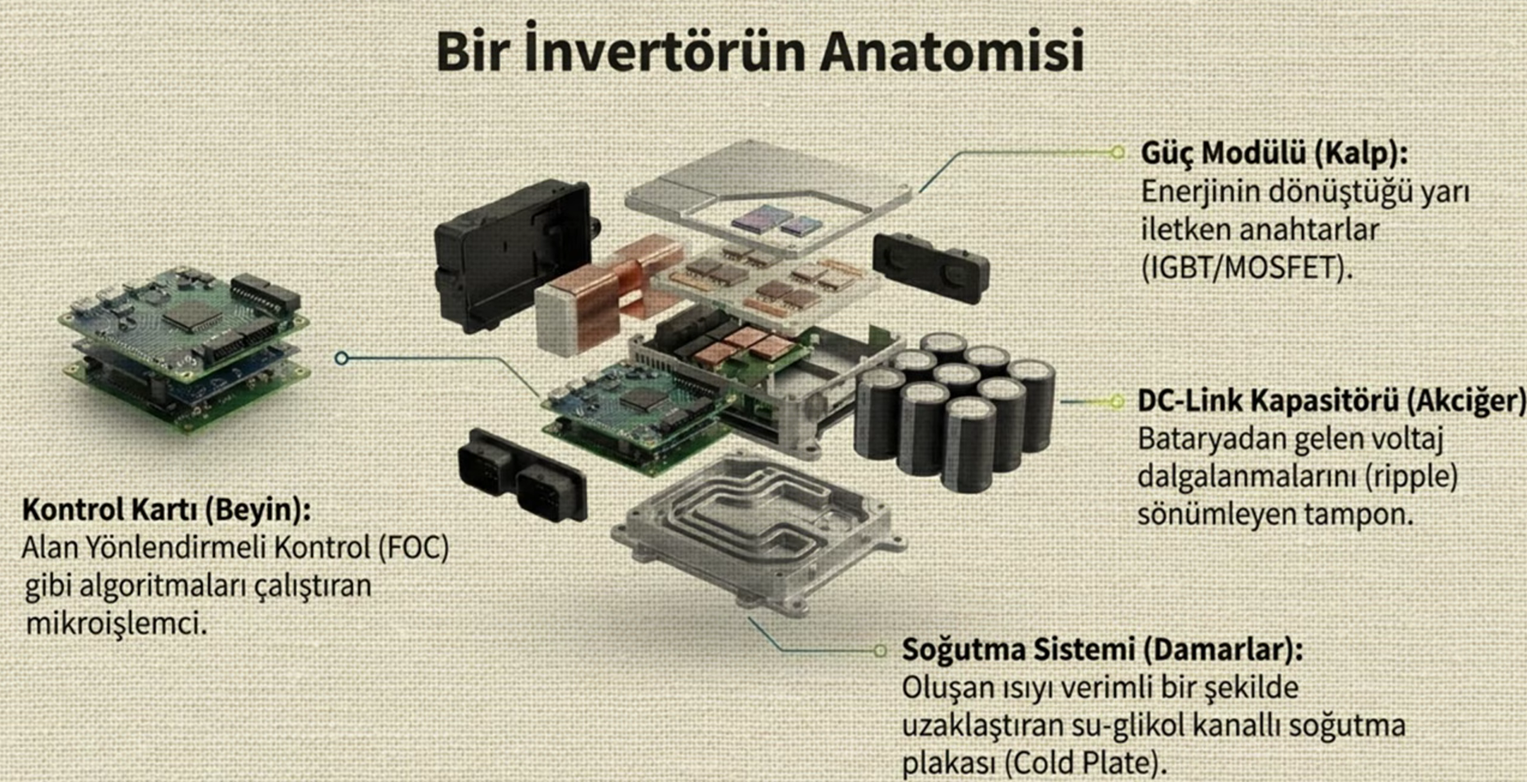

Bir çekiş invertörünün yapısında doğru akım bağlantısı, DC ara devre kondansatörleri, güç anahtarlama modülleri, sürücü devreleri, kontrol elektroniği, akım ve gerilim algılama devreleri, soğutma sistemi ve koruma devreleri bulunabilir.

Güç anahtarlama katında IGBT, MOSFET veya araç tasarımına göre farklı yarı iletken teknolojileri kullanılabilir. Klasik üç fazlı iki seviyeli bir invertör topolojisinde üç yarım köprü ve toplam altı ana anahtarlama elemanı bulunur. Ancak bütün invertörlerin mutlaka bu yapıda olduğu düşünülmemelidir; farklı güç elektroniği topolojileri de kullanılabilir.

Anahtarlama elemanlarının uygun sırada kontrol edilmesiyle motor fazlarına gerekli gerilim ve akım uygulanır. Kontrol sistemi motorun çalışma durumuna göre anahtarlama sinyallerini düzenleyerek motor torkunun ve hızının yönetilmesini sağlar.

DC Ara Devre Kondansatörleri

Ara devre kondansatörleri doğru akım barasındaki gerilim dalgalanmalarının kontrol edilmesine ve ani güç değişimlerinin desteklenmesine yardımcı olur. Bu kondansatörler sistem kapatıldıktan sonra da bir süre tehlikeli seviyede elektrik enerjisi depolayabileceğinden servis işlemlerinde üreticinin deşarj ve güvenlik prosedürlerine uyulmalıdır.

İnvertör Kontrol Ünitesi

Kontrol elektroniği; sürücünün tork talebi, motorun konumu ve hızı, batarya durumu, akım, gerilim ve sıcaklık gibi birçok bilgiyi değerlendirerek güç anahtarlama elemanlarının kontrolünü gerçekleştirir.

Modern motor sürücülerinde kontrol yöntemi yalnızca basit PWM üretiminden ibaret değildir. Motor tipine göre gelişmiş motor kontrol algoritmaları kullanılabilir. Bu nedenle invertörlerin çalışma biçimini anlamak için asenkron motorların, senkron motorların ve relüktans motorların çalışma prensiplerini de bilmek faydalıdır.

İnvertör Sensörleri

Akım, gerilim ve sıcaklık sensörleri invertörün kontrol ve koruma işlevlerinde önemli rol oynar. Faz akımları, DC bara gerilimi ve güç elektroniği sıcaklığı gibi bilgiler kontrol sistemi tarafından izlenebilir.

İnvertör Soğutma Sistemi

Güç elektroniği elemanlarında oluşan ısının güvenli şekilde uzaklaştırılması gerekir. İnvertör tasarımına göre hava veya sıvı soğutma kullanılabilir. Yüksek güçlü otomotiv çekiş invertörlerinde sıvı soğutma yaygın bir çözümdür.

İnvertörlerin Çalışma Prensibi

İnvertörün temel çalışma prensibi, doğru akım kaynağındaki enerjinin güç yarı iletkenleri aracılığıyla kontrollü biçimde anahtarlanarak alternatif gerilim ve akım oluşturulmasına dayanır.

Basit invertör devrelerinde kare dalgaya benzeyen çıkışlar oluşturulabilirken modern motor sürücülerinde anahtarlama ve kontrol yöntemleri kullanılarak motorun ihtiyaç duyduğu faz gerilimleri ve akımları kontrol edilir. PWM, bu amaçla kullanılan temel yöntemlerden biridir.

Üç fazlı motor sistemlerinde invertör motor fazlarını uygun faz ilişkileriyle besleyerek statorda döner manyetik alan oluşmasını sağlar. Dengeli sinüzoidal üç fazlı bir sistemde fazlar arasında 120 derece elektriksel faz farkı bulunur. Gerçek motor sürücülerinde uygulanan gerilim ve akımlar kontrol yöntemine göre anahtarlamalı dalga biçimlerinden oluşabilir.

Bu döner manyetik alanın rotorla ilişkisi motor türüne göre değişir. Asenkron motorlarda rotor, döner manyetik alanın gerisinde kalarak çalışırken senkron motorlarda rotor döner alanla senkron hızda hareket eder. Relüktans motorlarda ise rotor, manyetik akının düşük relüktanslı yolu tercih etmesi prensibinden yararlanılarak döndürülür.

İnvertör, motorun yalnızca dönmesini sağlamakla kalmaz; motor torku ve hızı üzerinde de kontrol sağlar. Bu kontrol motor tipine ve kullanılan sürüş algoritmasına bağlı olarak frekans, gerilim, faz akımları ve rotor konumu gibi birçok değişkenin birlikte yönetilmesini içerebilir.

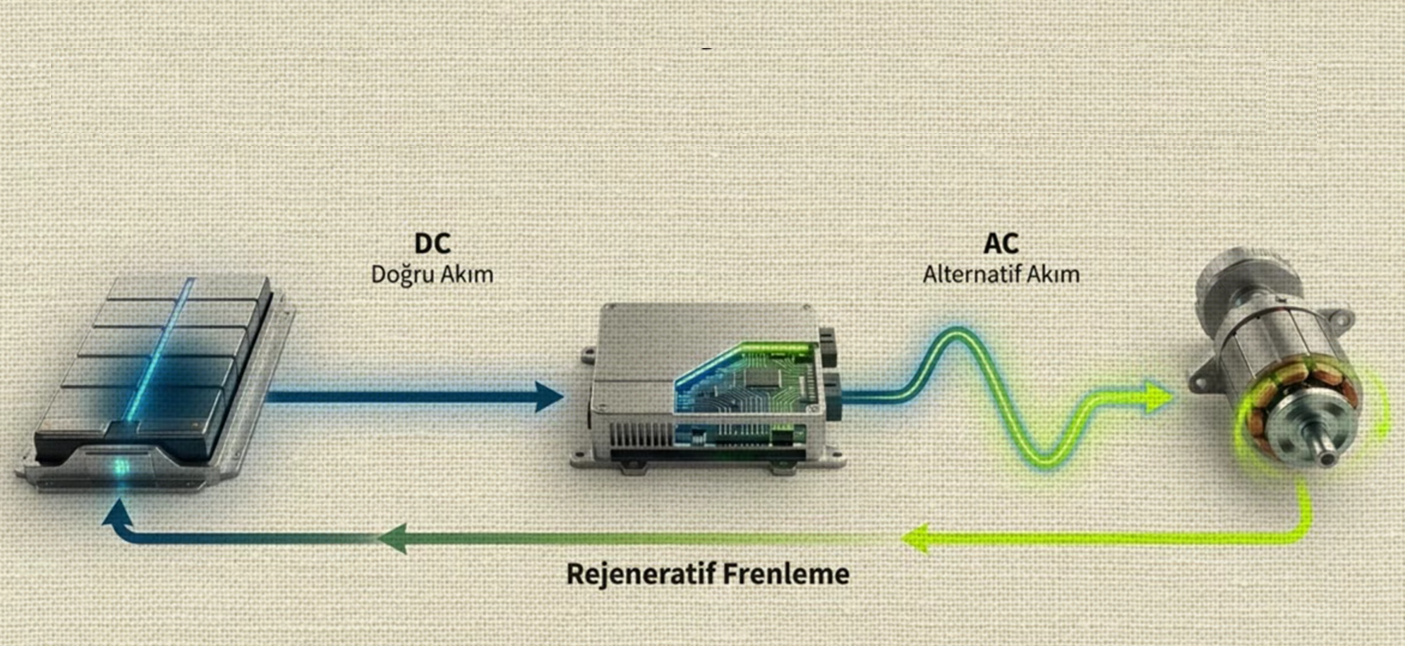

Rejeneratif Frenlemede İnvertörün Görevi

Elektrikli ve hibrit araçlarda uygun çalışma koşullarında rejeneratif frenleme yapılabilir. Araç yavaşlarken çekiş motoru jeneratör olarak çalıştırılarak mekanik enerjinin bir bölümü elektrik enerjisine dönüştürülebilir.

Çekiş güç elektroniği, oluşan elektrik enerjisinin DC bara ve batarya sistemiyle uyumlu biçimde yönetilmesine katkıda bulunur. Bataryanın şarj durumu, sıcaklığı, sistem sınırları ve sürüş koşulları geri kazanılabilecek enerji miktarını etkileyebilir.

İnvertörün ve motor kontrol sisteminin çalışma kalitesi aracın tork kontrolü, verimliliği, sürüş konforu ve enerji yönetimi üzerinde doğrudan etkilidir. Bu nedenle modern sistemlerde hassas sensörler, hızlı kontrol elektroniği ve gelişmiş yazılım algoritmaları kullanılır.

İnvertör Kontrolleri Nasıl Yapılır?

Konvertör ve invertör sistemleri içerisinde invertör, özellikle elektrikli araçlarda yüksek gerilimle çalışan kritik bir bileşendir. Bu nedenle invertör kontrolleri sıradan düşük gerilimli elektrik devresi kontrolleri gibi değerlendirilmemelidir.

Fiziksel Kontrol

İlk aşamada erişilebilen invertör gövdesi ve çevresi incelenir. Darbe, çatlak, yanık izi, sıvı kaçağı veya bağlantılarda gözle görülebilen hasarlar araştırılır. Soket ve kablo kontrolleri üreticinin güvenlik prosedürlerine uygun olarak yapılmalıdır.

Diagnostik Kontrol

Modern elektrikli ve hibrit araçlarda invertör arızalarının teşhisinde diagnostik cihaz önemli bir araçtır. Sistem tarafından kaydedilen arıza kodları ve canlı veriler incelenerek düşük veya yüksek gerilim, sıcaklık, izolasyon, sensör, haberleşme veya motor sürüş sistemiyle ilişkili sorunlar hakkında bilgi edinilebilir.

Arıza kodu yalnızca ilgili sistemde algılanan problemi veya koşulu bildirir. Tek başına bir parçanın arızalı olduğunu kesin olarak göstermez. Bu nedenle kodlar doğrudan silinmek yerine üreticinin teşhis prosedürü uygulanarak arızanın temel nedeni belirlenmelidir.

Giriş ve Çıkış Kontrolleri

Yüksek gerilim devrelerinde doğrudan ölçüm yapılması özel eğitim, uygun ölçüm cihazı ve kişisel koruyucu donanım gerektirir. Bu nedenle invertörün giriş ve motor fazı kontrolleri yalnızca araç üreticisinin servis prosedürlerinde belirtilen yöntemlerle gerçekleştirilmelidir.

Faz akımları veya ilgili diagnostik veriler arasında normal dışı fark görülmesi; invertör, elektrik motoru, kablo bağlantıları, sensörler veya kontrol sistemiyle ilişkili bir problemin araştırılmasını gerektirebilir.

İnvertör Soğutma Kontrolü

İnvertörün soğutma sistemi tasarımına göre fan, soğutma kanalları, elektrikli pompa, soğutma sıvısı devresi ve sıcaklık sensörleri kontrol edilebilir. Sıvı soğutmalı sistemlerde kaçak, dolaşım problemi veya pompa arızası invertör sıcaklığının yükselmesine neden olabilir.

Aşırı sıcaklık algılandığında sistem, tasarımına bağlı olarak tork veya gücü sınırlayabilir ya da koruma amacıyla çalışmayı durdurabilir.

Osiloskop ve Sinyal Kontrolleri

Servis dokümanında belirtilmiş uygun düşük gerilimli kontrol ve sensör devreleri osiloskopla incelenebilir. Ancak çekiş invertörünün yüksek gerilim anahtarlama çıkışlarında standart bir osiloskop veya standart problarla gelişigüzel ölçüm yapılmamalıdır.

Bu tür ölçümler yalnızca uygun izolasyon ve gerilim kategorisine sahip ekipmanlarla, ilgili yüksek gerilim güvenlik eğitimi bulunan kişiler tarafından gerçekleştirilmelidir.

Yalıtım Kontrolü

Yüksek gerilim sistemi ile araç gövdesi arasındaki yalıtımın bozulması önemli bir güvenlik problemidir. İzolasyon direnci ve kaçak kontrollerinde araç üreticisinin belirlediği test yöntemi ve limitler kullanılmalıdır.

Elektrikli ve hibrit araçların yüksek gerilim sistemlerinde üretici prosedürleri dışında ölçüm yapılmamalı; sistemin enerjisiz olduğu doğrulanmadan yüksek gerilim bağlantılarına müdahale edilmemelidir.

Konvertör ve İnvertör Arasındaki Fark Nedir?

Konvertör daha genel bir güç elektroniği dönüştürücü kavramıdır. Elektrik enerjisinin gerilim, akım, frekans veya akım türü gibi özelliklerinin değiştirilmesinde kullanılan farklı dönüştürücüleri kapsayabilir.

İnvertör ise özellikle doğru akımı alternatif akıma dönüştüren güç dönüştürücüsüdür. Bu nedenle invertör, güç elektroniği açısından belirli bir dönüşüm işlevini yerine getiren konvertör türlerinden biri olarak değerlendirilebilir.

Konvertör ve İnvertör Sistemleri Hakkında Sonuç

Konvertör ve invertör sistemleri, modern elektrik ve elektronik teknolojisinin temel güç elektroniği bileşenleri arasındadır. Konvertörler elektrik enerjisinin farklı elektriksel özelliklere dönüştürülmesini sağlarken invertörler özellikle doğru akımın kontrollü alternatif akıma dönüştürülmesinde kullanılır.

Elektrikli ve hibrit araçlarda DC-DC konvertörler yüksek ve düşük gerilim sistemleri arasındaki enerji dönüşümünde görev alabilir. Çekiş invertörü ise yüksek gerilim bataryasındaki enerjinin elektrik motorunun kullanabileceği biçime dönüştürülmesini ve motor torkunun kontrol edilmesini sağlar.

Konvertör ve invertörlerin yapısını ve çalışma prensibini anlamak, Elektrik Makineleri ve Dönüştürücüler dersindeki diğer konuların öğrenilmesini de kolaylaştırır. Özellikle asenkron motorlar, senkron motorlar ve relüktans motorlar ile güç elektroniği sürücüleri arasında doğrudan bir çalışma ilişkisi bulunmaktadır.

Kontrol işlemlerinde giriş-çıkış değerleri, sıcaklık, soğutma sistemi, diagnostik veriler, yalıtım durumu ve gerekli durumlarda sinyaller üretici servis prosedürlerine göre değerlendirilmelidir. Mesleki eğitim alan öğrenciler açısından bu konu, elektrikli ve hibrit araç teknolojilerinin anlaşılması için önemli bir temel oluşturur.
