Yapısı, Çalışması ve Temel Bileşenleri

Giriş

Otomotiv sektörü son yıllarda büyük bir dönüşüm yaşamaktadır. Yakıt tüketiminin azaltılması, çevre kirliliğinin önlenmesi ve enerji kaynaklarının daha verimli kullanılması amacıyla geliştirilen hibrit araçlar, günümüzde en önemli ulaşım teknolojilerinden biri haline gelmiştir. Özellikle benzinli ve dizel araçların yüksek yakıt tüketimi ile elektrikli araçların menzil sınırlamaları arasında bir denge kuran hibrit sistemler, otomotiv mühendisliğinde yeni bir dönemin başlangıcını temsil etmektedir.

Hibrit araçlar; içten yanmalı motor, elektrik motoru, batarya sistemi ve hibrit yönetim sistemi gibi farklı bileşenlerin birlikte çalışmasıyla hareket eden araçlardır. Bu sistemlerin her biri aracın performansı, yakıt ekonomisi ve çevresel etkileri açısından büyük önem taşımaktadır.

Bu makalede hibrit araçların yapısı, kullanılan içten yanmalı motorlar, Atkinson çevrimi, elektrik makineleri, batarya sistemleri ve hibrit yönetim sistemi ayrıntılı olarak ele alınacaktır.

Hibrit Araç Nedir?

Hibrit araçlar, hareket enerjisini üretmek için birden fazla enerji kaynağı kullanan taşıtlardır. Günümüzde en yaygın hibrit araç tipi, içten yanmalı motor ile elektrik motorunun birlikte kullanıldığı sistemlerdir.

“Hibrit” kelimesi, farklı teknolojilerin bir araya gelmesi anlamına gelir. Hibrit araçlarda temel amaç:

• Yakıt tüketimini azaltmak
• Egzoz emisyonlarını düşürmek
• Performansı artırmak
• Enerji verimliliğini yükseltmek

olarak özetlenebilir.

Araç düşük hızlarda elektrik motoruyla hareket edebilirken, yüksek hızlarda veya yüksek güç gerektiğinde içten yanmalı motor devreye girer. Bazı durumlarda ise iki motor birlikte çalışır.

Hibrit Araçların Yapısı

Bir hibrit araç temel olarak dört ana sistemden oluşur:

1. İçten Yanmalı Motor
2. Elektrik Makinesi
3. Batarya Sistemi
4. Hibrit Yönetim Sistemi

Bu bileşenlerin koordineli çalışması sayesinde araç maksimum verimlilik sağlar.

Hibrit Araçların Genel Yapısı

Hibrit sistemde bulunan temel elemanlar şunlardır:

• Yakıt deposu
• İçten yanmalı motor
• Elektrik motoru
• Jeneratör
• Yüksek gerilim bataryası
• İnvertör
• DC-DC dönüştürücü
• Güç kontrol ünitesi
• Elektronik kontrol modülleri
• Şanzıman sistemi

Bu elemanlar birbirleriyle sürekli veri alışverişi yaparak enerji yönetimini gerçekleştirir.

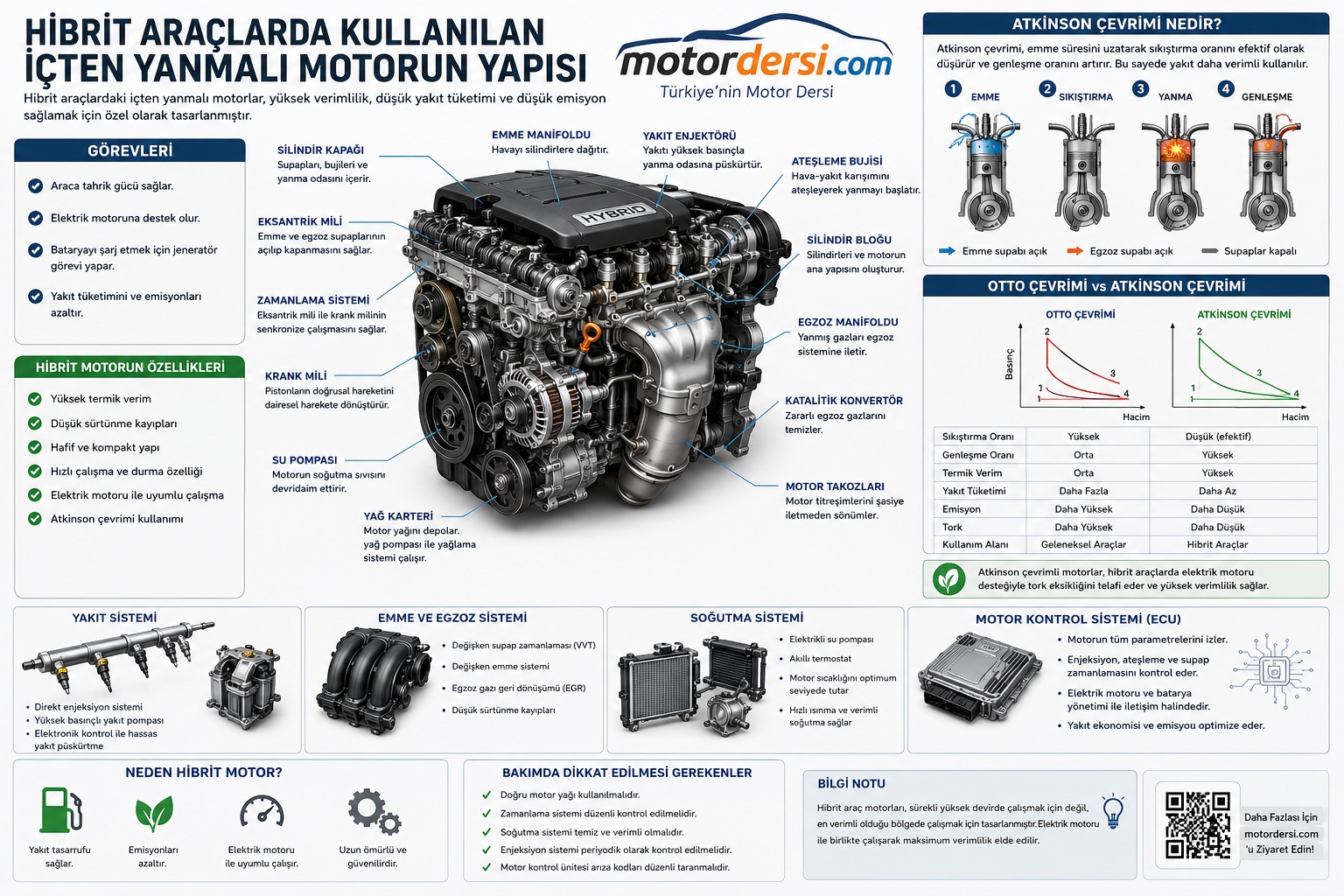

1.1 İçten Yanmalı Motor

Hibrit araçlarda kullanılan içten yanmalı motorlar geleneksel araçlardaki motorlara benzese de çalışma prensibi ve tasarım açısından bazı farklılıklar içerir.

İçten Yanmalı Motorun Görevi

Hibrit araçlarda içten yanmalı motorun görevleri:

• Aracın hareketine katkı sağlamak
• Bataryayı şarj etmek
• Yüksek güç ihtiyacında destek vermek
• Elektrik motoruyla birlikte çalışmak

şeklinde sıralanabilir.

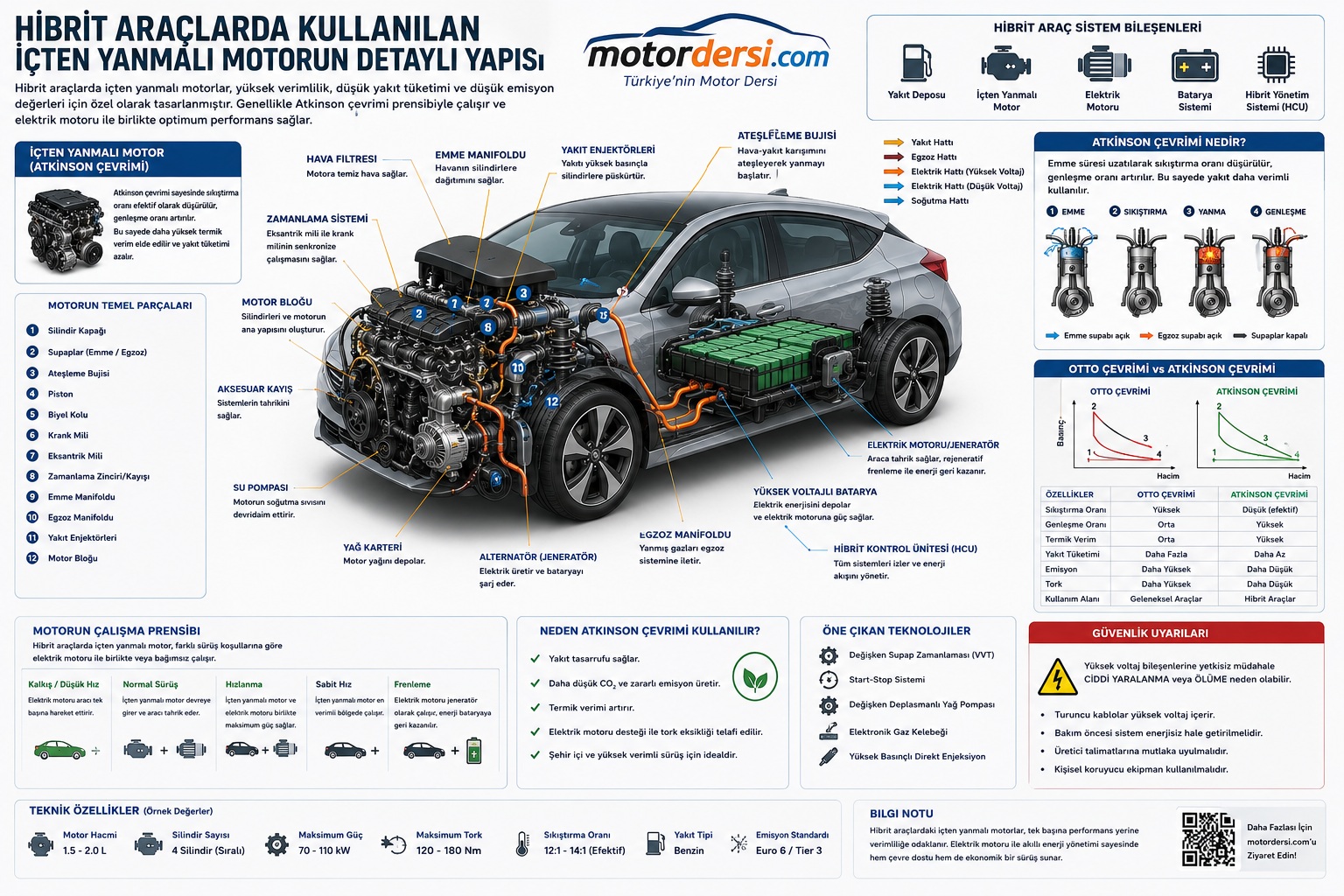

İçten Yanmalı Motorun Yapısı

Temel parçaları:

• Silindir bloğu
• Silindir kapağı
• Piston
• Segmanlar
• Biyel kolu
• Krank mili
• Eksantrik mili
• Supaplar
• Emme manifoldu
• Egzoz manifoldu
• Yakıt enjeksiyon sistemi

olarak sıralanabilir.

Bu parçalar klasik otomobil motorlarında kullanılan parçalarla büyük ölçüde aynıdır.

Hibrit Araçlarda Neden Farklı Motor Kullanılır?

Geleneksel motorlar maksimum performans için tasarlanırken hibrit araç motorları maksimum verimlilik için tasarlanır.

Bu nedenle hibrit araçlarda:

• Daha düşük yakıt tüketimi
• Daha düşük emisyon
• Daha yüksek termik verim

hedeflenir.

Bu amaçla birçok hibrit araçta Atkinson çevrimli motorlar kullanılmaktadır.

Atkinson Çevrimi

Hibrit araçlarda kullanılan en önemli motor teknolojilerinden biri Atkinson çevrimidir.

İlk olarak 1882 yılında İngiliz mühendis James Atkinson tarafından geliştirilmiştir.

Atkinson Çevriminin Temel Mantığı

Atkinson çevriminde:

• Emme süresi daha uzundur.
• Sıkıştırma oranı efektif olarak düşüktür.
• Genleşme oranı daha yüksektir.

Bunun sonucu olarak:

• Yakıt daha verimli kullanılır.
• Isı enerjisinden daha fazla faydalanılır.
• Yakıt tüketimi azalır.

Otto ve Atkinson Çevrimi Karşılaştırması

Atkinson Çevriminin Avantajları

• Yakıt tasarrufu sağlar.
• Daha düşük karbon emisyonu oluşturur.
• Termik verimi artırır.
• Hibrit sistemlerle uyumludur.

Atkinson Çevriminin Dezavantajları

• Tork üretimi daha düşüktür.
• Ani hızlanmalarda performans kaybı yaşanabilir.

Bu eksiklik elektrik motoru desteğiyle giderilmektedir.

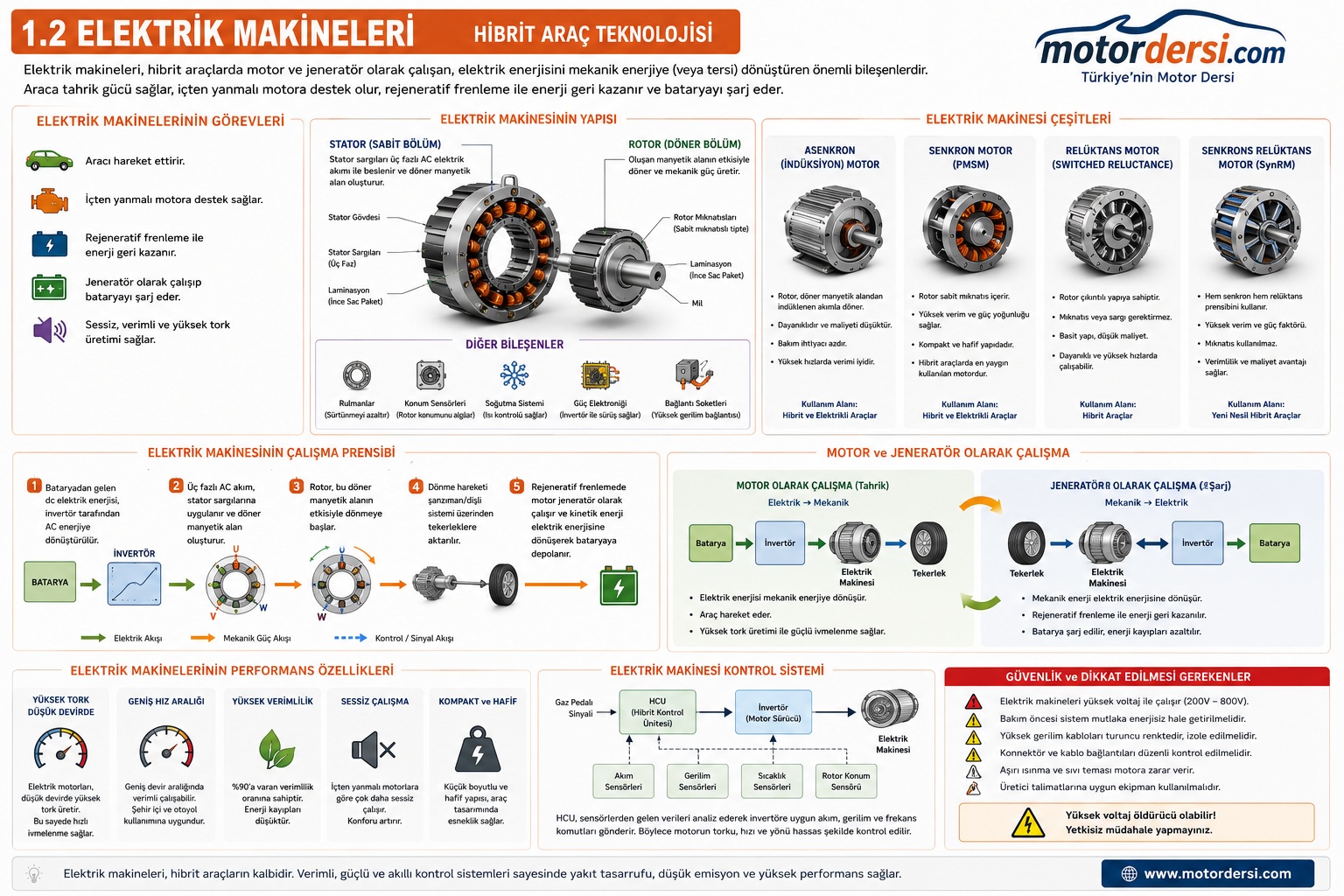

1.2 Elektrik Makineleri

Hibrit araçların en önemli bileşenlerinden biri elektrik makineleridir.

Elektrik makineleri:

• Motor olarak çalışabilir.
• Jeneratör olarak çalışabilir.

Bu çift yönlü çalışma özelliği hibrit sistemlerin temelini oluşturur.

Elektrik Makinesinin Görevleri

Elektrik makinesinin görevleri:

• Aracı hareket ettirmek
• İçten yanmalı motora destek vermek
• Rejeneratif frenleme yapmak
• Elektrik enerjisi üretmek
• Bataryayı şarj etmek

olarak sıralanabilir.

Elektrik Motorlarının Yapısı

Bir elektrik motoru temel olarak iki ana bölümden oluşur:

Stator

Sabit duran bölümdür.

Görevleri:

• Manyetik alan oluşturmak
• Elektrik enerjisini manyetik enerjiye dönüştürmek

Rotor

Dönen bölümdür.

Görevleri:

• Manyetik alan etkisiyle dönmek
• Mekanik güç üretmek

Yardımcı Bileşenler

• Rulmanlar
• Mil
• Soğutma sistemi
• Konum sensörleri
• Güç elektroniği devreleri

Hibrit Araçlarda Kullanılan Elektrik Motorları

Asenkron Motorlar

Rotor hızı ile manyetik alan hızı farklıdır.

Avantajları:

• Dayanıklıdır.
• Bakım ihtiyacı düşüktür.
• Uygun maliyetlidir.

Senkron Motorlar

Rotor ve manyetik alan aynı hızda döner.

Avantajları:

• Yüksek verimlidir.
• Kompakt yapıdadır.
• Güç yoğunluğu yüksektir.

Sabit Mıknatıslı Senkron Motorlar (PMSM)

Günümüzde hibrit araçlarda en yaygın kullanılan motor tipidir.

Avantajları:

• Çok yüksek verim
• Yüksek tork
• Düşük enerji kaybı

Relüktans Motorları

Manyetik direnç prensibiyle çalışır.

Avantajları:

• Basit yapı
• Düşük maliyet
• Yüksek verim

Elektrik Motorlarının Çalışması

Elektrik motorları elektromanyetik kuvvet prensibine göre çalışır.

Çalışma sırası:

1. Bataryadan enerji alınır.
2. İnvertör tarafından AC enerji oluşturulur.
3. Stator sargılarında manyetik alan meydana gelir.
4. Rotor bu alanın etkisiyle dönmeye başlar.
5. Dönme hareketi tekerleklere iletilir.

Böylece araç hareket eder.

Rejeneratif Frenleme

Hibrit araçların en önemli özelliklerinden biri rejeneratif frenlemedir.

Araç yavaşlarken:

• Elektrik motoru jeneratör gibi çalışır.
• Kinetik enerji elektrik enerjisine dönüştürülür.
• Bataryaya geri depolanır.

Bu sayede enerji kayıpları azaltılır.

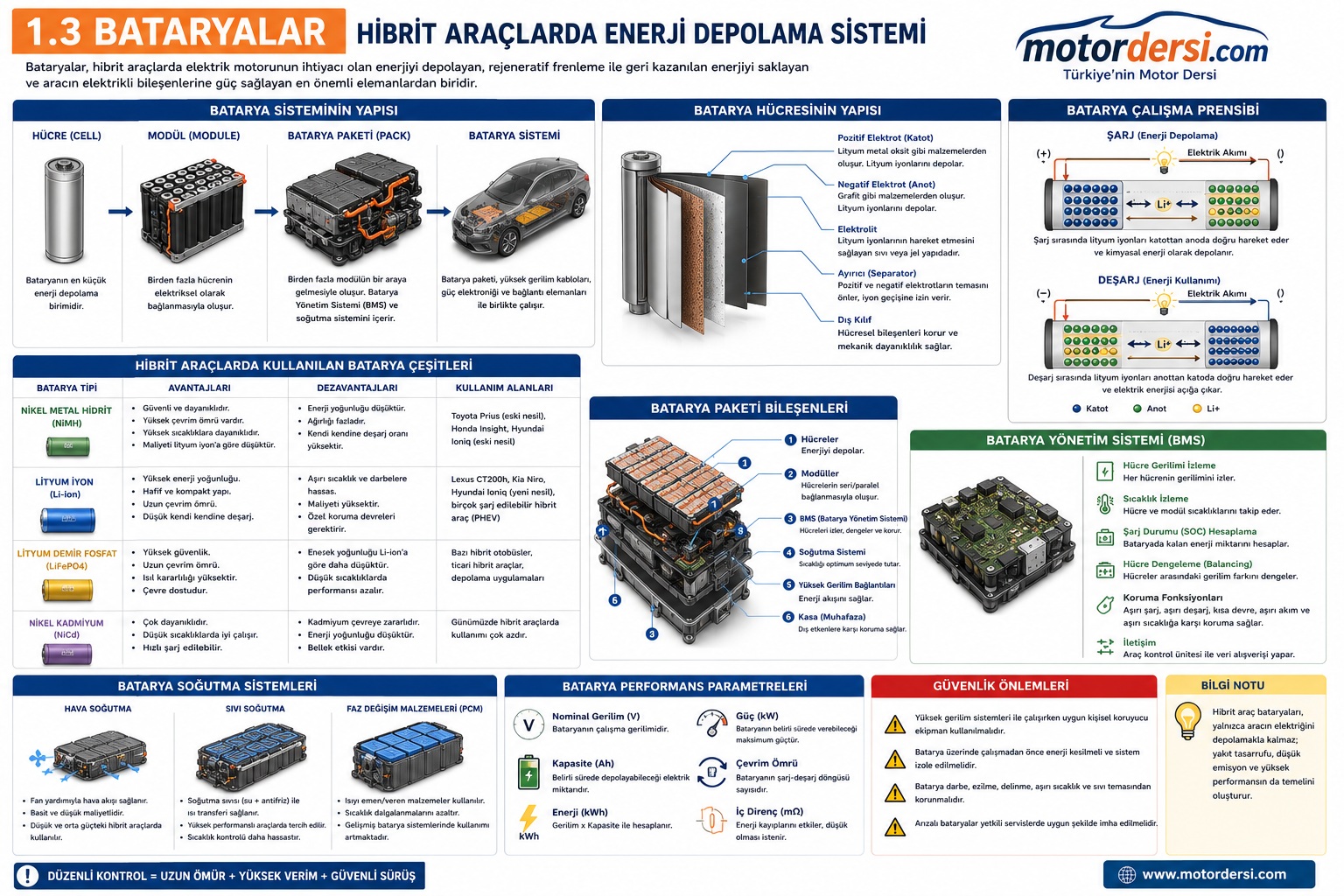

1.3 Bataryalar

Bataryalar hibrit araçların enerji depolama merkezidir.

Elektrik motorunun ihtiyaç duyduğu enerji burada depolanır.

Bataryaların Görevleri

• Elektrik enerjisini depolamak
• Elektrik motorunu beslemek
• Rejeneratif enerjiyi depolamak
• Yardımcı sistemlere enerji sağlamak

Hibrit Araç Bataryalarının Yapısı

Batarya sistemi aşağıdaki elemanlardan oluşur:

• Hücreler
• Modüller
• Batarya paketi
• Soğutma sistemi
• BMS (Batarya Yönetim Sistemi)
• Güvenlik devreleri

Batarya Hücresi

Bataryanın en küçük enerji depolama birimidir.

Her hücre:

• Pozitif elektrot
• Negatif elektrot
• Elektrolit
• Ayırıcı tabaka

bileşenlerinden oluşur.

Batarya Modülü

Birden fazla hücrenin bir araya gelmesiyle oluşur.

Batarya Paketi

Birden fazla modülün birleşmesiyle oluşan ana enerji depolama ünitesidir.

Hibrit Araçlarda Kullanılan Batarya Çeşitleri

Nikel Metal Hidrit (NiMH)

İlk hibrit araçlarda yaygın olarak kullanılmıştır.

Avantajları:

• Güvenlidir.
• Uzun ömürlüdür.
• Sıcaklığa dayanıklıdır.

Dezavantajları:

• Ağırdır.
• Enerji yoğunluğu düşüktür.

Lityum İyon Bataryalar

Günümüzde en yaygın kullanılan batarya tipidir.

Avantajları:

• Hafiftir.
• Yüksek enerji yoğunluğu vardır.
• Uzun menzil sağlar.
• Hızlı şarj olabilir.

Lityum Demir Fosfat Bataryalar

Avantajları:

• Daha güvenlidir.
• Uzun çevrim ömrüne sahiptir.
• Isıl kararlılığı yüksektir.

Bataryaların Çalışması

Şarj sırasında:

Elektrik enerjisi kimyasal enerjiye dönüşür.

Deşarj sırasında:

Kimyasal enerji elektrik enerjisine dönüşür.

Bu dönüşüm elektrokimyasal reaksiyonlar sayesinde gerçekleşir.

Batarya Yönetim Sistemi (BMS)

BMS, bataryanın beynidir.

Görevleri:

• Hücre gerilimlerini izlemek
• Sıcaklığı takip etmek
• Şarj durumunu hesaplamak
• Hücre dengelemesi yapmak
• Güvenliği sağlamak

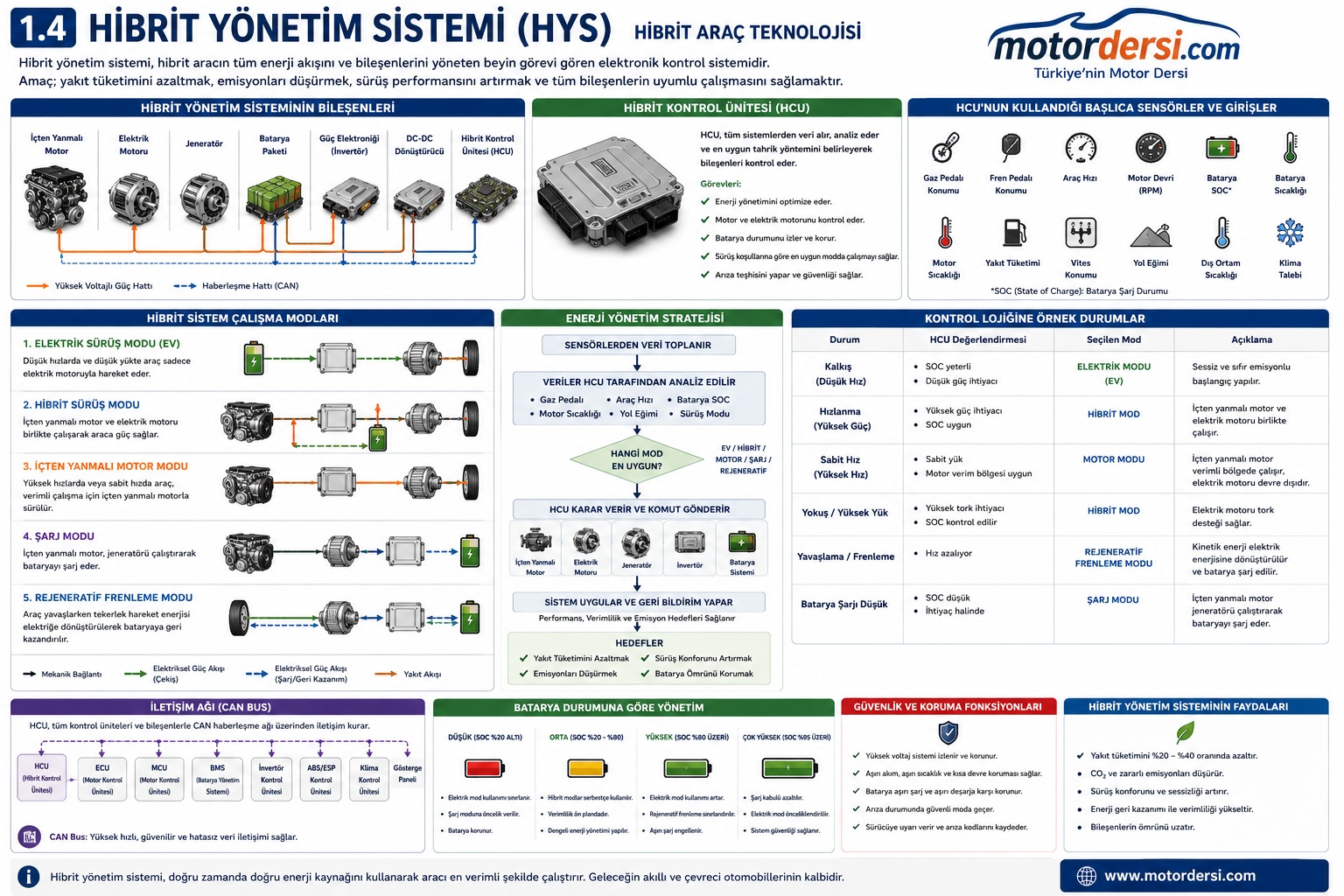

1.4 Hibrit Yönetim Sistemi

Hibrit yönetim sistemi, hibrit aracın tüm enerji akışını yöneten elektronik kontrol yapısıdır.

Bu sistem sayesinde araç hangi anda hangi enerji kaynağını kullanacağına karar verir.

Hibrit Yönetim Sisteminin Görevleri

• Motor kontrolü yapmak
• Elektrik motorunu yönetmek
• Batarya kullanımını düzenlemek
• Yakıt tüketimini azaltmak
• Emisyonları düşürmek
• Sürüş performansını artırmak

Hibrit Kontrol Ünitesi (HCU)

HCU (Hybrid Control Unit), hibrit sistemin merkezi kontrol modülüdür.

HCU sürekli olarak:

• Gaz pedalı konumunu
• Araç hızını
• Batarya doluluk oranını
• Motor sıcaklığını
• Yol koşullarını

izler.

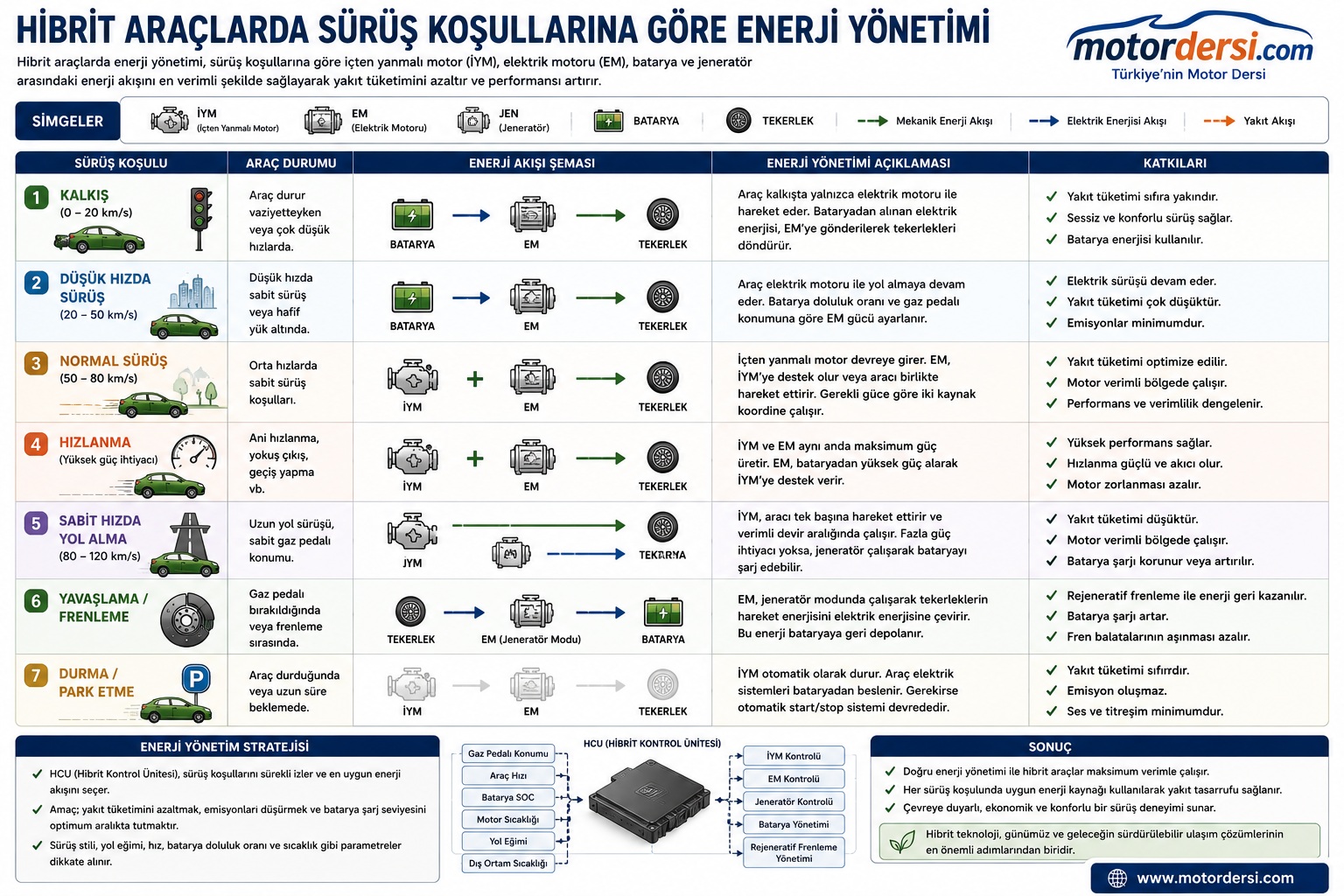

Enerji Yönetimi

HCU farklı sürüş koşullarında farklı kararlar alır.

Kalkış

Araç çoğunlukla elektrik motoruyla hareket eder.

Normal Sürüş

Elektrik motoru ve içten yanmalı motor birlikte çalışabilir.

Hızlanma

İki motor aynı anda maksimum güç üretir.

Sabit Hız

İçten yanmalı motor daha etkin çalışır.

Frenleme

Elektrik motoru jeneratöre dönüşerek enerji geri kazanır.

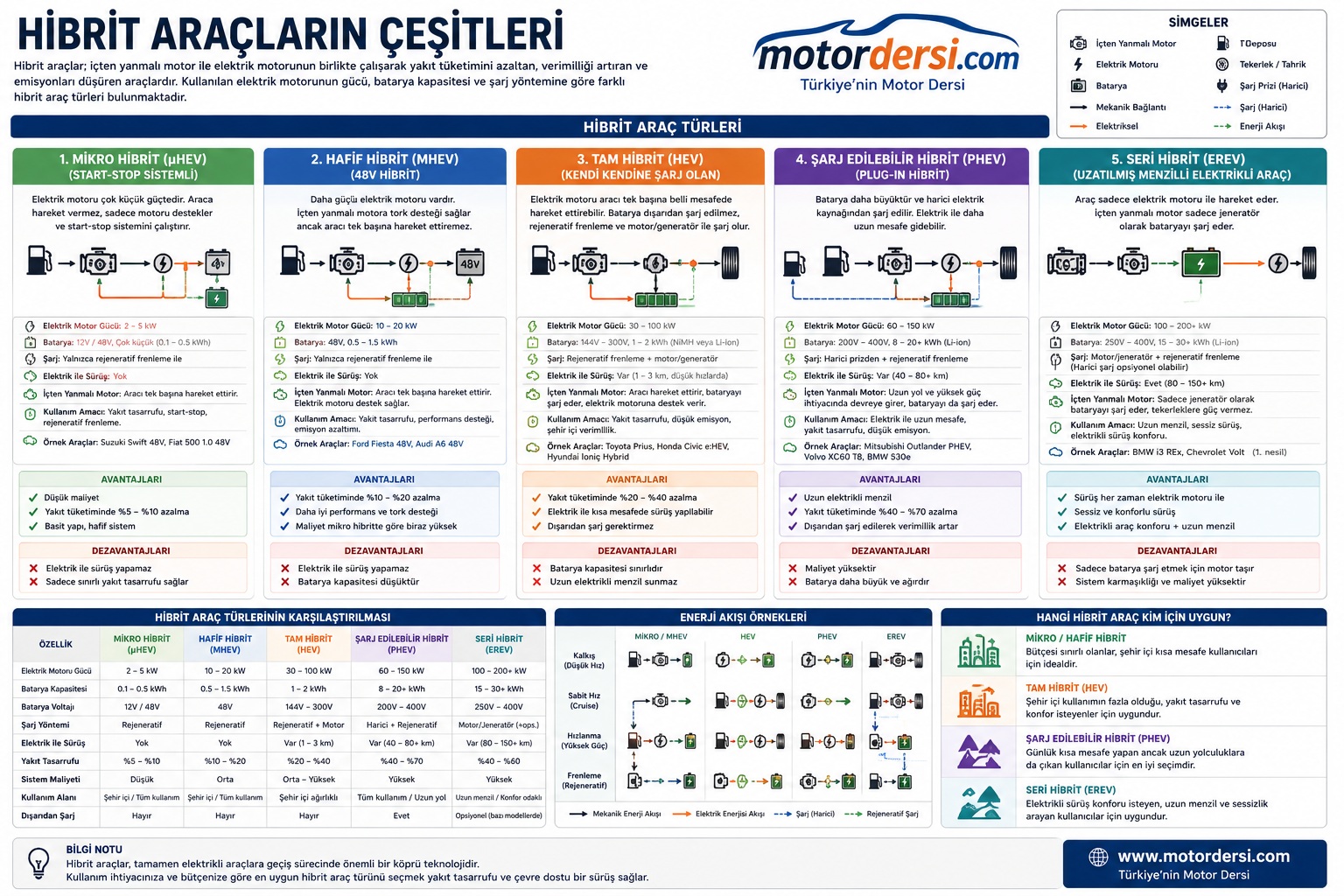

Hibrit Araç Çeşitleri

Mikro Hibrit

Start-stop sistemi içerir.

Hafif Hibrit (MHEV)

Elektrik motoru destek sağlar ancak aracı tek başına hareket ettiremez.

Tam Hibrit (HEV)

Elektrik motoru aracı tek başına hareket ettirebilir.

Şarj Edilebilir Hibrit (PHEV)

Harici enerji kaynağından şarj edilebilir.

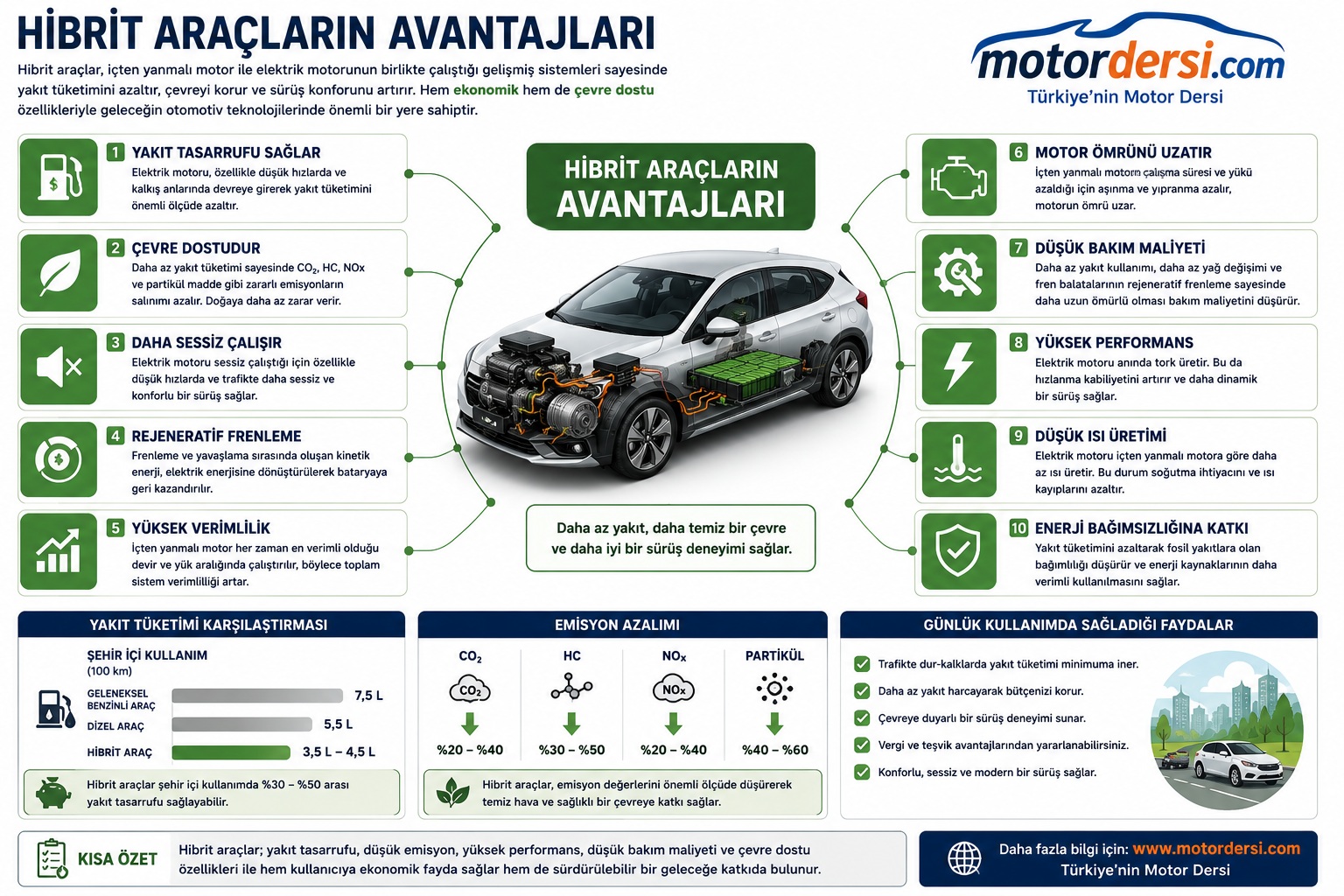

Hibrit Araçların Avantajları

• Yakıt tasarrufu sağlar.
• Daha sessiz çalışır.
• Karbon emisyonunu azaltır.
• Rejeneratif frenleme kullanır.
• Şehir içi kullanımda verimlidir.
• Düşük işletme maliyetine sahiptir.

Hibrit Araçların Dezavantajları

• İlk satın alma maliyeti yüksektir.
• Batarya maliyetleri yüksektir.
• Yapısı karmaşıktır.
• Yüksek gerilim güvenliği gerektirir.

İş Sağlığı ve Güvenliği Açısından Hibrit Araçlar

Hibrit araçlarda yüksek gerilim sistemleri bulunduğu için bakım ve onarım sırasında özel önlemler alınmalıdır.

Dikkat edilmesi gerekenler:

• İzole eldiven kullanılmalıdır.
• Yüksek gerilim devreleri enerjisiz hale getirilmelidir.
• Servis soketi çıkarılmalıdır.
• Gerilim yokluğu kontrol edilmelidir.
• Yetkisiz kişiler müdahale etmemelidir.

Bu kurallar hem teknisyenin hem de aracın güvenliği açısından büyük önem taşır.

Sonuç

Hibrit araçlar, günümüz otomotiv teknolojisinin en önemli geçiş sistemlerinden biridir. İçten yanmalı motorun gücü ile elektrik motorunun verimliliğini bir araya getiren bu araçlar, yakıt ekonomisi ve çevre dostu özellikleri sayesinde giderek yaygınlaşmaktadır. Hibrit araçların yapısını oluşturan içten yanmalı motor, Atkinson çevrimi, elektrik makineleri, batarya sistemleri ve hibrit yönetim sistemi bir bütün olarak çalışarak yüksek verimlilik sağlar. Elektrikli araç teknolojilerinin hızla geliştiği günümüzde hibrit sistemlerin çalışma prensiplerini anlamak, Motorlu Araçlar Teknolojisi alanında eğitim gören öğrenciler için büyük önem taşımaktadır. Bu bilgi birikimi geleceğin otomotiv teknolojilerine uyum sağlayabilen nitelikli teknisyenlerin yetişmesine katkı sağlayacaktır.
