Elektrik Makinelerinde Soğutmanın Önemi

Bir elektrik makinesi çalışırken çeşitli nedenlerle enerji kayıpları meydana gelir. Bu kayıpların tamamı ısı enerjisine dönüşür.

Başlıca ısı kaynakları şunlardır:

• Bakır kayıpları
• Demir kayıpları
• Mekanik sürtünme kayıpları
• Fuko akımı kayıpları
• Histerezis kayıpları
• Rulman sürtünmeleri
• Havalandırma kayıpları

Oluşan bu ısı ortamdan uzaklaştırılmazsa;

• Sargı izolasyonları zarar görür.
• Vernikler bozulur.
• Kısa devre riski artar.
• Motor gücü düşer.
• Verim azalır.
• Arızalar artar.
• Makine ömrü kısalır.

Bu nedenle elektrik makinelerinde uygun bir soğutma sistemi kullanılması zorunludur.

Elektrik Makinesinde Isı Oluşumu ve Soğutmanın Önemi

• Stator sargılarında oluşan ısı
• Rotor kayıpları
• Rulman sürtünmeleri
• Hava akış yönleri
• Isının dış ortama aktarılması

(Bu görsel burada kullanılmalıdır.)

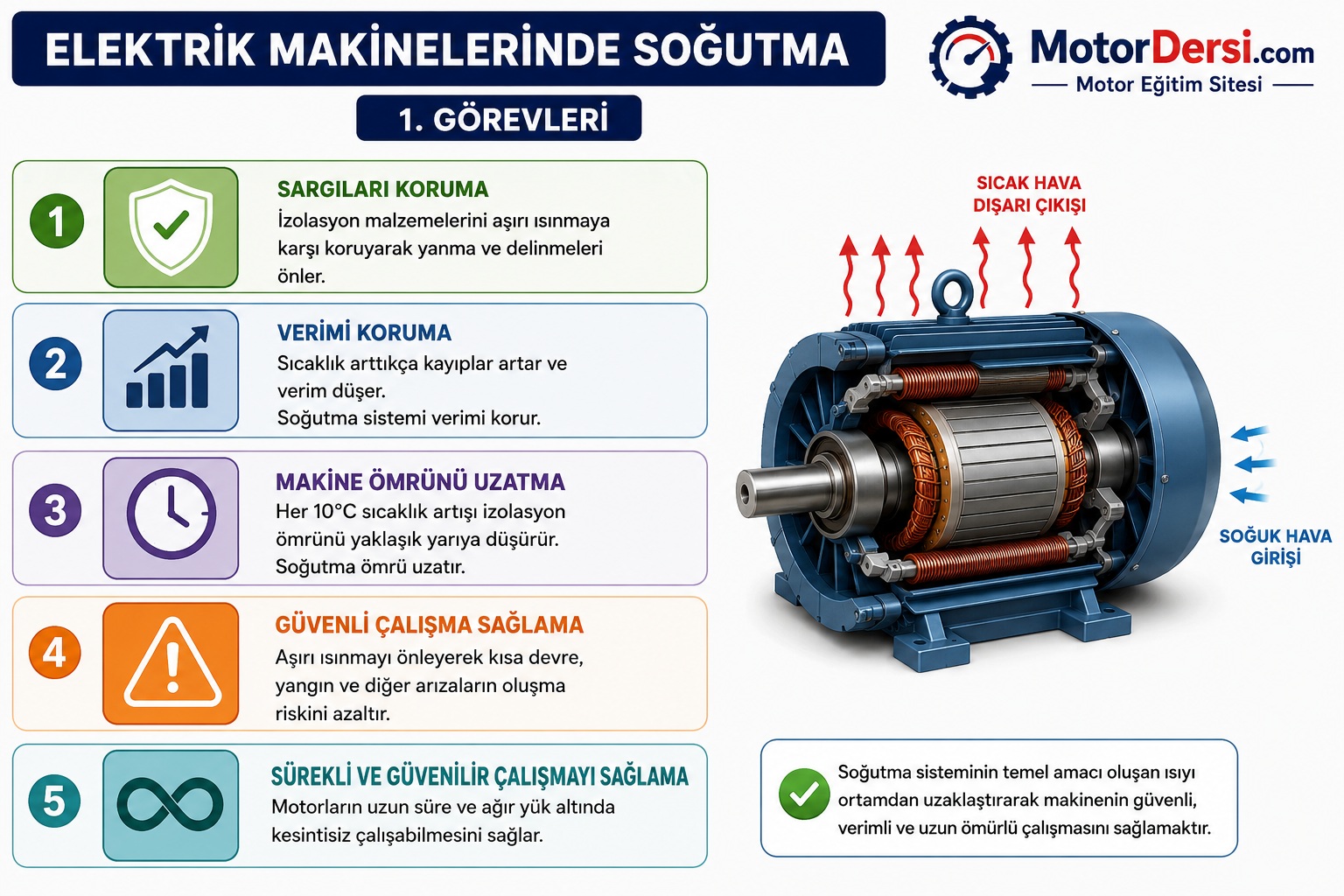

1. Elektrik Makinelerinde Soğutmanın Görevleri

Soğutma sistemlerinin temel görevi makinede oluşan fazla ısıyı ortamdan uzaklaştırmaktır.

Ancak görevleri yalnızca bununla sınırlı değildir.

1. Sargıları Koruma

Elektrik makinelerinde en hassas bölümlerden biri sargılardır.

Sargı izolasyonları belirli sıcaklık sınıflarına göre üretilir.

Örnek:

Sıcaklık bu değerleri aşarsa izolasyon zarar görür.

2. Verimi Koruma

Sıcaklık yükseldikçe iletken direnci artar.

Direncin artması;

• Akımın artmasına,
• Güç kayıplarının yükselmesine,
• Verimin düşmesine neden olur.

Soğutma sistemi sayesinde verim korunur.

3. Makine Ömrünü Uzatma

Her 10°C sıcaklık artışı izolasyon ömrünü yaklaşık yarıya düşürmektedir.

Bu nedenle etkin soğutma makinenin ekonomik ömrünü ciddi şekilde uzatır.

4. Güvenli Çalışma Sağlama

Aşırı ısınan motorlarda;

• Kısa devre
• Yangın
• İzolasyon delinmesi
• Sargı yanması

gibi ciddi arızalar oluşabilir.

Soğutma sistemi bu riskleri azaltır.

5. Sürekli Çalışmayı Sağlama

Sanayi tesislerinde motorlar bazen 24 saat boyunca çalışır.

Soğutma sistemi olmadan bu kadar uzun süreli çalışma mümkün değildir.

2. Elektrik Makinelerinde Soğutma Çeşitleri

Elektrik makinelerinde kullanılan soğutma sistemleri farklı yöntemlere göre sınıflandırılır.

Başlıca soğutma çeşitleri şunlardır:

1. Doğal Hava Soğutmalı Sistemler

2. Zorlamalı Hava Soğutmalı Sistemler

3. Su Soğutmalı Sistemler

4. Yağ Soğutmalı Sistemler

5. Hidrojen Soğutmalı Sistemler

6. Kombine Soğutma Sistemleri

Doğal Hava Soğutmalı Sistemler

Küçük ve orta güçlü motorlarda kullanılır.

Çalışma prensibi oldukça basittir.

Makinenin gövdesindeki kanatlar sayesinde ısı dış ortama aktarılır.

Avantajları:

• Basit yapı
• Düşük maliyet
• Bakım gerektirmemesi

Dezavantajları:

• Büyük güçlerde yetersiz kalması

Doğal Hava Soğutmalı Elektrik Motoru

• Gövde kanatları
• Doğal hava akışı
• Isı yayılımı

(Bu görsel burada kullanılmalıdır.)

Zorlamalı Hava Soğutmalı Sistemler

Sanayide en yaygın kullanılan yöntemdir.

Motor miline bağlı fan veya harici fan yardımıyla hava dolaştırılır.

Avantajları:

• Daha etkili soğutma
• Büyük motorlarda kullanılabilir

Dezavantajları:

• Fan arızaları oluşabilir.
• Ek enerji tüketir.

Fanlı (Zorlamalı) Soğutma Sistemi

• Fan
• Fan kapağı
• Hava giriş çıkışları
• Soğutma kanalları

(Bu görsel burada kullanılmalıdır.)

Su Soğutmalı Sistemler

Yüksek güçlü motorlarda kullanılır.

Motor gövdesinde bulunan özel kanallardan su dolaştırılır.

Özellikle;

• Haddehaneler
• Çimento fabrikaları
• Büyük kompresörler
• Enerji santralleri

gibi alanlarda görülür.

Avantajları:

• Çok yüksek soğutma kapasitesi

Dezavantajları:

• Maliyet yüksektir.
• Kaçak riski vardır.

Yağ Soğutmalı Sistemler

Genellikle büyük transformatörlerde kullanılır.

Yağ hem izolasyon hem de soğutma görevi yapar.

Yağ;

• Isıyı emer.
• Radyatörlere taşır.
• Soğuyarak tekrar sisteme döner.

Yağ Soğutmalı Güç Transformatörü

• Yağ tankı
• Radyatör
• Yağ dolaşımı
• Sıcak-soğuk yağ akışı

(Bu görsel burada kullanılmalıdır.)

Hidrojen Soğutmalı Sistemler

Çok büyük jeneratörlerde kullanılır.

Hidrojen gazı;

• Hafiftir.
• Isı transfer katsayısı yüksektir.

Bu nedenle çok etkili bir soğutma sağlar.

Genellikle termik ve hidroelektrik santrallerde kullanılır.

Kombine Soğutma Sistemleri

Bazı büyük makinelerde birden fazla yöntem birlikte kullanılır.

Örneğin:

• Hava + Su
• Yağ + Hava
• Hidrojen + Su

sistemleri kullanılabilir.

3. Elektrik Makinelerinde Soğutma Parçaları

Soğutma sistemlerinin verimli çalışabilmesi için çeşitli yardımcı parçalar kullanılır.

Fanlar

En yaygın kullanılan soğutma elemanıdır.

Görevi:

• Hava dolaşımını sağlamak
• Isıyı uzaklaştırmak

Fanlar;

• Plastik
• Alüminyum
• Çelik

malzemelerden üretilebilir.

Fan Kapağı

Fanın dış etkilere karşı korunmasını sağlar.

Ayrıca iş güvenliği açısından önemlidir.

Soğutma Kanatları

Motor gövdesinde bulunur.

Yüzey alanını artırarak ısının daha kolay yayılmasını sağlar.

Hava Kanalları

Büyük motorlarda hava belirli güzergâhlardan dolaştırılır.

Bu sayede sıcak bölgeler etkin şekilde soğutulur.

Radyatörler

Yağ ve su soğutmalı sistemlerde kullanılır.

Görevi:

• Isıyı ortam havasına aktarmaktır.

Pompa

Su ve yağ dolaşımını sağlar.

Özellikle büyük sistemlerde kullanılır.

Sıcaklık Sensörleri

Motor sıcaklığını sürekli izler.

Kullanılan sensörler:

• PT100
• Termistör
• Termokupl
• RTD

Termik Koruma Röleleri

Sıcaklık belirli değeri aşarsa motoru durdurur.

Bu sayede motor yanması önlenir.

Elektrik Makinesi Soğutma Sistemi Parçaları

• Fan
• Fan kapağı
• Kanatlar
• Sensör
• Radyatör
• Hava kanalı

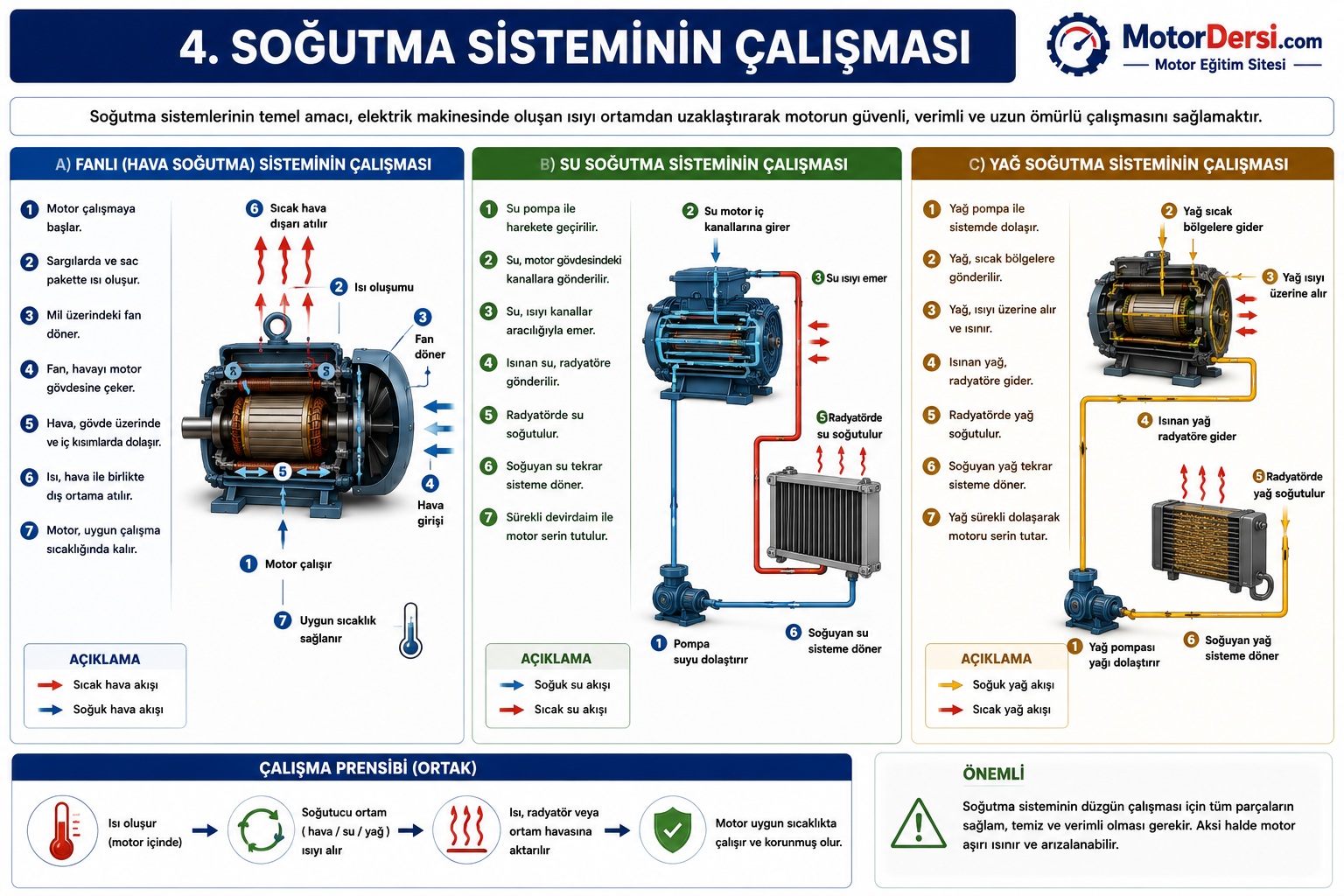

4. Elektrik Makinelerinde Soğutma Sistemlerinin Çalışması

Soğutma sistemlerinin temel amacı oluşan ısıyı makineden uzaklaştırmaktır.

Bu işlem üç farklı fiziksel olayla gerçekleşir.

1. İletim (Conduction)

Isı katı malzemeler arasında aktarılır.

Örneğin:

Sargı → Sac paket → Gövde

2. Taşınım (Convection)

Isı hareket eden hava veya sıvı ile taşınır.

Örneğin:

Gövde → Hava

veya

Gövde → Su

3. Işıma (Radiation)

Sıcak yüzeyler çevreye kızılötesi ışınım yayar.

Bu da ek soğutma sağlar.

Fanlı Soğutma Nasıl Çalışır?

1. Motor çalışır.
2. Sargılar ısınır.
3. Mil üzerindeki fan dönmeye başlar.
4. Hava gövde boyunca dolaşır.
5. Isı dış ortama taşınır.
6. Motor çalışma sıcaklığı dengelenir.

Su Soğutmalı Sistem Nasıl Çalışır?

1. Su pompa ile dolaştırılır.
2. Motor gövdesindeki kanallardan geçer.
3. Isıyı emer.
4. Radyatöre ulaşır.
5. Soğutulur.
6. Sisteme geri döner.

Yağ Soğutmalı Sistem Nasıl Çalışır?

1. Yağ sıcak bölgelerden geçer.
2. Isıyı üzerine alır.
3. Radyatöre taşır.
4. Soğuyarak tekrar sisteme döner.

Elektrik Makinelerinde Soğutma Çalışma Prensibi

• Isı oluşumu
• Fan hareketi
• Hava akışı
• Isının dış ortama aktarılması
• Sensörlerin kontrol noktaları

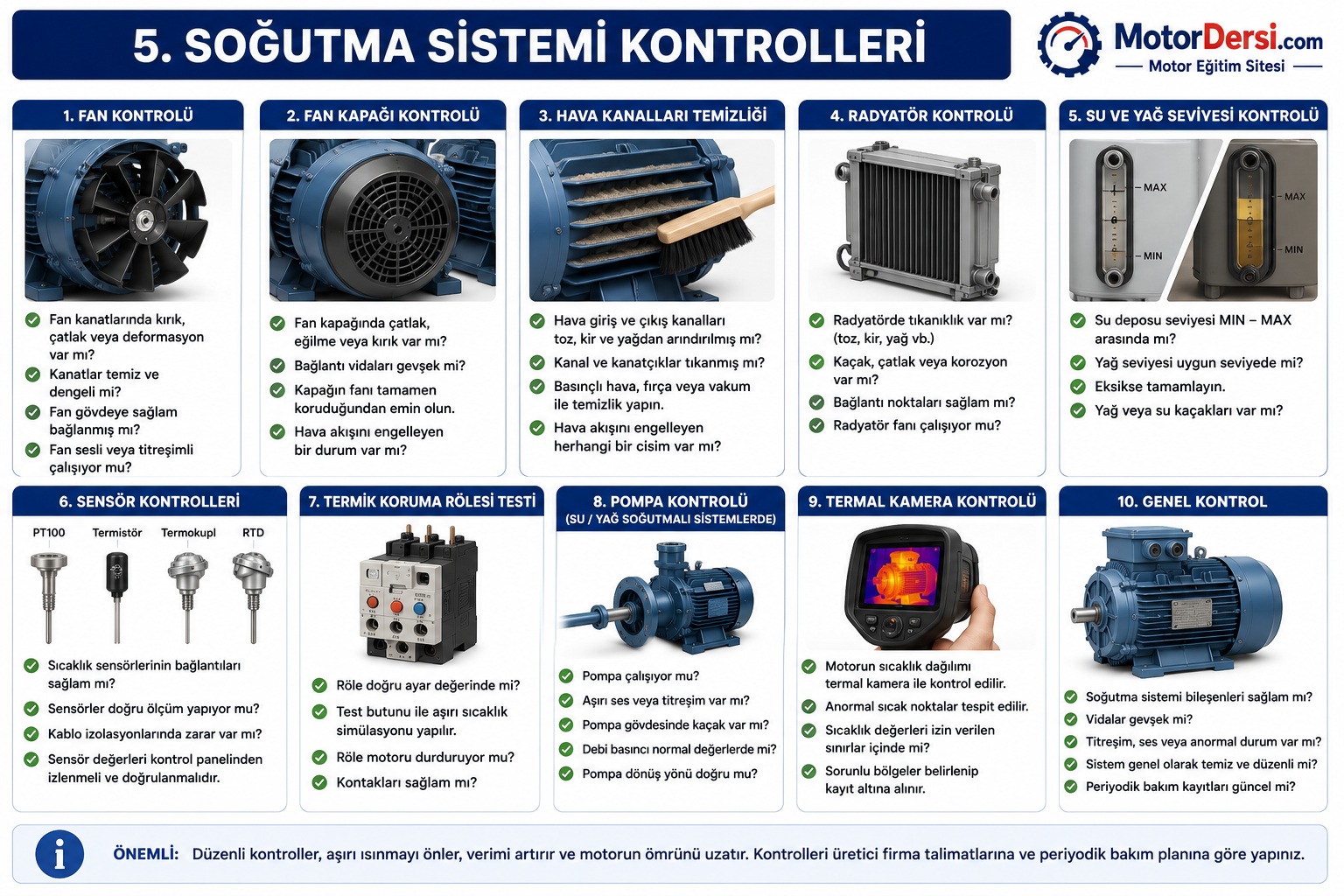

5. Elektrik Makinelerinde Soğutma Sistemlerinin Kontrolleri

Bakım sırasında soğutma sistemlerinin düzenli olarak kontrol edilmesi gerekir.

Fan Kontrolü

Kontrol edilecek noktalar:

• Kırık kanat
• Balans bozukluğu
• Gevşeklik
• Gürültü

Fan Kapağı Kontrolü

• Çatlak
• Eğrilik
• Titreşim

kontrol edilir.

Hava Kanallarının Temizliği

Tozlu ortamlar hava dolaşımını azaltır.

Bu nedenle;

• Basınçlı hava
• Fırça
• Vakum

yardımıyla temizlik yapılır.

Radyatör Kontrolü

Özellikle yağ ve su soğutmalı sistemlerde:

• Tıkanıklık
• Kaçak
• Korozyon

kontrol edilir.

Su ve Yağ Seviyesi Kontrolü

Eksik seviyeler soğutma performansını düşürür.

Belirli aralıklarla kontrol edilmelidir.

Sensör Kontrolleri

PT100 ve termistörlerin doğru ölçüm yaptığı doğrulanmalıdır.

Arızalı sensörler yanlış sıcaklık bilgisi verir.

Termik Röle Testleri

Aşırı yük durumunda motoru durdurup durdurmadığı test edilir.

Termal Kamera Kontrolü

Modern bakım uygulamalarında kullanılır.

Avantajları:

• Temassız ölçüm
• Hızlı teşhis
• Sıcak noktaların belirlenmesi

Elektrik Motorunda Termal Kamera ile Kontrol

• Termal görüntü
• Sıcak bölgeler
• Ölçüm noktaları
• Bakım personeli

(Bu görsel burada kullanılmalıdır.)

Elektrik Makinelerinde Sık Görülen Soğutma Arızaları

En sık karşılaşılan problemler şunlardır:

Fan Kırılması

Belirtileri:

• Aşırı ısınma
• Gürültü
• Verim düşmesi

Hava Kanallarının Tıkanması

Belirtileri:

• Gövde sıcaklığının artması
• Termik açmalar

Sensör Arızası

Belirtileri:

• Hatalı sıcaklık göstergesi
• Gereksiz motor duruşları

Radyatör Tıkanıklığı

Belirtileri:

• Yağ sıcaklığının yükselmesi
• Soğutma performansının düşmesi

Pompa Arızası

Belirtileri:

• Su veya yağ dolaşımının durması
• Hızlı sıcaklık artışı

İş Sağlığı ve Güvenliği Açısından Dikkat Edilecek Hususlar

Soğutma sistemi üzerinde çalışırken:

• Enerji mutlaka kesilmelidir.
• Kilitleme ve etiketleme uygulanmalıdır.
• Dönen fanlara yaklaşılmamalıdır.
• Sıcak yüzeylere temas edilmemelidir.
• Koruyucu ekipman kullanılmalıdır.
• Basınçlı sistemlerde dikkatli olunmalıdır.

Sonuç

Elektrik makinelerinde soğutma sistemleri, motorların, jeneratörlerin ve transformatörlerin güvenli ve verimli çalışmasının temel unsurlarından biridir. Soğutma sistemi sayesinde sargılar korunur, enerji kayıpları azaltılır, verim yükselir ve makinenin kullanım ömrü uzar. Günümüzde küçük elektrik motorlarından büyük güç santrali jeneratörlerine kadar her elektrik makinesinde mutlaka uygun bir soğutma yöntemi kullanılmaktadır.

Elektrik makinelerinin çalışma prensiplerini daha iyi anlamak için Doğru Akım Motorları (DC Motorlar) konusunu inceleyebilirsiniz:

Ayrıca elektrik enerjisinin dönüştürülmesinde kullanılan modern güç elektroniği sistemleri hakkında bilgi edinmek için Konvertör ve İnvertör Sistemleri konusuna da göz atabilirsiniz:

Bu konular birlikte incelendiğinde elektrik makinelerinin çalışma yapısı, enerji dönüşümü ve soğutma sistemleri çok daha kolay anlaşılacaktır.
