Akü Sensörü Nedir?

Akü sensörü (IBS), modern araçlarda akünün elektriksel durumunu izleyen ve akü yönetim sistemine bilgi sağlayan elektronik bir ölçüm birimidir. Özellikle Start-Stop ve akıllı şarj sistemine sahip araçlarda akünün durumu sürekli takip edilir. Akü sensörü; akım, gerilim ve sistem tasarımına göre sıcaklık gibi verilerin izlenmesine yardımcı olur.

Akü sensöründen elde edilen bilgiler araçtaki enerji yönetim sistemi tarafından değerlendirilir. Böylece şarj sistemi, Start-Stop fonksiyonu ve elektrik tüketicilerinin yönetimi aracın ve akünün çalışma koşullarına göre düzenlenebilir.

Akünün temel yapısı, görevi ve çalışma prensibini incelemek için Akümülatör Nedir? konusuna; araçtaki şarj sisteminin çalışmasını öğrenmek için Şarj Sistemi Nedir? içeriğine göz atabilirsiniz.

Akü Sensörü (IBS) Nedir?

IBS (Intelligent Battery Sensor), akünün elektriksel durumunu izlemek amacıyla kullanılan akıllı akü sensörüdür. Sensör tarafından elde edilen veriler, araçtaki enerji ve şarj yönetiminin gerçekleştirilmesinde kullanılır.

IBS özellikle modern araçlarda akünün yalnızca gerilimini kontrol etmek yerine şarj ve deşarj durumunun daha ayrıntılı takip edilmesine yardımcı olur. Akünün kullanım koşulları hakkında elde edilen veriler, kontrol ünitesinin enerji yönetim stratejilerinde değerlendirilir.

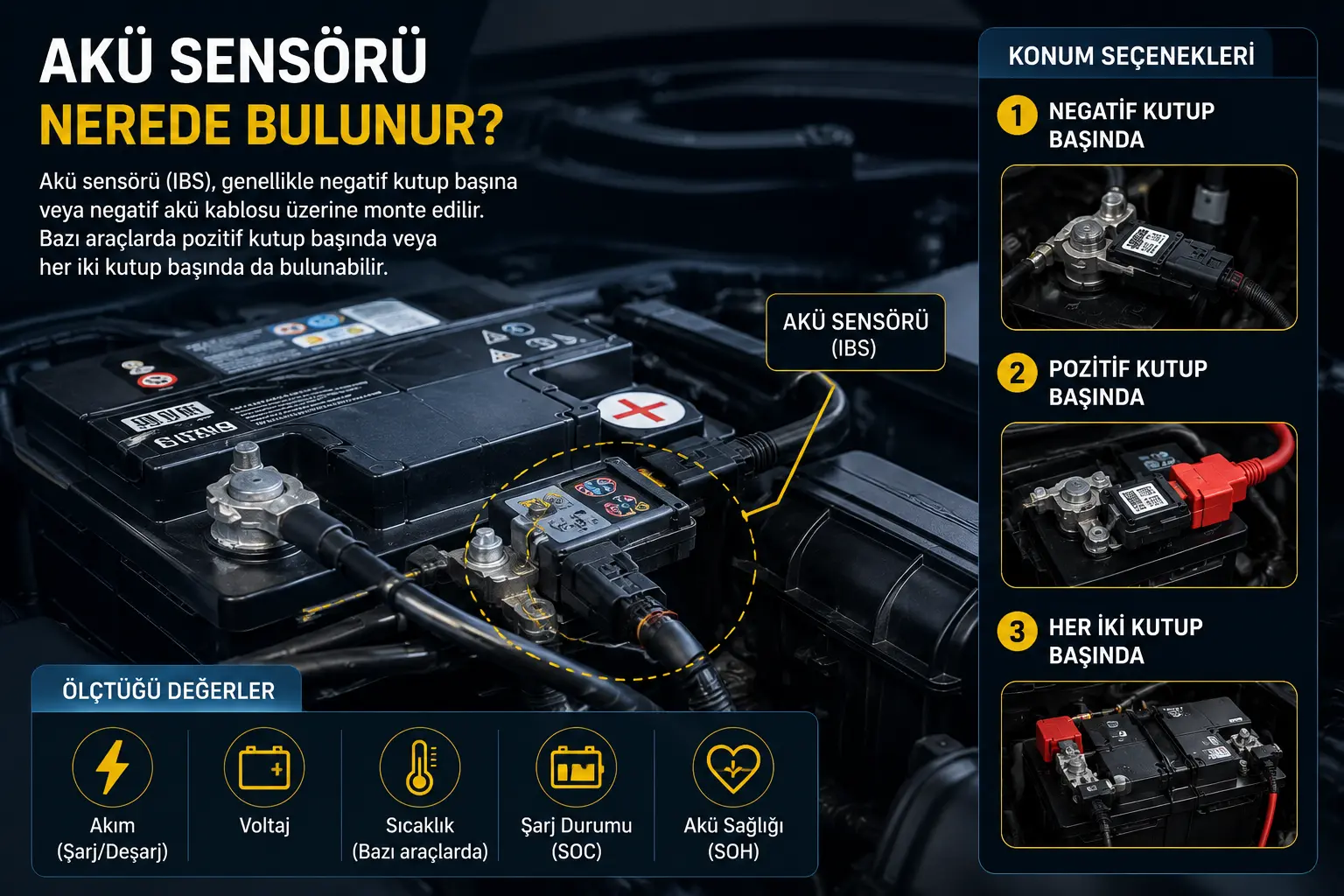

Akü Sensörü Nerede Bulunur?

Akü sensörünün yeri araç marka ve modeline göre değişebilir. Birçok araçta sensör negatif akü kutup başında veya negatif akü kablosu üzerinde bulunur. Ancak farklı üreticilerde farklı akım ölçüm ve enerji yönetim düzenleri kullanılabilir.

Sensörün doğrudan akü bağlantısı üzerinde bulunması, aküye giren ve aküden çıkan elektrik akımının izlenebilmesini sağlar. Akü değişimi, şarj veya takviye işlemleri sırasında sensörün bulunduğu noktanın bilinmesi önemlidir.

Akü Sensörünün Görevi Nedir?

Akü sensörünün temel görevi, akünün elektriksel çalışma koşulları hakkında enerji yönetim sistemine veri sağlamaktır. Kullanılan sisteme bağlı olarak başlıca şu değerler izlenebilir:

• Akü gerilimi,
• Şarj akımı,
• Deşarj akımı,
• Akü sıcaklığı veya sıcaklıkla ilgili veriler.

Bu ölçüm verileri kullanılarak sistem tarafından akünün şarj durumu (SOC – State of Charge) ve bazı sistemlerde sağlık durumu (SOH – State of Health) gibi bilgiler tahmin edilebilir veya hesaplanabilir. Bunların belirlenme yöntemi araç üreticisinin kullandığı akü yönetim sistemine göre değişir.

Akü sensörü ve enerji yönetim sistemi arasındaki haberleşme araç tasarımına göre LIN, CAN veya başka bir haberleşme yapısı üzerinden gerçekleştirilebilir.

Akü Yönetim Sistemi (BMS) Nasıl Çalışır?

Akü sensörü tek başına bütün enerji yönetimini gerçekleştirmez. Sensörden ve araçtaki diğer kontrol birimlerinden alınan bilgiler, aracın akü ve enerji yönetim sistemi tarafından değerlendirilir.

Araç tasarımına bağlı olarak sistem aşağıdaki durumları dikkate alabilir:

• Akünün şarj durumu,
• Akünün şarj ve deşarj akımı,
• Alternatörün çalışma durumu,
• Motorun çalışma koşulları,
• Start-Stop sisteminin enerji ihtiyacı,
• Klima ve diğer yüksek elektrik tüketicileri,
• Araçtaki toplam elektrik yükü.

Bu veriler kullanılarak şarj sistemi ve bazı elektrik tüketicileri yönetilebilir. Amaç; akünün yeterli şarj seviyesinde tutulması, aracın güvenilir biçimde çalıştırılabilmesi ve elektrik enerjisinin verimli kullanılmasına yardımcı olmaktır.

Alternatörün bu sistem içerisindeki görevini ayrıntılı öğrenmek için Şarj Sistemi Nedir? konusunu inceleyebilirsiniz.

Start-Stop Sisteminde Akü Sensörünün Önemi

Start-Stop sistemine sahip araçlarda akünün durumu özellikle önemlidir. Motorun otomatik olarak durdurulup yeniden çalıştırılabilmesi için akünün bir sonraki marş işlemini gerçekleştirebilecek durumda olması gerekir.

Kontrol sistemi Start-Stop fonksiyonunu devreye almadan önce araç tasarımına bağlı olarak aşağıdaki koşulları değerlendirebilir:

• Akünün şarj durumu yeterli mi?
• Yeniden marş için yeterli enerji bulunuyor mu?
• Akünün sıcaklığı uygun çalışma aralığında mı?
• Elektrik tüketimi uygun seviyede mi?
• Motor ve araçla ilgili diğer Start-Stop koşulları sağlanıyor mu?

Akünün durumu veya diğer gerekli koşullardan biri uygun değilse Start-Stop sistemi geçici olarak devre dışı bırakılabilir. Bu nedenle Start-Stop sisteminin çalışmaması tek başına akü sensörünün arızalı olduğunu göstermez.

Akü Sensörü Nasıl Çalışır?

IBS sensörünün iç yapısı üreticiye göre değişebilir. Akımın ölçülmesinde hassas bir şönt direnç ve buna bağlı elektronik ölçüm devresi yaygın olarak kullanılabilir. Bazı tasarımlarda farklı akım algılama yöntemleri de bulunabilir.

Bir akü sensöründe sistem tasarımına göre aşağıdaki bileşenler bulunabilir:

• Akım ölçüm devresi,
• Gerilim ölçüm devresi,
• Sıcaklık algılama elemanı,
• Elektronik değerlendirme devresi veya mikrodenetleyici,
• Araç ağıyla haberleşme bağlantısı.

Sensör tarafından elde edilen bilgiler belirli aralıklarla ilgili kontrol ünitesine aktarılır. Enerji yönetim sistemi bu verileri zaman içerisinde değerlendirerek akünün şarj ve kullanım durumunu takip eder.

Akü Sensörü Arızası Belirtileri

Akü sensörünün kendisinde, bağlantılarında veya haberleşme devresinde problem meydana geldiğinde araç enerji yönetim sistemi doğru akü bilgisine ulaşamayabilir. Araç modeline ve arızanın türüne bağlı olarak farklı belirtiler görülebilir.

• Start-Stop sistemi çalışmayabilir veya geçici olarak devre dışı kalabilir.
• Akü veya şarj sistemi uyarısı görülebilir.
• Akü yeterli şekilde şarj olmayabilir.
• Şarj sistemi farklı veya koruyucu bir çalışma stratejisine geçebilir.
• Motorun çalıştırılmasında sorun yaşanabilir.
• Bazı elektrikli tüketiciler enerji yönetimi nedeniyle sınırlandırılabilir.
• Araç modeline göre akü yönetim sistemiyle ilgili uyarı mesajları görülebilir.

Bu belirtilerin görülmesi akü sensörünün kesin olarak arızalı olduğu anlamına gelmez. Zayıf akü, alternatör, bağlantı kabloları, kutup başları, şase bağlantısı veya başka bir elektrik sistemi problemi de benzer belirtilere neden olabilir.

Akü Sensörü Neden Bozulur?

Akü sensörünün veya bağlantılarının düzgün çalışmasını engelleyebilecek başlıca durumlar şunlardır:

Nem ve Su

Sensör ve bağlantı noktalarının suya veya yoğun neme maruz kalması elektriksel problemlere ve korozyona neden olabilir.

Akü Elektroliti ve Korozyon

Akü çevresindeki elektrolit sızıntısı ve korozyon, kutup başlarını ve sensör bağlantılarını olumsuz etkileyebilir.

Gevşek veya Oksitlenmiş Bağlantılar

Akü kutup başlarının gevşek veya oksitlenmiş olması ölçüm ve enerji iletiminde problemlere neden olabilir.

Kablo ve Soket Arızaları

Sensör soketindeki gevşeklik, kablo kopması, kısa devre veya temas problemi sensör haberleşmesini bozabilir.

Fiziksel Hasar

Akünün sökülmesi veya takılması sırasında sensör ve bağlantı noktalarının zorlanması sensöre fiziksel zarar verebilir.

Hatalı Takviye veya Elektriksel İşlem

Üreticinin belirttiği bağlantı noktaları kullanılmadan yapılan hatalı takviye veya şarj işlemleri araçtaki enerji yönetim sistemini ve elektronik bileşenleri olumsuz etkileyebilir.

Akü Sensörü Nasıl Kontrol Edilir?

Akü sensörünün kontrolüne başlamadan önce akünün genel durumu ve şarj sistemi değerlendirilmelidir. Sensörü doğrudan değiştirmek yerine sistemin tamamının kontrol edilmesi daha doğru bir teşhis yöntemidir.

1. Gözle Kontrol Yapın

Sensör ve çevresinde aşağıdaki noktalar kontrol edilmelidir:

• Sensörde fiziksel hasar veya çatlak var mı?
• Kutup başlarında korozyon veya oksitlenme var mı?
• Sensör soketi sağlam mı?
• Kablolarda kopma veya ezilme var mı?
• Akü kutup bağlantıları uygun şekilde sıkılmış mı?
• Şase bağlantıları sağlam mı?

2. Akünün Durumunu Kontrol Edin

Sensör arızası değerlendirilmeden önce akünün kendisinin sağlıklı olduğundan emin olunmalıdır. Akü test cihazıyla akünün durumu kontrol edilebilir. Akünün yapısı ve temel kontrolleri için Akümülatör Nedir? içeriğinden yararlanabilirsiniz.

3. Şarj Sistemini Kontrol Edin

Alternatör ve şarj sistemi problemi, akü sensörü arızasına benzeyen belirtiler oluşturabilir. Bu nedenle şarj gerilimi ve sistemin çalışma durumu üretici verilerine göre kontrol edilmelidir.

Şarj sisteminin çalışma prensibi ve kontrolleri için Şarj Sistemi Nedir? konusuna geçebilirsiniz.

4. Arıza Tespit Cihazıyla Kontrol Edin

Uygun bir arıza tespit cihazıyla enerji yönetim sistemiyle ilgili hata kodları ve canlı veriler incelenebilir. Akü gerilimi, akım, şarj durumu ve haberleşme bilgileri araç tarafından destekleniyorsa teşhis sırasında değerlendirilebilir.

5. Üretici Kontrol Prosedürünü Uygulayın

IBS sensörlerinin kontrol yöntemi araç üreticisine göre değişebilir. Bu nedenle sensör uçlarında rastgele direnç veya gerilim ölçümü yapmak yerine ilgili aracın elektrik şeması ve servis prosedürü kullanılmalıdır.

Akü Sensörü Arıza Kodları

Akü sensörü ve enerji yönetim sistemi arızalarında kaydedilebilecek hata kodları araç üreticisine ve kullanılan sisteme göre değişir. Bu nedenle yalnızca belirli bir OBD kodunun görülmesi IBS sensörünün arızalı olduğunu kanıtlamaz.

Örneğin P0562 sistem geriliminin düşük, P0563 ise sistem geriliminin yüksek olduğunu ifade eden genel güç besleme kodlarıdır. Bunlar doğrudan “IBS sensörü arızası” kodları değildir. Benzer şekilde üreticiye özel B ve U kodları haberleşme veya enerji yönetim sistemiyle ilgili farklı sorunları gösterebilir.

Arıza kodu görüldüğünde kodun açıklaması ilgili aracın üretici servis dokümanından kontrol edilmeli ve sensör değiştirilmeden önce akü, şarj sistemi, kablolar ve haberleşme devresi test edilmelidir.

Akü Sensörlü Araçlarda Akü Değişimi

Akü sensörü ve gelişmiş enerji yönetim sistemi bulunan araçlarda yeni akü seçilirken yalnızca fiziksel boyuta bakılmamalıdır. Araç üreticisinin belirttiği akü teknolojisi, kapasite ve diğer teknik özellikler dikkate alınmalıdır.

Akü değişiminde genel olarak şu noktalara dikkat edilmelidir:

• Üreticinin belirttiği kapasite ve özelliklerde akü kullanılmalıdır.
• Aracın gerektirdiği AGM, EFB veya diğer akü teknolojisi dikkate alınmalıdır.
• Akü kutup bağlantıları üretici prosedürüne göre sökülüp takılmalıdır.
• IBS sensörü ve soketi zorlanmamalıdır.
• Kutup başlarında korozyon varsa uygun yöntemle temizlenmelidir.
• Araç gerektiriyorsa yeni akü sisteme tanıtılmalıdır.

Özellikle Start-Stop sistemli araçlarda üreticinin belirttiği akü teknolojisinin dışına çıkılması enerji yönetimi ve akü ömrü üzerinde olumsuz sonuçlara neden olabilir.

Yeni Akü Takıldıktan Sonra Kodlama Gerekir mi?

Bazı araçlarda yeni akü takıldıktan sonra akünün enerji yönetim sistemine tanıtılması gerekir. Bu işlem üreticiye göre battery registration, battery adaptation, battery coding veya benzeri isimlerle anılabilir.

Her araçta aynı işlem uygulanmaz. Bazı araçlar yeni aküyü zaman içerisinde otomatik olarak değerlendirebilirken bazı sistemlerde arıza tespit cihazıyla akü değişiminin kaydedilmesi veya yeni akünün özelliklerinin sisteme girilmesi gerekebilir.

Akünün kapasitesi veya teknolojisi değiştiriliyorsa üretici prosedürünün uygulanması özellikle önemlidir. Bu nedenle yalnızca marka adına bakarak “bu araç mutlaka kodlama ister” şeklinde genelleme yapılmamalıdır.

Akü Şarj Edilirken Nelere Dikkat Edilmelidir?

IBS bulunan araçlarda harici akü şarj cihazı veya takviye kablosu bağlanırken araç üreticisinin belirlediği bağlantı noktaları kullanılmalıdır. Bazı araçlarda şase veya özel takviye noktalarının kullanılması, akü sensörünün aküye giren ve çıkan enerjiyi doğru biçimde izleyebilmesi açısından önemlidir.

Yanlış bağlantı yöntemi sensörün enerji akışını doğru kaydedememesine veya elektrik sisteminde problemlere neden olabilir. Bu nedenle takviye ve şarj işleminden önce aracın kullanım veya servis kılavuzu kontrol edilmelidir.

Akü Sensörü Temizlenebilir mi?

Akü kutup başı ve sensör çevresinde kir veya korozyon varsa temizlik yapılabilir; ancak IBS elektronik bir bileşendir. Sensör gövdesine zarar verebilecek sıvılar, yüksek basınç veya uygun olmayan kimyasallar kullanılmamalıdır.

Kutup başlarının temizlenmesinde akü ve araç üreticisinin önerdiği yöntem kullanılmalıdır. Elektrik bağlantıları üzerinde işlem yapılırken aracın elektrik sistemi için belirtilen güvenlik prosedürlerine uyulmalıdır.

Akü Sensörü Arızalıysa Araç Çalışır mı?

Bu durum aracın enerji yönetim sistemine ve arızanın türüne bağlıdır. Bazı araçlarda IBS arızasına rağmen motor çalışmaya devam edebilir ve sistem varsayılan bir şarj stratejisine geçebilir. Bazı durumlarda ise akünün şarj durumu ve diğer elektriksel problemler aracın çalıştırılmasını etkileyebilir.

IBS veya enerji yönetim sistemiyle ilgili bir problem olduğunda:

• Start-Stop sistemi devre dışı kalabilir.
• Şarj sistemi farklı bir çalışma stratejisine geçebilir.
• Bazı elektrik tüketicileri sınırlandırılabilir.
• Akü veya şarj sistemi uyarısı görülebilir.
• Akünün doğru şekilde şarj edilmesi etkilenebilir.

Bu nedenle akü sensörü arızasının uzun süre göz ardı edilmesi yerine akü, sensör ve şarj sisteminin birlikte kontrol edilmesi gerekir.

Akü ve Şarj Sistemiyle İlgili Konular

• Akümülatör Nedir?
• Şarj Sistemi Nedir?

Akü sensörüyle ilgili bir arıza araştırılırken yalnızca sensör değil; akünün durumu, alternatör, şarj sistemi, kutup başları, şase bağlantıları ve araçtaki enerji yönetim sistemi birlikte değerlendirilmelidir.
