Şarj Sistemi Nedir? Parçaları, Çalışması ve Kontrolleri

Şarj sisteminin motorlu araçlar üzerindeki görevi, elektrikle çalışan alıcıları beslemek ve araç aküsünü şarj ederek daima dolu tutmaktır. Şarj sistemi bu görevi motorun bir kısım mekanik enerjisini elektrik enerjisine çevirerek yapar.

Araç motoru çalışmadığı zamanlarda alıcıların çalışması için gerekli olan elektrik enerjisi aküden temin edilir. Akü, kapasitesiyle sınırlı olduğundan sürekli olarak alıcıları besleyemez. Bu yüzden motor çalışırken akünün şarj edilmesini ve alıcıların beslenmesini şarj sistemi gerçekleştirir.

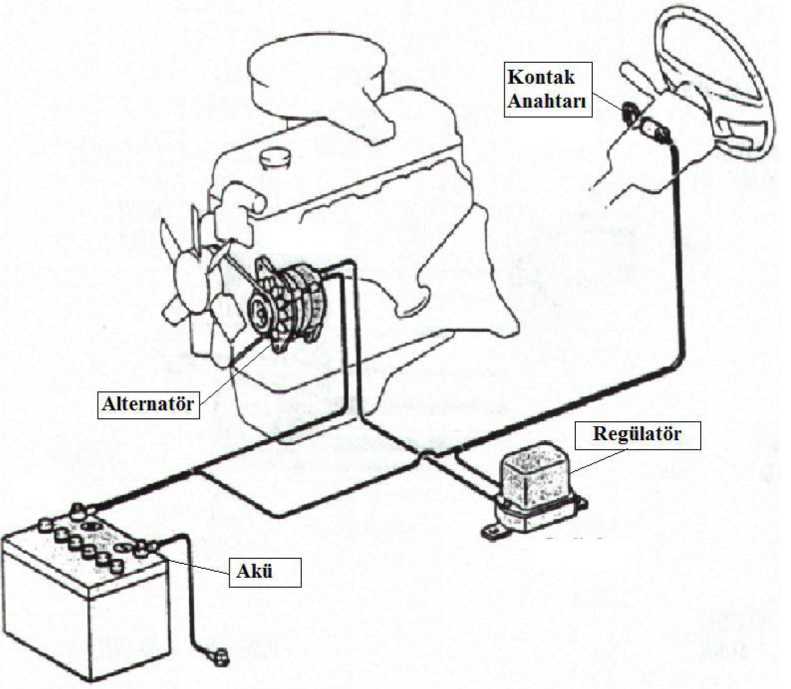

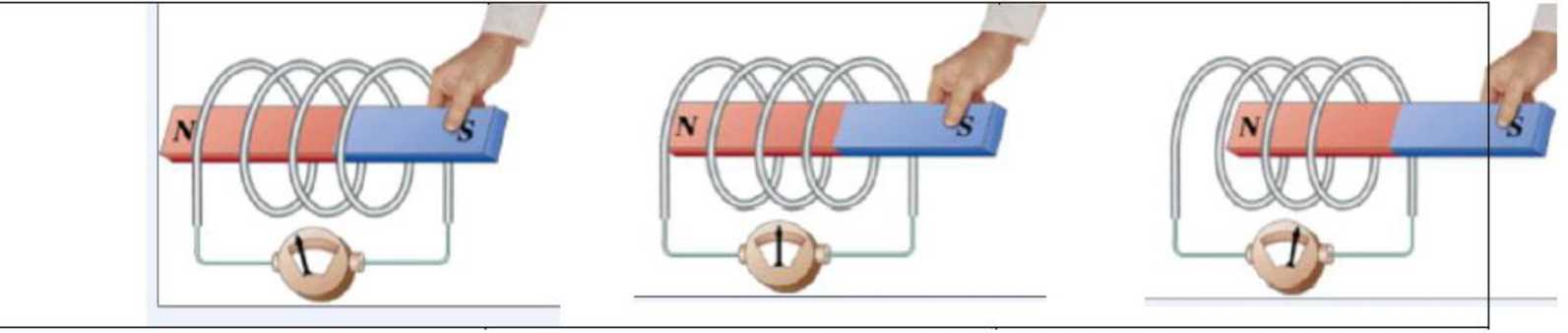

Şarj sisteminin çalışması elektrik akımının elektromanyetik etkisine dayanır. Sistemdeki alternatör “Bir manyetik alanda bulunan ve kuvvet hatlarını kesecek şekilde hareket eden bir iletkende gerilim indüklenir.” şeklinde açıklanan Faraday Kanunu’na göre çalışır.

Akü

Akü, elektrik enerjisini kimyasal enerji olarak depolayan ve devresine alıcı bağlandığı zaman bu enerjiyi tekrar elektrik enerjisine çevirerek dış devreye veren bir üreteçtir.

Motor çalışmadığı zamanlarda alıcıları besler ve ilk çalışma anında marş sistemine gerekli olan yüksek akımı verir. Akü kapasitesiyle sınırlı olduğundan sürekli şarj edilmesi gerekir. Motor çalışırken akünün şarj edilmesini, şarj sistemi gerçekleştirir.

Alternatörler

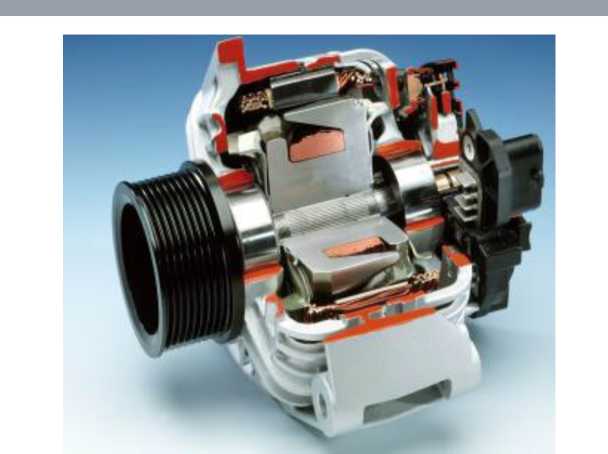

Günümüz araçlarında elektrik üretim işini dinamoların yerini alternatörler almıştır. Alternatörlerin kullanılmasının en büyük sebebi ise rölanti devrinde bile şarj edebilmesi ve çıkış akımının daha fazla olmasıdır. Alternatörün ürettiği alternatif akım diyotlar tarafından doğru akıma çevrilerek şarj sistemine verilir.

Faraday Kanunu’na göre sabit bir manyetik alan içerisinde iletkenin döndürülmesiyle iletkende akım indüklenecektir fakat bu yöntemde iletkenin devri yükseldiğinde fazla miktardaki akımın indüklenmesinden dolayı iletkenin ısınmasına neden olacaktır. Bu mahsuru ortadan kaldırmak manyetik alan sabit bir iletken içerisinde hareket ettirilerek iletkende akım indüklenerek ısınma sorunu ortadan kaldırılmıştır.

Parçaları ve Yapısı

Rotor

Rotor; manyetik kutuplar (N-S kutupları), bir manyetik alan (rotor) bobini, kolektör halkaları ve bir rotor milinden meydana gelmiştir.

Manyetik alan (rotor) bobini, dönme yönüyle aynı yönde sarılmıştır ve bobinin her iki ucu bir kolektör halkasına bağlanmıştır. Bobinin her iki ucuna manyetik alan bobinini kuşatacak şekilde kutup çekirdeği (N-S) bağlanmıştır. Manyetik alan, akımın rotor bobini üzerinden geçmesiyle ve kutuplardan birinin N kutbu, diğerinin S kutbu olmasıyla oluşturulmaktadır. Kolektör halkaları, fırçaların temas ettiği yüzeyler yüksek kalitede işlenmiş, paslanmaz çelik gibi metallerden yapılır. Bunlar rotor milinden yalıtılmışlardır.

Stator

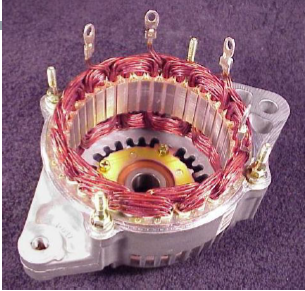

Alternatörde stator sabit kısımdır. Stator çekirdekleri ve stator bobinlerinden meydana gelmiştir ve ön ve arka kapaklara tutturulmuştur. Stator çekirdeği, çelik kaplanmış ince plakalardan meydana gelir.

Çekirdeğin iç kısmında kanallar ve üç adet stator sargısı vardır. Her bir sargıya bir faz denir.

Alternatörlerin üç fazlı yapılmasının sebebi çıkış akımını yükseltmek ve çalışma sırasında meydana gelebilecek akım değişimlerini azaltmaktır. Bunlar birbirinden 120º açı farkla çalışır.

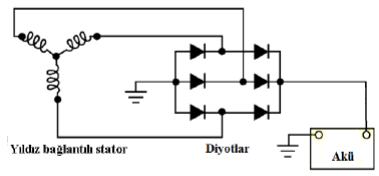

Yıldız bağlantı:

Motorlu araçlarda genellikle yıldız tipi bağlantılar kullanılır. Faz sargıların birer uçları birbirine bağlanarak ortak uç hâline getirilir ve bu uç yalıtılarak boşta bırakılır. Buna nötr uç denir. Diğer uçlar ise dış devreye alınarak alıcılar bu faz arasında çalıştırılır.

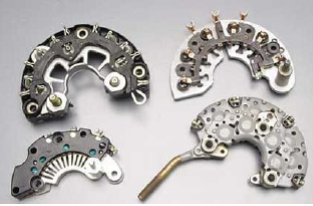

Diyot tablası ve diyotlar

Alternatörler üç fazlı alternatif akım üretir. Araçlarda bu akım doğru akıma çevrilmeden kullanılmaz. Diyotlar meydana gelen alternatif akımı doğru akıma çevirmeye yarar. Akımı sadece bir yönde geçirir, diğer yönde geçirmez.

Araçlarda genellikle 6 diyot kullanılır. Bunların üçü negatif diyot, üçü de pozitif diyottur. Negatif diyotlar gövde üzerinde bulunur. Pozitif diyotlar ise yalıtılmış bir plaka üzerinde bulunur.

Kasnak

Mekanik enerji motordan bir kasnak vasıtasıyla alınır ve rotor döndürülerek stator sargılarında alternatif akım üretilmesi sağlanır.

Ön ve arka kapaklar

Kapakların iki görevi vardır: Rotora yataklık yapmak ve bir motor bağlantısı gibi çalışmak. Her iki kapakta da soğutma verimini artırmak için çeşitli hava geçitleri bulunur.

Alternatör fırçaları

Fırça yayları, fırçaların kolektör yüzeyine basarak temas etmesini sağlar. Fırçalar ise rotor ikaz sargılarına gelen ikaz akımının kolektöre geçmesini temin eder.

Fırçalardaki aşınma nedeniyle alternatör elektrik üretimini tam kapasiteyle yapamayacağından aküyü tam şarj edemez.

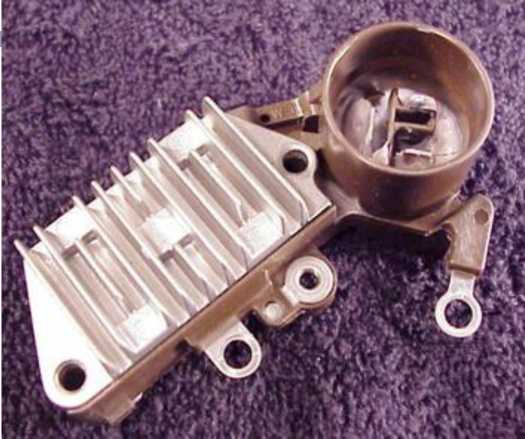

Regülatörler (Konjektörler)

Regülatörün görevi, şarj gerilimini belli bir değerde sınırlayarak sistemdeki bütün alıcıları yüksek gerilimden korumaktır.

Regülatör; rotor bobinine giden ikaz akımını, motorun değişik devirlerine göre açıp kapamak veya zayıflatmak suretiyle rotor bobininde oluşan manyetik alanının şiddetini değiştirerek gerilimi sabitler. Böylece alternatör tarafından üretilen gerilim, değişen motor devrine göre sabitlenmiş olur.

Çeşitleri ve Yapısal Özellikleri

1. Manyetik Regülatörler

Regülatör; platinler, bir manyetik bobin ve bir dirençten meydana gelir. Alternatör tarafından üretilen voltaj miktarını kontrol etmek için rotora gelen manyetik akım miktarını artırır veya azaltır.

2. Elektronik Regülatörler

Günümüzde en son kullanılan alternatörlü şarj sistemlerinde elektronik regülatörler, alternatör ile birlikte kompakt olarak imal edilmektedir.

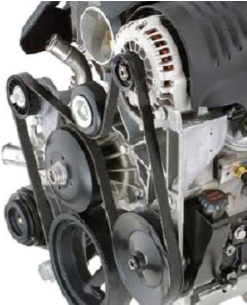

Alternatör Kayışı

Alternatör kayışı; motor krank mili kasnağından aldığı hareketi su pompası, alternatör ve kompresör gibi sistemlere ileterek bu sistemlerin çalışmasını sağlar.

Alternatör kayışları; motorun yapısına, her marka ve modele göre farklı boylarda ve yapılarda imal edilmişlerdir.

Kontrolleri ve Değiştirilme Zamanları

Alternatör kayışı, krank milinden aldığı hareketi su pompası, alternatör ve kompresör gibi sistemlere ileterek bu sistemlerin çalışmasını sağlar.

Kayış gerginliğinin kontrolü şu şekilde yapılabilir:

Pratik olarak normal kayış gerginliği, başparmakla basıldığında 10 ile 15 mm kadar esnemelidir. Parmakla basma yeri, kayışın en uzun kısmından ve orta yerinden yapılır. Kayış ayarı uygun değil ise alternatör gergi tespit somunu ve motora bağlantısını yapan somunlar gevşetilir.

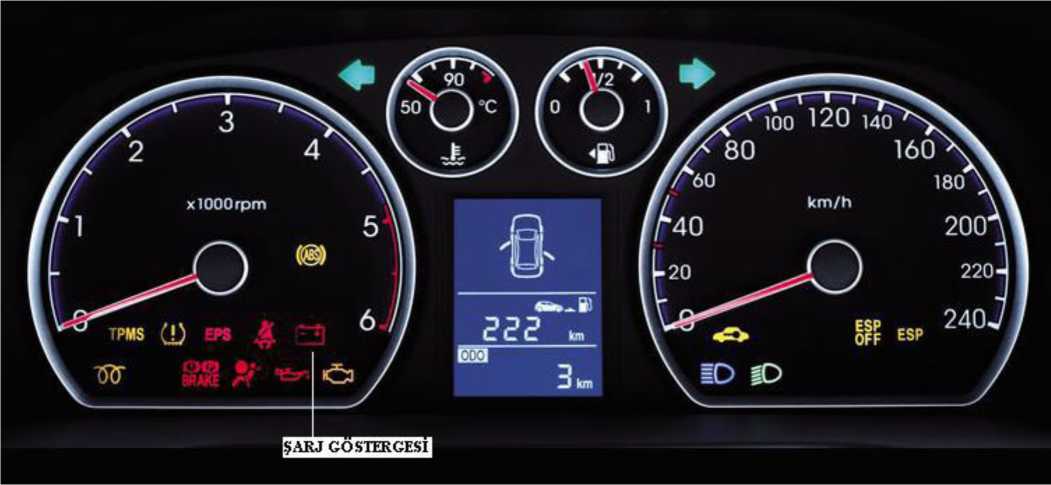

Şarj Göstergesi

Araç içerisinde bulunan şarj gösterge lambası sürücüye şarj sisteminin çalışıp çalışmadığını bildirir.

Şarj Göstergesinin Çalışma Prensibi

Kontak anahtarının birinci kademesi açıldığında alternatörde, akım üretilebilmesi için gerekli olan ikaz akımı şarj göstergesi üzerinden ulaşarak stator sargılarında manyetik alanın oluşması sağlanır. Bu esnada şarj göstergesi yanmaya devam eder. Kontak anahtarı ile marşa basıldığında şarj göstergesinin sönmesi gerekir. Motor çalıştığında bu göstergedeki ışık sönerse şarj sistemi çalışıyor demektir. Motorun çalışmasına rağmen ışık sönmüyorsa şarj sisteminde arıza var demektir.

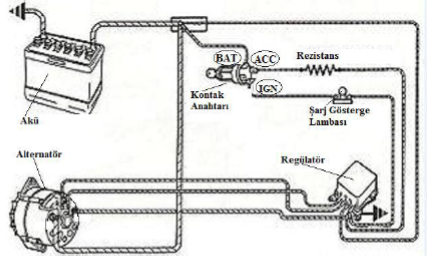

Şarj Göstergesinin Parçaları

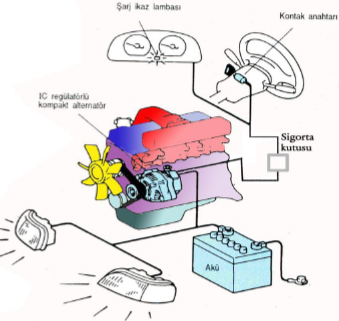

Şarj lambası gösterge devresi, ihtiyacı olan gerilimi, kontak anahtarı üzerinden almaktadır. Basit bir şarj lambası gösterge tesisatının ikaz lambası (1.5 W), sigorta (7.5-10 A.) ve tesisat kablosundan oluştuğunu söyleyebiliriz. Şarj lambası gösterge tesisatında, çektiği akım çok az olduğu için 0.75-1 mm²lik tesisat kablosu emniyetli olarak kullanılabilir.

Şarj Göstergesinin Kontrolleri

Şarj lambasının kontrolü

Şarj göstergesi lambası sökülerek kontrol edilir. Ampulde deforme yok ise şaseleyerek gerilim uygulayıp kontrol ediniz.

Şarj göstergesi devre tesisatındaki kablo bağlantı uçlarının kontrolü

Şarj göstergesi devre tesisatındaki bütün uçlarında sırası ile voltmetre ile akü gerilimi; ohmmetre ile de direnç olup olmadığı kontrol edilir.

Şarj gösterge devresi sigortasının kontrolü

Şarj gösterge lambası sigortası ohmmetre ile kontrol edilir. Ohmmetrenin değer gösterip göstermediğine bakılır. Kopukluk var ise sigorta aynı değerdeki yenisi ile değiştirilir.

Şarj Sisteminin Şarj Voltajının Kontrolü

• Günümüz alternatörlerinde regülatörler, alternatörler içerisinde yer aldığından şarj voltajını ölçerken avometrenin seçme düğmesi DC’ye ve volt kademesi de 20–40 V arasına getirilir.

• Şarj voltajının kontrolü yapılmadan önce akünün tam şarjlı olduğundan (voltaj 12.50) emin olunmalıdır.

• Avometrenin uçları bataryanın uçlarına değdirilir veya alternatörün batarya ucu kolay bir yerde ise avometrenin kırmızı (+) ucu, alternatörün “bat” ucuna değdirilir.

• Motor çalıştırıldıktan sonra devri 3000–4000 dev/dk. arasına çıkarılır.

• Bu durumda avometredeki şarj voltajı ölçülür.

• Ölçülen votaj13.80 –14.20 V olmalıdır.

Seri lambanın bir ucu alternatörün bat ucuna, diğeri de şasiye değdirilir.

Motor devri 3000–4000 dev/dk.ya çıkarılır.

Lambanın yanma şiddeti gözlemlenir.

Şarj Sisteminin Şarj Akımının Kontrolü

• Kablo üstü ampermetre bağlanır.

• Motor devri 3000 –4000 dev/dk. arasına çıkartılır.

• Kademeli olarak tüm elektrikli alıcılar devreye alınır.

• Ampermetreden alternatör üzerinde belirtilen maksimum akım değeri okunmalıdır.

• Eğer ampermetreden okunan akım değeri, alternatör akım değerinin 5 Amper altında veya üstünde ise şarj sisteminde sorun olduğu düşünülür.

• Katalog değerlerine göre sonuç değerlendirilmelidir.

• Örneğin 90 A’likbir alternatörden minimum 85 A akım üretimi görülmelidir.
