Senkron Jeneratörler Nedir?

Senkron jeneratörler, mekanik enerjiyi elektrik enerjisine dönüştüren alternatif akım makineleridir. Elektrik enerjisinin üretiminde önemli bir yere sahip olan bu makineler; hidroelektrik santrallerde, termik santrallerde, doğalgaz çevrim santrallerinde, rüzgâr türbinlerinde ve dizel jeneratör gruplarında yaygın olarak kullanılmaktadır.

Yüksek verimleri, kararlı çalışmaları ve elektrik enerjisi üretimindeki önemli görevleri nedeniyle senkron jeneratörler, enerji üretim sistemlerinin temel elektrik makineleri arasında yer alır.

Bu yazıda senkron jeneratörlerin yapısı, çeşitleri, çalışma prensibi, kullanım alanları, ölçüm ve kontrol işlemleri ile bakımının önemi ayrıntılı olarak ele alınacaktır.

Elektrik makinelerinin temel çalışma prensiplerini öğrenmek isteyen öğrencilerin öncelikle Doğru Akım Motorları (DC Motorlar) konusunu incelemeleri faydalı olacaktır. Jeneratörlerin çalışma prensibi elektromanyetik indüksiyon temeline dayanır ve elektrik makinelerinin temel mantığı bu konuda daha iyi anlaşılır.

Senkron Jeneratörlerin Kullanım Alanları

Senkron jeneratörler;

• Hidroelektrik santrallerde
• Termik santrallerde
• Doğalgaz çevrim santrallerinde
• Rüzgâr enerji santrallerinde
• Dizel jeneratör gruplarında
• Acil durum enerji sistemlerinde
• Gemi enerji sistemlerinde

yaygın olarak kullanılmaktadır.

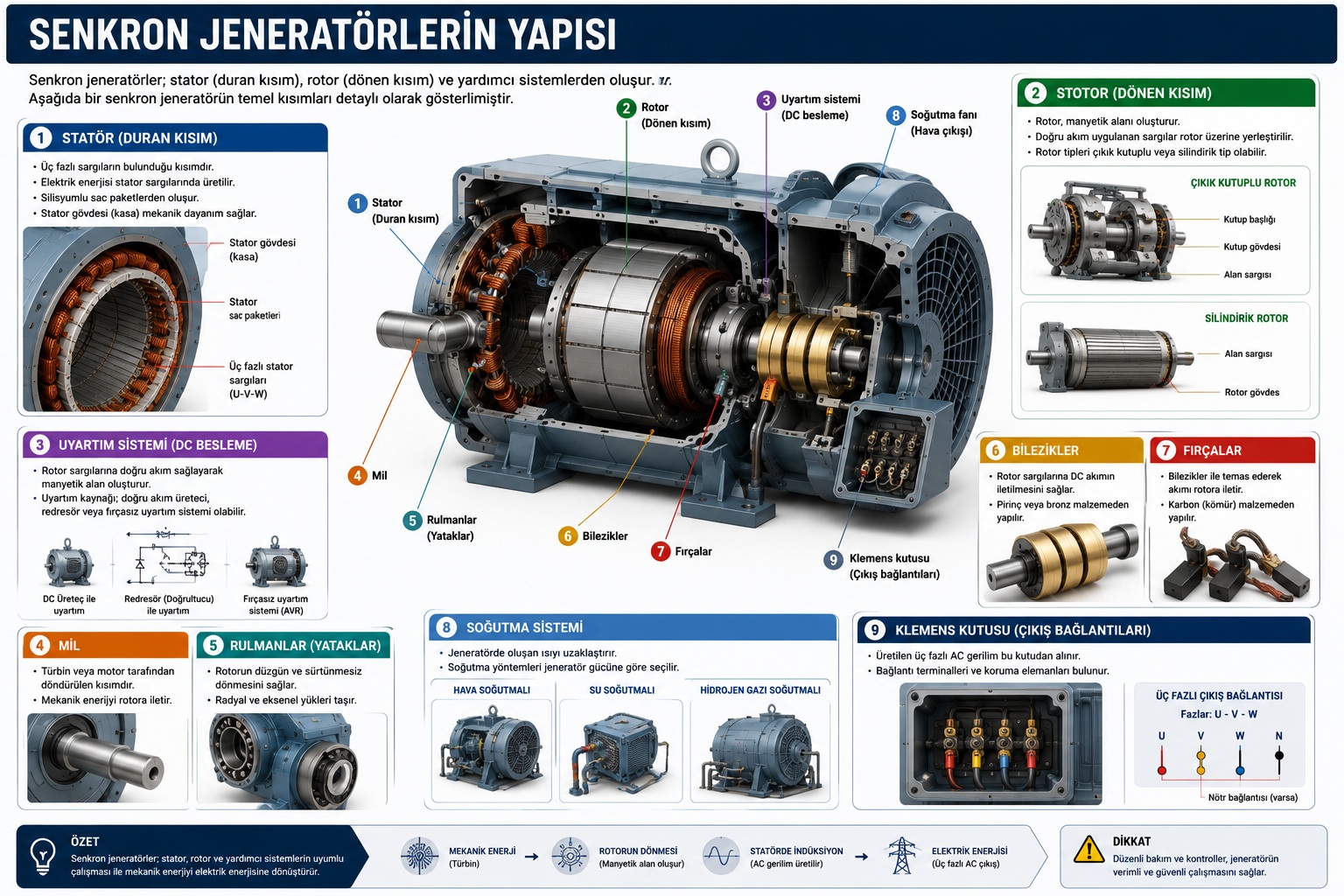

1. Senkron Jeneratörlerin Yapısı

Senkron jeneratörlerin temel yapısını stator, rotor, uyartım sistemi, mil, rulmanlar ve soğutma sistemi oluşturur. Bu parçalar elektrik enerjisinin güvenli ve verimli biçimde üretilebilmesi için birlikte çalışır.

Stator

Stator jeneratörün sabit kısmıdır.

Üzerinde üç fazlı sargılar bulunur.

Görevleri:

• Elektrik enerjisinin üretildiği bölüm olmak
• Endüklenen gerilimi dış devreye aktarmak
• Üç fazlı enerji üretmek

Üretilen elektrik enerjisi stator sargılarından alınır.

Rotor

Rotor jeneratörün dönen kısmıdır.

Rotor üzerine doğru akım uygulanarak manyetik alan oluşturulur.

Bu alanın dönmesi sonucunda stator sargılarında gerilim meydana gelir.

Rotorun görevleri:

• Manyetik alan oluşturmak
• Enerji üretimini sağlamak
• Senkron çalışmayı gerçekleştirmek

Uyartım Sistemi

Rotorun manyetik alan oluşturabilmesi için doğru akım verilmesi gerekir.

Bu sisteme uyartım sistemi denir.

Uyartım;

• Fırça ve bilezik sistemi
• Fırçasız uyartım sistemi

ile sağlanabilir.

Mil ve Rulmanlar

Mil ve rulmanlar rotorun düzgün dönmesini sağlar.

Görevleri:

• Mekanik hareketi iletmek
• Titreşimi azaltmak
• Sürtünmeyi düşürmek

Soğutma Sistemi

Büyük güçlü jeneratörlerde oluşan ısıyı uzaklaştırmak için soğutma sistemleri kullanılır.

Soğutma yöntemleri:

• Hava ile soğutma
• Su ile soğutma
• Hidrojen gazı ile soğutma

şeklinde uygulanabilir.

Senkron Jeneratörlerde Enerji Dönüşümü

Senkron jeneratörlerde enerji dönüşümü genel olarak aşağıdaki sırayla gerçekleşir:

Türbin → Mekanik Enerji → Rotorun Dönmesi → Manyetik Alan Oluşumu → Stator Sargılarında Gerilim → Elektrik Enerjisi

Bu süreç elektromanyetik indüksiyon prensibine dayanır.

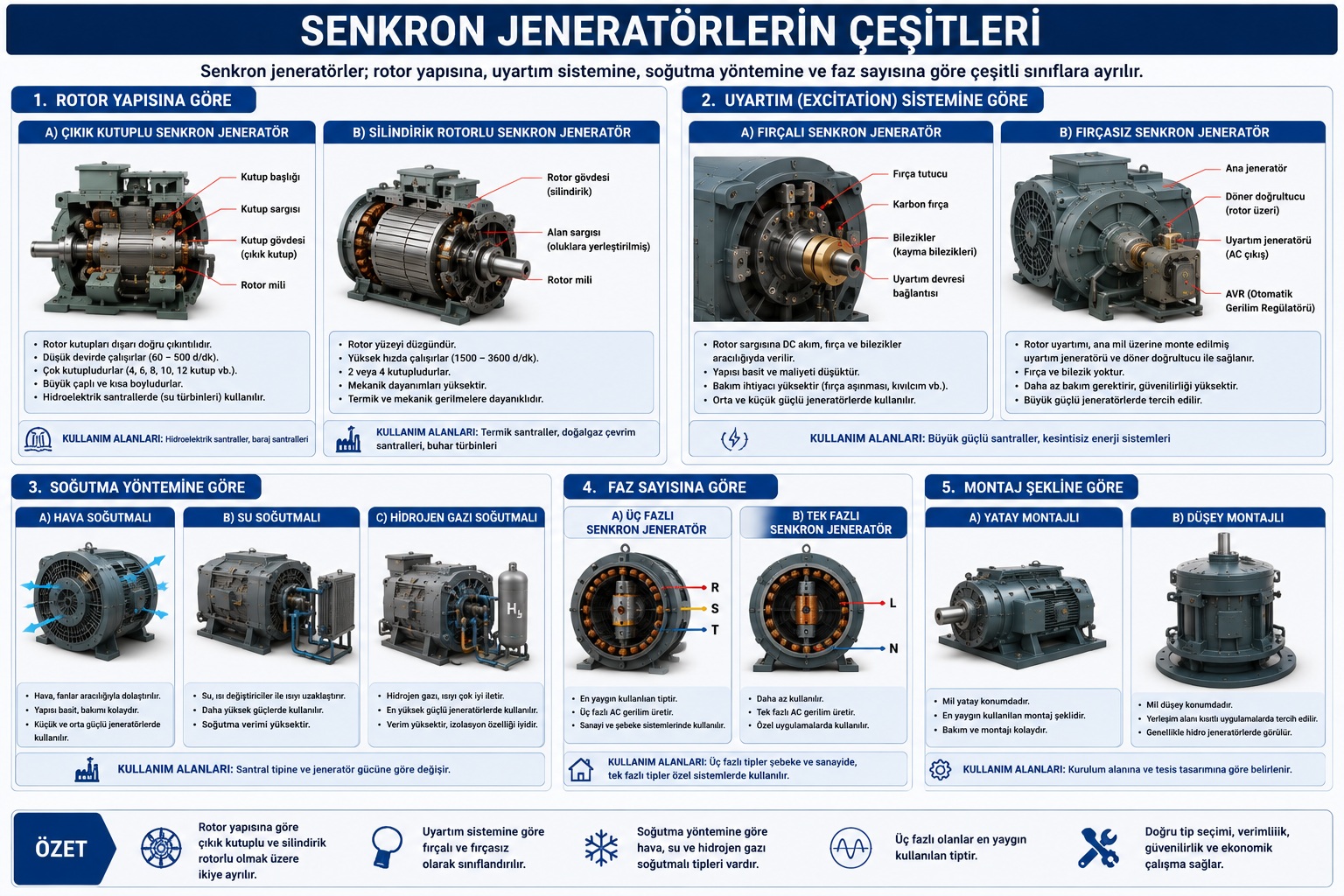

2. Senkron Jeneratör Çeşitleri

Rotor yapılarına ve uyartım yöntemlerine göre senkron jeneratörler farklı gruplara ayrılabilir.

Çıkık Kutuplu Senkron Jeneratörler

Rotor kutupları dışarı doğru çıkıntılı yapıdadır.

Özellikleri:

• Düşük devirde çalışırlar.
• Çok kutupludurlar.
• Büyük çaplıdırlar.

Kullanım alanları:

• Hidroelektrik santraller
• Su türbinleri

Silindirik Rotorlu Senkron Jeneratörler

Rotor yüzeyi düzgündür.

Özellikleri:

• Yüksek hızda çalışırlar.
• Mekanik dayanımları yüksektir.
• Türbin sistemleri için uygundur.

Kullanım alanları:

• Termik santraller
• Doğalgaz çevrim santralleri
• Buhar türbinleri

Fırçalı Senkron Jeneratörler

Rotora doğru akım;

• Karbon fırçalar
• Bilezikler

yardımıyla iletilir.

Fırça ve bileziklerin aşınması nedeniyle düzenli bakım gerektirir.

Fırçasız Senkron Jeneratörler

Fırçasız uyartım sistemleri bakım ihtiyacını azaltmak amacıyla birçok senkron jeneratör uygulamasında kullanılmaktadır.

Avantajları:

• Daha az bakım ihtiyacı
• Yüksek çalışma güvenilirliği
• Fırça ve bilezik aşınmasının bulunmaması

Senkron Jeneratörlerin Avantajları

• Yüksek verim sağlayabilir.
• Kararlı elektrik enerjisi üretimine uygundur.
• Frekans kontrolüne olanak sağlar.
• Büyük güçlerde kullanılabilir.
• Uzun çalışma ömrü sunabilir.
• Uygun koşullar sağlandığında elektrik şebekesi ile paralel çalışabilir.

Senkron Jeneratörlerin Dezavantajları

• Uyartım sistemi gerektirir.
• Büyük güçlü sistemlerde ilk yatırım maliyeti yüksek olabilir.
• Yapısı ve kontrol sistemi uygulamaya göre karmaşık olabilir.
• Düzenli bakım ve kontrol gerektirir.

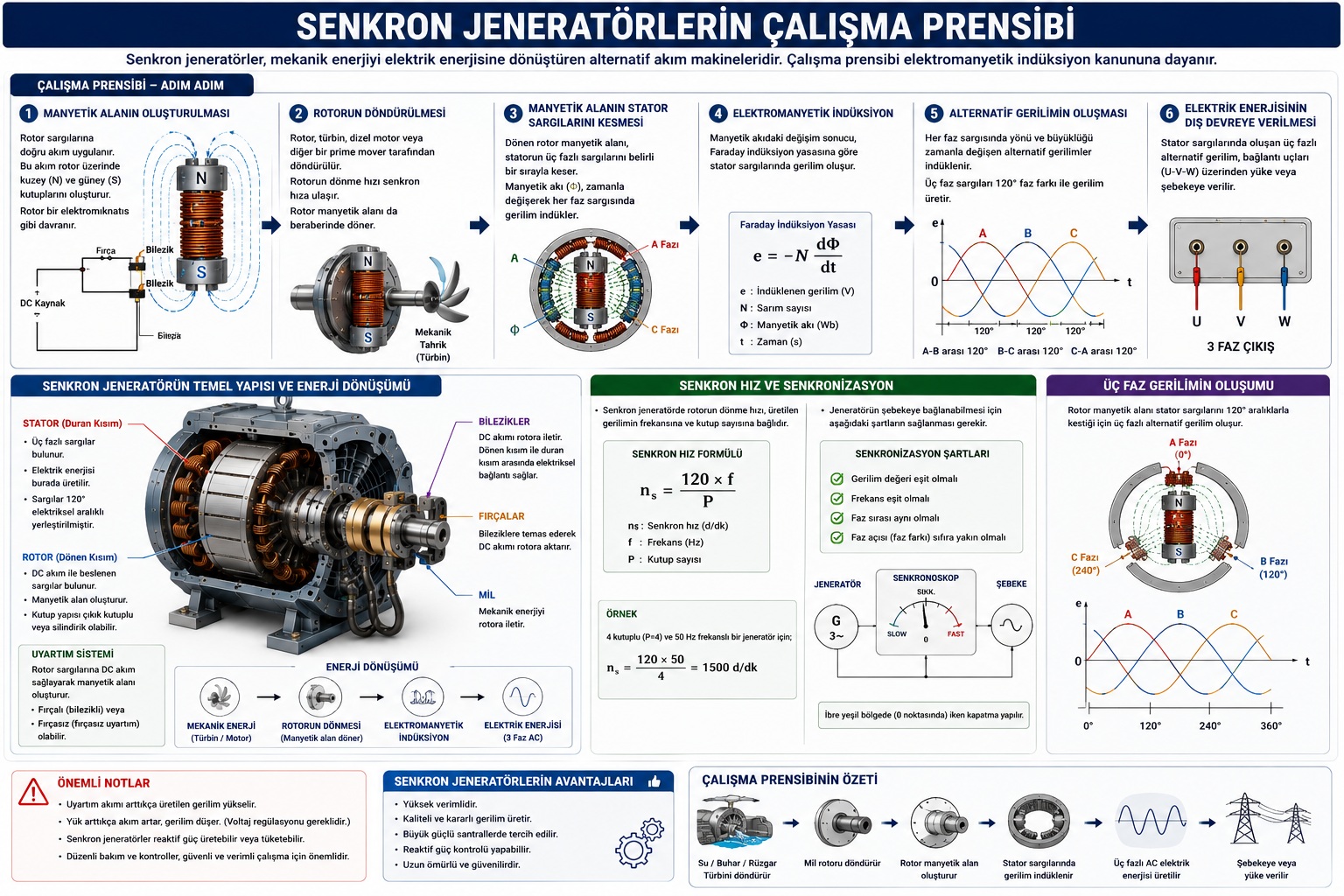

3. Senkron Jeneratörlerin Çalışması

Senkron jeneratörlerin çalışma prensibi elektromanyetik indüksiyona dayanır. Rotor üzerinde oluşturulan manyetik alan döndürüldüğünde stator sargılarında alternatif gerilim indüklenir.

Manyetik Alanın Oluşturulması

Rotor sargılarına doğru akım uygulanır.

Böylece rotor üzerinde manyetik alan oluşturulur ve kuzey-güney manyetik kutupları meydana gelir.

Rotorun Döndürülmesi

Rotor;

• Türbin
• Dizel motor
• Gaz türbini

gibi bir mekanik güç kaynağı yardımıyla döndürülür.

Manyetik Alanın Stator Sargılarını Kesmesi

Rotor döndükçe rotorun oluşturduğu manyetik alan stator iletkenleriyle göreli hareket eder.

Bu değişen manyetik akı sonucunda stator sargılarında gerilim indüklenir.

Alternatif Gerilim Üretilmesi

Rotorun dönmesiyle stator sargılarını etkileyen manyetik akı periyodik olarak değişir ve alternatif gerilim meydana gelir.

Jeneratörün tasarımına göre elektrik enerjisi;

• Tek fazlı
• Üç fazlı

olarak elde edilebilir.

Frekansın Oluşması

Senkron jeneratörde üretilen elektrik enerjisinin frekansı rotorun devir sayısı ve kutup sayısıyla ilişkilidir.

Frekans bağıntısı:

f = (P × n) / 120

Burada;

• f = Frekans (Hz)
• n = Rotor devri (d/dk)
• P = Kutup sayısı

olarak ifade edilir.

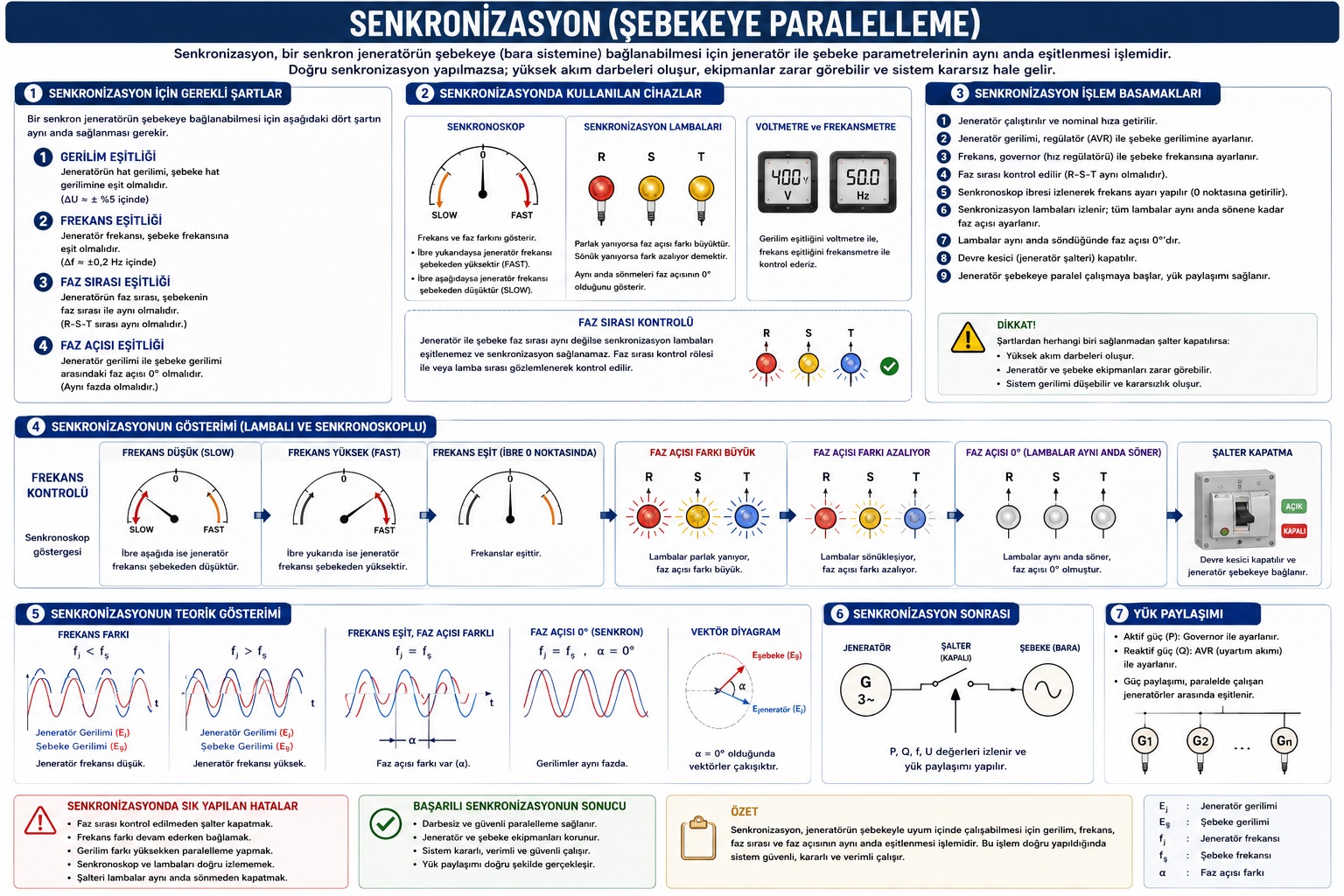

Senkronizasyon Nedir?

Senkron jeneratörün çalışan bir elektrik şebekesine paralel bağlanabilmesi için gerekli elektriksel koşulların uygun olması gerekir.

Kontrol edilen temel büyüklükler:

• Gerilim
• Frekans
• Faz sırası
• Faz açısı

Bu koşulların uygun hâle getirilerek jeneratörün şebekeye bağlanması işlemine senkronizasyon adı verilir.

Konvertör ve İnvertör Sistemleri ile İlişkisi

Modern enerji sistemlerinde jeneratörlerden elde edilen elektrik enerjisinin dönüştürülmesi ve kontrol edilmesi gereken uygulamalarda güç elektroniği devrelerinden yararlanılabilir.

Bu konuda ayrıntılı bilgi edinmek için Konvertör ve İnvertör Sistemleri konusu incelenebilir.

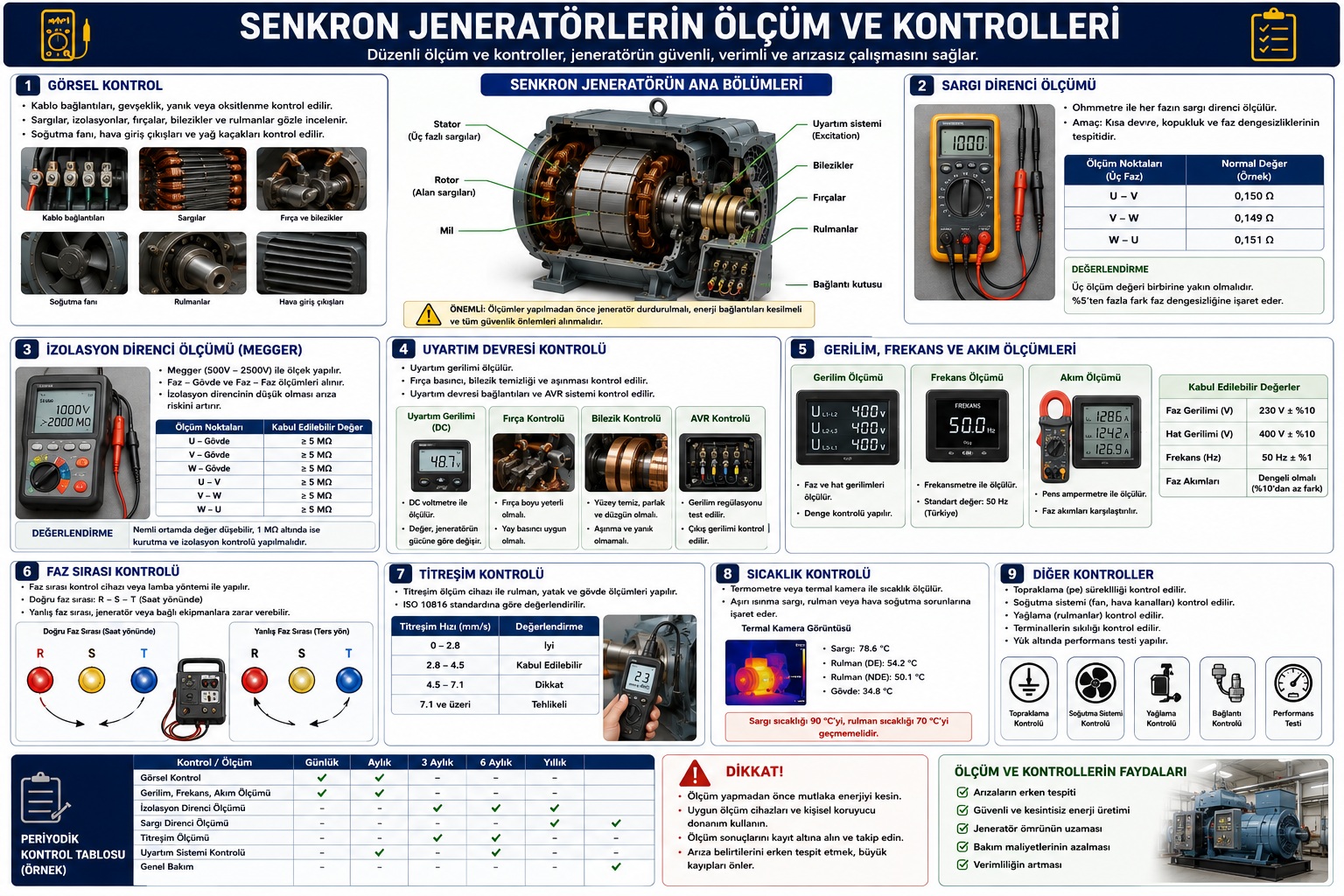

4. Senkron Jeneratörlerde Ölçüm ve Kontroller

Senkron jeneratörlerin güvenilir ve verimli çalışabilmesi için düzenli bakım, ölçüm ve kontroller yapılmalıdır. Ölçümlerde üretici teknik verileri ve ilgili güvenlik prosedürleri esas alınmalıdır.

Görsel Kontrol

Kontrol edilmesi gereken başlıca noktalar:

• Kablo bağlantıları
• Sargılar
• Soğutma sistemi
• Rulmanlar
• Fırçalar
• Bilezikler

Jeneratörün tipine göre fırça ve bilezik gibi bazı parçalar sistemde bulunmayabilir.

Sargı Direnci Ölçümü

Sargı direnci uygun ölçüm cihazı kullanılarak kontrol edilir.

Bu kontrolün amaçları:

• Sargı sürekliliğinin kontrol edilmesi
• Kopuklukların tespit edilmesi
• Faz dirençleri arasındaki dengenin değerlendirilmesi

olarak sıralanabilir.

İzolasyon Direnci Ölçümü

İzolasyon direnci uygun izolasyon test cihazı kullanılarak ölçülür.

Ölçümler uygulamaya göre;

• Faz-Gövde
• Faz-Faz

arasında gerçekleştirilebilir.

İzolasyon direncinin beklenen değerlerden düşük olması izolasyon sistemiyle ilgili bir problemin göstergesi olabilir. Sonuçlar üretici verileri, ölçüm gerilimi ve çalışma koşulları dikkate alınarak değerlendirilmelidir.

Uyartım Devresi Kontrolü

Sistemin yapısına göre aşağıdaki noktalar kontrol edilir:

• Uyartım gerilimi
• Fırçalar
• Bilezikler
• Kablo bağlantıları

Uyartım sistemindeki arızalar jeneratörün gerilim üretimini ve kontrolünü doğrudan etkileyebilir.

Gerilim Ölçümü

Uygun voltmetre veya ölçüm cihazı ile gerilim değerleri kontrol edilir.

Kontrol edilebilecek değerler:

• Faz gerilimleri
• Hat gerilimleri
• Gerilim dengesi

Frekans Ölçümü

Üretilen alternatif gerilimin frekansı uygun ölçüm cihazı ile kontrol edilir.

Türkiye’deki elektrik şebekesinin nominal frekansı 50 Hz‘dir.

Akım Ölçümü

Akım ölçümü uygun ölçüm cihazlarıyla gerçekleştirilir.

Kontrol edilen değerler:

• Faz akımları
• Yük akımı
• Fazlar arasındaki akım dengesizlikleri

Titreşim Kontrolü

Titreşim analiz cihazları kullanılarak jeneratörün mekanik durumu değerlendirilebilir.

Aşırı veya normal dışı titreşim;

• Rulman arızası
• Rotor balans bozukluğu
• Mil ile ilgili mekanik problemler

gibi sorunların göstergesi olabilir.

Sıcaklık Kontrolü

Kontrol edilen başlıca bölgeler:

• Stator sargıları
• Rotor
• Rulmanlar
• Soğutma sistemi

Uygun uygulamalarda termal kamera kullanılarak anormal sıcaklık bölgeleri tespit edilebilir.

Senkron Jeneratörlerde Bakımın Önemi

Senkron jeneratörlerde düzenli bakım sayesinde:

• Arızalar erken tespit edilebilir.
• Enerji üretim sürekliliğine katkı sağlanır.
• Verimli çalışma sürdürülebilir.
• Ekipman ömrü uzatılabilir.
• Beklenmeyen duruşların azaltılmasına yardımcı olunur.

Özellikle enerji üretim tesislerinde planlı bakım ve kontrol faaliyetleri sistemin güvenilirliği açısından büyük önem taşır.

Sonuç

Senkron jeneratörler, mekanik enerjiyi elektrik enerjisine dönüştüren ve elektrik üretim sistemlerinde yaygın olarak kullanılan alternatif akım makineleridir. Hidroelektrik santrallerden termik santrallere, rüzgâr enerjisi uygulamalarından dizel jeneratör gruplarına kadar farklı alanlarda kullanılabilirler.

Senkron jeneratörlerin yapısı, çeşitleri, çalışma prensibi, senkronizasyon işlemi ve ölçüm-kontrol yöntemlerinin birlikte öğrenilmesi; elektrik makinelerinin ve enerji üretim sistemlerinin çalışma mantığının daha iyi anlaşılmasını sağlar.

Mesleki ve Teknik Anadolu Liseleri ile Mesleki Eğitim Merkezlerinde eğitim gören öğrenciler açısından senkron jeneratörlerin çalışma prensiplerinin, parçalarının ve temel kontrol yöntemlerinin öğrenilmesi önemli bir mesleki kazanımdır.
