Tork Konverter Nedir? Nasıl Çalışır?

Tork konverter nedir? Tork konverter, motordan aldığı dönme hareketini yağ aracılığıyla şanzımana ileten ve ihtiyaç duyulduğunda tork artışı sağlayan hidrodinamik bir güç aktarma elemanıdır. Özellikle otomatik şanzımanlı araçlarda ve iş makinelerinde motor ile şanzıman arasındaki güç aktarımında önemli görev üstlenir.

Tork konverterin görevini daha iyi anlayabilmek için öncelikle araç güç aktarma organlarının genel çalışma yapısını bilmek yararlı olacaktır. Motor tarafından üretilen hareket, aktarma organları aracılığıyla uygun hız ve tork değerlerine dönüştürülerek tekerleklere iletilir.

Tork Konverter Nedir?

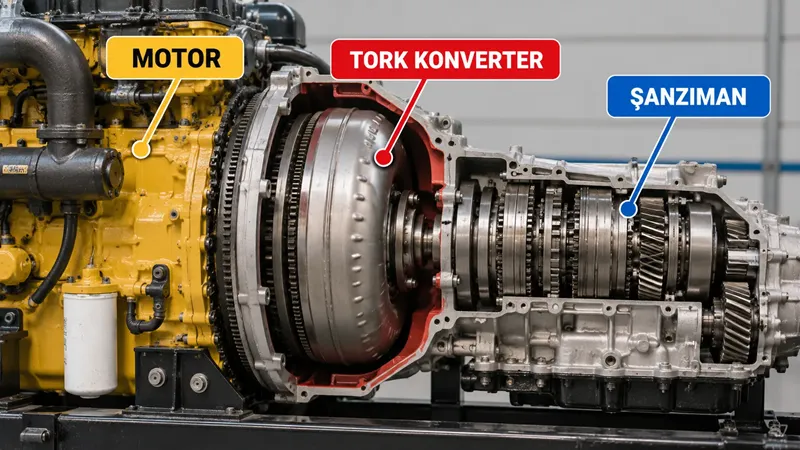

Tork konverter, motor ile şanzıman arasında bulunan ve mekanik hareketin yağ aracılığıyla aktarılmasını sağlayan bir güç aktarma elemanıdır. Dizel veya benzinli motordan gelen dönme hareketini şanzımana sessiz ve vuruntusuz bir şekilde iletir.

Tork konverter özellikle aracın veya iş makinesinin harekete geçmesi sırasında torkun artırılmasına yardımcı olur. Böylece motorun ürettiği güç, çalışma şartlarına uygun şekilde şanzımana aktarılabilir.

Motor ile aktarma organları arasındaki güç iletiminde görev yapan diğer önemli elemanlardan biri de volandır. Volanın yapısı ve görevleri hakkında ayrıntılı bilgi için volan nedir, görevi ve çeşitleri konusunu inceleyebilirsiniz.

Tork Konverter Ne İşe Yarar?

Tork konverterin temel görevi, motor tarafından üretilen dönme hareketini şanzımana aktarmaktır. Ancak tork konverter yalnızca hareket ileten bir eleman değildir. Çalışma şartlarına bağlı olarak torkun artırılmasına da yardımcı olur.

Tork konverter sayesinde motor ile şanzıman arasında doğrudan mekanik bağlantı olmadan yağ üzerinden güç aktarımı gerçekleştirilebilir. Bu çalışma şekli, hareketin daha yumuşak ve vuruntusuz şekilde aktarılmasını sağlar.

Tork Konverter Hangi Parçalardan Oluşur?

Tork konverter ünitesi temel olarak pompa (impeller), türbin ve stator olmak üzere üç ana elemandan oluşur. Ünitenin iç kısmı yağ ile doludur ve güç aktarımı bu yağın hareketi sayesinde gerçekleştirilir.

• Pompa (impeller): Motor hareketini yağa aktarır.
• Türbin: Yağın hidrolik enerjisini mekanik enerjiye dönüştürerek şanzımana iletir.
• Stator: Türbinden dönen yağı yeniden pompaya yönlendirerek tork artışına yardımcı olur.

Pompa (İmpeller) Nasıl Çalışır?

Pompa veya impeller, tork konverterin dış muhafazasına sabitlenmiştir. Dış muhafaza motor volanına bağlı olduğundan motor çalıştığında impeller de motorla birlikte dönmeye başlar.

İmpeller döndüğünde merkezkaç kuvveti ve kanatların yapısı sayesinde tork konverter içerisindeki yağ dışa doğru hareket eder ve türbin kanatlarına yönlendirilir. Böylece motordan alınan mekanik enerji, yağın hareket enerjisine dönüştürülmüş olur.

Türbin Nasıl Çalışır?

Türbin, şanzıman giriş miline frezeli olarak bağlanır. İmpeller tarafından hareket ettirilen yağ türbin kanatlarına çarptığında türbin dönmeye başlar.

Türbin, pompadan aldığı hidrolik enerjiyi tekrar mekanik enerjiye dönüştürerek şanzıman giriş miline aktarır. Yağ türbin kanatlarının dış bölümünden girer ve orta kısımdan statora doğru yönlendirilir.

Şanzımanın temel görevi ise motor tarafından üretilen hareketin hız ve tork değerlerini aracın çalışma şartlarına göre değiştirmektir. Dişli kutularının çalışma prensibini ayrıca manuel vites kutusu eğitimi konusunda inceleyebilirsiniz.

Stator Ne İşe Yarar?

Stator, tork konverter içerisinde pompa ile türbin arasında yer alan önemli bir ara elemandır. Türbinden geri dönen yağın yönünü değiştirerek tekrar pompa kanatlarına uygun yönde gönderir.

Bu yönlendirme sayesinde geri dönen yağın enerjisinden yararlanılır ve motordan ilave güç çekmeden tork artışına katkı sağlanır. Özellikle aracın veya iş makinesinin ilk hareketi sırasında statorun bu görevi önem kazanır.

Büyük iş makinelerinde genellikle sabit stator kullanılabilirken küçük iş makinelerinde ve binek araçlarda kullanılan bazı sistemlerde stator çalışma şartlarına göre motorla aynı yönde dönebilmektedir.

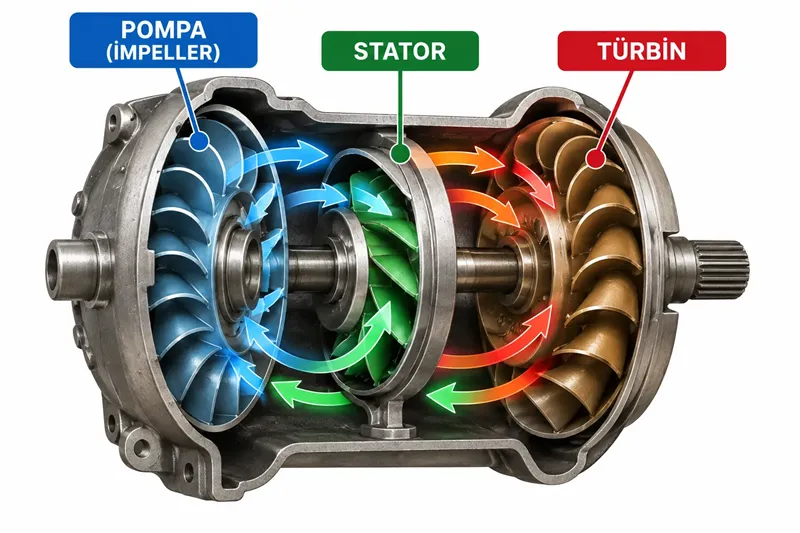

Tork Konverter Nasıl Çalışır?

Tork konverterin çalışma prensibi, yağın pompa, türbin ve stator arasında dolaştırılmasına dayanır. Motor çalıştığında volana bağlı olan impeller dönmeye başlar. İmpeller içerisindeki yağ merkezkaç kuvvetinin etkisiyle türbine doğru gönderilir.

Yağın türbin kanatlarına çarpması türbinin ve buna bağlı olan şanzıman giriş milinin dönmesini sağlar. Türbinden çıkan yağ statora gelir. Stator, yağın yönünü değiştirerek tekrar impellere gönderir ve çevrim devam eder.

Bu sürekli yağ dolaşımı sayesinde motor gücü şanzımana aktarılır. Sistemin çalışma şartlarına bağlı olarak tork artışı sağlanarak aracın veya iş makinesinin hareket etmesine yardımcı olunur.

Tork Konverterde Yağın Görevi Nedir?

Tork konverter içerisinde yağ, güç aktarımını gerçekleştiren temel çalışma ortamıdır. Pompanın hareketiyle hızlandırılan yağ türbine enerji aktarır ve daha sonra stator üzerinden tekrar pompaya yönlendirilir.

Bu nedenle tork konverterin çalışması hidrodinamik güç aktarımı prensibine dayanır. Kullanılan yağın uygun özelliklerde ve yeterli seviyede olması sistemin sağlıklı çalışması açısından önemlidir.

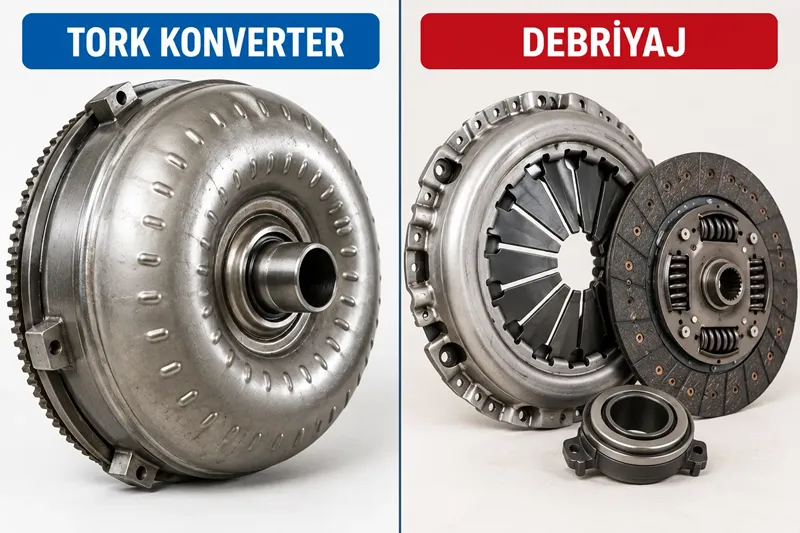

Tork Konverter ile Debriyaj Arasındaki Fark Nedir?

Tork konverter ve debriyajın ortak amacı, motor ile şanzıman arasındaki güç aktarımının kontrol edilmesine yardımcı olmaktır. Ancak çalışma yöntemleri farklıdır.

Mekanik debriyajlarda güç aktarımı sürtünme yüzeylerinin mekanik olarak birbirine temas etmesiyle gerçekleştirilirken tork konverterde güç aktarımının temelini yağ hareketi oluşturur. Mekanik sistemin yapısını karşılaştırmak için debriyajın yapısı ve görevi konusunu inceleyebilirsiniz.

İş Makinelerinde Tork Konverter

Tork konverterler, özellikle değişken yükler altında çalışan iş makinelerinin aktarma sistemlerinde önemli bir yere sahiptir. Lastik tekerlekli yükleyicilerde motorda üretilen güç; tork konverter, şanzıman, diferansiyel, planet sistemi ve tekerlekler üzerinden zemine aktarılır.

Tork konverterin iş makinesinin diğer aktarma elemanlarıyla birlikte nasıl çalıştığını görmek için iş makinesi aktarma organları konusunu inceleyebilirsiniz.

Tork Konverterin Avantajları Nelerdir?

Tork konverterin en önemli özelliklerinden biri motor hareketinin şanzımana daha yumuşak aktarılmasını sağlamasıdır. Yağ üzerinden gerçekleştirilen güç aktarımı sayesinde özellikle ilk hareket sırasında daha sarsıntısız bir çalışma elde edilir.

Ayrıca çalışma şartlarına bağlı olarak tork artışına yardımcı olması, ağır yük altında çalışan iş makineleri ve otomatik güç aktarma sistemleri açısından önemli bir avantajdır.

Tork Konverter Hakkında Özet

Tork konverter; motor ile şanzıman arasında bulunan, motor hareketini yağ aracılığıyla şanzımana ileten ve gerektiğinde tork artışı sağlayan bir güç aktarma elemanıdır. Temel olarak pompa (impeller), türbin ve statordan oluşur.

Motorun döndürdüğü impeller yağı türbine gönderir, türbin bu enerjiyi şanzımana aktarır ve stator geri dönen yağın yönünü değiştirerek sistemin daha verimli çalışmasına yardımcı olur. Böylece motor gücü şanzımana yumuşak ve kontrollü bir şekilde aktarılmış olur.
