Elektrikli ve Hibrit Araçlarda Güvenlik Nasıl Sağlanmalı

Elektrikli ve hibrit araç teknolojileri, otomotiv sektöründe her geçen gün daha fazla önem kazanmaktadır. Yakıt tüketimini azaltmaları, çevre dostu olmaları ve yüksek verimlilik sağlamaları nedeniyle günümüzde birçok üretici elektrikli ve hibrit araç üretimine yönelmektedir. Ancak bu araçlarda bulunan yüksek gerilimli sistemler, geleneksel içten yanmalı motorlu araçlara göre çok daha farklı güvenlik önlemleri gerektirir.

Elektrikli araçlarda batarya sistemleri genellikle 300 V ile 800 V arasında değişen yüksek gerilim değerlerinde çalışmaktadır. Bu gerilim seviyeleri insan hayatı için ciddi tehlike oluşturabilir. Bu nedenle elektrikli ve hibrit araçların bakım, onarım ve kontrol işlemlerinde çalışan teknisyenlerin iş sağlığı ve güvenliği kurallarını eksiksiz uygulaması zorunludur.

Mesleki ve Teknik Anadolu Liselerinde eğitim gören öğrencilerin elektrikli araç teknolojilerini öğrenirken öncelikle güvenli çalışma kurallarını kavramaları gerekmektedir. Çünkü yüksek gerilim sistemlerinde yapılan küçük bir hata ciddi yaralanmalara, yangınlara ve hatta ölümcül kazalara neden olabilir.

Bu ünitede servis alanının güvenliği, kişisel güvenlik tedbirleri ve elektrikli-hibrit araçların emniyete alınması konuları ayrıntılı olarak incelenecektir.

Elektrikli ve Hibrit Araçlarda İş Güvenliğinin Önemi

Elektrikli araçlarda bulunan yüksek gerilimli batarya sistemleri insan vücudu için son derece tehlikelidir. İnsan vücudundan geçen düşük seviyeli akımlar bile kas spazmlarına neden olabilirken yüksek gerilimler kalp durmasına kadar giden sonuçlar doğurabilir.

Elektrikli araçlarda meydana gelebilecek başlıca tehlikeler şunlardır:

• Elektrik çarpması
• Ark oluşumu
• Yanıklar
• Batarya yangınları
• Patlama riski
• Kimyasal sızıntılar
• Araç hareket riskleri

Bu nedenle elektrikli ve hibrit araçlar üzerinde işlem yapacak personelin özel eğitim alması gerekmektedir.

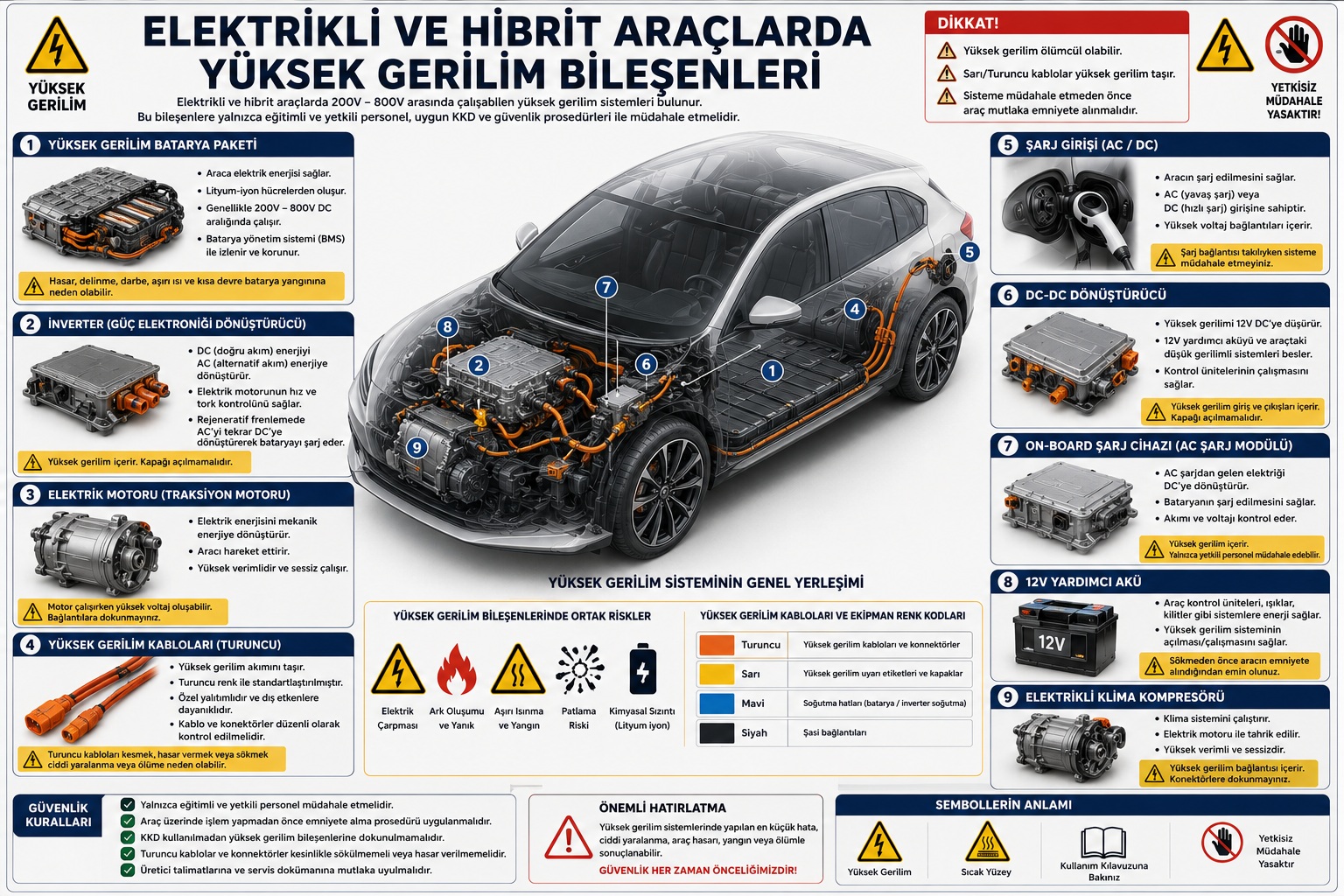

Elektrikli ve Hibrit Araçlarda Yüksek Gerilim Kavramı

Otomotiv sektöründe genellikle:

• 60 Volt DC üzeri
• 30 Volt AC üzeri

gerilimler tehlikeli yüksek gerilim olarak kabul edilir.

Elektrikli araçlarda ise;

• 200 V
• 300 V
• 400 V
• 600 V
• 800 V

gibi değerlerde çalışan sistemler bulunmaktadır.

Bu nedenle araç üzerinde herhangi bir bakım işlemine başlamadan önce sistemin enerjisiz hale getirildiğinden emin olunmalıdır.

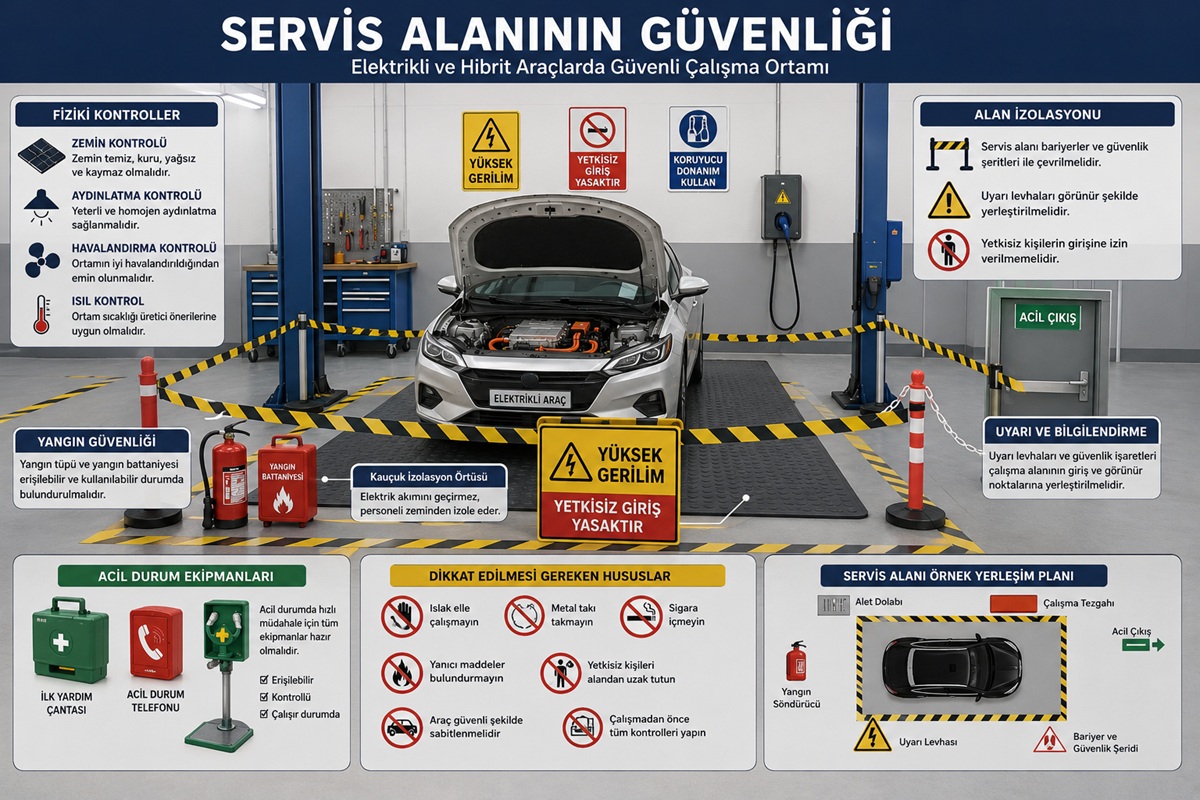

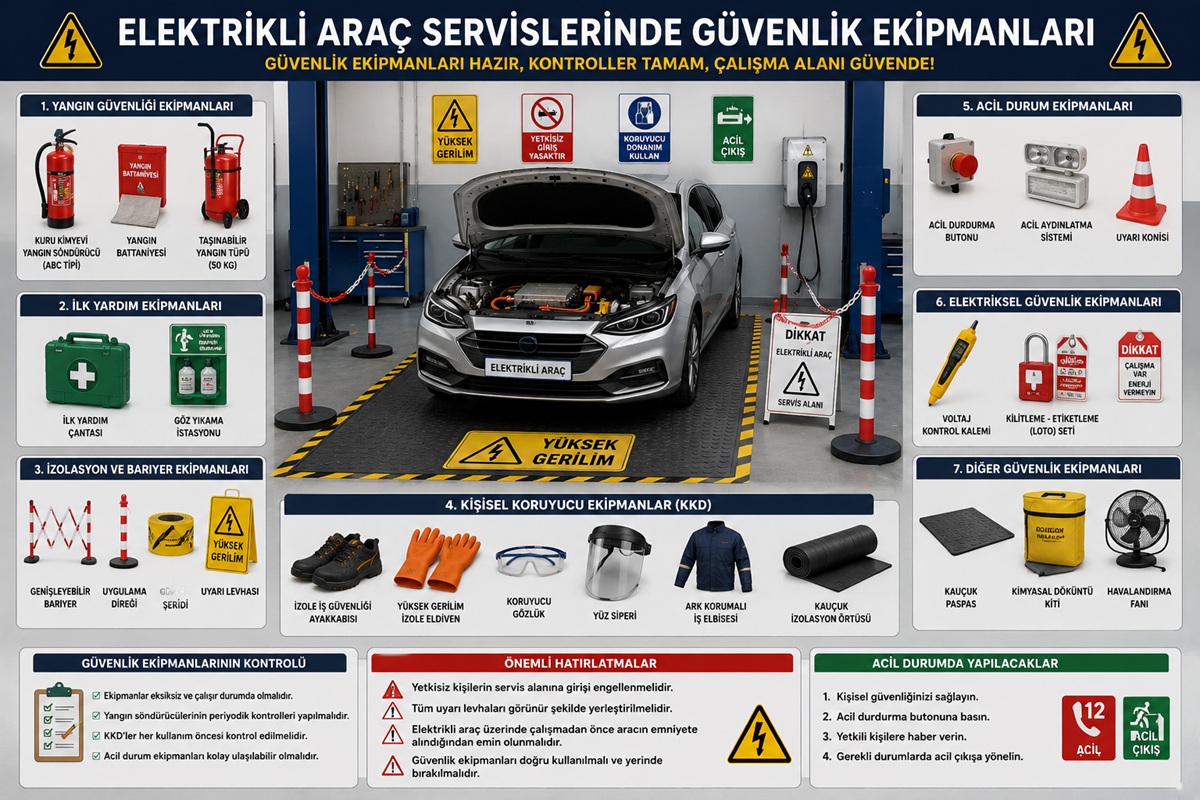

1. Servis Alanının Güvenliği

Elektrikli ve hibrit araçlarla çalışılacak servis alanları özel güvenlik şartlarına sahip olmalıdır.

Amaç;

• Personelin güvenliğini sağlamak
• Yetkisiz kişilerin çalışma alanına girmesini engellemek
• Elektrik çarpması riskini azaltmak
• Acil durumlara hızlı müdahale edebilmektir

Servis Alanının Fiziki Kontrolleri

Elektrikli araç servis alanı çalışmaya başlamadan önce kontrol edilmelidir.

Kontrol edilmesi gereken noktalar:

Zemin Kontrolü

Servis zemini;

• Temiz olmalıdır.
• Yağsız olmalıdır.
• Kuru olmalıdır.
• Kaygan olmamalıdır.

Islak zeminler elektrik çarpması riskini artırmaktadır.

Aydınlatma Kontrolü

Yetersiz aydınlatma;

• Kablo bağlantılarının yanlış sökülmesine
• Ölçüm hatalarına
• Yanlış ekipman kullanımına

neden olabilir.

Bu nedenle servis alanı yeterli seviyede aydınlatılmalıdır.

Havalandırma Kontrolü

Bataryalarda meydana gelebilecek;

• Gaz çıkışları
• Isınma problemleri
• Yangın durumları

için servis ortamının iyi havalandırılması gerekir.

Yangın Güvenliği

Elektrikli araç batarya yangınları klasik araç yangınlarından farklıdır.

Servis alanında:

• Yangın tüpü
• Yangın battaniyesi
• Acil durum ekipmanları

hazır bulundurulmalıdır.

Servis Alanının İzole Edilmesi

Elektrikli araç üzerinde çalışırken servis alanı diğer alanlardan ayrılmalıdır.

Bunun için:

• Bariyerler kullanılmalıdır.
• Güvenlik şeritleri çekilmelidir.
• Uyarı levhaları yerleştirilmelidir.

Örnek uyarılar:

• Yüksek Gerilim
• Yetkisiz Giriş Yasaktır
• Elektrikli Araç Servis Alanı

Kauçuk Örtünün Kullanılması

Elektrikli araç servislerinde kullanılan en önemli ekipmanlardan biri kauçuk yalıtım örtüsüdür.

Görevleri

• Elektrik akımını geçirmez.
• Personeli zeminden izole eder.
• Kaçak akım riskini azaltır.
• Güvenli çalışma ortamı oluşturur.

Kullanım Şekli

Araç üzerinde çalışmaya başlamadan önce:

1. Kauçuk örtü açılır.
2. Araç çevresine serilir.
3. Personel örtü üzerinde çalışır.

Böylece elektriksel izolasyon sağlanmış olur.

Acil Durum Ekipmanları

Servis alanında aşağıdaki ekipmanlar bulunmalıdır:

• İlk yardım çantası
• Acil durum telefonu
• Yangın söndürücü
• Göz yıkama istasyonu
• Acil çıkış planı

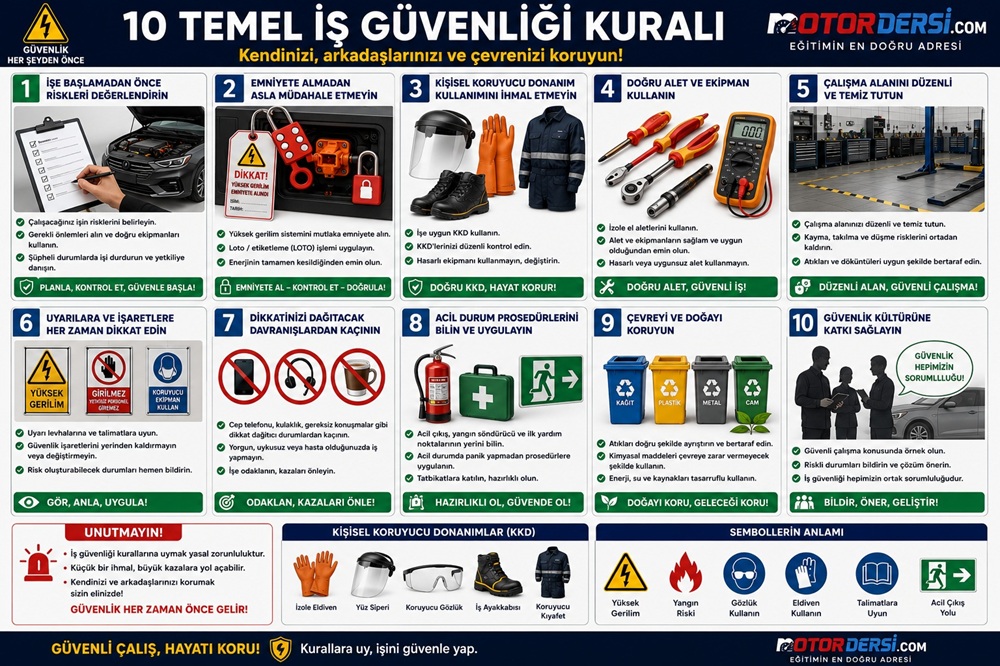

Servis Alanında Dikkat Edilmesi Gereken Kurallar

• Islak elle çalışılmamalıdır.
• Metal takılar çıkarılmalıdır.
• Yetkisiz kişiler alana alınmamalıdır.
• Batarya yakınında sigara içilmemelidir.
• Yanıcı maddeler uzaklaştırılmalıdır.
• Araç güvenli şekilde sabitlenmelidir.

2. Kişisel Güvenlik Tedbirleri

Elektrikli araçlarda güvenliğin ikinci aşaması kişisel koruyucu donanımların kullanılmasıdır.

Kişisel koruyucu donanımlar;

• Elektrik çarpmasını önler.
• Yaralanmaları azaltır.
• İş kazalarını minimum seviyeye indirir.

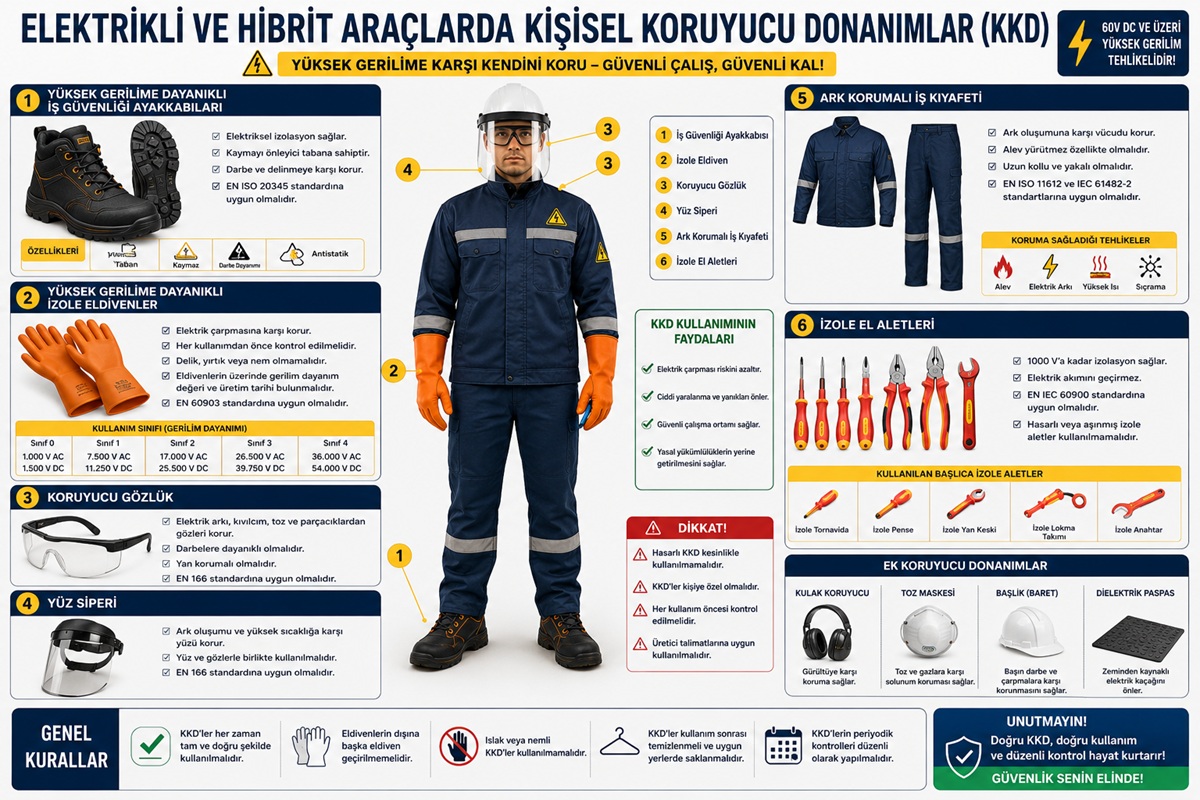

Kişisel Koruyucu Donanım (KKD)

KKD, çalışanı iş kazalarına karşı koruyan ekipmanların genel adıdır.

Elektrikli araç servislerinde en çok kullanılan KKD’ler:

• İş güvenliği ayakkabısı
• Yüksek gerilim eldiveni
• Koruyucu gözlük
• Yüz siperi
• İzole el aletleri
• İş kıyafetleri

Yüksek Gerilime Dayanıklı İş Güvenliği Ayakkabıları

Elektriksel izolasyon sağlayan özel ayakkabılardır.

Görevleri

• Elektrik akımının toprağa geçmesini önler.
• Kaymayı azaltır.
• Darbelere karşı koruma sağlar.

Özellikleri

• Yalıtkan taban
• Kaymaz yüzey
• Darbe dayanımı
• Antistatik yapı

Yüksek Gerilime Dayanıklı Eldivenler

Elektrikli araç servislerinde en önemli güvenlik ekipmanlarından biridir.

Görevleri

• Elektrik çarpmasını önler.
• El yanıklarını azaltır.
• Ark oluşumuna karşı koruma sağlar.

Kullanım Kuralları

• Her kullanım öncesi kontrol edilmelidir.
• Delik olmamalıdır.
• Yırtık olmamalıdır.
• Nemli olmamalıdır.

Hasarlı eldivenler kesinlikle kullanılmamalıdır.

Koruyucu Gözlük Kullanımı

Elektrik arkları ve batarya parçacıkları göz yaralanmalarına neden olabilir.

Bu nedenle:

• Şeffaf koruyucu gözlük
• Tam yüz siperi

kullanılması önerilir.

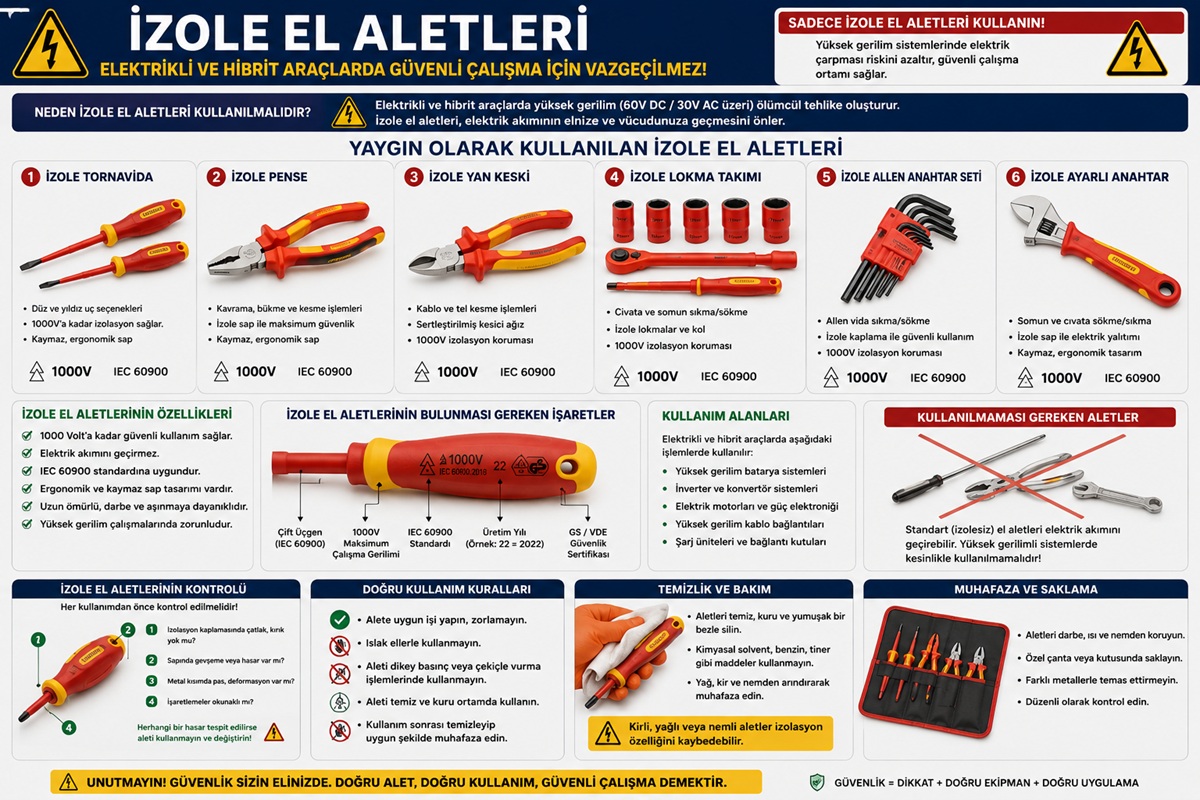

İzole El Aletleri

Elektrikli araç servislerinde sıradan el aletleri kullanılmamalıdır.

Kullanılan ekipmanlar:

• İzole tornavidalar
• İzole pense
• İzole lokma takımları
• İzole anahtarlar

olmalıdır.

İzole El Aletlerinin Özellikleri

• 1000 Volt’a kadar dayanım
• Kaymaz tutma yüzeyi
• Elektrik geçirmeyen kaplama

Metal Takıların Çıkarılması

Çalışmaya başlamadan önce;

• Saat
• Yüzük
• Kolye
• Bileklik

çıkarılmalıdır.

Çünkü bu metaller kısa devre oluşturabilir.

İş Kıyafetleri

Personelin kıyafetleri:

• Temiz
• Kuru
• Yanmaz özellikli

olmalıdır.

Sentetik kıyafetler elektrik arkında eriyerek ciddi yanıklara neden olabilir.

Elektrik Çarpmasına Karşı Alınacak Önlemler

Elektrik çarpmasını önlemek için:

• Enerji kesilmeden işlem yapılmamalıdır.
• Ölçüm yapılmadan kablolara dokunulmamalıdır.
• İzole ekipman kullanılmalıdır.
• KKD eksiksiz kullanılmalıdır.

Elektrikli Araçlarda Ark Tehlikesi

Ark oluşumu yüksek sıcaklık ortaya çıkarır.

Ark sıcaklığı:

• 5.000 °C
• 10.000 °C

seviyelerine ulaşabilir.

Bu sıcaklıklar ciddi yanıklara yol açabilir.

Bu nedenle:

• Koruyucu yüz siperi
• İzole eldiven
• Koruyucu kıyafet

kullanılması gerekir.

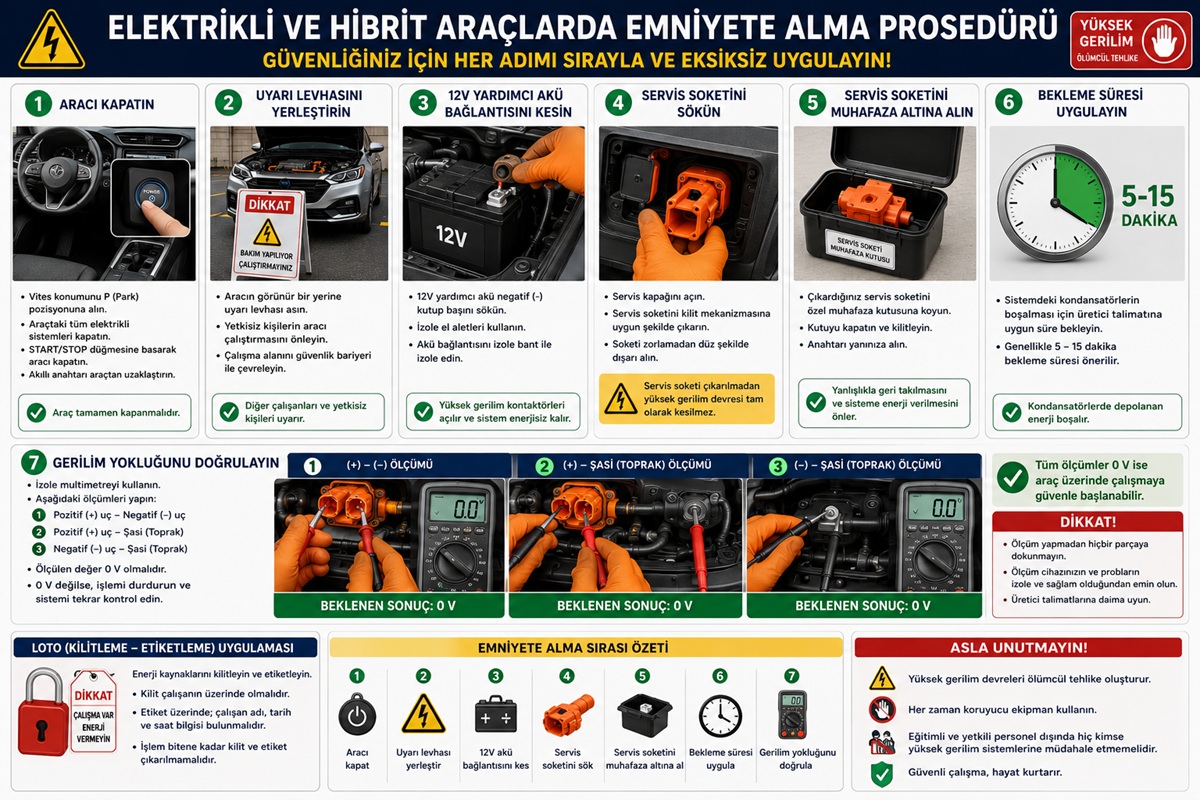

3. Elektrikli ve Hibrit Aracın Emniyete Alınması

Elektrikli araçlarda bakım ve onarım işlemlerinden önce aracın güvenli hale getirilmesi gerekir.

Bu işleme emniyete alma prosedürü denir.

Emniyete Alma İşleminin Amacı

Amaç:

• Elektrik çarpmasını önlemek
• Beklenmeyen araç hareketlerini engellemek
• Enerji akışını kesmek
• Güvenli çalışma ortamı oluşturmaktır

Araç Üzerine Uyarı Levhası Konulması

İlk işlem araç üzerine uyarı levhası yerleştirmektir.

Örnek levhalar:

• Bakım Yapılıyor
• Çalıştırmayınız
• Yüksek Gerilim Riski

Bu levhalar diğer personeli bilgilendirir.

Kontağın Kapatılması

Araç kapatılır.

Anahtar:

• Araçtan uzaklaştırılır.
• Güvenli bölgeye alınır.

Bazı araçlarda anahtarsız çalıştırma sistemi bulunduğundan anahtarın araç yakınında bırakılmaması gerekir.

12 Volt Akünün Devre Dışı Bırakılması

Elektrikli araçlarda yüksek gerilim sistemi çoğu zaman 12 Volt yardımcı akü üzerinden kontrol edilir.

Bu nedenle:

1. Araç kapatılır.
2. 12 Volt akü bağlantısı kesilir.

Böylece yüksek gerilim kontaktörleri açılır.

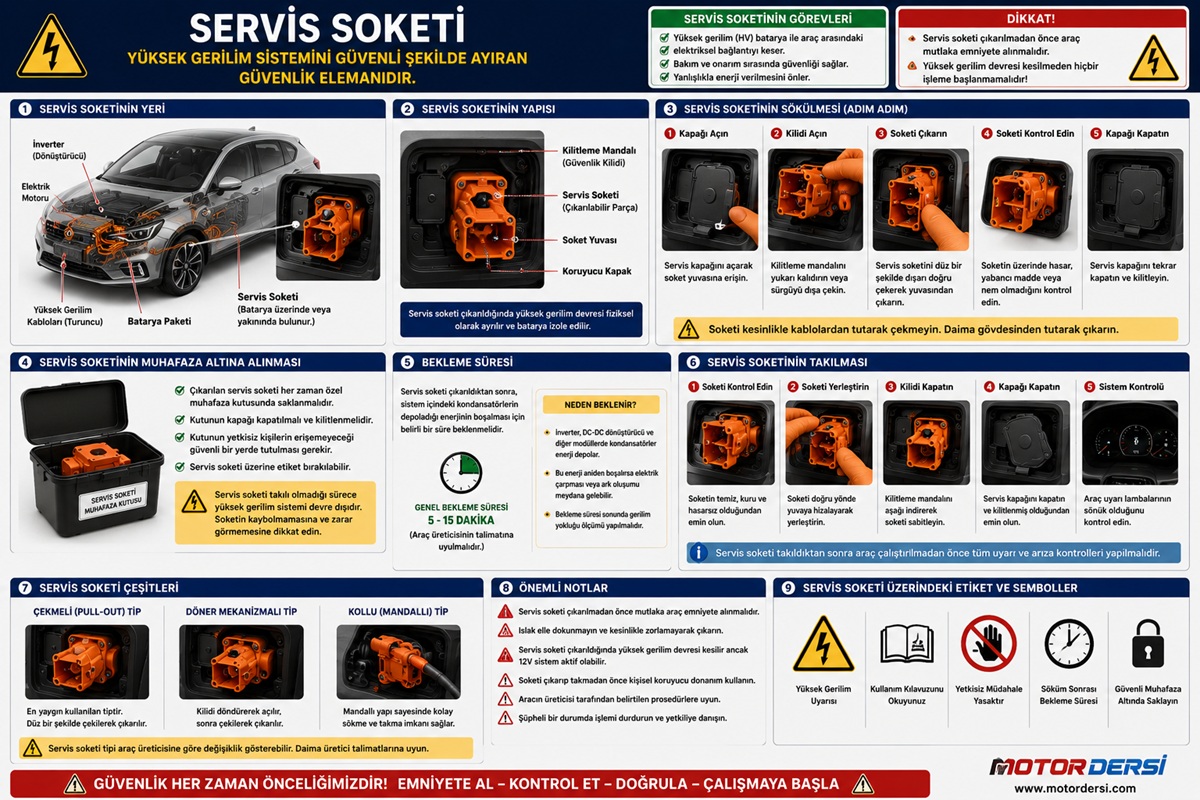

Servis Soketinin Sökülmesi

Servis soketi, yüksek gerilim bataryasının araç sistemi ile bağlantısını kesmeye yarayan güvenlik elemanıdır.

Servis Soketinin Görevleri

• Yüksek gerilim devresini ayırır.
• Bataryayı izole eder.
• Güvenli bakım sağlar.

Servis Soketinin Sökülme İşlemi

1. Koruyucu ekipmanlar giyilir.
2. Araç kapatılır.
3. Servis kapağı açılır.
4. Servis soketi çıkarılır.

Bu işlemden sonra yüksek gerilim sistemi devreden ayrılmış olur.

Servis Soketinin Muhafaza Altına Alınması

Sökülen servis soketi:

• Güvenli kutuya konulmalıdır.
• Yetkisiz kişilerin erişemeyeceği yerde tutulmalıdır.

Böylece yanlışlıkla yeniden takılması önlenir.

Bekleme Süresi

Servis soketi çıkarıldıktan sonra hemen çalışmaya başlanmaz.

Sebebi:

Araç üzerinde bulunan kondansatörlerin enerji depolamaya devam etmesidir.

Üretici talimatlarına göre genellikle:

• 5 dakika
• 10 dakika
• 15 dakika

bekleme süresi uygulanır.

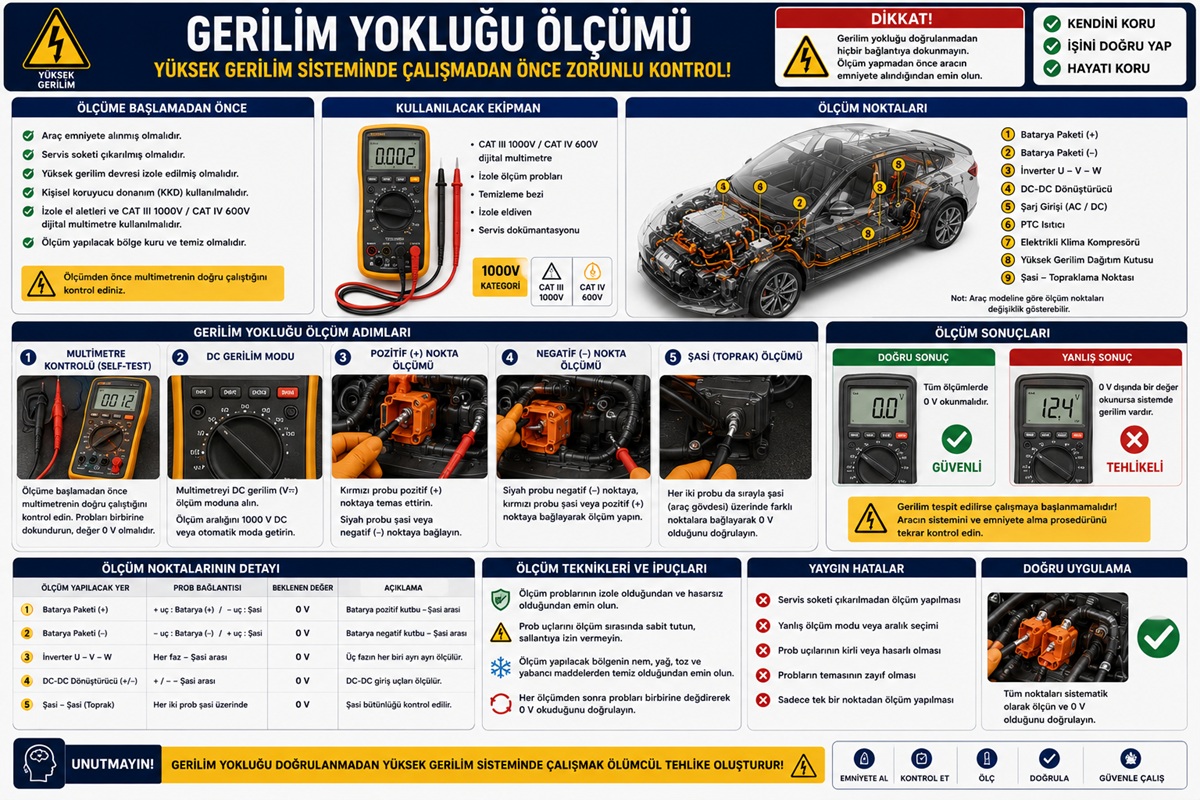

Gerilim Yokluğunun Ölçülmesi

Elektrikli araç üzerinde çalışmaya başlamadan önce mutlaka gerilim yokluğu doğrulanmalıdır.

Bu işlem en kritik güvenlik adımıdır.

Ölçüm İşlemi

İzole ölçü aleti kullanılarak:

• Pozitif uç
• Negatif uç
• Şasi

arası ölçülür.

Beklenen Sonuç

Ölçülen değer:

0 Volt

veya üretici tarafından belirtilen güvenli seviyede olmalıdır.

Gerilim tespit edilirse işlem yapılmaz.

Kilitleme ve Etiketleme Sistemi (LOTO)

LOTO (Lock Out Tag Out) sistemi enerji kaynaklarının yanlışlıkla devreye alınmasını engeller.

Kilitleme İşlemi

Enerji kaynağı:

• Kilitlenir.
• Yetkisiz erişim engellenir.

Etiketleme İşlemi

Üzerine:

• Kim çalışıyor?
• Tarih
• Saat

bilgileri yazılır.

Elektrikli Araç Bataryalarında Yangın Riski

Lityum iyon bataryalar hasar gördüğünde yangın çıkabilir.

Yangın nedenleri:

• Darbe
• Delinme
• Aşırı şarj
• Kısa devre
• Aşırı sıcaklık

Yangın Durumunda Yapılması Gerekenler

• Bölge boşaltılır.
• İtfaiye çağrılır.
• Üretici prosedürleri uygulanır.
• Araç izole edilir.

Elektrikli Araçlarda İş Güvenliği Eğitiminin Önemi

Teknolojinin gelişmesiyle birlikte elektrikli araçlar servislerde daha sık görülmektedir.

Bu nedenle teknisyenlerin:

• Yüksek gerilim eğitimi alması,
• KKD kullanması,
• Emniyete alma prosedürlerini bilmesi,
• Acil durum uygulamalarını öğrenmesi

zorunlu hale gelmiştir.

Mesleki ve Teknik Anadolu Liselerinde verilen Elektrikli Araç Teknolojisi Atölyesi dersleri, öğrencilerin gelecekte güvenli ve bilinçli teknisyenler olarak yetişmesini amaçlamaktadır.

Sonuç

Elektrikli ve hibrit araçlarda iş güvenliği, bakım ve onarım işlemlerinin en önemli aşamasıdır. Yüksek gerilim sistemleri nedeniyle oluşabilecek elektrik çarpması, yangın ve ark tehlikeleri ciddi sonuçlar doğurabilir. Bu nedenle servis alanının güvenli hale getirilmesi, uygun kişisel koruyucu donanımların kullanılması ve aracın emniyete alma prosedürlerinin eksiksiz uygulanması gerekir.

Elektrikli araç teknolojilerinin yaygınlaşmasıyla birlikte iş güvenliği kurallarına hâkim olmak, geleceğin otomotiv teknisyenleri için temel bir mesleki yeterlilik haline gelmiştir. Güvenli çalışma kültürünün benimsenmesi hem çalışanların sağlığını koruyacak hem de servis işlemlerinin verimli ve hatasız şekilde gerçekleştirilmesini sağlayacaktır.
