Hibrit Araçlarda Yakıt Enjektörleri: Çalışması, Kontrolü, Arıza Tespiti ve Değiştirilmesi

Hibrit araçlarda içten yanmalı motor ile elektrik motoru birlikte çalışmaktadır. Elektrik motoru özellikle düşük hızlarda görev yaparken, yüksek hızlarda veya yüksek güç gerektiğinde benzinli motor devreye girer. Benzinli motorun verimli çalışabilmesi için yakıtın doğru zamanda ve doğru miktarda silindirlere gönderilmesi gerekir. Bu görevi yakıt enjektörleri yerine getirir.

Motor kontrol ünitesi (ECU), birçok sensörden aldığı bilgileri değerlendirerek enjektörlerin açılma süresini ve püskürtme miktarını sürekli kontrol eder. Hibrit araçlarda yakıt tüketimini azaltmak ve egzoz emisyonlarını düşürmek amacıyla enjektörler çok hassas şekilde çalışmaktadır.

Bu yazıda hibrit araçlarda kullanılan yakıt enjektörlerinin yapısı, çalışma prensibi, avometre ile kontrolü, arıza tespit cihazı ile püskürtme değerlerinin incelenmesi ve arızalı enjektörlerin değiştirilmesi ayrıntılı olarak anlatılacaktır.

Hibrit Araçlarda Yakıt Enjektörü Nedir?

Yakıt enjektörü, yakıt pompasından gelen yüksek basınçlı benzini ECU’nun komutuna göre silindir içerisine veya emme manifolduna püskürten elektromekanik bir parçadır.

Enjektör sayesinde;

• Yakıt ince zerrecikler halinde püskürtülür.
• Yakıt-hava karışımı doğru hazırlanır.
• Motor daha verimli çalışır.
• Yakıt tüketimi azalır.
• Egzoz emisyonları düşer.

Hibrit araçlarda motor sık sık durup yeniden çalıştığı için enjektörlerin tepki süresi oldukça hızlıdır.

Yakıt Enjektörünün Görevleri

Yakıt enjektörünün temel görevleri şunlardır:

• Yakıtı doğru miktarda püskürtmek
• Yakıtı doğru zamanda göndermek
• Yakıtı ince damlacıklar halinde atomize etmek
• Motor performansını artırmak
• Yakıt tüketimini azaltmak
• Egzoz gazlarını azaltmak
• Rölanti kararlılığını sağlamak

Hibrit Araçlarda Kullanılan Yakıt Enjektörü Çeşitleri

Hibrit otomobillerde kullanılan motor tipine göre farklı enjektör sistemleri bulunur.

Port Yakıt Enjektörü (PFI)

Yakıt emme manifolduna püskürtülür.

Özellikleri:

• Basit yapı
• Düşük maliyet
• Bakımı kolaydır.

Direkt Enjeksiyon (GDI)

Yakıt doğrudan yanma odasına püskürtülür.

Avantajları:

• Daha güçlü yanma
• Daha düşük yakıt tüketimi
• Daha yüksek performans

Birçok yeni hibrit araçta GDI sistemi kullanılmaktadır.

Çift Enjeksiyon Sistemi

Bazı hibrit araçlarda hem port hem de direkt enjeksiyon birlikte kullanılmaktadır.

Avantajları:

• Karbon birikimini azaltır.
• Yakıt ekonomisini artırır.
• Performansı yükseltir.

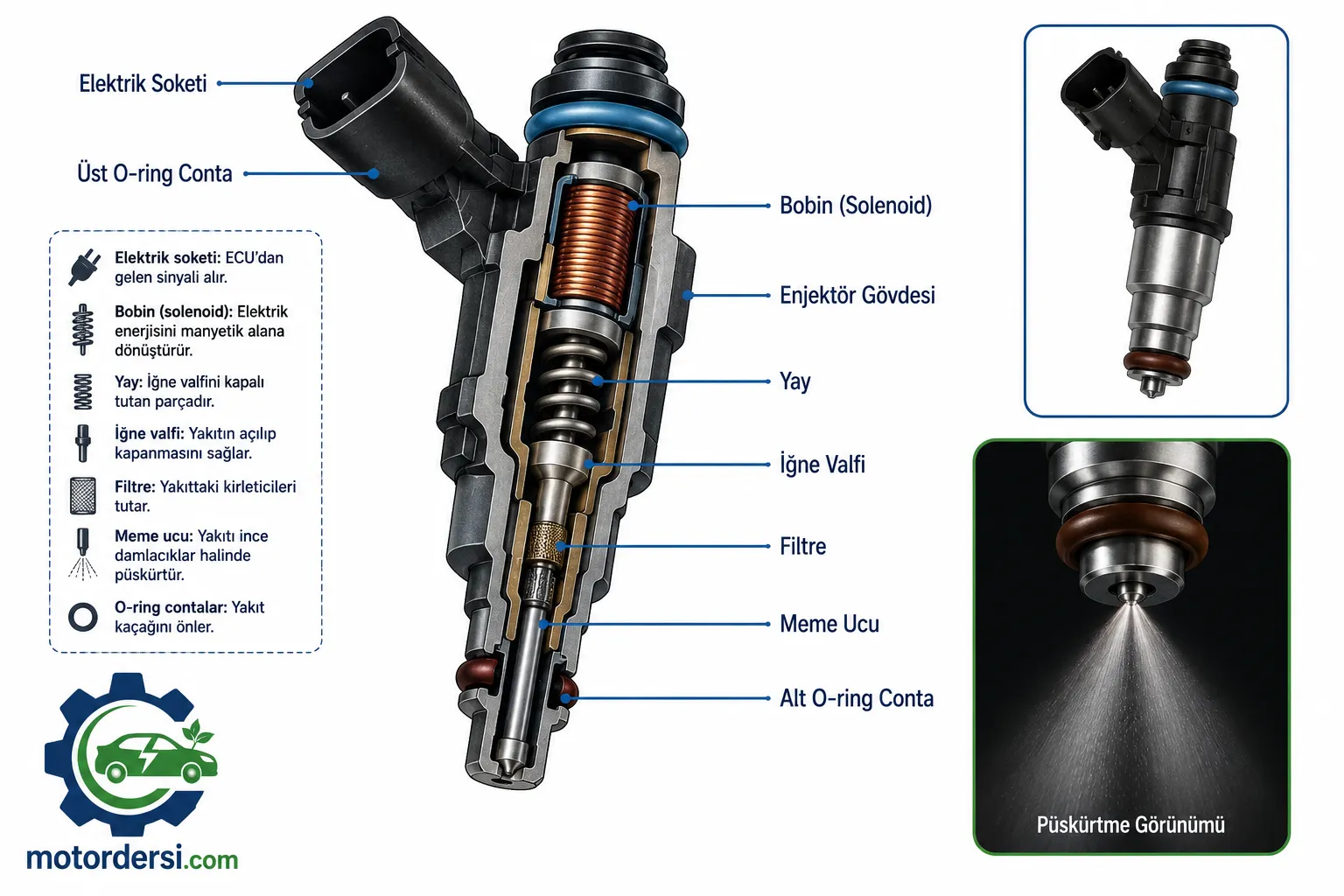

Yakıt Enjektörünün Yapısı

Bir yakıt enjektörü aşağıdaki parçalardan oluşur:

• Elektrik soketi
• Bobin (Solenoid)
• Enjektör gövdesi
• İğne valfi
• Yay
• Meme ucu
• Filtre
• O-ring contalar

Motor kontrol ünitesi bobine elektrik gönderdiğinde manyetik alan oluşur ve iğne valfi açılarak yakıt püskürtülür.

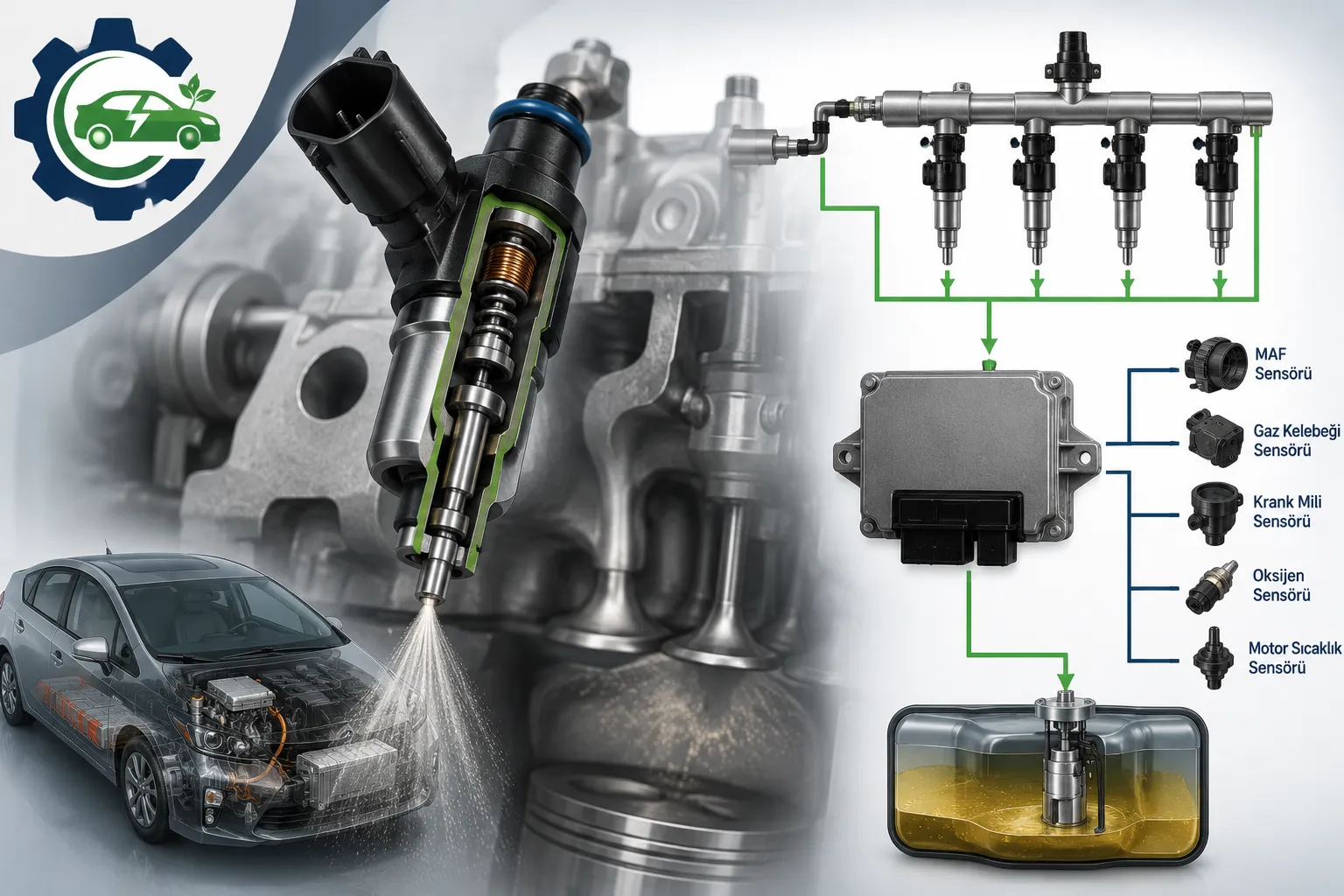

Yakıt Enjektörü Nasıl Çalışır?

Motor çalışırken ECU sürekli aşağıdaki sensörlerden bilgi alır:

• MAP sensörü
• MAF sensörü
• Gaz kelebeği sensörü
• Krank mili sensörü
• Eksantrik mili sensörü
• Motor sıcaklık sensörü
• Oksijen sensörü

Bu bilgiler ECU tarafından değerlendirilir.

Ardından ECU;

• Enjektörü kaç milisaniye açık tutacağını belirler.
• Yakıt püskürtme zamanını hesaplar.
• Motor yüküne göre püskürtme miktarını ayarlar.

Bobine elektrik geldiğinde;

• Manyetik alan oluşur.
• İğne yukarı kalkar.
• Yakıt püskürür.
• Elektrik kesildiğinde yay iğneyi tekrar kapatır.

Bu işlem saniyede onlarca kez tekrar eder.

Yakıt Enjektörünün Çalışma Prensibi

Çalışma sırası şu şekildedir:

1. Yakıt pompası yakıt basıncını oluşturur.
2. Yakıt enjektöre ulaşır.
3. ECU sinyal gönderir.
4. Solenoid bobin enerjilenir.
5. İğne açılır.
6. Yakıt püskürür.
7. Sinyal kesilir.
8. Yay iğneyi kapatır.
9. Püskürtme sona erer.

Yakıt Enjektörünün Avantajları

Doğru çalışan bir enjektör;

• Yakıt tasarrufu sağlar.
• Motor gücünü artırır.
• Rölantiyi düzenler.
• Emisyonu düşürür.
• Soğuk çalışmayı kolaylaştırır.
• Motor ömrünü uzatır.

Yakıt Enjektörlerinde Görülen Arızalar

En sık karşılaşılan arızalar şunlardır:

Tıkanma

Yakıt kalitesi düşük olduğunda enjektör memesi kirlenebilir.

Belirtileri:

• Çekiş düşer.
• Yakıt tüketimi artar.
• Tekleme görülür.

Bobin Arızası

Bobin yanabilir.

Belirtileri:

• Silindir çalışmaz.
• Motor arıza lambası yanar.
• Motor sarsıntılı çalışır.

Yakıt Kaçağı

Contalar zamanla sertleşebilir.

Belirtileri:

• Benzin kokusu
• Yakıt kaçağı
• Yangın riski

Açık Kalma

Enjektör sürekli açık kalabilir.

Sonuçları:

• Fazla yakıt tüketimi
• Siyah egzoz dumanı
• Buji kurum bağlaması

Kapalı Kalma

Yakıt püskürtmez.

Belirtileri:

• Motor çalışmaz.
• Tekleme oluşur.
• Güç kaybı görülür.

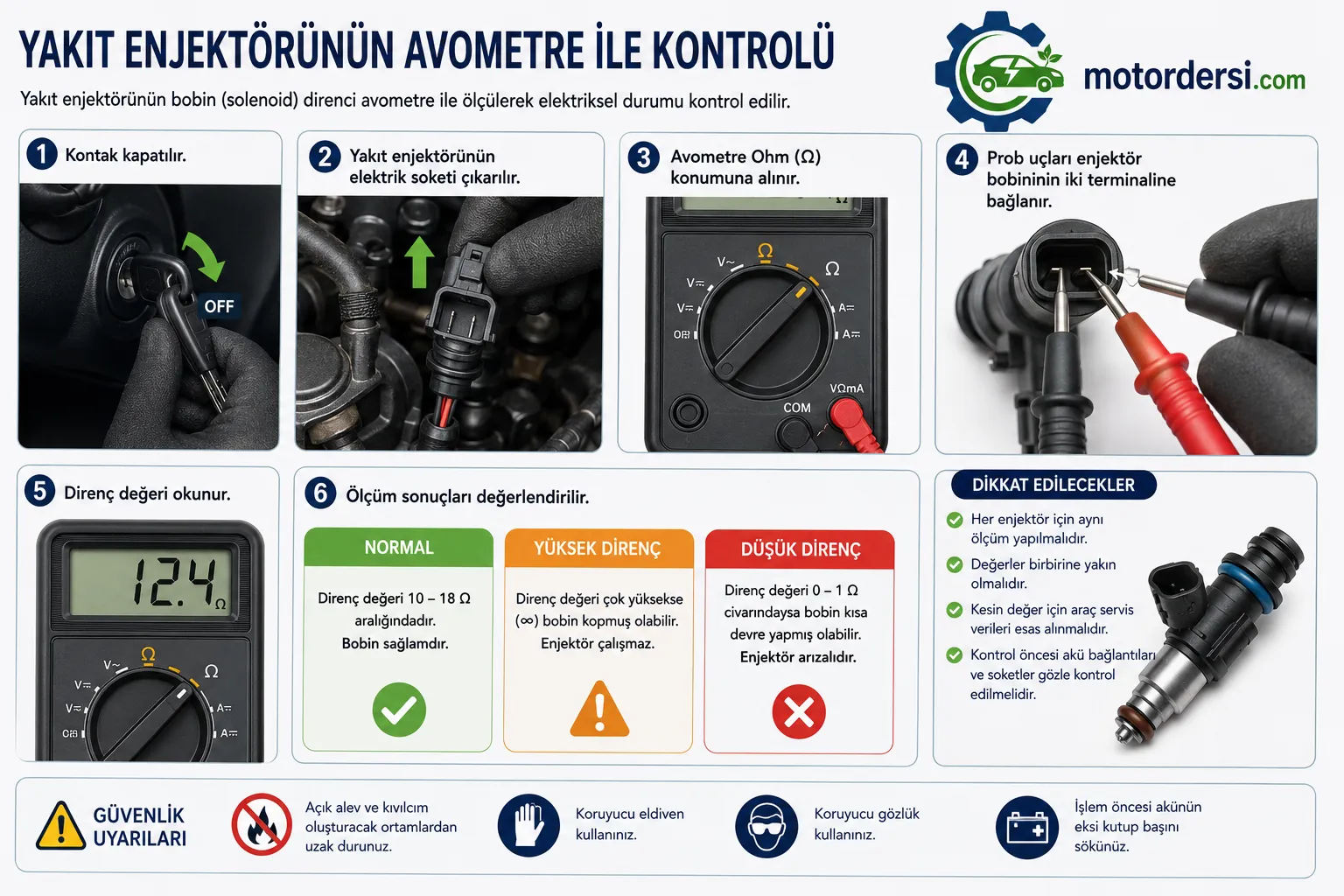

Yakıt Enjektörünün Avometre ile Kontrolü

Enjektörün elektriksel durumu avometre ile kolayca kontrol edilebilir.

Gerekli Malzemeler

• Dijital avometre
• Servis kataloğu
• Koruyucu eldiven

Kontrol İşlemi

1. Kontak kapatılır.

2. Enjektör soketi çıkarılır.

3. Avometre Ohm konumuna alınır.

4. Prob uçları bobin terminallerine bağlanır.

5. Direnç değeri okunur.

Çoğu benzinli hibrit araçta direnç değeri yaklaşık 10–18 Ω arasında olur. Ancak kesin değer için üretici servis verileri esas alınmalıdır.

Ölçüm Sonuçlarının Değerlendirilmesi

Normal değer:

• Bobin sağlamdır.

Direnç çok yüksekse:

• Bobin kopmuş olabilir.

Direnç sıfıra yakınsa:

• Bobin kısa devre yapmış olabilir.

Her enjektörün değeri birbirine yakın olmalıdır.

Yakıt Enjektörünün Arıza Tespit Cihazı ile Kontrolü

Modern hibrit araçlarda enjektörler diyagnostik cihazı ile ayrıntılı olarak incelenebilir.

Kontrol edilen başlıca bilgiler:

• Yakıt püskürtme süresi
• Enjektör açık kalma süresi
• Silindir dengeleme değerleri
• Yakıt basıncı
• Yakıt düzeltme değerleri (Fuel Trim)
• Arıza kodları

Püskürtme Basıncı Kontrolü

Bazı hibrit araçlarda arıza tespit cihazı üzerinden yüksek basınç yakıt sistemi değerleri canlı veri olarak izlenebilir.

Kontrol sırasında;

• İstenen yakıt basıncı
• Gerçek yakıt basıncı
• Basınç değişimleri

karşılaştırılır.

Değerler arasında büyük fark bulunuyorsa;

• Yakıt pompası,
• Basınç regülatörü,
• Enjektör,
• Yakıt hattı

ayrıntılı olarak kontrol edilmelidir.

Silindir Dengeleme Testi

Diyagnostik cihazı her silindirin katkısını gösterir.

Eğer bir silindir diğerlerinden farklı çalışıyorsa;

• Enjektör tıkalı olabilir.
• Enjektör arızalı olabilir.
• Ateşleme problemi olabilir.

Arıza Kodlarının Kontrolü

Sık görülen OBD arıza kodları:

• P0200 Enjektör devresi arızası
• P0201 Silindir 1 enjektörü
• P0202 Silindir 2 enjektörü
• P0203 Silindir 3 enjektörü
• P0204 Silindir 4 enjektörü

Bu kodlar kesin arıza anlamına gelmez. Kablolar, soketler ve ECU bağlantıları da kontrol edilmelidir.

Arızalı Yakıt Enjektörünün Değiştirilmesi

Enjektör tamir edilemeyecek durumdaysa değiştirilmelidir.

Güvenlik Önlemleri

İşleme başlamadan önce;

• Kontak kapatılır.
• Akünün eksi kutbu sökülür.
• Yakıt sistemi basıncı güvenli şekilde düşürülür.
• Koruyucu gözlük ve eldiven kullanılır.
• Açık alev ve kıvılcım oluşturabilecek ekipmanlardan uzak durulur.

Değişim İşlemi

1. Motor kapağı sökülür.
2. Enjektör soketi çıkarılır.
3. Yakıt hattı dikkatlice ayrılır.
4. Yakıt rampası sökülür.
5. Arızalı enjektör çıkarılır.
6. O-ring contalar kontrol edilir ve gerekirse yenilenir.
7. Yeni enjektör yerine takılır.
8. Yakıt rampası monte edilir.
9. Elektrik soketi bağlanır.
10. Yakıt kaçağı kontrol edilir.
11. Motor çalıştırılarak sistem test edilir.

Enjektör Değişiminden Sonra Yapılması Gereken Kontroller

Değişim tamamlandıktan sonra şu kontroller yapılmalıdır:

• Yakıt kaçağı var mı?
• Motor rölantisi düzgün mü?
• Arıza lambası yanıyor mu?
• Diyagnostik cihazında hata kodu var mı?
• Yakıt düzeltme değerleri normal mi?
• Motor titreşimsiz çalışıyor mu?

Yakıt Enjektörlerinin Bakımı

Enjektörlerin uzun ömürlü olması için;

• Kaliteli yakıt kullanılmalıdır.
• Yakıt filtresi zamanında değiştirilmelidir.
• Yakıt deposu sürekli dip seviyede kullanılmamalıdır.
• Tavsiye edilen bakım aralıklarına uyulmalıdır.
• Gerekli durumlarda profesyonel enjektör temizliği yaptırılmalıdır.

Sonuç

Yakıt enjektörleri, hibrit araç motor yönetim sisteminin en önemli elemanlarından biridir. ECU tarafından milisaniyeler içinde kontrol edilen bu parçalar, yakıtın doğru zamanda ve doğru miktarda silindirlere gönderilmesini sağlayarak motor performansını, yakıt ekonomisini ve egzoz emisyonlarını doğrudan etkiler.

Meslek lisesi öğrencilerinin yakıt enjektörlerinin çalışma prensibini, avometre ile elektriksel kontrollerini, arıza tespit cihazı ile canlı verilerin nasıl değerlendirileceğini ve enjektör değişim işlemlerini doğru şekilde öğrenmeleri, hem arıza teşhisinde hem de bakım-onarım çalışmalarında büyük önem taşımaktadır. Düzenli kontrol edilen ve gerektiğinde doğru yöntemlerle değiştirilen enjektörler, hibrit araçların güvenli, ekonomik ve verimli çalışmasına önemli katkı sağlar. Daha fazla teknik bilgi için motor dersi ana sayfamızdaki arama çubuğunu kullanabilir siniz.
