Çok Nokta, Direkt ve İkili Enjeksiyon Sistemleri

Giriş

Günümüzde otomotiv teknolojisi hızla gelişirken yakıt sistemleri de bu gelişimden önemli ölçüde etkilenmiştir. Özellikle hibrit araçlarda kullanılan yakıt enjeksiyon sistemleri, motor performansını artırırken yakıt tüketimini azaltmak ve egzoz emisyonlarını düşürmek amacıyla geliştirilmiştir. Hibrit araçlarda içten yanmalı motor ile elektrik motoru birlikte çalıştığından, yakıt sistemlerinin hassas ve verimli olması büyük önem taşır.

Eskiden kullanılan karbüratörlü sistemlerde yakıt ve hava karışımı mekanik olarak hazırlanırken günümüzde elektronik kontrollü enjeksiyon sistemleri kullanılmaktadır. Elektronik kontrol ünitesi (ECU), çeşitli sensörlerden aldığı verileri değerlendirerek motora gönderilecek yakıt miktarını sürekli kontrol eder. Böylece motor her çalışma koşulunda ideal hava-yakıt karışımına ulaşır.

Hibrit araçlarda yaygın olarak kullanılan yakıt enjeksiyon sistemleri üç temel grupta incelenir:

• Çok Nokta Enjeksiyon Sistemi (MPI)
• Direkt Enjeksiyon Sistemi (GDI)
• İkili Enjeksiyon Sistemi (D-4S, Dual Injection)

Bu sistemlerin yapılarının, çalışma prensiplerinin, arıza teşhis yöntemlerinin ve bakım işlemlerinin bilinmesi Motorlu Araçlar Teknolojisi alanında eğitim gören öğrenciler için oldukça önemlidir. Daha fazla kaynak için motor dersi ana sayfamızı ziyaret edin.

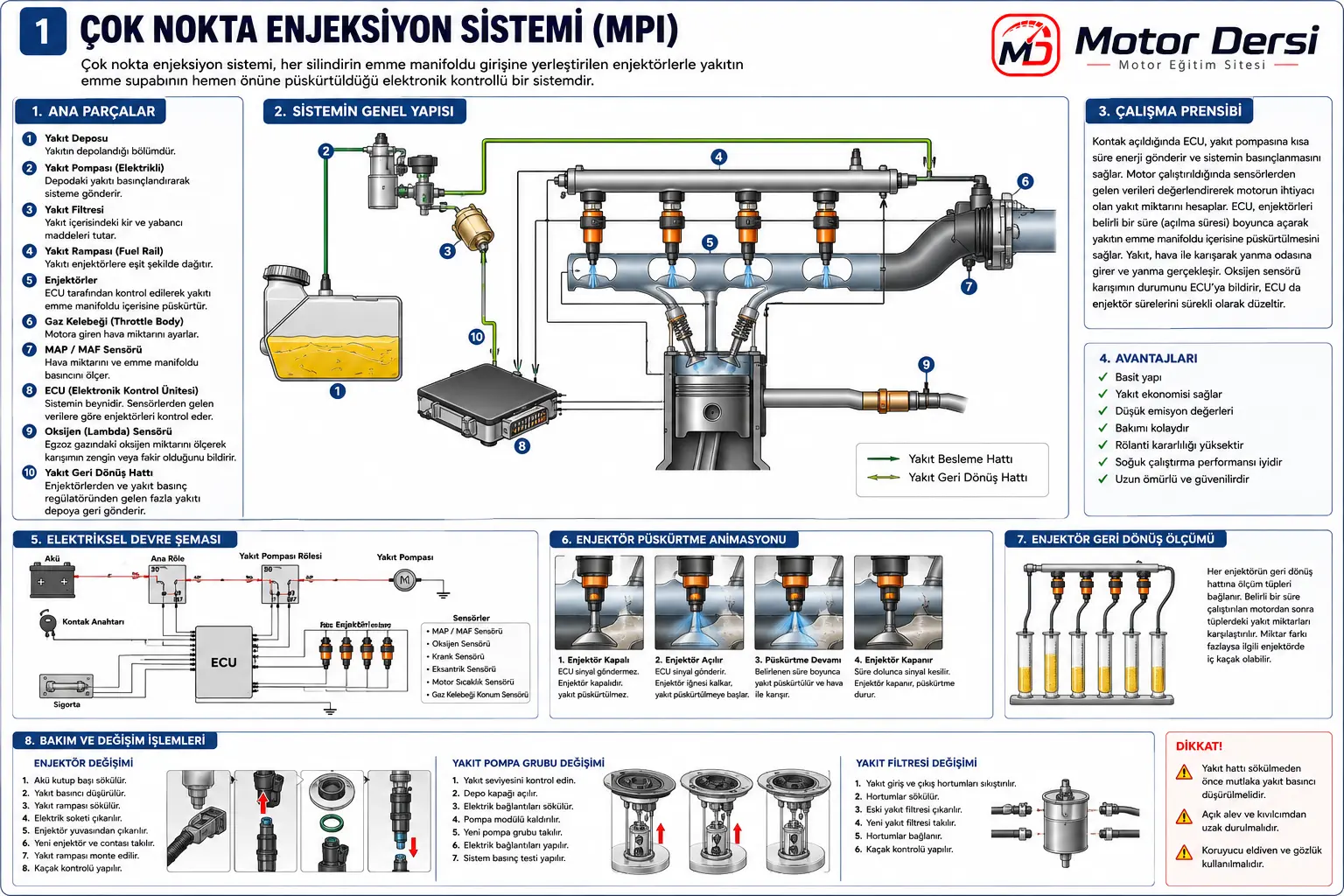

1. Çok Nokta Enjeksiyon Sistemi (MPI)

Çok Nokta Enjeksiyon Sisteminin Tanımı

Yakıt enjeksiyon sistemleri içerisinde Çok Nokta Enjeksiyon Sistemi (Multi Point Injection – MPI), her silindirin emme manifoldu girişine ayrı bir enjektör yerleştirilen elektronik yakıt püskürtme sistemidir.

Bu sistemde yakıt, emme supabının hemen önüne püskürtülür ve hava ile karışarak yanma odasına girer.

Modern hibrit araçların önemli bir bölümünde hâlen kullanılmaktadır çünkü sistem basit, ekonomik ve güvenilirdir.

Çok Nokta Enjeksiyon Sisteminin Görevleri

• Motora gerekli yakıtı göndermek
• Yakıt tüketimini azaltmak
• Motor performansını artırmak
• Zararlı egzoz gazlarını düşürmek
• Soğuk çalıştırmayı kolaylaştırmak
• Rölanti kararlılığını sağlamak

Çok Nokta Enjeksiyon Sisteminin Ana Parçaları

Yakıt Deposu

Yakıtın depolandığı bölümdür.

Elektrikli Yakıt Pompası

Depodaki yakıtı basınçlandırarak yakıt hattına gönderir.

Yakıt Filtresi

Yakıt içerisindeki kir ve yabancı maddeleri tutar.

Yakıt Boruları

Yakıtın sistem içerisinde taşınmasını sağlar.

Yakıt Rampası (Fuel Rail)

Enjektörlere eşit miktarda yakıt dağıtır.

Enjektörler

ECU tarafından kontrol edilir ve yakıtı püskürtür.

Gaz Kelebeği

Motor gaz kelebeği motora giren hava miktarını düzenler.

Sensörler

• MAP Sensörü
• MAF Sensörü
• Oksijen Sensörü
• Krank Sensörü
• Eksantrik Sensörü
• Motor Sıcaklık Sensörü

ECU

Sistemin beynidir. Sensörler ve ecu kontrolleri sayfasını ziyaret edebilirsiniz.

Çok Nokta Enjeksiyon Sisteminin Çalışması

Sürücü gaz pedalına bastığında ECU çeşitli sensörlerden gelen bilgileri değerlendirir.

ECU;

• Motor devrini,
• Motor sıcaklığını,
• Hava miktarını,
• Gaz pedalı konumunu

hesaplayarak enjektörlerin açılma süresini belirler.

Yakıt pompası tarafından basınçlandırılan yakıt, yakıt rampasına gelir ve ECU komutuyla enjektörlerden emme manifoldu içerisine püskürtülür.

Çok Nokta Enjeksiyon Sisteminin Elektriksel Devresi

Sistemde aşağıdaki elektrik devreleri bulunur:

• Akümülatör
• Kontak anahtarı
• ECU
• Yakıt pompası rölesi
• Enjektörler
• Sensörler
• Sigortalar

Kontak açıldığında ECU yakıt pompasına kısa süre enerji gönderir. Motor çalışınca enjektörler ECU tarafından darbeli şekilde kumanda edilir.

Çok Nokta Enjeksiyon Sisteminde Arıza Tespiti

Arıza teşhis cihazı (OBD cihazı) kullanılarak sistem kontrol edilir.

Yaygın Arızalar

• Enjektör tıkanıklığı
• Yakıt pompası arızası
• Düşük yakıt basıncı
• Sensör arızaları
• Elektrik bağlantı kopuklukları

Belirtiler

• Tekleme
• Yakıt tüketiminde artış
• Çekiş düşüklüğü
• Zor çalışma
• Arıza lambasının yanması

Enjektör Geri Dönüş Ölçümü

Enjektörlerin eşit miktarda yakıt püskürtüp püskürtmediği kontrol edilir.

Ölçüm sırasında;

• Test tüpleri kullanılır.
• Her enjektörün geri dönüş miktarı karşılaştırılır.
• Büyük fark varsa arızalı enjektör tespit edilir.

Enjektör Değişimi

İşlem Basamakları

1. Akü kutup başı sökülür.
2. Yakıt basıncı düşürülür.
3. Yakıt rampası sökülür.
4. Arızalı enjektör çıkarılır.
5. Yeni enjektör takılır.
6. O-ring contalar yenilenir.
7. Kaçak kontrolü yapılır.

Yakıt Pompa Grubunun Değişimi

Yakıt pompası genellikle yakıt deposu içerisinde bulunur.

Değişim sırasında:

• Depo kapağı açılır.
• Elektrik bağlantıları sökülür.
• Pompa modülü çıkarılır.
• Yeni pompa takılır.
• Basınç testi yapılır.

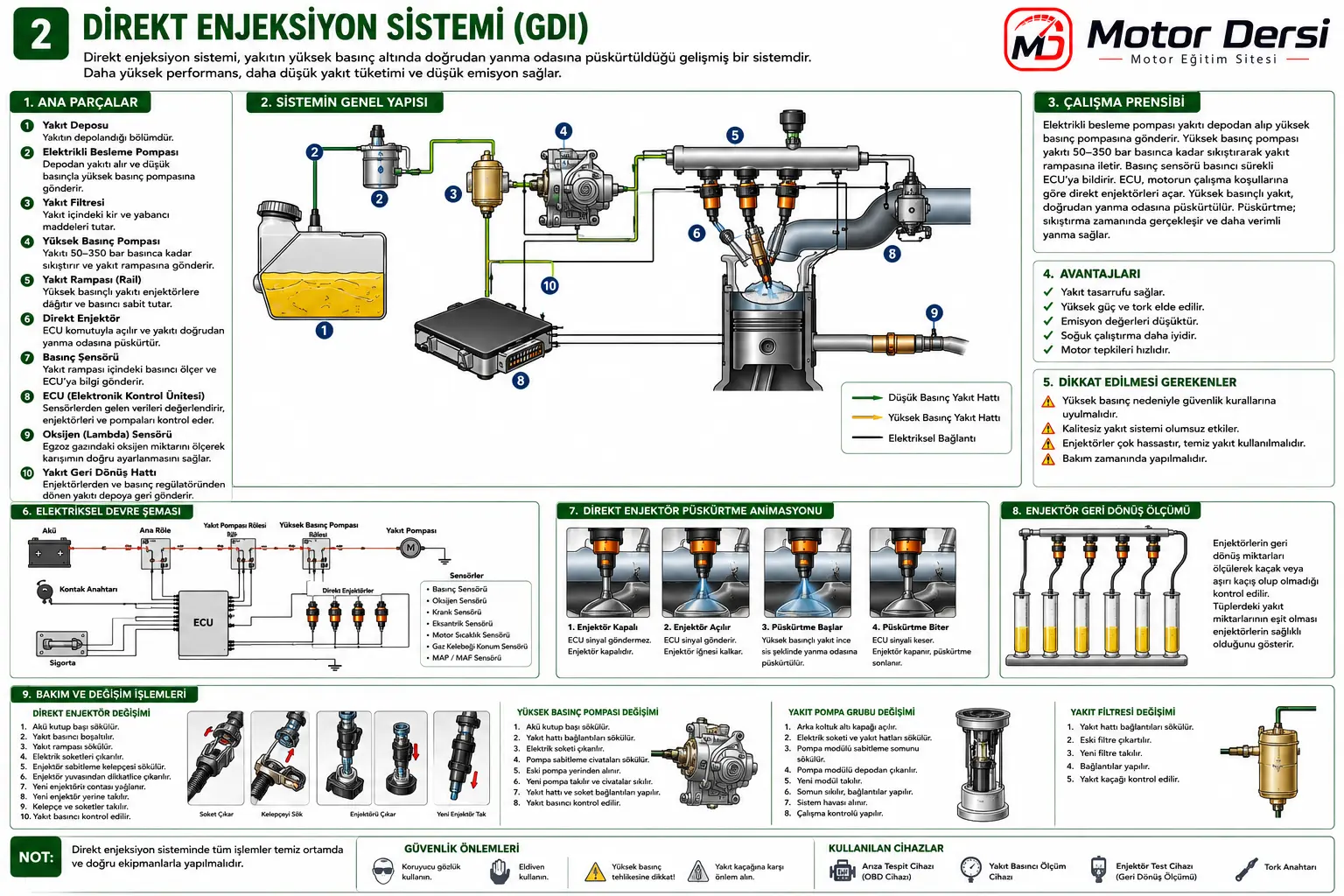

2. Direkt Enjeksiyon Sistemi (GDI)

Direkt Enjeksiyon Sisteminin Tanımı

Yakıt enjeksiyon sistemlerinden bir diğeri olan Direkt Enjeksiyon Sistemi (Gasoline Direct Injection – GDI), yakıtın doğrudan yanma odasına püskürtüldüğü sistemdir.

Yakıt, emme manifolduna değil silindir içerisine gönderilir.

Bu sayede:

• Daha güçlü yanma,
• Daha yüksek verim,
• Daha düşük yakıt tüketimi

elde edilir.

Direkt Enjeksiyon Sisteminin Avantajları

• Yakıt ekonomisi sağlar.
• Güç artışı sağlar.
• Daha iyi hızlanma sunar.
• Emisyonları azaltır.
• Hibrit araçlarda verimi yükseltir.

Direkt Enjeksiyon Sisteminin Ana Parçaları

Yakıt Deposu

Yakıtı depolar.

Elektrikli Besleme Pompası

Düşük basınçlı yakıt sağlar.

Yüksek Basınç Pompası

Yakıtı çok yüksek basınçlara çıkarır.

Basınç değeri:

• 50 bar
• 100 bar
• 200 bar
• Bazı sistemlerde 350 bar

olabilir.

Yakıt Rampası

Yüksek basınçlı yakıtı dağıtır.

Direkt Enjektörler

Yakıtı doğrudan yanma odasına püskürtür.

ECU

Sistemi kontrol eder.

Direkt Enjeksiyon Sisteminin Çalışması

Elektrikli pompa yakıtı yüksek basınç pompasına gönderir.

Yüksek basınç pompası yakıtı sıkıştırır ve yakıt rampasına gönderir.

ECU komutuyla direkt enjektörler açılır ve yakıt doğrudan silindire püskürtülür.

Püskürtme;

• Emme zamanında,
• Sıkıştırma zamanında,
• Çoklu püskürtme şeklinde

gerçekleşebilir.

Elektriksel Devresi

Direkt enjeksiyon sisteminde:

• ECU
• Basınç sensörü
• Yakıt pompası
• Yüksek basınç pompası
• Enjektörler
• Sensörler

birbirleriyle sürekli veri alışverişi içerisindedir.

Arıza Tespiti

OBD cihazı ile:

• Yakıt basıncı
• Enjektör süreleri
• Sensör değerleri
• Arıza kodları

kontrol edilir.

Sık Görülen Arızalar

• Yüksek basınç pompası arızası
• Enjektör tıkanıklığı
• Basınç sensörü arızası
• Karbon birikmesi
• Elektrik bağlantı arızaları

Enjektör Geri Dönüş Ölçümü

Özel test ekipmanları kullanılarak yapılır.

Amaç:

• Yakıt kaçaklarını tespit etmek
• Enjektör performansını değerlendirmek

Direkt Enjektör Değişimi

1. Akü sökülür.
2. Yakıt basıncı boşaltılır.
3. Yakıt rampası sökülür.
4. Enjektör çıkarılır.
5. Yeni conta kullanılır.
6. Yeni enjektör takılır.
7. Adaptasyon işlemi yapılır.

Yakıt Pompa Grubunun Değişimi

Düşük basınç pompasında;

• Elektrik bağlantıları,
• Filtre,
• Yakıt çıkışları

kontrol edilir.

Yeni pompa takıldıktan sonra sistem havası alınır.

Yüksek Basınç Pompasının Değişimi

Direkt enjeksiyon sisteminin en önemli parçalarından biridir.

Değişim sırasında:

• Yakıt hattı sökülür.
• Pompa bağlantıları çıkarılır.
• Yeni pompa takılır.
• Basınç değerleri kontrol edilir.
• Arıza kodları silinir.

Benzinli direkt enjeksiyon sistemleri için bu sayfamızı da ziyaret edebilirsiniz.

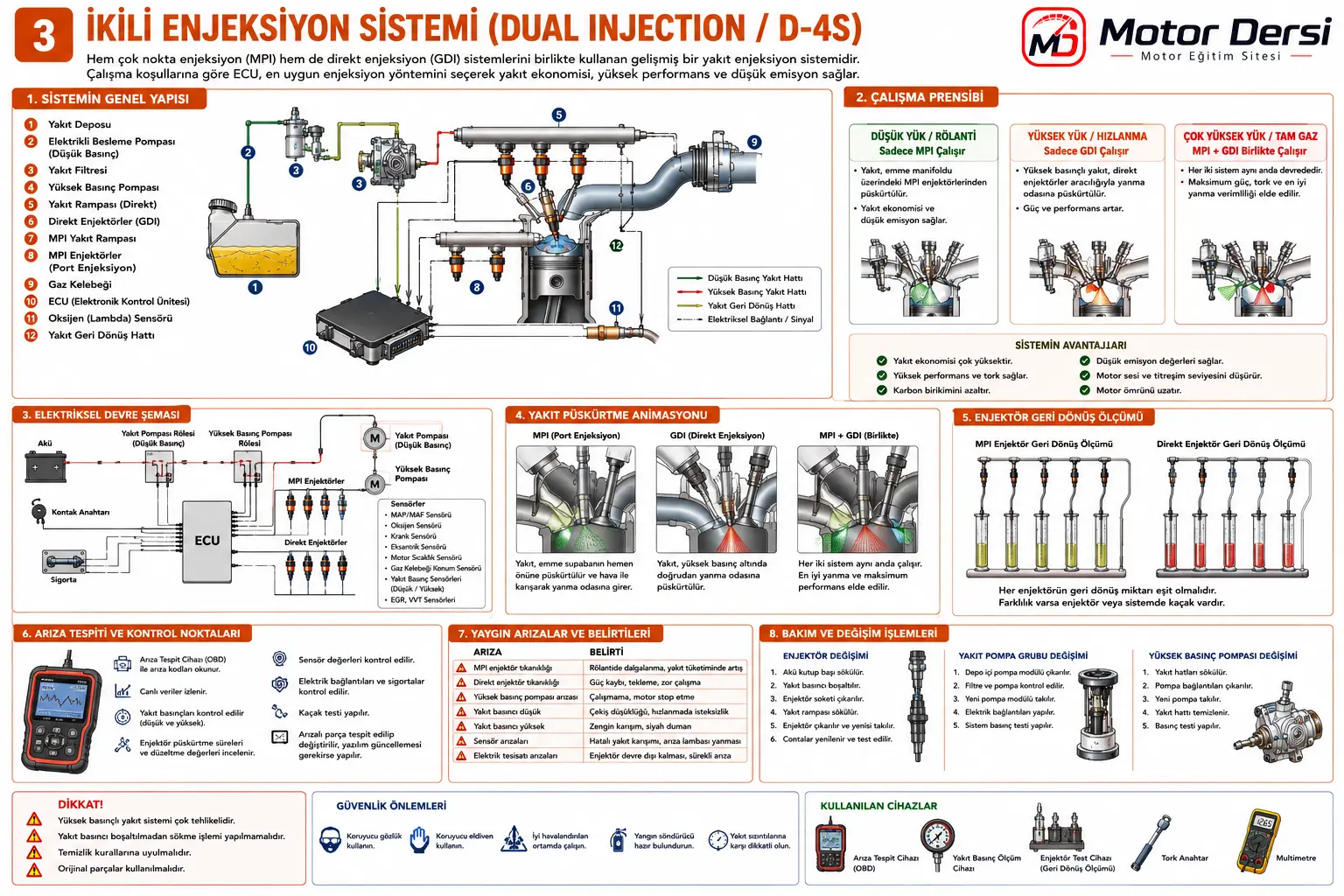

3. İkili Enjeksiyon Sistemi (Dual Injection)

İkili Enjeksiyon Sisteminin Tanımı

İkili Enjeksiyon Sistemi, hem çok nokta enjeksiyon hem de direkt enjeksiyon sisteminin birlikte kullanıldığı gelişmiş bir yakıt sistemidir.

Özellikle hibrit araçlarda yakıt ekonomisini artırmak amacıyla geliştirilmiştir.

En bilinen örneklerinden biri Toyota’nın D-4S sistemidir. Ayrıca hibrit aracın anatomisi konusunu da inceleyiniz.

İkili Enjeksiyon Sisteminin Yapısı

Sistemde iki farklı enjektör bulunur.

MPI Enjektörü

Emme manifoldu üzerine yerleştirilmiştir.

Direkt Enjektör

Silindir kapağı üzerine yerleştirilmiştir.

Her iki sistem ECU tarafından ayrı ayrı kontrol edilir.

İkili Enjeksiyon Sisteminin Çalışması

Motor çalışma şartlarına göre ECU hangi sistemin kullanılacağına karar verir.

Düşük Yükte

Genellikle MPI sistemi çalışır.

Avantajları:

• Sessiz çalışma
• Düşük maliyet
• Karbon oluşumunun azalması

Yüksek Yükte

Direkt enjeksiyon devreye girer.

Avantajları:

• Güç artışı
• Daha iyi performans

Tam Gazda

Her iki sistem aynı anda çalışabilir.

Bu durumda:

• Maksimum güç
• Maksimum verim

elde edilir.

İkili Enjeksiyon Sisteminin Avantajları

Yakıt Tasarrufu

Her çalışma koşulunda en uygun püskürtme seçilir.

Performans Artışı

Direkt enjeksiyonun güç avantajı kullanılır.

Karbon Birikiminin Azalması

MPI enjektörleri emme supaplarını temizler.

Düşük Emisyon

Daha temiz yanma gerçekleşir.

Uzun Motor Ömrü

Yanma daha kontrollü olur.

Elektriksel Devresi

Sistemde:

• ECU
• İki farklı enjektör grubu
• Basınç sensörleri
• Yakıt pompası
• Yüksek basınç pompası
• Çeşitli sensörler

bulunur.

Elektrik devresi diğer sistemlere göre daha karmaşıktır.

Arıza Tespiti

OBD cihazı kullanılarak:

• MPI enjektörleri
• Direkt enjektörler
• Basınç sensörleri
• Yakıt pompaları

kontrol edilir.

Yaygın Arızalar

• Enjektör püskürtme hataları
• Basınç düşüklüğü
• Yakıt pompası arızaları
• Elektrik tesisatı problemleri
• ECU yazılım hataları

Arızaların Giderilmesi

1. Arıza kodları okunur.
2. Canlı veriler incelenir.
3. Yakıt basıncı ölçülür.
4. Enjektör testleri yapılır.
5. Elektrik bağlantıları kontrol edilir.
6. Arızalı parçalar değiştirilir.
7. Test sürüşü yapılır.

Hibrit Araçlarda Yakıt Enjeksiyon Sistemlerinin Karşılaştırılması

Sonuç

Hibrit araçlarda kullanılan yakıt enjeksiyon sistemleri, motor performansı ve yakıt ekonomisinin temel belirleyicilerindendir. Çok nokta enjeksiyon sistemi basit yapısı ve güvenilirliği ile öne çıkarken, direkt enjeksiyon sistemi daha yüksek performans ve düşük tüketim avantajı sunmaktadır. Günümüzde birçok yeni nesil hibrit araçta ise bu iki sistemin avantajlarını bir araya getiren ikili enjeksiyon sistemleri kullanılmaktadır.

Motorlu Araçlar Teknolojisi alanında eğitim gören öğrencilerin; çok nokta enjeksiyon, direkt enjeksiyon ve ikili enjeksiyon sistemlerinin yapılarını, çalışma prensiplerini, elektrik devrelerini, arıza teşhis yöntemlerini ve bakım işlemlerini öğrenmeleri modern otomotiv teknolojilerini anlamaları açısından büyük önem taşımaktadır. Bu sistemlerin doğru teşhis edilmesi ve güvenli şekilde bakımının yapılması, geleceğin otomotiv teknisyenleri için temel mesleki yeterliliklerden biri olacaktır.
