Elektronik Kontrollü Ateşleme Sistemi, Yapısı, Çalışması ve Kontrolleri

Günümüzde otomotiv teknolojisi hızla gelişmektedir. Özellikle hibrit araçlar, yakıt tasarrufu sağlamaları ve çevreye daha az zarar vermeleri nedeniyle yaygın olarak kullanılmaktadır. Hibrit araçlarda hem elektrik motoru hem de içten yanmalı motor birlikte çalışır. İçten yanmalı motorun verimli çalışabilmesi için ise ateşleme sisteminin kusursuz görev yapması gerekir.

Eskiden mekanik sistemlerle gerçekleştirilen ateşleme işlemleri günümüzde elektronik kontrollü sistemlerle yapılmaktadır. Elektronik kontrollü ateşleme sistemleri, motorun çalışma şartlarına göre en uygun ateşleme zamanını belirleyerek yakıtın daha verimli yanmasını sağlar. Bu sayede motor performansı artarken yakıt tüketimi ve egzoz emisyonları azalır.

Bu ünitede elektronik kontrollü ateşleme sisteminin yapısı, çalışma prensibi, parçaları, kontrolleri ve arıza durumlarında yapılacak işlemler ayrıntılı olarak incelenecektir.

Elektronik Kontrollü Ateşleme Sistemi

Ateşleme Sisteminin Görevi

Benzinli motorlarda silindir içerisine alınan hava-yakıt karışımının yanabilmesi için yüksek enerjili bir kıvılcıma ihtiyaç vardır. Ateşleme sisteminin temel görevi, bu kıvılcımı doğru zamanda oluşturmaktır.

Eğer kıvılcım;

• Çok erken oluşursa vuruntu meydana gelir.
• Çok geç oluşursa motor gücü düşer.
• Yetersiz oluşursa yanma tamamlanamaz.
• Hiç oluşmazsa motor çalışmaz.

Bu nedenle ateşleme zamanlaması motor performansı açısından son derece önemlidir.

Hibrit araçlarda kullanılan benzinli motorlar da aynı prensiple çalışır. Ancak hibrit sistemlerde motor sık sık durup yeniden çalıştığından ateşleme sisteminin çok daha hassas ve hızlı çalışması gerekir.

Elektronik Kontrollü Ateşleme Sisteminin Ortaya Çıkışı

Eski araçlarda platinli ateşleme sistemleri kullanılmaktaydı. Bu sistemlerde;

• Platin aşınırdı.
• Ateşleme zamanlaması bozulurdu.
• Bakım ihtiyacı fazlaydı.
• Yüksek devirlerde performans düşerdi.

Teknolojinin gelişmesiyle birlikte elektronik kontrollü ateşleme sistemleri geliştirildi.

Bu sistemlerde;

• Mekanik parçalar azaltılmıştır.
• Ateşleme zamanlaması elektronik olarak kontrol edilir.
• Daha güçlü kıvılcım elde edilir.
• Yakıt ekonomisi sağlanır.
• Emisyon değerleri düşer.

Günümüzde hibrit araçların tamamında elektronik kontrollü ateşleme sistemleri kullanılmaktadır.

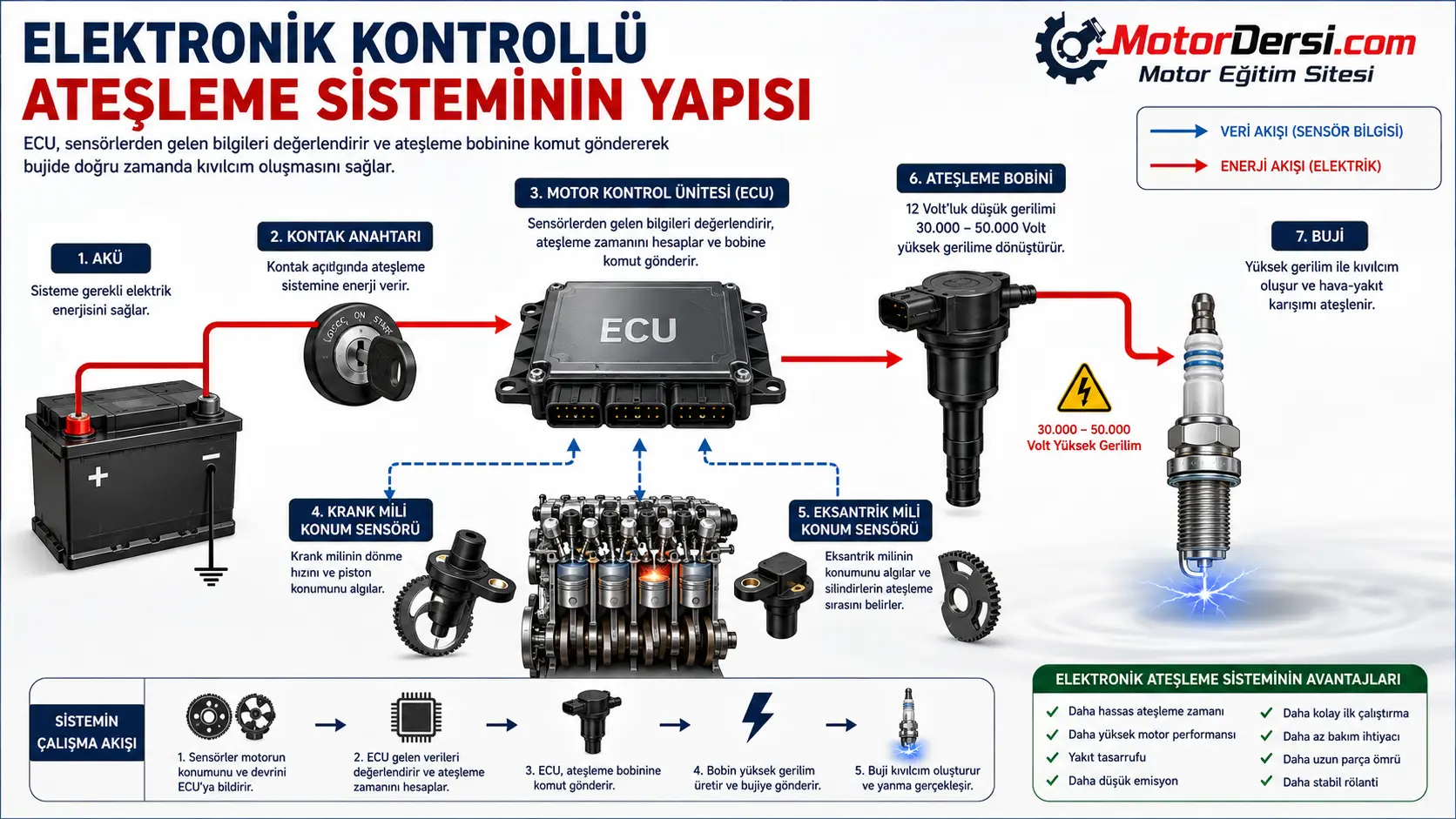

Elektronik Kontrollü Ateşleme Sisteminin Yapısı

Elektronik kontrollü ateşleme sistemi birçok parçanın birlikte çalışmasıyla görev yapar.

Temel bileşenler şunlardır:

1. Akü
2. Kontak anahtarı
3. Motor kontrol ünitesi (ECU)
4. Krank mili konum sensörü
5. Eksantrik mili konum sensörü
6. Ateşleme bobini
7. Bujiler
8. Elektrik tesisatı

Bu parçaların tamamı motorun ihtiyaç duyduğu anda kıvılcım oluşturulmasını sağlar.

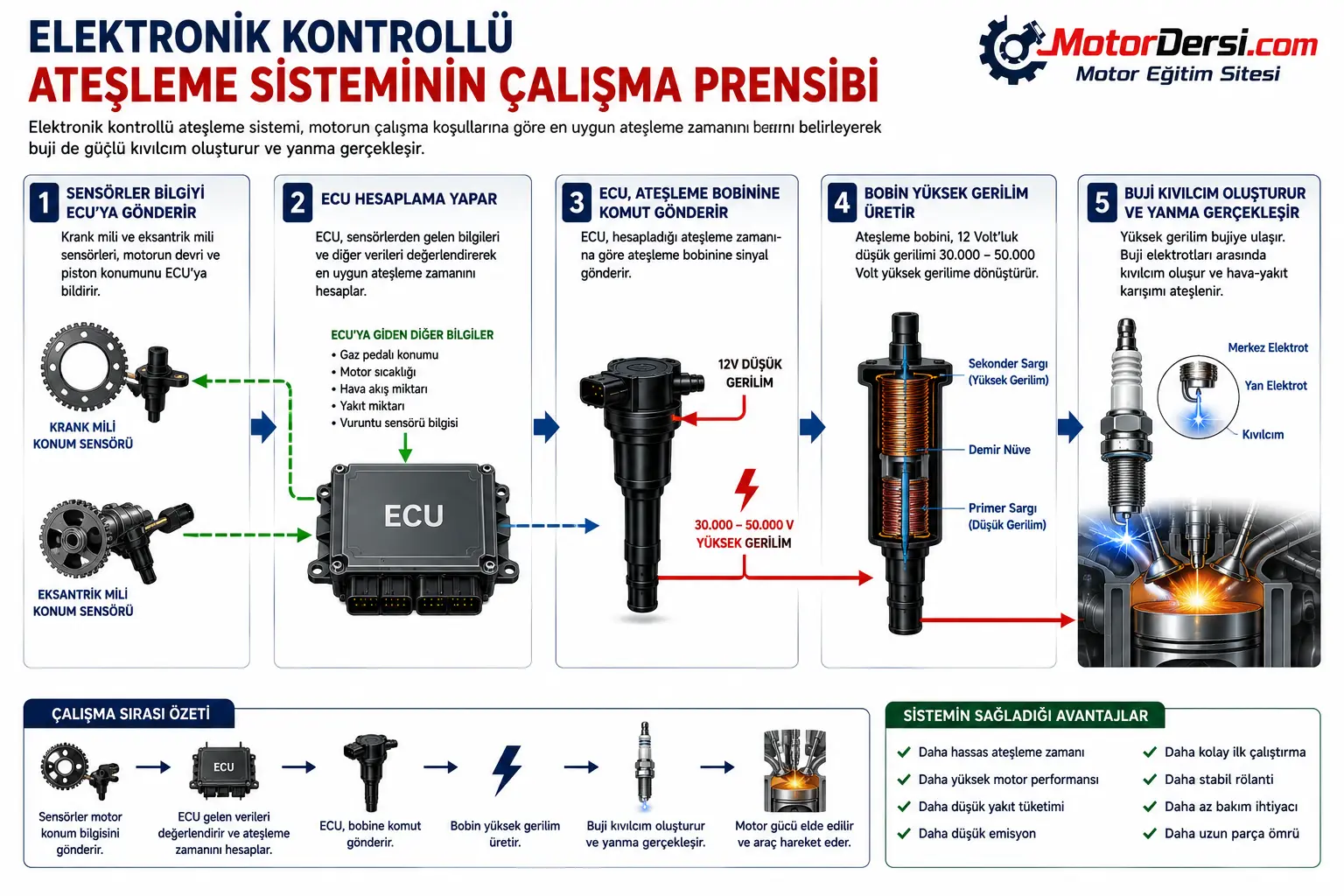

Elektronik Kontrollü Ateşleme Sisteminin Çalışması

Sistemin çalışma sırası şu şekildedir:

1. Motorun Konumu Belirlenir

Krank mili sensörü ve eksantrik mili sensörü motorun hangi konumda olduğunu ECU’ya bildirir.

Bu sensörler sayesinde ECU;

• Motor devrini,
• Piston konumunu,
• Silindirin sıkıştırma zamanını

sürekli takip eder.

2. ECU Hesaplama Yapar

Motor kontrol ünitesi;

• Motor devri,
• Gaz pedalı konumu,
• Motor sıcaklığı,
• Hava miktarı,
• Yakıt miktarı,
• Vuruntu bilgileri

gibi birçok veriyi değerlendirir.

Bu bilgiler doğrultusunda kıvılcımın ne zaman oluşacağını hesaplar.

3. Ateşleme Bobini Devreye Girer

ECU ateşleme bobinine komut gönderir.

Bobin;

• Aküden gelen 12 Volt gerilimi,
• 20.000 ila 50.000 Volt arasında yüksek gerilime dönüştürür.

Bu yüksek gerilim bujilere gönderilir.

4. Buji Kıvılcım Oluşturur

Bujinin elektrotları arasında oluşan yüksek gerilim havayı iyonlaştırır.

Bunun sonucunda kıvılcım meydana gelir.

Kıvılcım hava-yakıt karışımını ateşler ve yanma gerçekleşir.

Elektronik Kontrollü Ateşleme Sisteminin Avantajları

Elektronik kontrollü sistemlerin sağladığı avantajlar şunlardır:

• Daha hassas ateşleme zamanı
• Daha yüksek motor gücü
• Yakıt tasarrufu
• Daha düşük emisyon
• Daha kolay ilk çalıştırma
• Daha az bakım ihtiyacı
• Daha uzun parça ömrü
• Daha stabil rölanti

Bu özellikler hibrit araçlarda yakıt ekonomisini önemli ölçüde artırmaktadır.

Elektronik Kontrollü Ateşleme Sistemi Parçaları

Akü

Sistemin enerji kaynağıdır.

Motor çalışmadığında ateşleme sistemine gerekli elektrik enerjisini sağlar.

Zayıf akü;

• Zor çalışma,
• Tekleme,
• Düzensiz ateşleme

gibi problemlere neden olabilir.

Motor Kontrol Ünitesi (ECU)

Ateşleme sisteminin beynidir.

Sensörlerden aldığı verileri değerlendirerek ateşleme zamanını belirler.

ECU aynı zamanda arızaları hafızasına kaydeder.

Krank Mili Konum Sensörü

Motor devrini ve piston konumunu algılar.

Bu sensör arızalanırsa:

• Motor çalışmayabilir.
• Ateşleme gerçekleşmeyebilir.
• Arıza lambası yanabilir.

Eksantrik Mili Konum Sensörü

Silindirlerin ateşleme sırasını ECU’ya bildirir.

Yakıt püskürtme ve ateşleme zamanlamasında önemli rol oynar.

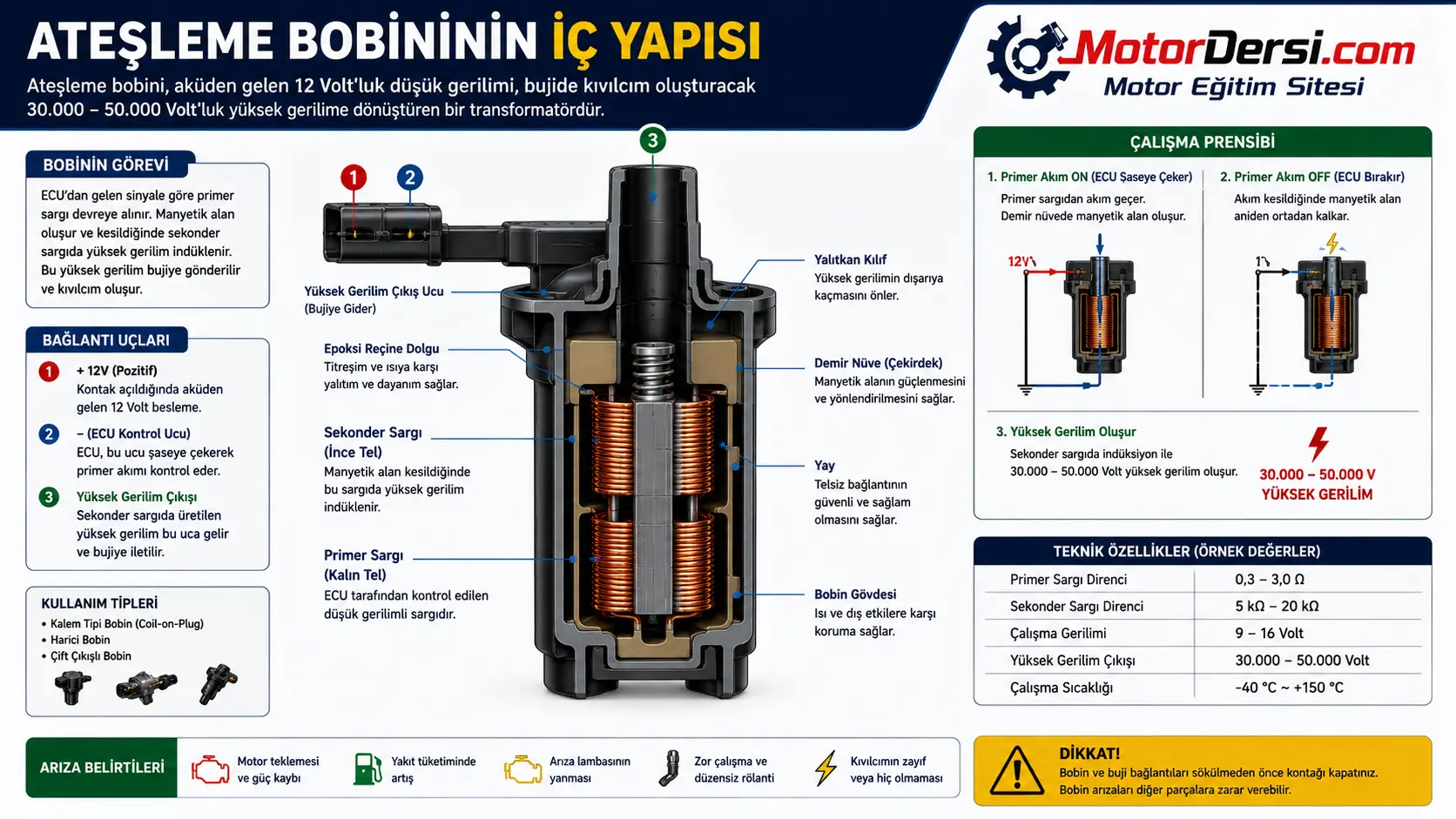

Ateşleme Bobini

Ateşleme sisteminin en önemli parçalarından biridir.

Düşük gerilimi yüksek gerilime dönüştürür.

Modern hibrit araçlarda genellikle:

• Kalem tipi bobin
• Coil-on-plug sistemi

kullanılır.

Bu sistemde her silindirin üzerinde ayrı bobin bulunur.

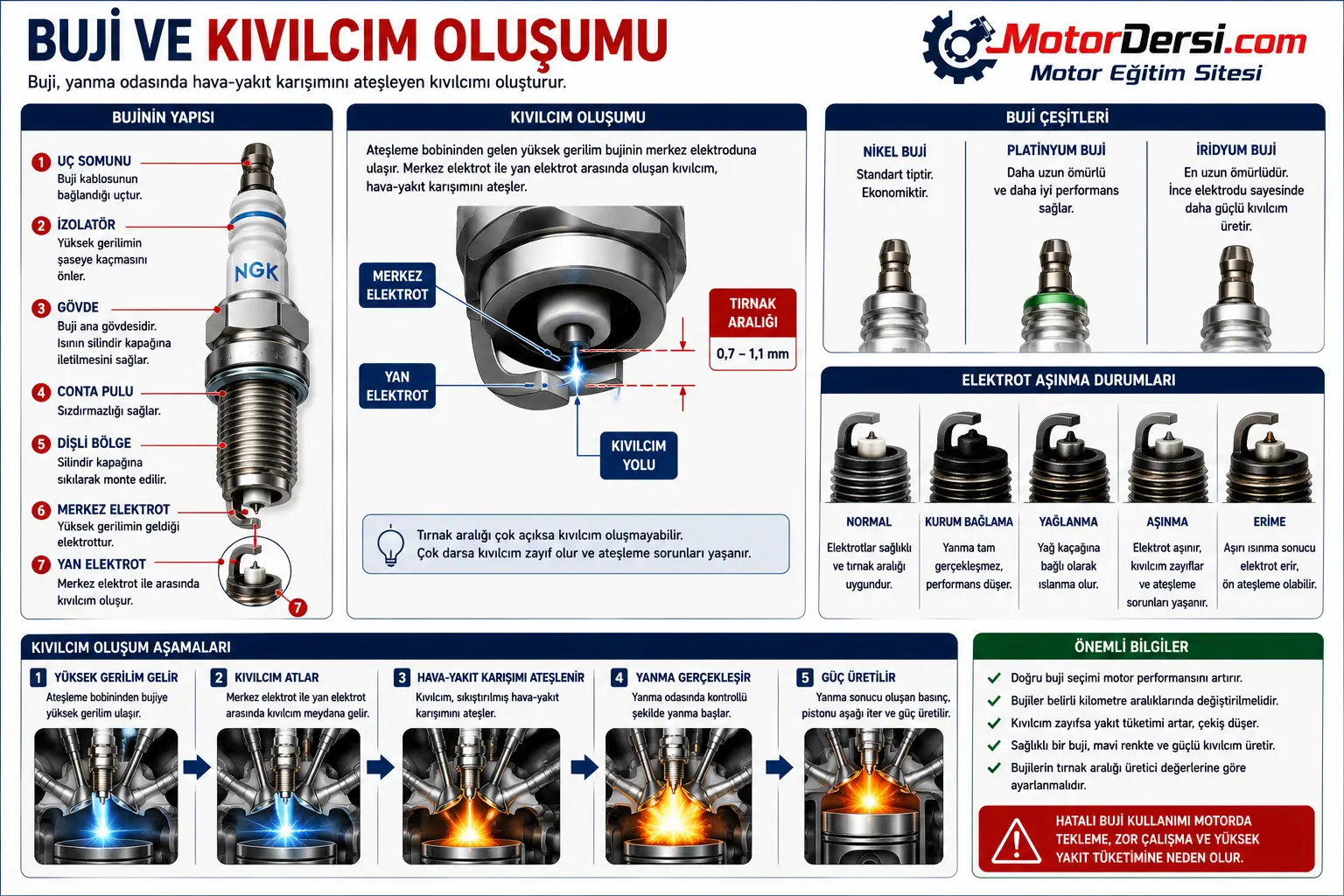

Buji

Yanma odasında kıvılcım oluşturan parçadır.

Bujiler;

• Nikel
• Platin
• İridyum

malzemelerden üretilebilir.

İridyum bujiler daha uzun ömürlüdür.

Elektronik Kontrollü Ateşleme Sisteminde Sık Karşılaşılan Arızalar

En yaygın arızalar şunlardır:

Buji Arızaları

• Elektrot aşınması
• Kurum bağlama
• Yağlanma
• Çatlama

Belirtileri:

• Motor teklemesi
• Yakıt tüketiminde artış
• Performans düşüklüğü

Ateşleme Bobini Arızaları

Belirtileri:

• Silindir kesmesi
• Zor çalışma
• Arıza lambası yanması
• Çekiş düşüklüğü

Sensör Arızaları

Belirtileri:

• Motorun çalışmaması
• Düzensiz çalışma
• Yakıt sarfiyatında artış

Kablo ve Soket Problemleri

• Oksitlenme
• Gevşeme
• Kırılma

sistemin düzgün çalışmasını engelleyebilir.

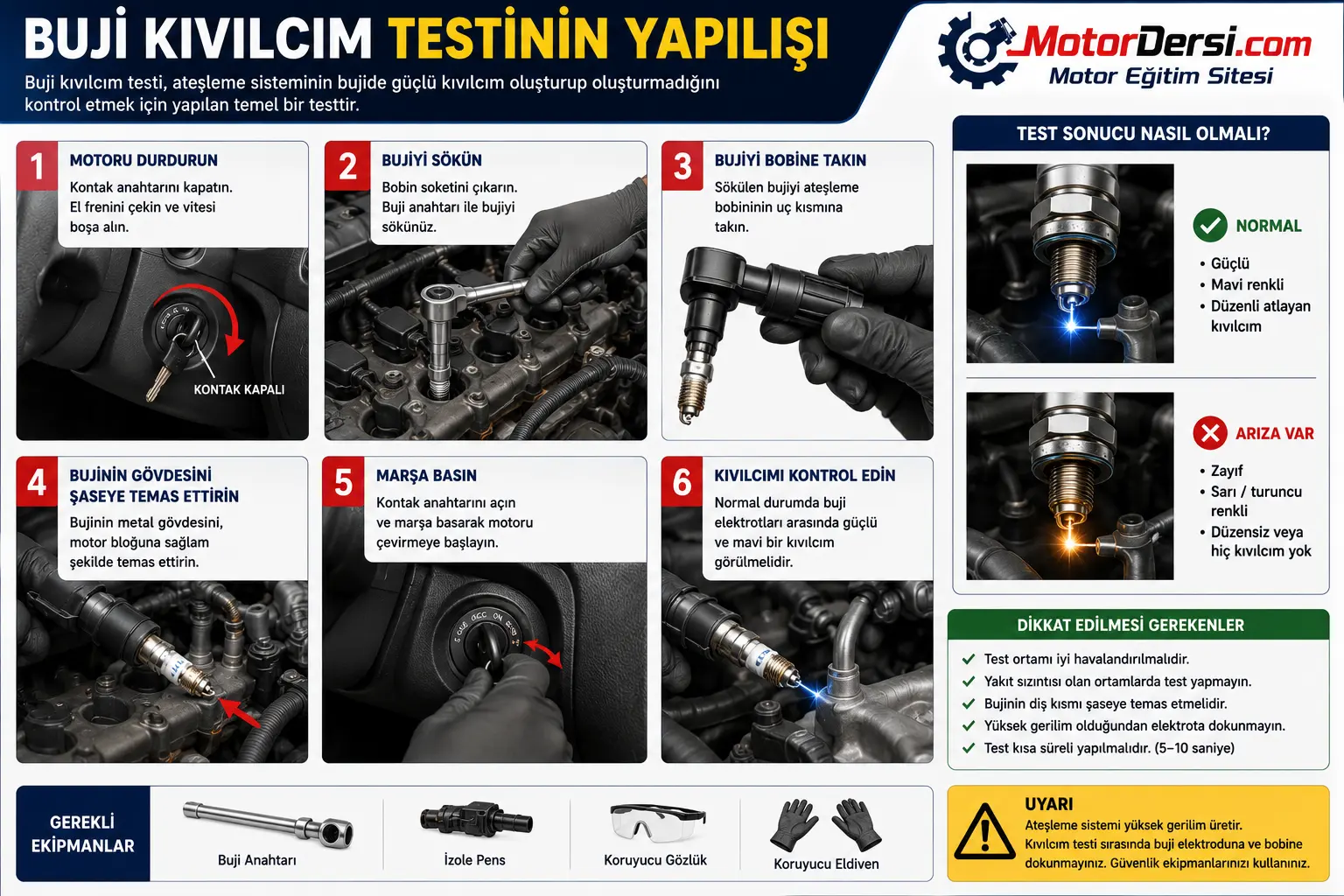

Buji Kıvılcım Testi Nasıl Yapılır?

Elektronik kontrollü ateşleme sistemlerinde en sık yapılan kontrollerden biri kıvılcım testidir.

Testin Amacı

Bujinin kıvılcım oluşturup oluşturmadığını belirlemektir.

Gerekli Ekipmanlar

• Buji anahtarı
• İzole pense
• Koruyucu gözlük
• Kıvılcım test cihazı

Uygulama Aşamaları

1. Motor Durdurulur

Kontak kapatılır.

2. Buji Sökülür

Uygun buji anahtarı kullanılarak buji çıkarılır.

3. Buji Bobine Takılır

Sökülen buji tekrar bobine bağlanır.

4. Gövde Şaseye Temas Ettirilir

Buji gövdesi motor bloğuna temas ettirilir.

5. Marş Basılır

Motor çevrilir.

6. Kıvılcım Kontrol Edilir

Normal durumda:

• Güçlü,
• Mavi renkli,
• Düzenli

bir kıvılcım görülmelidir.

Sarı veya zayıf kıvılcım arızaya işaret eder.

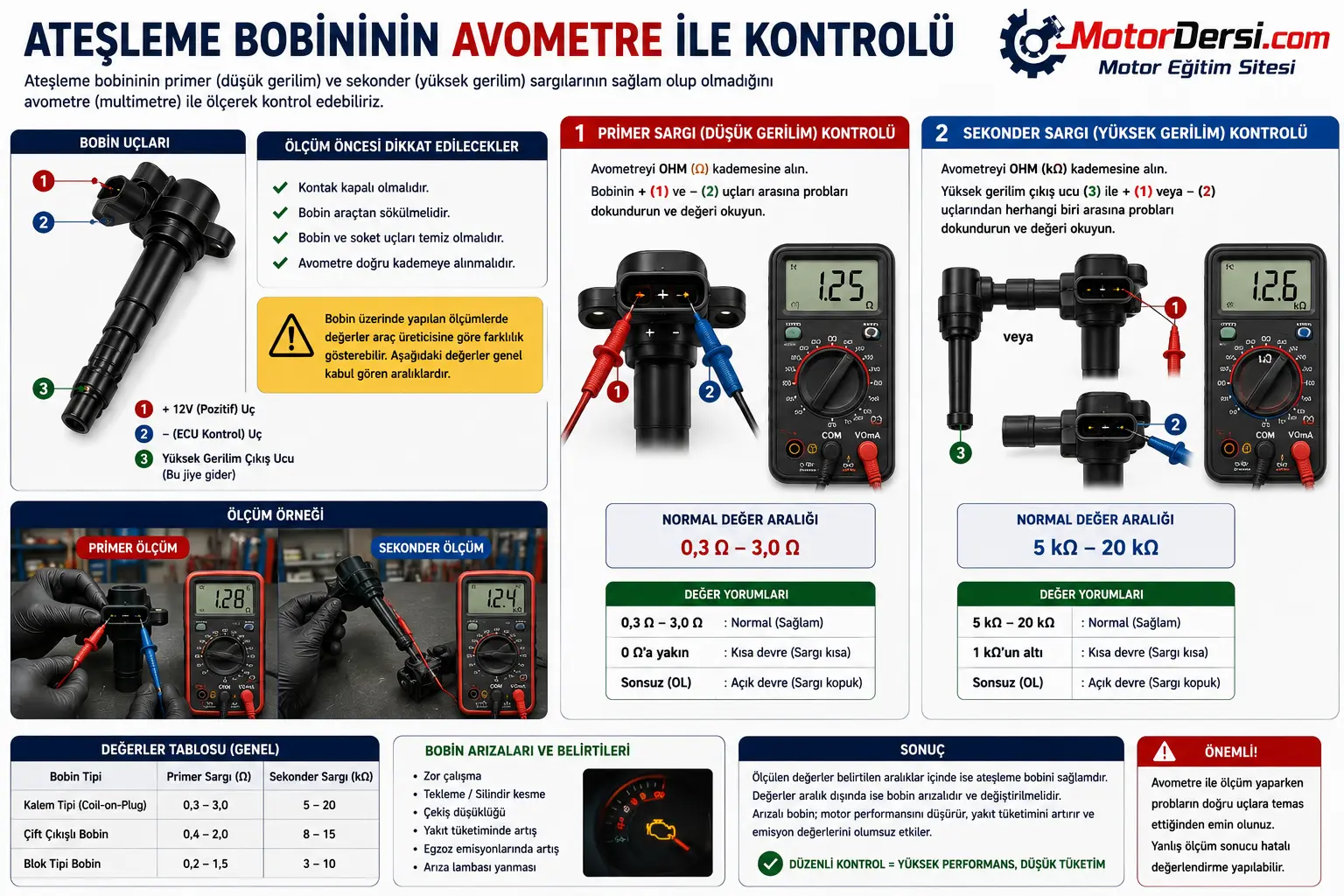

Ateşleme Bobininin Avometre ile Kontrolü

Ateşleme bobinlerinin durumu avometre yardımıyla ölçülebilir.

Bu işlem bobin sargılarında kopukluk veya kısa devre olup olmadığını gösterir.

Primer Sargı Kontrolü

Avometre ohm kademesine alınır.

Primer uçlar arasında ölçüm yapılır.

Genellikle:

0,3 Ω – 3 Ω

arasında değer okunur.

Araç üreticisinin verileri esas alınmalıdır.

Sekonder Sargı Kontrolü

Bobinin yüksek gerilim çıkışı ile primer uçlar arasında ölçüm yapılır.

Genellikle:

5 kΩ – 20 kΩ

arasında direnç değeri görülür.

Sonsuz direnç görülmesi sargı kopukluğunu gösterir.

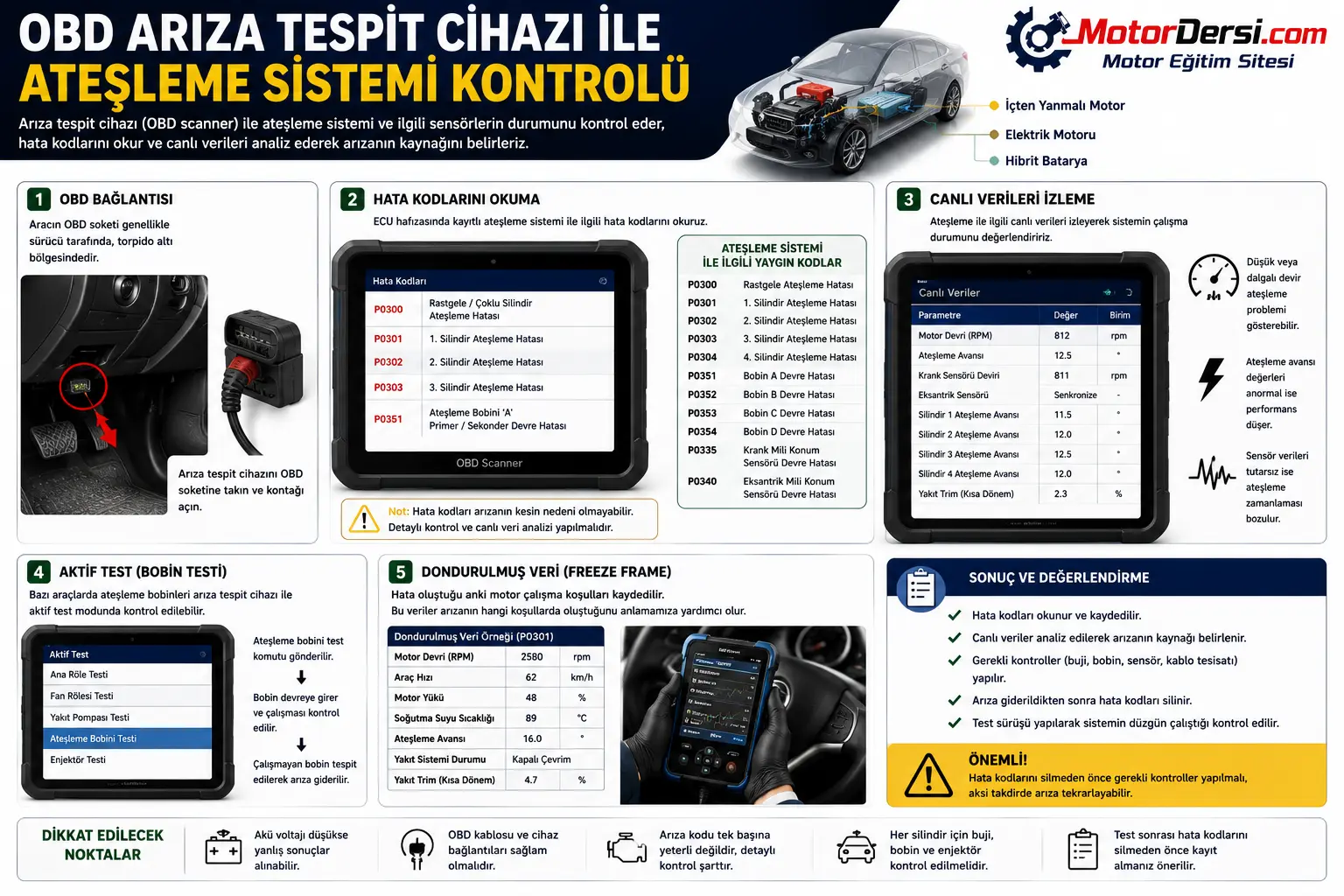

Arıza Tespit Cihazı ile Kontrol

Modern hibrit araçlarda ateşleme sistemi kontrollerinin önemli kısmı arıza tespit cihazı ile yapılmaktadır.

OBD Soketine Bağlantı

Arıza tespit cihazı aracın OBD bağlantı noktasına takılır.

Arıza Kodlarının Okunması

ECU hafızasında kayıtlı hata kodları görüntülenir.

Örnek hata kodları:

• P0300 → Rastgele ateşleme hatası
• P0301 → 1. silindir ateşleme hatası
• P0302 → 2. silindir ateşleme hatası
• P0351 → Ateşleme bobini devresi arızası

Canlı Veri İzleme

Canlı veri ekranında;

• Motor devri
• Ateşleme avansı
• Sensör değerleri

incelenebilir.

Bu sayede arıza daha hızlı tespit edilir.

Buji Değişimi Nasıl Yapılır?

Belirli kilometre sonunda veya arıza durumunda buji değişimi yapılmalıdır.

Güvenlik Önlemleri

• Motor soğuk olmalıdır.
• Kontak kapalı olmalıdır.
• Koruyucu ekipman kullanılmalıdır.

Değişim İşlemi

1. Bobin sökülür.
2. Buji anahtarı ile eski buji çıkarılır.
3. Yeni buji kontrol edilir.
4. Tırnak aralığı incelenir.
5. Buji yerine takılır.
6. Tork değerine göre sıkılır.
7. Bobin yerine monte edilir.

Ateşleme Bobininin Değişimi

Arızalı bobinler değiştirilerek sistem yeniden çalışır hale getirilir.

Değişim Basamakları

1. Kontak kapatılır.
2. Akü kutup başı sökülür.
3. Bobin soketi çıkarılır.
4. Sabitleme vidaları sökülür.
5. Eski bobin çıkarılır.
6. Yeni bobin takılır.
7. Soket bağlantısı yapılır.
8. Motor çalıştırılarak kontrol edilir.

Hibrit Araçlarda Ateşleme Sisteminin Önemi

Hibrit araçlarda içten yanmalı motor sürekli çalışmaz.

Araç;

• Elektrik modunda ilerleyebilir,
• Dur-kalk yapabilir,
• Motoru sık sık yeniden çalıştırabilir.

Bu nedenle ateşleme sisteminin hızlı ve güvenilir çalışması gerekir.

Ateşleme sisteminde oluşacak küçük bir arıza bile;

• Yakıt tüketimini artırabilir,
• Emisyon değerlerini yükseltebilir,
• Motor performansını düşürebilir,
• Hibrit sistem verimliliğini azaltabilir.

Bu nedenle düzenli kontrol ve bakım büyük önem taşımaktadır.

Sonuç

Elektronik kontrollü ateşleme sistemleri, hibrit araçlarda kullanılan benzinli motorların verimli çalışmasını sağlayan en önemli sistemlerden biridir. ECU tarafından yönetilen bu sistem; sensörler, ateşleme bobinleri ve bujiler yardımıyla doğru zamanda güçlü bir kıvılcım oluşturarak yanmanın gerçekleşmesini sağlar.

Mesleki ve Teknik Anadolu Liseleri ile MESEM öğrencileri için bu sistemin çalışma mantığını anlamak oldukça önemlidir. Çünkü günümüzde servislerde karşılaşılan araçların büyük bölümü elektronik kontrollü ateşleme sistemleri kullanmaktadır. Buji kıvılcım testi, ateşleme bobini ölçümü, arıza tespit cihazı kullanımı ve parça değişim işlemlerini doğru şekilde uygulayabilen bir teknisyen, modern hibrit araçların bakım ve onarımında önemli bir avantaj elde edecektir.
