Hibrit Araç Ateşleme Bobini Nedir? Çalışması, Kontrolü ve Arızaları

Hibrit araçlarda motor yönetim sistemi, benzinli motorun en verimli şekilde çalışmasını sağlayan birçok elektronik ve mekanik parçadan oluşur. Bu sistem içerisinde en önemli ateşleme elemanlarından biri ateşleme bobinidir. Ateşleme bobini, aküden gelen düşük voltajı binlerce volta yükselterek bujinin kıvılcım oluşturmasını sağlar. Güçlü ve doğru zamanda oluşan kıvılcım sayesinde hava-yakıt karışımı yanar ve motor çalışır.

Hibrit araçlarda elektrik motoru bulunsa da birçok hibrit modelde benzinli motor da görev yapmaktadır. Bu nedenle ateşleme sistemi ve ateşleme bobini hibrit araçlarda da büyük önem taşır. Ateşleme bobininde meydana gelen küçük bir arıza bile motor performansını düşürebilir, yakıt tüketimini artırabilir ve egzoz emisyonlarını yükseltebilir.

Bu yazıda ateşleme bobininin yapısı, çalışma prensibi, avometre ile kontrolü, kıvılcım testi, osiloskop ile kontrolü, arızaları ve değişimi ayrıntılı olarak anlatılacaktır.

Ateşleme Bobini Nedir?

Ateşleme bobini, 12 Volt akü gerilimini yaklaşık 20.000 ile 60.000 Volt arasındaki yüksek gerilime dönüştüren elektromanyetik bir transformatördür.

Bu yüksek gerilim bujiye gönderilir ve buji elektrotları arasında kıvılcım oluşur. Oluşan kıvılcım ise silindir içerisindeki sıkıştırılmış hava-yakıt karışımını ateşler.

Motorun düzgün çalışabilmesi için;

• Kıvılcım yeterince güçlü olmalıdır.
• Kıvılcım doğru zamanda oluşmalıdır.
• Her silindirde eşit enerji bulunmalıdır.

Bu görevlerin tamamında ateşleme bobini önemli rol oynar.

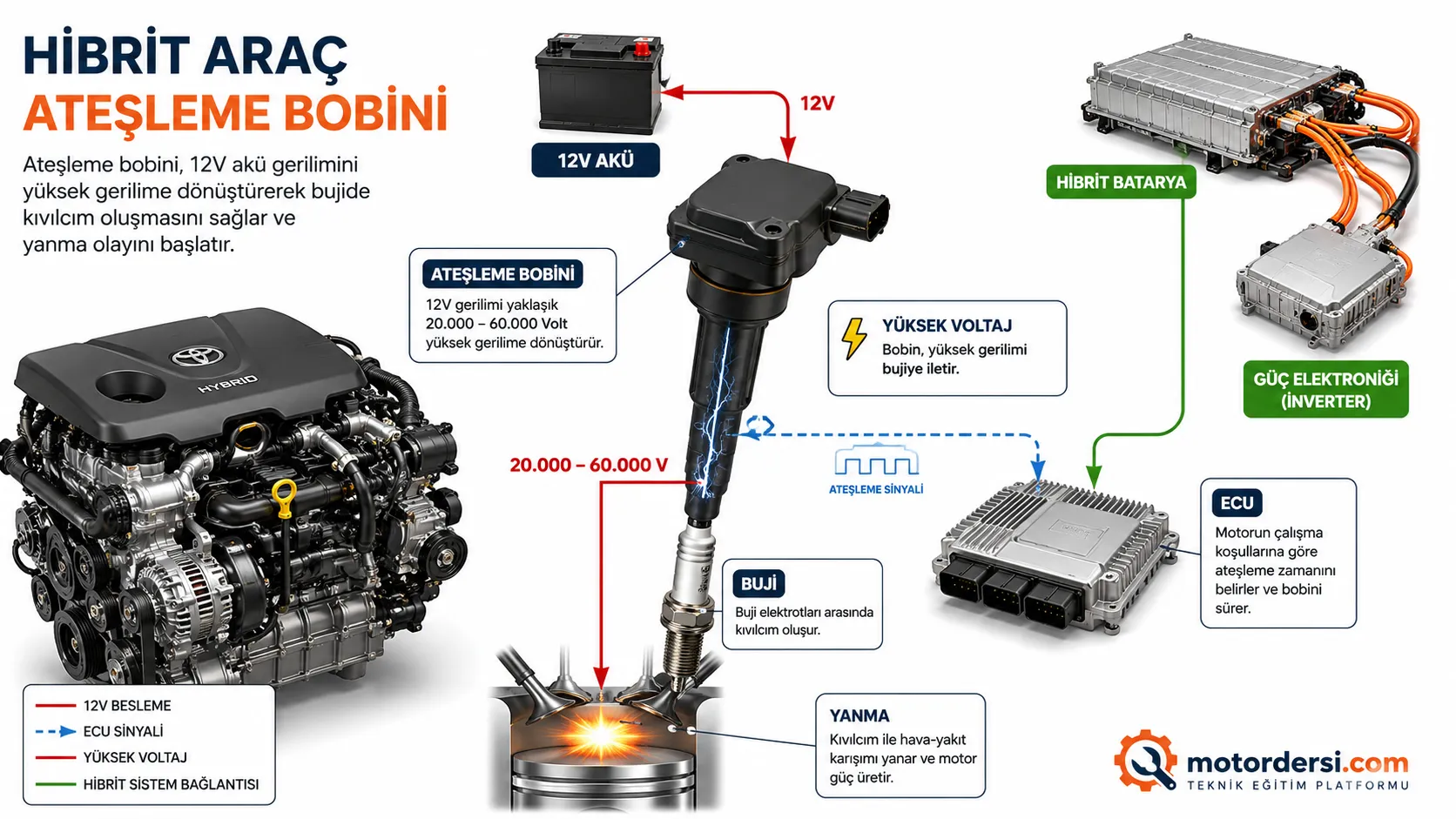

Hibrit Araçlarda Ateşleme Bobininin Önemi

Tam elektrikli araçlarda ateşleme sistemi bulunmaz.

Ancak;

• Mild Hybrid (MHEV)
• Full Hybrid (HEV)
• Plug-in Hybrid (PHEV)

araçlarda benzinli motor bulunduğu için ateşleme bobini kullanılmaktadır.

Motor kontrol ünitesi (ECU), motor yükünü, devir bilgisini ve sensörlerden gelen verileri değerlendirerek bobinin ne zaman ateşleme yapacağını belirler.

Hibrit sistemlerde motor sık sık durup yeniden çalıştığından ateşleme bobini normal araçlara göre daha fazla çalışma çevrimine maruz kalabilir.

Ateşleme Bobininin Görevleri

Ateşleme bobini aşağıdaki görevleri yerine getirir.

• Akü voltajını yükseltmek
• Bujilere yüksek voltaj göndermek
• Yanmanın başlamasını sağlamak
• Motor performansını artırmak
• Yakıt tüketimini azaltmak
• Egzoz emisyonlarını düşürmek
• Motorun sarsıntısız çalışmasını sağlamak

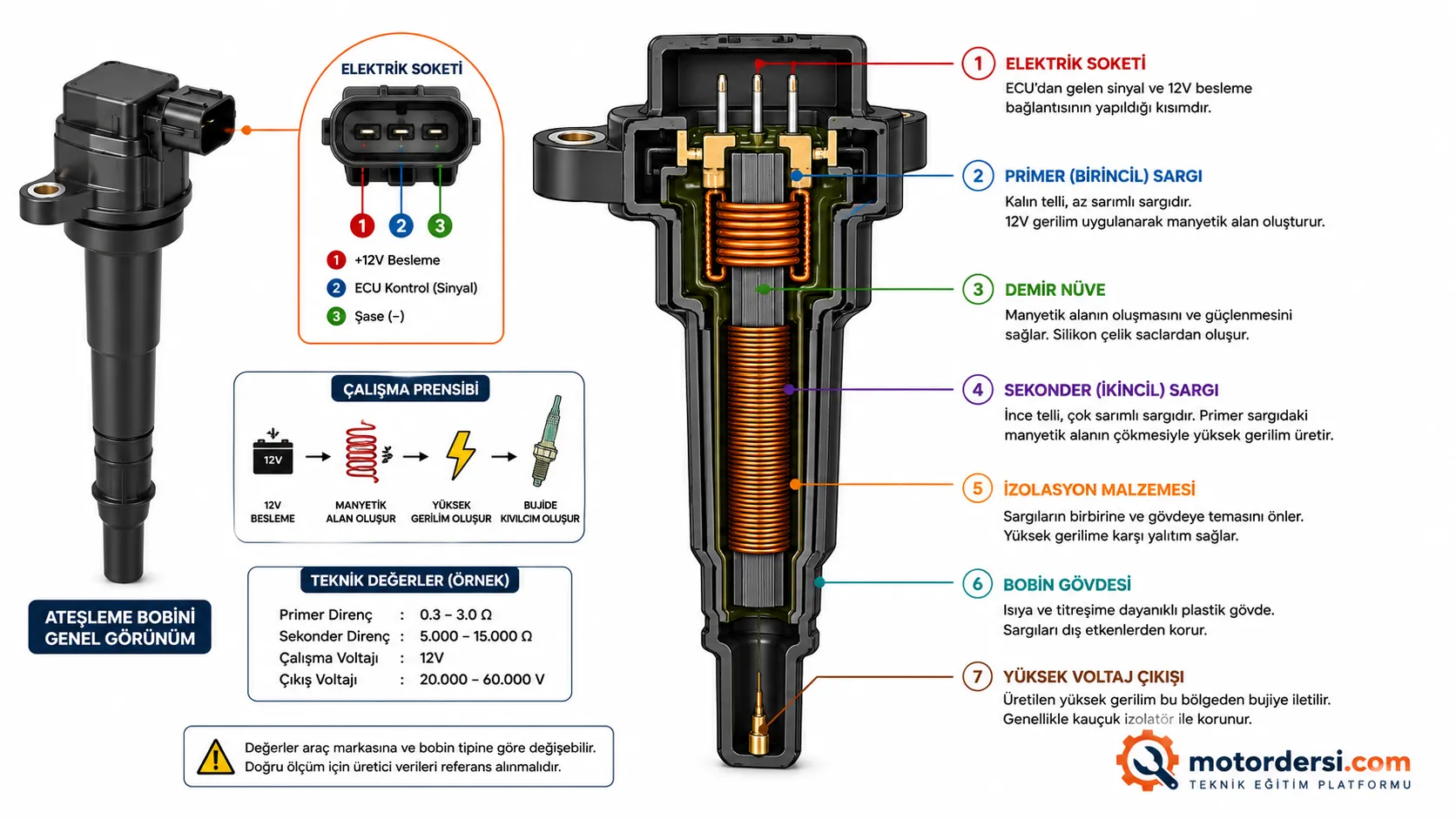

Ateşleme Bobininin Yapısı

Bir ateşleme bobini aşağıdaki parçalardan oluşur.

Primer (Birincil) Sargı

Kalın telli ve az sarımlıdır.

12 Volt akü gerilimi bu sargıya uygulanır.

Direnci oldukça düşüktür.

Sekonder (İkincil) Sargı

İnce telli ve binlerce sarımdan oluşur.

Primer sargıda oluşan manyetik alanın çökmesiyle yüksek gerilim üretir.

Direnci primer sargıya göre oldukça yüksektir.

Demir Nüve

Manyetik alanın oluşmasını sağlar.

Manyetik akıyı güçlendirerek yüksek voltaj üretimini kolaylaştırır.

İzolasyon Malzemesi

Yüksek voltajın dışarı kaçmasını önler.

Bobinin güvenli çalışmasını sağlar.

Bobin Gövdesi

Isıya dayanıklı plastik veya epoksi reçineden üretilir.

Titreşim ve sıcaklığa karşı koruma sağlar.

Elektrik Soketi

ECU ile bobin arasındaki elektrik bağlantısını sağlar.

Yüksek Voltaj Çıkışı

Bujiye giden yüksek gerilim burada oluşur.

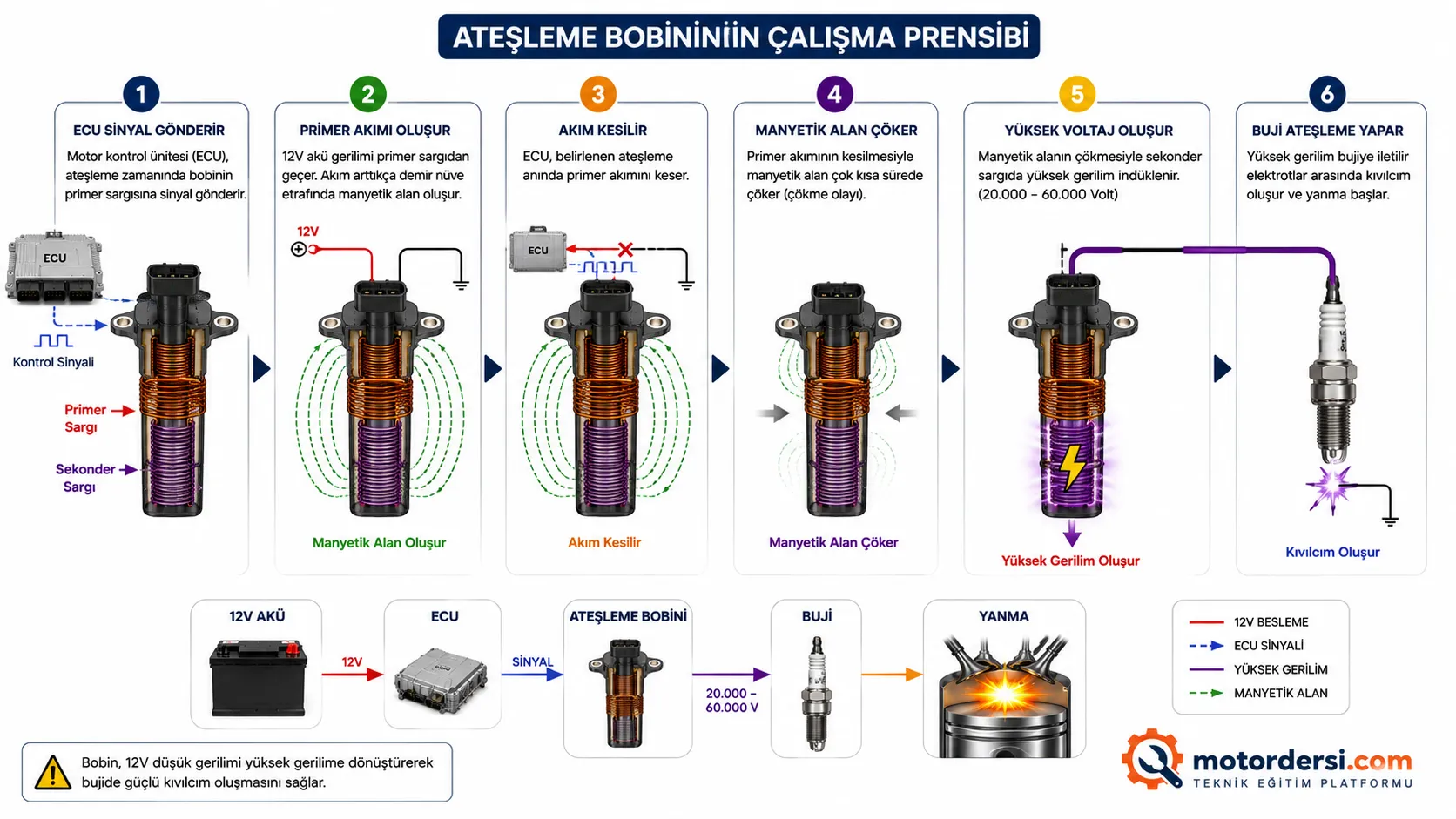

Ateşleme Bobininin Çalışma Prensibi

Çalışma sırası şu şekildedir.

1. ECU Bobini Enerjilendirir

Motor kontrol ünitesi primer sargıya 12 Volt uygular.

2. Manyetik Alan Oluşur

Primer sargı üzerinden akım geçmeye başlar.

Demir nüve çevresinde güçlü bir manyetik alan oluşur.

3. ECU Akımı Keser

ECU tam ateşleme anında primer akımını keser.

4. Manyetik Alan Çöker

Manyetik alan çok kısa sürede yok olur.

5. Yüksek Voltaj Oluşur

Manyetik alanın çökmesi sonucu sekonder sargıda 20.000–60.000 Volt arasında gerilim oluşur.

6. Buji Ateşleme Yapar

Yüksek voltaj bujiye ulaşır.

Buji elektrotları arasında kıvılcım oluşur.

Yakıt-hava karışımı yanmaya başlar.

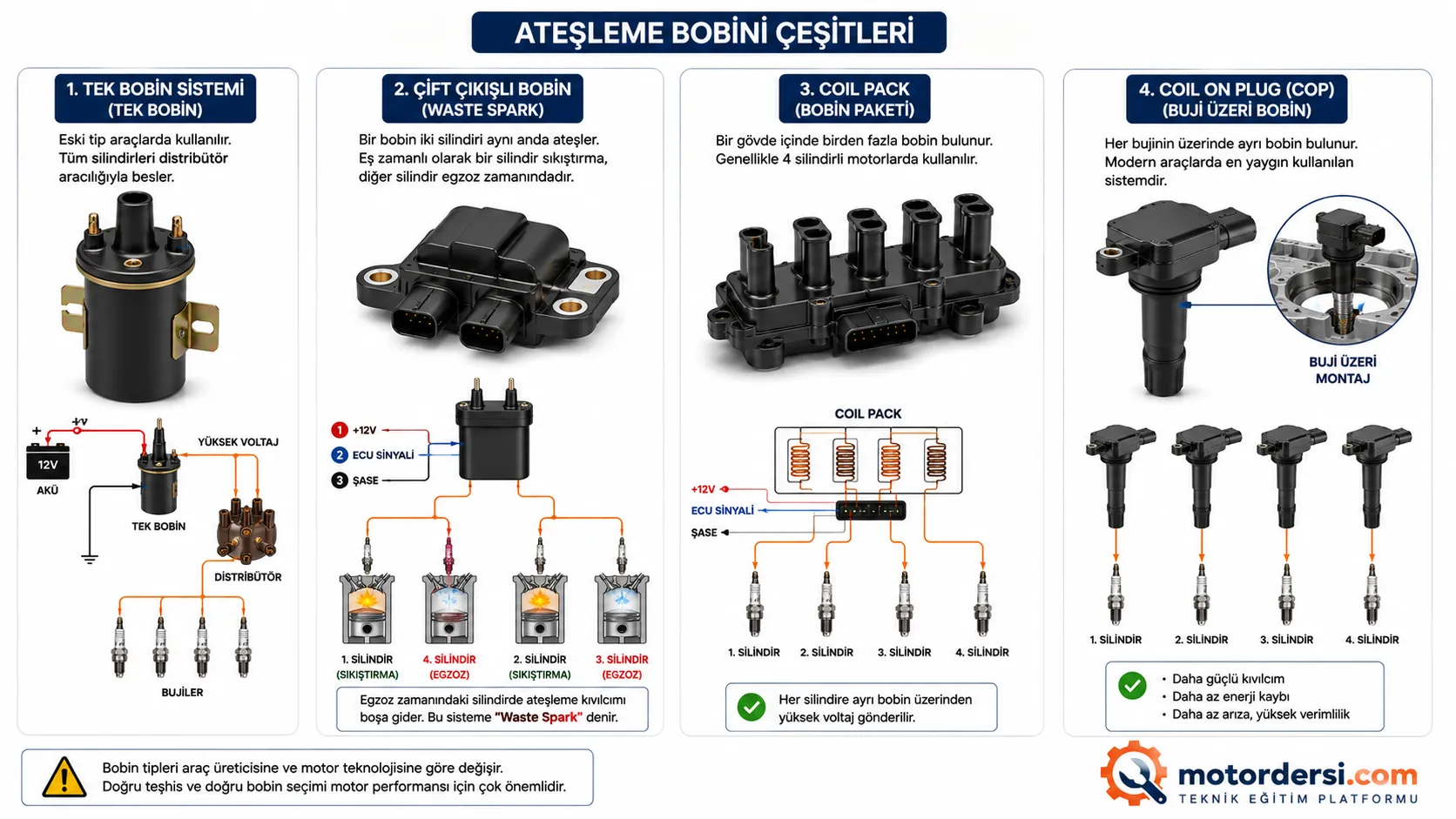

Ateşleme Bobini Çeşitleri

Tek Bobinli Sistem

Eski araçlarda kullanılır.

Bir bobin tüm silindirleri besler.

Çift Çıkışlı Bobin

İki silindiri aynı anda ateşler.

Waste Spark sistemi olarak bilinir.

Coil Pack

Bir gövde içerisinde birden fazla bobin bulunur.

Coil On Plug (COP)

Modern hibrit araçlarda en yaygın kullanılan sistemdir.

Her bujinin üzerinde ayrı bobin bulunur.

Avantajları;

• Daha güçlü kıvılcım
• Daha az enerji kaybı
• Daha az arıza
• Daha düşük emisyon

Ateşleme Bobini Arıza Belirtileri

Motor Teklemesi

Motor teklemesi yani vuruntu en yaygın belirtidir.

Bir veya daha fazla silindir ateşleme yapamaz.

Performans Düşüklüğü

Araç hızlanmakta zorlanır.

Yokuş performansı azalır.

Yakıt Tüketiminin Artması

Yanma tamamlanamadığı için daha fazla yakıt tüketilir.

Motor Arıza Lambası

ECU ateşleme hatasını algılar.

Motor arıza lambası yanabilir.

Egzoz Patlamaları

Yanmamış yakıt egzozda yanabilir.

Rölanti Dalgalanması

Motor düzensiz çalışır.

İlk Çalıştırmada Zorlanma

Soğuk motorda daha belirgin görülür.

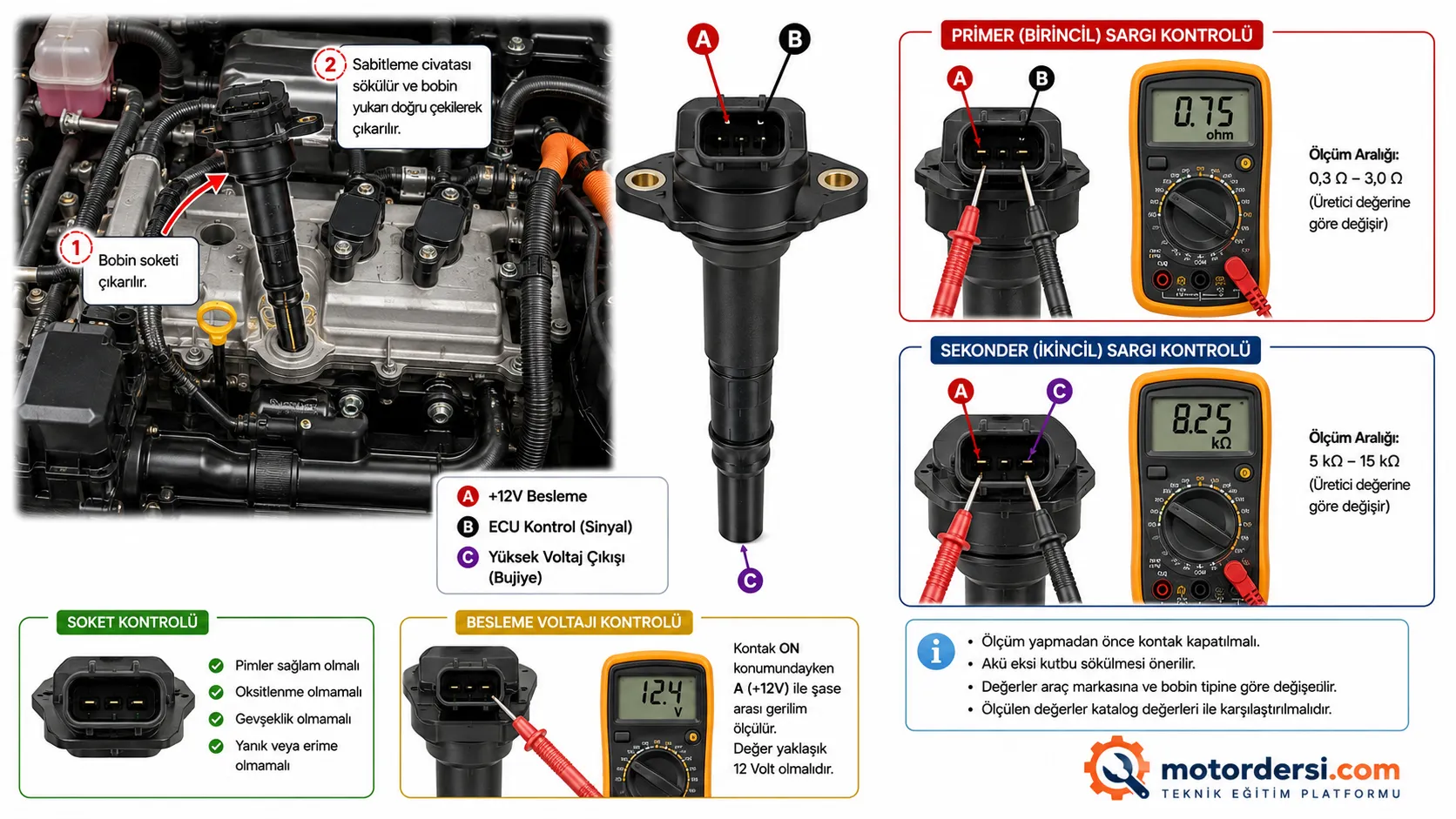

Ateşleme Bobininin Avometre ile Kontrolü

Avometre kullanılarak bobinin primer ve sekonder sargıları ölçülebilir.

Güvenlik Önlemleri

Motor durdurulur.

Kontak kapatılır.

Akünün eksi kutbu sökülmesi tavsiye edilir.

Bobin soketi çıkarılır.

Primer Sargı Ölçümü

Avometre Ohm kademesine alınır.

Primer uçları ölçülür.

Genellikle;

0,3 Ω ile 3 Ω arasında değer okunur.

Üretici katalog değeri esas alınmalıdır.

Direnç sonsuz çıkıyorsa sargı kopmuştur.

Direnç sıfıra yakınsa kısa devre vardır.

Sekonder Sargı Ölçümü

Sekonder çıkış ile primer ucu arasında ölçüm yapılır.

Genellikle;

5.000 Ω ile 15.000 Ω

arasında değer görülür.

Üretici verileri mutlaka kontrol edilmelidir.

Soket Kontrolü

Sokette;

• oksitlenme
• gevşeklik
• yanık izleri

kontrol edilir.

Besleme Voltajı

Kontak açılır.

Besleme ucunda yaklaşık 12 Volt bulunmalıdır.

Düşük voltaj bobinin çalışmasını etkiler.

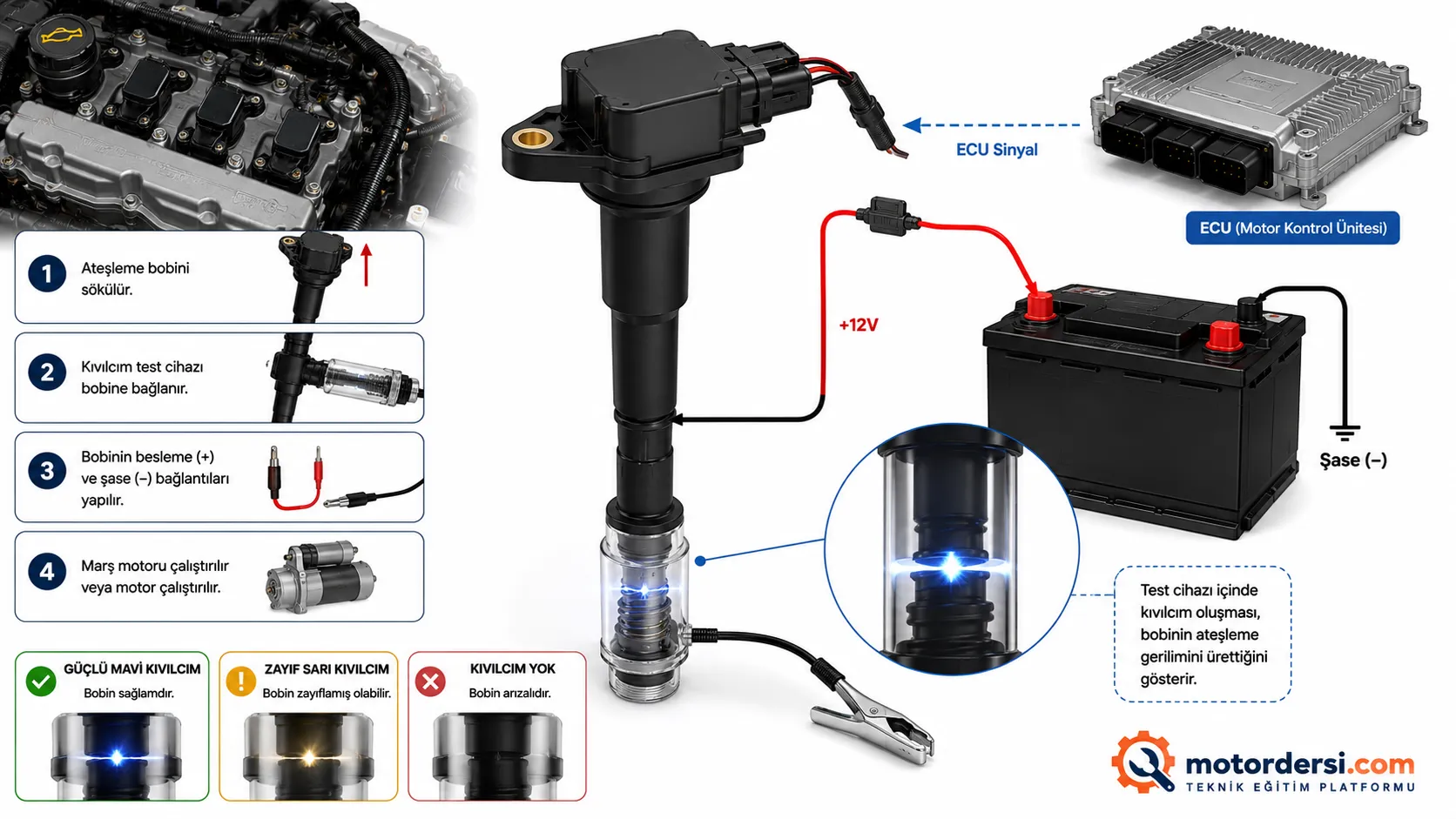

Ateşleme Bobininin Kıvılcım Testi

Bobinin çalışıp çalışmadığını anlamanın en pratik yöntemlerinden biri kıvılcım testidir.

Gerekli Malzemeler

• Kıvılcım test cihazı
• İzole pense
• Koruyucu eldiven

Testin Yapılışı

Bobin sökülür.

Kıvılcım test cihazına bağlanır.

Marş yapılır.

Kıvılcım gözlenir.

Sonuçların Değerlendirilmesi

Mavi ve güçlü kıvılcım

Bobin sağlam olabilir.

Zayıf sarı kıvılcım

Bobin zayıflamış olabilir.

Hiç kıvılcım yok

• Bobin arızalı olabilir.
• ECU sinyali gelmiyor olabilir.
• Krank mili konum sensörü arızalı olabilir.
• Besleme voltajı olmayabilir.

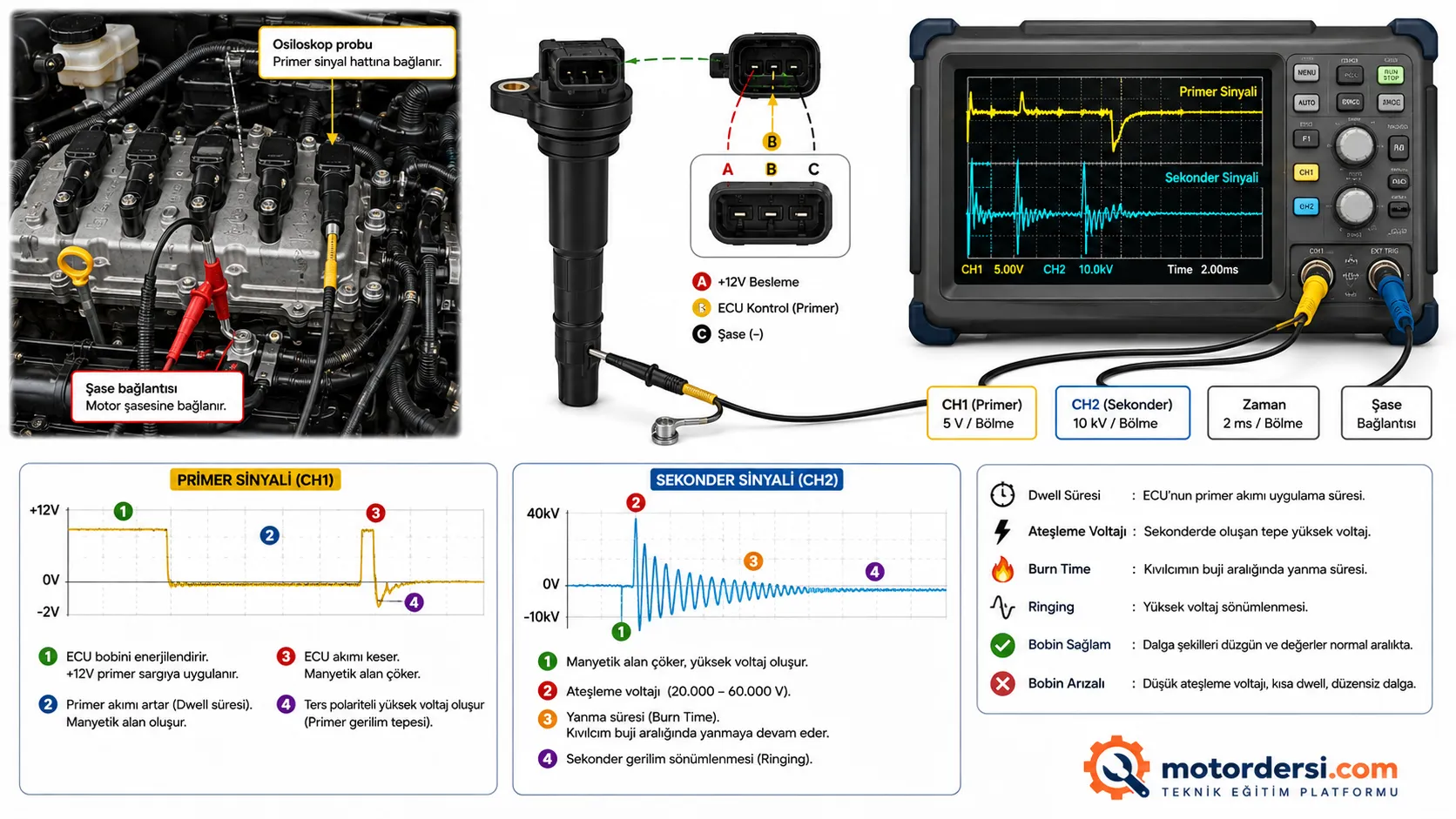

Ateşleme Bobininin Osiloskop ile Kontrolü

Profesyonel servislerde en doğru teşhis yöntemi osiloskoptur.

Osiloskop sayesinde bobinin gerçek çalışma şekli görülebilir.

Osiloskopun Avantajları

• Gerçek zamanlı ölçüm
• Dalga şeklinin incelenmesi
• Ateşleme süresinin görülmesi
• Aralıklı arızaların tespiti

Ölçüm Hazırlığı

Motor çalıştırılır.

Osiloskop probu primer hatta bağlanır.

Şase bağlantısı yapılır.

İncelenen Değerler

Primer voltajı

Primer akımı

Dwell süresi

Manyetik alanın çökmesi

Ateşleme voltajı

Yanma süresi

Sağlam Bobin Dalga Şekli

Primer akımı düzgün yükselir.

Kesme anında yüksek voltaj oluşur.

Dalga düzgün görünür.

Arızalı Bobin Dalga Şekli

Düzensiz yükselme

Eksik voltaj

Ani kesilmeler

Düşük ateşleme gerilimi

Dalga bozuklukları

görülebilir.

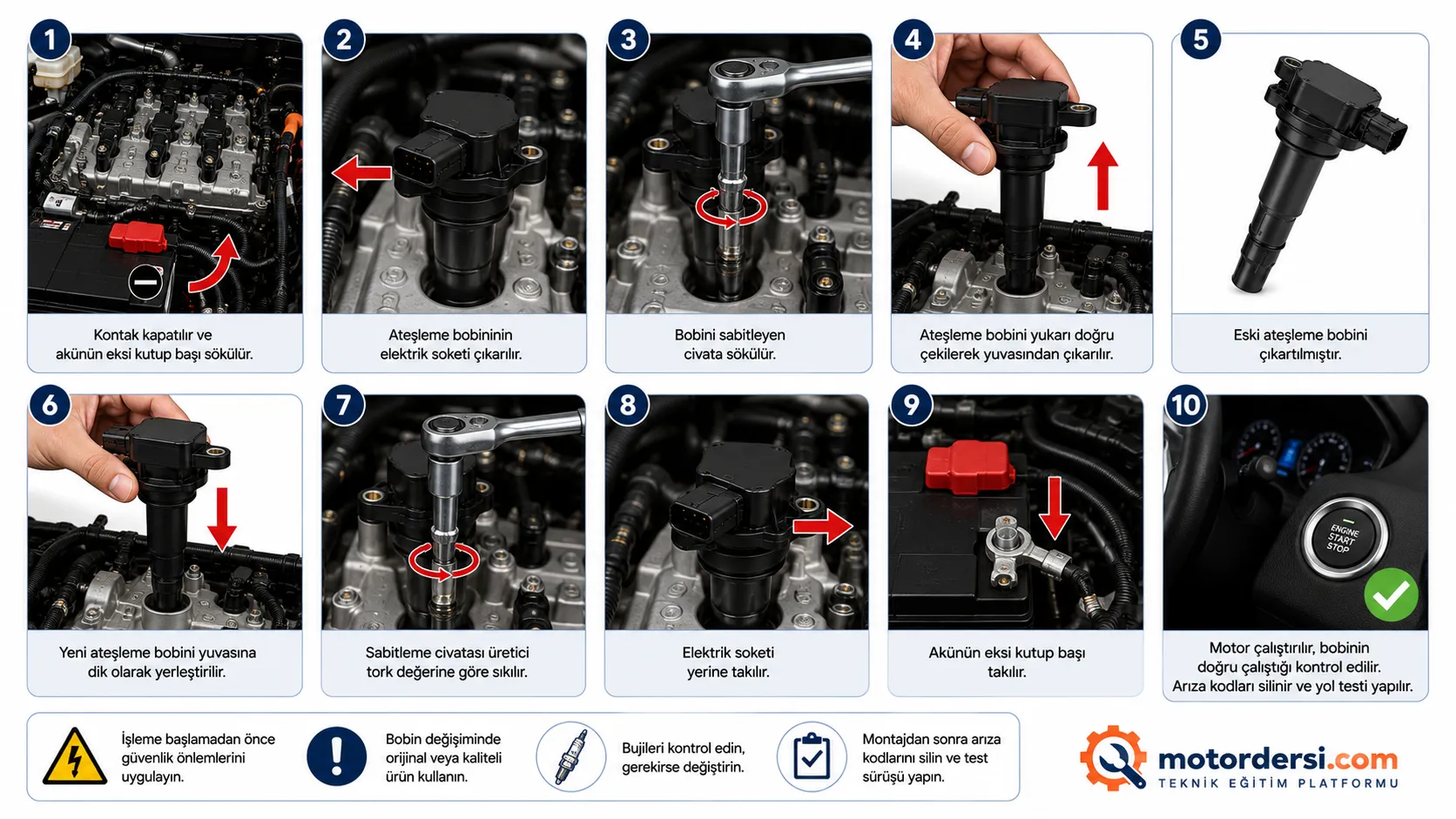

Ateşleme Bobini Değişimi

Bobin arızalıysa tamir edilmez.

Yeni bobin ile değiştirilir.

Gerekli Malzemeler

• Lokma takımı
• Tornavida
• Tork anahtarı
• Yeni bobin

Değişim İşlemi

1. Kontak kapatılır.

2. Akünün eksi kutbu sökülür.

3. Motor kapağı çıkarılır.

4. Bobin soketi sökülür.

5. Sabitleme vidası çıkarılır.

6. Bobin yukarı doğru çekilerek çıkarılır.

7. Yeni bobin yerine yerleştirilir.

8. Vida katalog torkunda sıkılır.

9. Soket bağlanır.

10. Motor çalıştırılarak kontrol edilir.

• Orijinal veya kaliteli eşdeğer ürün kullanılmalıdır.
• Bujiler de kontrol edilmelidir.
• Soketlerde oksit olmamalıdır.
• Tork değerlerine uyulmalıdır.
• ECU arıza kodları silinmelidir.
• Yol testi yapılmalıdır.

Ateşleme Bobini Arızasının Motora Etkileri

• Katalitik konvertör zarar görebilir.
• Yakıt tüketimi artar.
• Motor performansı düşer.
• Egzoz emisyonu yükselir.
• Motor teklemesi artar.
• Bujiler kurum bağlayabilir.
• Hibrit sistem verimi azalabilir.

Bu nedenle arıza belirtileri görüldüğünde bobin en kısa sürede kontrol edilmelidir.

Ateşleme Bobini Bakımı

• Soket bağlantıları kontrol edilmelidir.
• Yağ kaçağı varsa giderilmelidir.
• Bujiler zamanında değiştirilmelidir.
• Motor yıkanırken bobinlere su tutulmamalıdır.
• ECU arıza kodları düzenli kontrol edilmelidir.
• Yüksek sıcaklığa maruz kalan bobinler incelenmelidir.

Hibrit Araçlarda Ateşleme Bobini Kontrollerinde İş Güvenliği

• Kişisel koruyucu donanım kullanılmalıdır.
• Motor durdurulmalı ve kontak kapatılmalıdır.
• Üretici servis prosedürleri takip edilmelidir.
• Bobin çalışırken yüksek voltaj çıkışına dokunulmamalıdır.
• Kıvılcım testi sırasında izole ekipman kullanılmalıdır.
• Ölçü aletlerinin sağlam ve kalibre edilmiş olmasına dikkat edilmelidir.

Bu kurallara uyulması hem teknisyenin güvenliği hem de aracın elektronik sistemlerinin korunması açısından büyük önem taşır.

Sonuç

Ateşleme bobini, hibrit araçlarda bulunan benzinli motorun güvenilir ve verimli çalışmasını sağlayan temel ateşleme sistemi elemanlarından biridir. Aküden gelen düşük gerilimi yüksek voltaja dönüştürerek bujide güçlü bir kıvılcım oluşturur ve yanma olayını başlatır. Bobinin sağlıklı çalışması; motor performansı, yakıt ekonomisi, emisyon değerleri ve sürüş konforu üzerinde doğrudan etkilidir.

Motor dersi olarak tavsiye ve söylemimiz, mesleki eğitim alan öğrencilerin ateşleme bobininin çalışma prensibini iyi kavraması, avometre ile primer ve sekonder sargı dirençlerini doğru ölçebilmesi, kıvılcım testini güvenli şekilde uygulayabilmesi ve osiloskop dalga şekillerini yorumlayabilmesi önemli bir mesleki kazanımdır. Ayrıca arızalı bir bobinin doğru yöntemlerle değiştirilmesi ve değişim sonrasında gerekli kontrollerin yapılması, modern hibrit araçların bakım ve onarımında temel beceriler arasında yer almaktadır.
