Hibrit Araç Motor Yönetim Sistemi Nedir? Yapısı, Çalışma Prensibi ve Görevleri

Günümüzde otomotiv sektöründe yakıt tüketimini azaltmak, çevreye verilen zararı en aza indirmek ve sürüş performansını artırmak amacıyla geliştirilen hibrit araç teknolojileri hızla yaygınlaşmaktadır. Hibrit araçların yüksek verimlilikle çalışabilmesi ise yalnızca içten yanmalı motor veya elektrik motorunun başarısına değil, bu iki güç kaynağını kusursuz şekilde yöneten hibrit araç motor yönetim sistemine bağlıdır.

Hibrit araç motor yönetim sistemi; içten yanmalı motor, elektrik motoru, yüksek gerilim bataryası, invertör, jeneratör ve diğer elektronik kontrol üniteleri arasında sürekli veri alışverişi yaparak aracın her koşulda en verimli şekilde çalışmasını sağlayan gelişmiş bir elektronik kontrol sistemidir.

Klasik benzinli veya dizel motorlarda motor kontrol ünitesi (ECU) yalnızca motorun çalışmasını yönetirken, hibrit araçlarda buna ek olarak elektrik motorunun devreye alınması, bataryanın şarj edilmesi, rejeneratif frenleme, enerji dağılımı ve sürüş modlarının yönetimi gibi çok daha karmaşık işlemler de gerçekleştirilmektedir.

Bu nedenle hibrit araçlarda motor yönetim sistemi, aracın adeta beyni olarak görev yapmaktadır.

Hibrit Araç Motor Yönetim Sisteminin Amacı

Hibrit araçlarda temel amaç yalnızca aracı hareket ettirmek değildir. Asıl hedef, mümkün olan en düşük yakıt tüketimi ile en yüksek performansı elde ederken emisyon değerlerini minimum seviyede tutmaktır.

Motor yönetim sistemi bunu gerçekleştirebilmek için yüzlerce sensörden gelen bilgileri milisaniyeler içerisinde değerlendirir.

Sistem sürekli olarak;

• Motor devrini,
• Araç hızını,
• Gaz pedalı konumunu,
• Batarya doluluk oranını,
• Motor sıcaklığını,
• Emisyon değerlerini,
• Elektrik motorunun yükünü,
• Şanzıman durumunu,
• Yol eğimini,
• Frenleme miktarını,
• Direksiyon açısını

hesaplayarak hangi güç kaynağının kullanılacağına karar verir.

Böylece sürücü herhangi bir işlem yapmadan araç, çalışma şartlarına göre en uygun sürüş moduna otomatik olarak geçebilir.

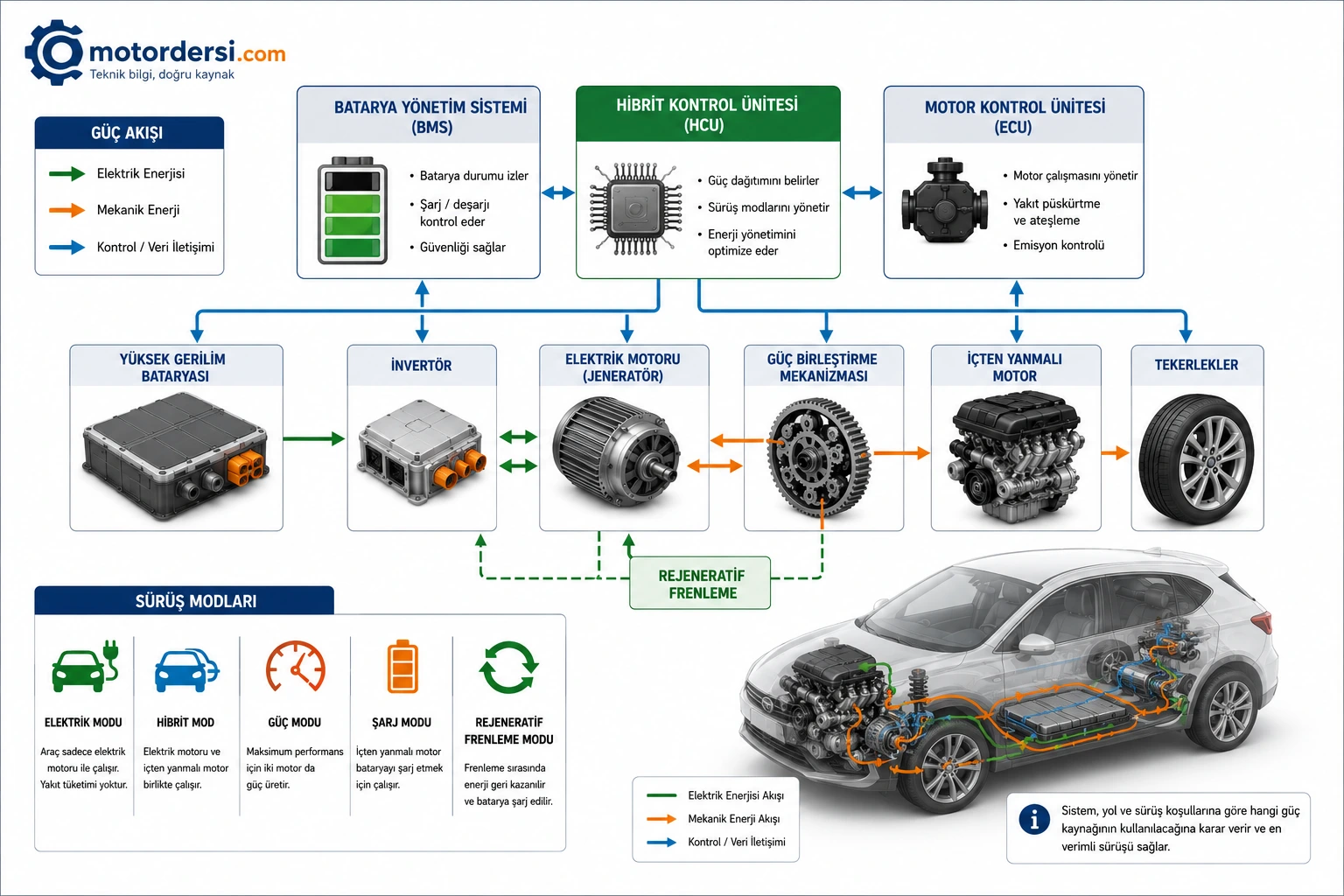

Hibrit Araç Motor Yönetim Sisteminin Çalışma Prensibi

Hibrit araçlarda enerji yönetimi tamamen elektronik kontrol üniteleri tarafından gerçekleştirilmektedir.

Araç çalıştırıldığı anda kontrol sistemi onlarca farklı sensörden veri toplamaya başlar.

Bu bilgiler;

• Motor Kontrol Ünitesi (Engine Control Unit)
• Hibrit Kontrol Ünitesi (Hybrid Control Unit)
• Batarya Yönetim Sistemi (Battery Management System)
• Güç Kontrol Ünitesi (Power Control Unit)
• İnvertör Kontrol Ünitesi

arasında sürekli paylaşılır.

Bu kontrol üniteleri saniyede binlerce hesaplama yaparak en uygun çalışma modunu belirler.

Örneğin araç ilk hareket ettiğinde batarya doluluk seviyesi yeterliyse yalnızca elektrik motoru çalıştırılır. Böylece yakıt tüketimi ve egzoz emisyonu oluşmaz.

Araç hızlandığında sistem elektrik motorunun tek başına yeterli olmadığını algılar ve içten yanmalı motoru devreye alır.

Yokuş çıkarken iki motor birlikte çalışarak maksimum tork üretir.

Sabit hızda seyir sırasında sistem motor yükünü azaltarak yakıt ekonomisi sağlar.

Frenleme sırasında ise elektrik motoru jeneratör gibi çalışır ve ortaya çıkan kinetik enerji elektrik enerjisine dönüştürülerek bataryaya geri gönderilir.

Bu işlem rejeneratif frenleme olarak adlandırılır.

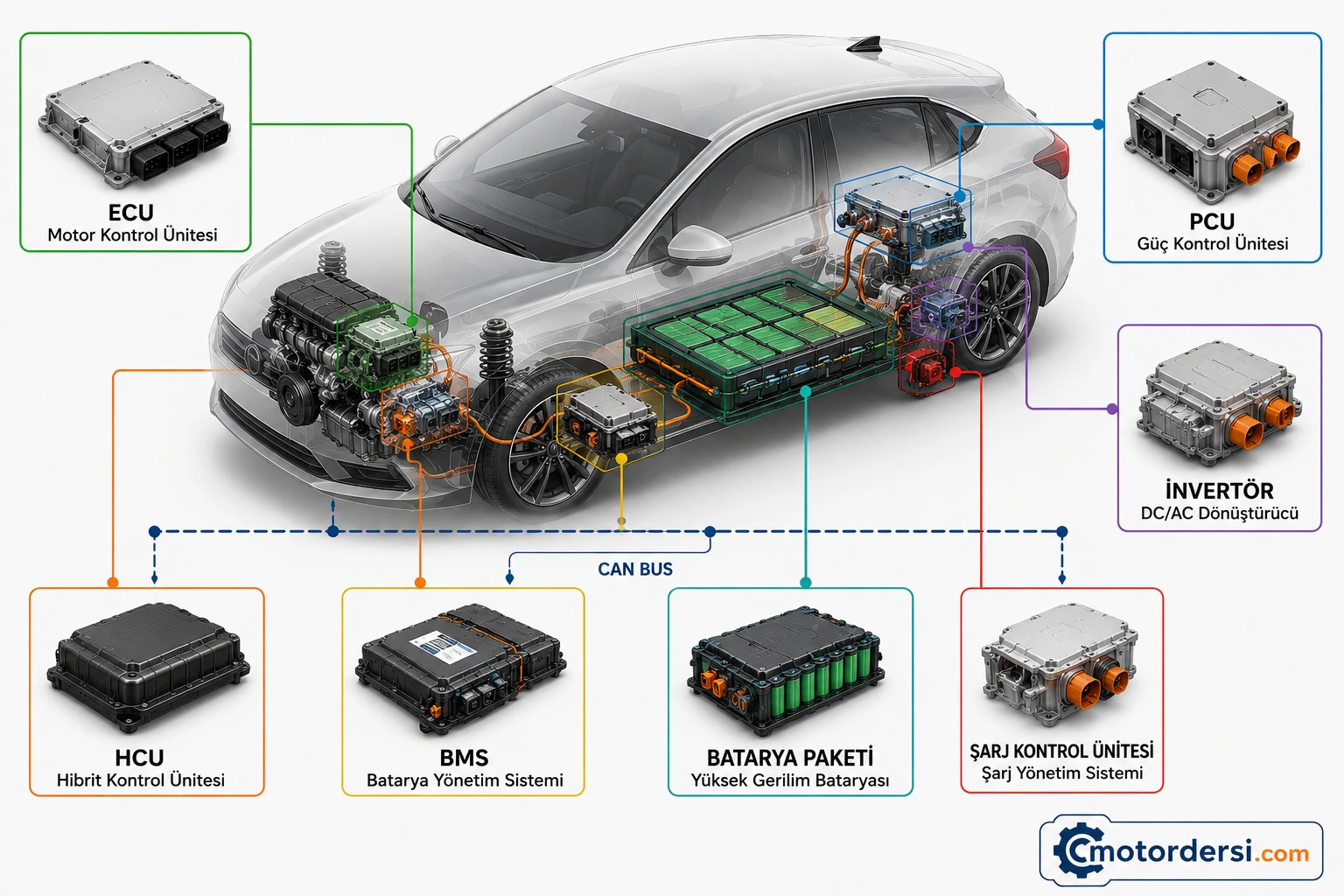

Hibrit Araçlarda Kullanılan Başlıca Kontrol Üniteleri

Motor Kontrol Ünitesi (ECU)

ECU, içten yanmalı motorun tüm çalışma parametrelerini kontrol eder.

Yakıt püskürtme süresi, ateşleme zamanı, emisyon kontrolü, değişken supap zamanlaması ve motor performansı ECU tarafından yönetilir.

Hibrit araçlarda ECU yalnızca motoru değil, hibrit sistem ile koordineli çalışmayı da sağlar.

Hibrit Kontrol Ünitesi (HCU)

Hibrit araçların en önemli elektronik ünitesidir.

Elektrik motoru ile içten yanmalı motor arasında görev paylaşımı yapar.

Araç hangi motorla ilerleyecek?

Elektrik motoru ne zaman devreye girecek?

Batarya ne zaman şarj edilecek?

Motor ne zaman durdurulacak?

Tüm bu kararları HCU verir.

Batarya Yönetim Sistemi (BMS)

Yüksek gerilim bataryasının güvenli çalışmasını sağlar.

Batarya sıcaklığını,

şarj seviyesini,

hücre gerilimlerini,

akım miktarını,

şarj-deşarj hızını

sürekli kontrol eder.

Bataryanın aşırı şarj olmasını veya tamamen boşalmasını engeller.

Güç Kontrol Ünitesi (PCU)

Elektrik enerjisinin yönlendirilmesini sağlar.

Batarya ile elektrik motoru arasındaki enerji akışını düzenler.

İnvertör ve dönüştürücü sistemleri yönetir.

İnvertör

İnvertörler, bataryada bulunan doğru akımı (DC), elektrik motorunun kullanabileceği alternatif akıma (AC) dönüştürür.

Aynı zamanda rejeneratif frenleme sırasında oluşan alternatif akımı tekrar doğru akıma çevirerek bataryanın şarj edilmesini sağlar.

Hibrit Motor Yönetim Sisteminde Sensörlerin Önemi

Motor yönetim sistemi doğru karar verebilmek için sensörlerden gelen bilgilere ihtiyaç duyar.

Sensörlerden herhangi birinin yanlış veri göndermesi sistemin tüm çalışma stratejisini etkileyebilir.

Örneğin;

• Krank mili konum sensörü arızalanırsa motor çalışmayabilir.
• Gaz pedalı konum sensörü arızalanırsa elektrik motoru devreye girmeyebilir.
• Hava akış sensörü yanlış ölçüm yaparsa yakıt tüketimi artabilir.
• Oksijen sensörü arızalanırsa emisyon değerleri yükselir.
• Batarya sıcaklık sensörü arızalanırsa sistem güvenlik amacıyla elektrik motorunu devre dışı bırakabilir.

Bu nedenle hibrit araçlarda sensörlerin doğru çalışması büyük önem taşır.

Hibrit Araçlarda Enerji Yönetimi

Enerji yönetimi hibrit sistemlerin en önemli özelliğidir.

Motor yönetim sistemi her an;

• Bataryada ne kadar enerji bulunduğunu,
• Elektrik motorunun ne kadar güç üreteceğini,
• İçten yanmalı motorun hangi yükte çalışacağını,
• Rejeneratif frenleme sırasında ne kadar enerji geri kazanılacağını

hesaplamaktadır.

Bu sayede araç mümkün olan en yüksek verimle çalışmaktadır.

Enerji yönetim sistemi gereksiz yakıt tüketimini önlediği gibi bataryanın kullanım ömrünü de uzatmaktadır.

Sürüş Modlarının Yönetimi

Hibrit motor yönetim sistemi aracın kullanım durumuna göre farklı sürüş modlarını otomatik olarak seçebilir.

Elektrikli Sürüş Modu

Araç yalnızca elektrik motoruyla hareket eder.

Şehir içi düşük hızlarda tercih edilir.

Yakıt tüketimi gerçekleşmez.

Hibrit Mod

İçten yanmalı motor ile elektrik motoru birlikte çalışır.

En yaygın kullanılan sürüş modudur.

Yakıt ekonomisi ile performans arasında denge sağlar.

Güç Modu

Ani hızlanma gerektiğinde iki motor aynı anda maksimum güç üretir.

Özellikle sollama sırasında kullanılır.

Şarj Modu

Motor çalışırken batarya da şarj edilir.

Batarya seviyesi düştüğünde sistem otomatik olarak bu moda geçebilir.

Rejeneratif Frenleme Modu

Frenleme sırasında oluşan kinetik enerji elektrik enerjisine çevrilerek bataryaya aktarılır.

Bu sayede enerji kaybı önemli ölçüde azaltılır.

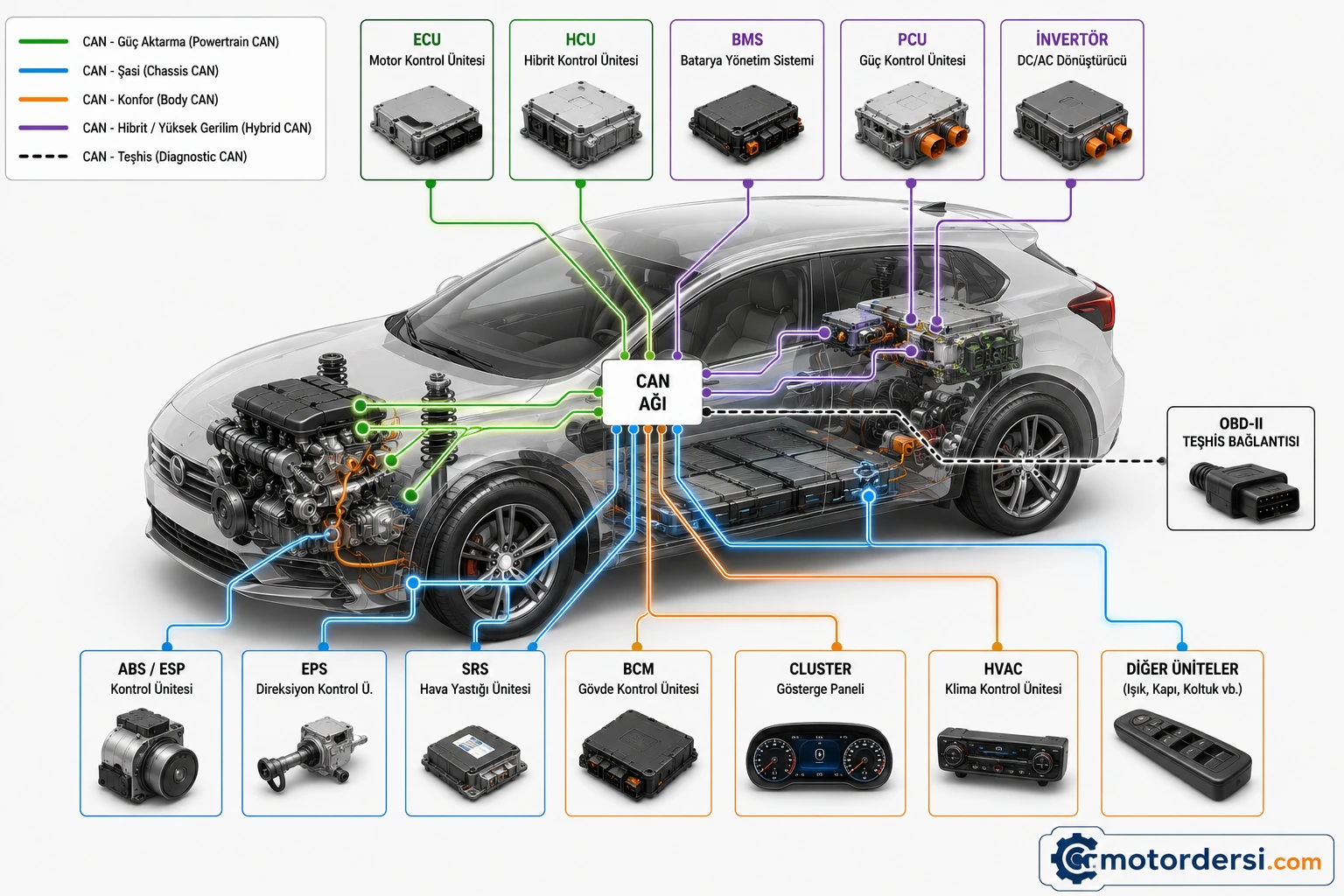

CAN Haberleşme Sistemi

Hibrit araçlarda onlarca elektronik kontrol ünitesi bulunmaktadır.

Bu ünitelerin birbirleriyle haberleşmesi CAN (Controller Area Network) veri yolu üzerinden gerçekleştirilir.

Motor kontrol ünitesi,

hibrit kontrol ünitesi,

şanzıman kontrol ünitesi,

ABS,

ESP,

gösterge paneli,

batarya yönetim sistemi,

şarj kontrol ünitesi, aynı haberleşme ağı üzerinde sürekli veri paylaşmaktadır. Bu sayede sistem tüm bileşenleri senkronize şekilde yönetebilir.

Hibrit Araç Motor Yönetim Sisteminin Avantajları

Doğru çalışan bir hibrit motor yönetim sistemi birçok avantaj sağlar.

• Yakıt tüketimini önemli ölçüde azaltır.
• Egzoz emisyonlarını düşürür.
• Elektrik motorunu en verimli noktada çalıştırır.
• İçten yanmalı motorun gereksiz çalışmasını önler.
• Batarya ömrünü uzatır.
• Rejeneratif frenleme verimini artırır.
• Sürüş konforunu yükseltir.
• Daha sessiz sürüş sağlar.
• Motor performansını artırır.
• Arıza teşhisini kolaylaştırır.

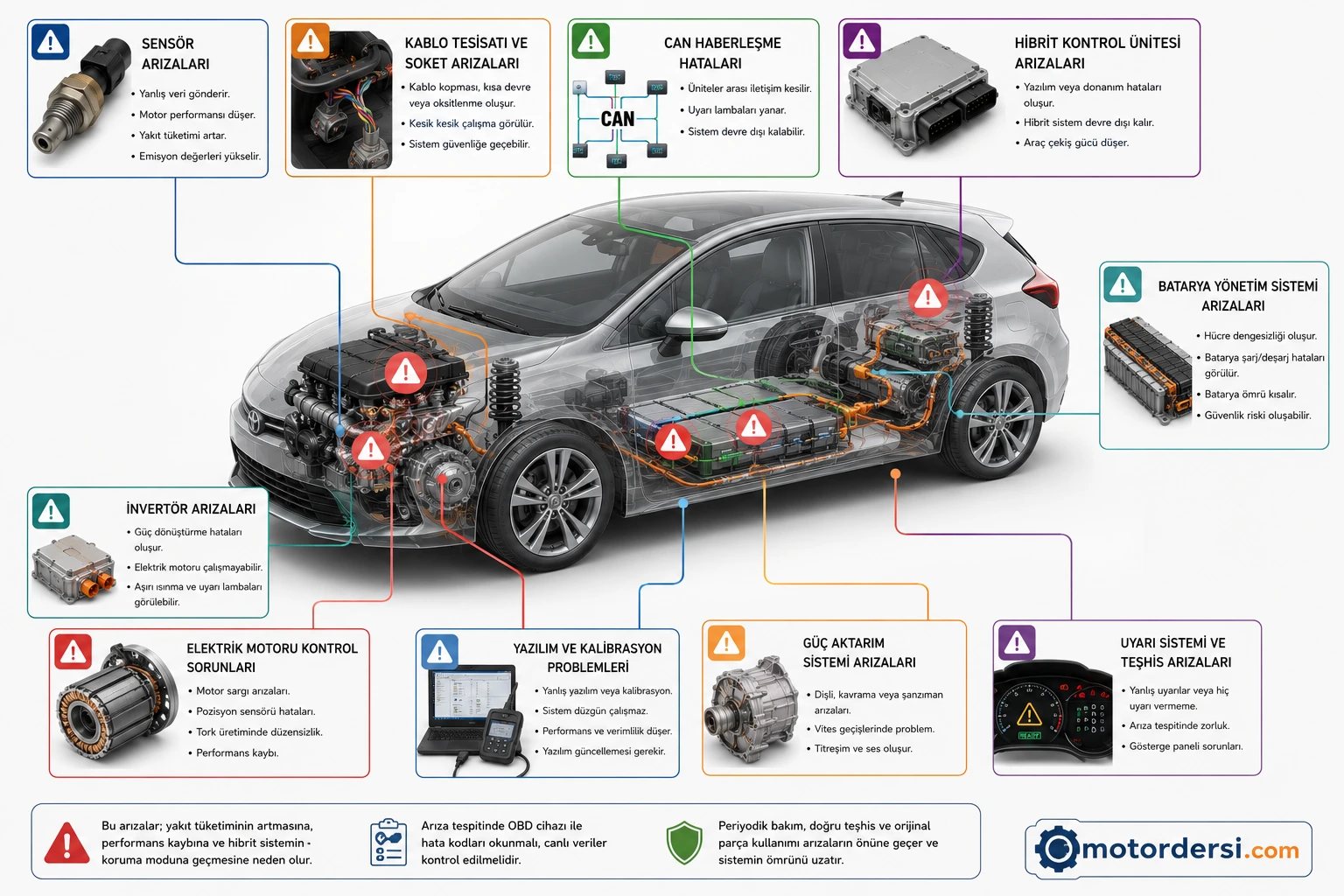

Hibrit Araç Motor Yönetim Sistemlerinde Yaygın Arızalar

Motor yönetim sistemi gelişmiş elektronik bileşenlerden oluştuğu için zamanla bazı arızalar meydana gelebilir.

En sık karşılaşılan problemler şunlardır:

• Sensör arızaları
• CAN haberleşme hataları
• Hibrit kontrol ünitesi arızaları
• Batarya yönetim sistemi arızaları
• İnvertör arızaları
• Elektrik motoru kontrol sorunları
• Yazılım güncelleme problemleri
• Kablo tesisatı ve soket arızaları

Bu tür arızalar genellikle OBD teşhis cihazı kullanılarak tespit edilir ve ilgili hata kodları üzerinden değerlendirilir.

Sonuç

Bu yazımız da motor dersi olarak hibrit araç motor yönetim sistemi, modern otomobillerde içten yanmalı motor ile elektrik motorunun uyum içinde çalışmasını sağlayan gelişmiş bir elektronik kontrol yapısı olduğunu gördük. Bu sistem; sensörlerden aldığı verileri anlık olarak analiz ederek yakıt püskürtme, ateşleme, enerji yönetimi, batarya kontrolü, rejeneratif frenleme ve güç dağılımı gibi kritik işlemleri yönetir.

Yakıt ekonomisi, düşük emisyon, yüksek performans ve sürüş konforu gibi hibrit araçların sunduğu avantajların temelinde, doğru çalışan bir motor yönetim sistemi yer alır. Gelecekte yapay zekâ destekli kontrol algoritmaları ve daha gelişmiş enerji yönetim sistemleri sayesinde hibrit araçların verimliliğinin daha da artması beklenmektedir.
