Ateşleme Devresi (Teknik Döküman)

1. Ateşleme Sisteminin Görevi

Silindir içine alınan hava-yakıt (benzin) karışımını, tam zamanında (ateşleme avansında) buji kıvılcımı ile tutuşturarak yanmasını sağlamaktır.

2. Yanma Özellikleri (Motorun Gücü Nasıl Ortaya Çıkar?)

Güç Nasıl Oluşur?: Silindir içindeki hava-yakıt karışımı yandığı zaman ani bir sıcaklık ve basınç artışı meydana gelir. Bu yüksek basınç pistonu aşağıya doğru hızla iter. Pistonun bu hareketi, biyel kolu üzerinden krank miline iletilir ve motor gücü (tork) üretilmiş olur.
Yanma Süresi: Yanma bir anda olup bitmez, çok hızlı gerçekleşen kontrollü bir süreçtir (yaklaşık 2 milisaniye sürer). Yanmanın hızlı ve kaliteli olması motorun performansını doğrudan artırır.
Yanma Süresini Etkileyen Faktörler:
1. Hava-yakıt karışımının kalitesi: Karışımın ideal oranda ( $14.7 \text{ kg hava} / 1 \text{ kg benzin}$ ) ve iyi karışmış olması gerekir.
2. Hava-yakıt karışımının sıcaklığı: Sıkıştırma sonundaki gaz ne kadar sıcaksa, yanma o kadar hızlı başlar.
3. Buji kıvılcımının sıcaklığı ve süresi: Kıvılcım güçlü ve yeterli süre açık kalmalıdır.

3. Yanma Odasındaki Normal ve Anormal Durumlar

A. Normal Yanma ve Alevin Yayılması

Buji kıvılcımı çaktığı an, etrafındaki yakıt damlacıkları tutuşur ve küçük bir alev çekirdeği oluşur. Bu alev, tıpkı suya atılan bir taşın oluşturduğu dalgalar gibi, silindir içinde 15 – 20 m/s hızla düzenli bir şekilde yayılır. Buna alev cephesi ilerlemesi denir.

B. Vuruntulu Yanma (Detonasyon)

Yanma odasında alev normal bir şekilde ilerlerken, henüz alevin ulaşmadığı köşedeki gazların (uç gazlar) aşırı basınç ve sıcaklıktan dolayı kendi kendine, zamansız tutuşmasıdır.

Sebebi: Genellikle yakıtın oktan sayısının düşük olması (erken tutuşmaya direnç gösterememesi) veya motorun aşırı zorlanmasıdır.
Sonucu: Silindir içinde birbirine çarpan dalgalar metalik bir çekiç sesi (vuruntu) çıkartır.

C. Ön Yanma (Pre-Ignition)

Hava-yakıt karışımının, buji daha kıvılcım çakmadan önce kendi kendine tutuşması olayıdır.

Sebebi: Yanma odasındaki aşırı sıcak noktalardır. Örneğin; yanlış seçilmiş akkor halindeki sıcak bir buji, kızgın egzoz supap kenarları veya içeride birikmiş kızgın karbon (kurum) parçacıkları karışımı vaktinden önce ateşler.

⚠️ Unutma! Vuruntu ve Ön Yanmanın Motor Elemanlarına Zararları:

Bu iki anormal durumda silindir içinde kontrolsüz ters kuvvetler oluşur. Aniden yükselen aşırı sıcaklık ve basınç; piston kafasının erimesine, buji elektrotlarının bozulmasına ve segmanların kırılmasına yol açarak motora ağır hasarlar verir.

4. Yanma ve Patlama Arasındaki Fark Nedir?

Atölyede ve sınavlarda en çok karıştırılan iki kavramdır. Motorun içinde gerçekleşen olay bir “patlama” değil, kontrollü bir “yanmadır”.

Yanma: Anlık bir olay değildir. Alev, karışım içinde 15 ila 20 m/s hızla düzenli bir şekilde yayılır. Motora zarar vermez, iş üretir.
Patlama: Çok hızlı ve kontrolsüz bir yanmadır. Alevin yayılma hızı 1000 m/s‘nin üzerine çıkar. İş üretmek yerine motor bloklarına balyoz gibi vurarak parçalara zarar verir.

5. Yanma Sıcaklığına Nasıl Ulaşılır?

Benzin-hava karışımının kendi kendine yanma sıcaklığı yaklaşık 400 °C‘dir. İyi bir yanma başlatabilmek için bu sıcaklık eşiğini aşmamız gerekir. Bu sıcaklığa ulaşmak için iki yöntem bir arada kullanılır:

Karışımı Sıkıştırırız: Piston yukarı çıkarken gazı sıkıştırır ve sıcaklığını artırır. Ancak benzinli motorlarda vuruntuyu önlemek için sıkıştırma oranı sınırlı tutulduğundan, bu sıcaklık tek başına yanmayı başlatmaya yetmez.
Dış Sıcaklık Kaynağı Kullanırız: Sıkıştırılmış gazın üzerine buji vasıtasıyla güçlü bir elektrik arkı (kıvılcım) bırakarak yanmayı kesin olarak başlatırız.

6. Elektrik Arkının (Kıvılcımın) Oluşumu

Buji tırnakları arasında kıvılcım çaktırabilmek için yüksek bir gerilime (voltaja) ihtiyaç vardır.

Açık havada buji tırnakları arasında ark oluşturmak için 2.000 Volt (2 kV) yeterlidir.
Ancak motor çalışırken silindir içindeki yüksek basınç, zengin/fakir karışım durumu ve yüksek sıcaklık havanın direncini (dielektrik direncini) artırır. Bu direnci kırabilmek için sistemin 12.000 ila 20.000 Volt (hatta modern araçlarda 30.000 Volta kadar) yüksek gerilim üretmesi şarttır.

Araçtaki akü ise sadece 12 Volttur. Bu 12 Voltu, ihtiyacımız olan binlerce volta çıkarmak için bir gerilim dönüştürücü, yani Ateşleme Bobini (Transformatör) kullanırız.

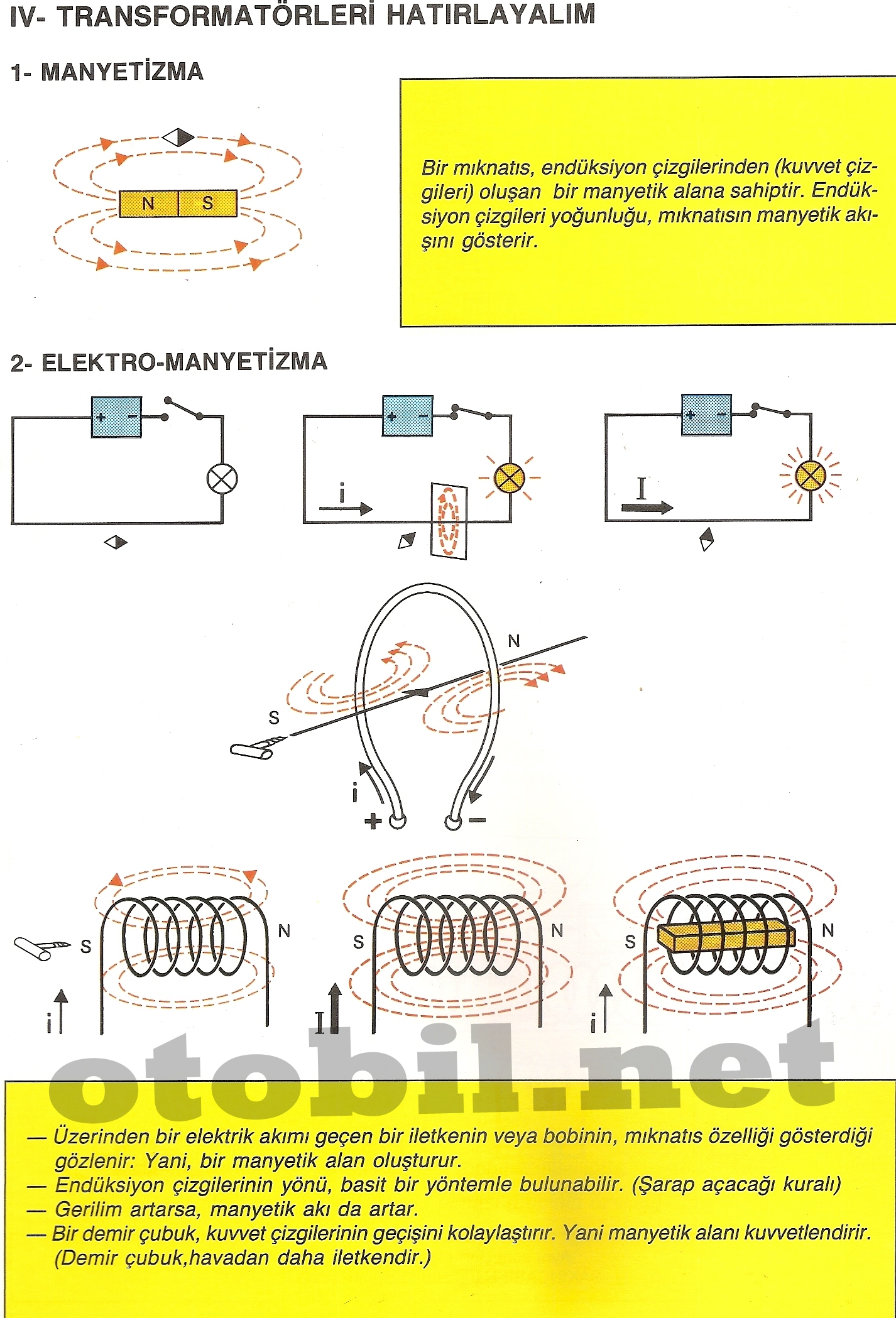

7. Transformatörler ve Manyetizma (Ateşleme Bobininin Yapısı)

Ateşleme bobini, hareketli parçası olmayan statik bir transformatördür. Görevi, akünün 12 Voltluk alçak gerilimini, bujide kıvılcım oluşturacak yüksek gerilime dönüştürmektir. İç yapısında iki farklı sargı ve ortalarında manyetik alanı toplayan demir bir çekirdek (nüve) bulunur.

Primer (Birincil) Sargı: Kalın tellerden az sarımlı (yaklaşık 100-200 sarım) yapılan dış sargıdır. Aküden gelen 12 Volt doğrudan bu sargıya girer.
Sekonder (İkincil) Sargı: Çok ince tellerden binlerce kez sarılmış (yaklaşık 15.000 – 30.000 sarım) iç sargıdır. Yüksek voltaj bu sargıda üretilir ve bujiye gönderilir.
Çalışma Mantığı: Primer sargıdan akım geçtiğinde, bobinin ortasındaki demir nüve üzerinde güçlü bir manyetik alan (mıknatıslanma) depolanır.

8. Endüksiyon (Yüksek Voltaj Nasıl Üretilir?)

Ateşleme bobininin yüksek voltaj üretebilmesi için Faraday’ın Manyetik Endüksiyon Kanunu geçerlidir. Bir bobinde elektrik üretebilmek için manyetik alanın sürekli değişmesi veya hareket etmesi gerekir. Araçlardaki akü akımı (DC) sabit olduğu için kendiliğinden yüksek voltaj üretemez. Voltaj üretmek için şu adımlar sırayla gerçekleşir:

Manyetik Alan Oluşturma: Ateşleme yapılacağı zaman (ECU veya platin üzerinden) bobinin primer sargısına elektrik verilir. Bobin içi tamamen manyetik alanla dolar.
Akımı Aniden Kesme (Akı Çökmesi): Ateşleme tam zamanına geldiğinde, sistem primer sargının elektriğini saliseler içinde aniden keser. Elektrik kesilince, az önce oluşan o güçlü manyetik alan çok büyük bir hızla sıfıra doğru çöker.
Yüksek Voltajın Doğması (Endüklenme): İşte bu hızla çöken manyetik alan hatları, hemen yanındaki binlerce sarımlı sekonder sargının tellerini çok hızlı bir şekilde keser. Sekonder sargı üzerinde sarım sayısının çok olmasından dolayı aniden 20.000 Volt civarında bir Yüksek Gerilim İndüklenir (üretilir).

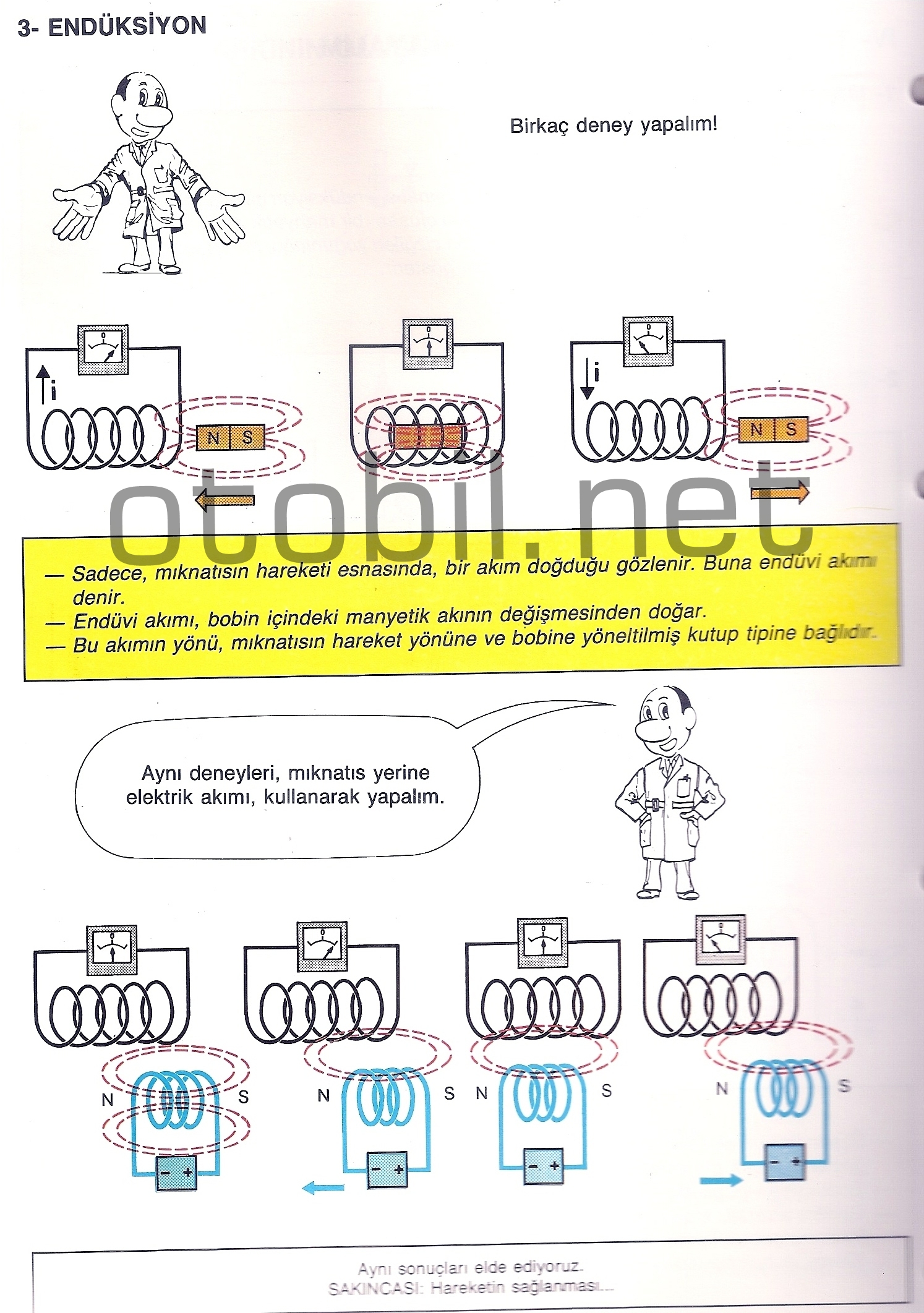

ENDÜKSİYON
