Manifold Basınç Sensörü (MAP) Nedir? Görevi, Çalışma Prensibi, Arızaları ve Kontrolü

Manifold Basınç Sensörü (MAP) Nedir?

Modern benzinli ve dizel motorlarda yakıtın doğru miktarda püskürtülmesi, ateşleme zamanının doğru ayarlanması ve motorun verimli çalışması için birçok sensör birlikte görev yapar. Bu sensörlerden biri de Manifold Basınç Sensörü (MAP – Manifold Absolute Pressure Sensor) olarak adlandırılır.

MAP sensörü, emme manifoldu içerisinde oluşan hava basıncını ölçerek bu bilgiyi motor kontrol ünitesine (ECU) gönderir. ECU ise gelen bu verileri; motor devri, gaz kelebeği konumu, emme havası sıcaklığı ve diğer sensörlerden aldığı bilgilerle birlikte değerlendirerek motora gönderilecek yakıt miktarını ve ateşleme avansını hesaplar.

Özellikle elektronik yakıt enjeksiyon sistemine sahip araçlarda MAP sensörü motor yönetim sisteminin en önemli elemanlarından biridir. Sensörün doğru çalışması; performans, yakıt ekonomisi ve egzoz emisyon değerleri açısından büyük önem taşır.

Manifold Basınç Sensörünün Görevi

MAP sensörünün temel görevi, emme manifoldundaki mutlak basıncı sürekli ölçmektir.

Motor çalışırken pistonların aşağı doğru hareket etmesiyle emme manifoldunda vakum oluşur. Gaz pedalına basıldığında gaz kelebeği açılır ve manifolda daha fazla hava girer. Bunun sonucunda manifold basıncı değişir.

MAP sensörü bu değişimi anlık olarak algılar ve ECU’ya elektrik sinyali gönderir.

ECU bu bilgiler sayesinde;

• Motora gönderilecek yakıt miktarını belirler.
• Ateşleme avansını ayarlar.
• Motor yükünü hesaplar.
• Rölanti devrini kontrol eder.
• Turbo basıncını takip eder.
• Egzoz emisyonunu azaltır.
• Yakıt tüketimini optimize eder.

Kısacası MAP sensörü, motorun o anda ne kadar yük altında çalıştığını belirleyen en önemli sensörlerden biridir.

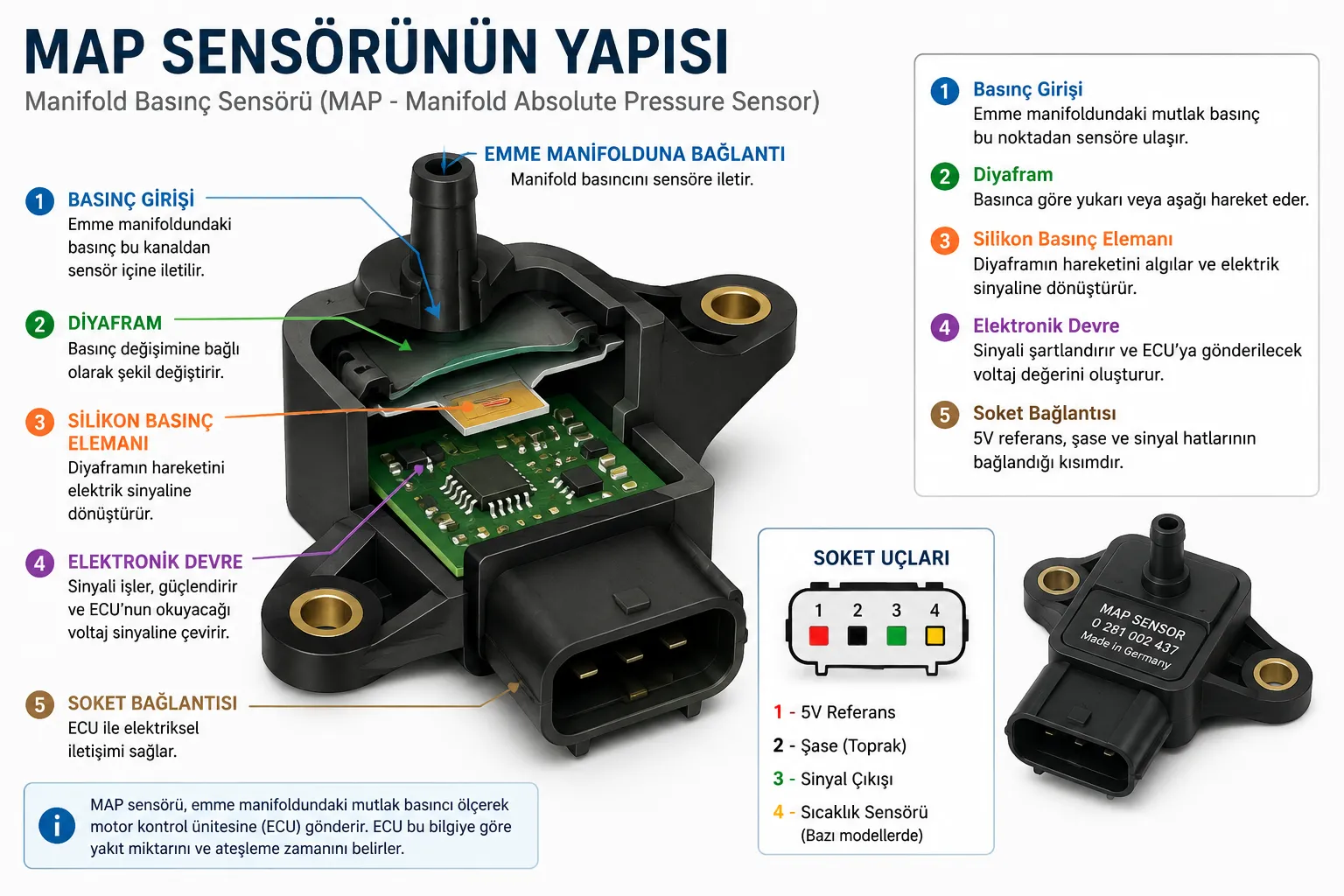

Manifold Basınç Sensörünün Yapısı

MAP sensörü dışarıdan bakıldığında küçük plastik gövdeli elektronik bir parçadır.

Temel olarak aşağıdaki bölümlerden oluşur.

Sensör Gövdesi

İç elektronik devreyi dış ortamdan korur.

Isıya ve titreşime dayanıklı plastik malzemeden üretilir.

Basınç Ölçüm Diyaframı

Emme manifoldundaki basınç değişimlerini algılayan ince yapılı esnek bölümdür.

Basınç arttıkça veya azaldıkça şekli değişir.

Piezoelektrik veya Silikon Basınç Elemanı

Diyaframın hareketini elektrik sinyaline dönüştürür.

Bu bölüm sensörün en hassas kısmıdır.

Elektronik Devre

Basınçtan elde edilen sinyali ECU’nun okuyabileceği voltaj değerine dönüştürür.

Elektrik Soketi

Genellikle üç veya dört uçtan oluşur.

Bu uçlar;

• 5 Volt referans gerilimi
• Şase (Toprak)
• Sinyal çıkışı
• Bazı modellerde sıcaklık sensörü bağlantısı

şeklindedir.

Manifold Basınç Sensörü Nerede Bulunur?

MAP sensörü genellikle;

• Emme manifoldu üzerinde
• Gaz kelebeği gövdesine yakın bölgede
• Emme manifolduna kısa hortum ile bağlı şekilde
• Bazı araçlarda doğrudan manifold içerisine takılı olarak

bulunur.

Turbo beslemeli motorlarda ise turbo basıncını da takip edecek konumda yer alabilir.

Sensörün yeri araç marka ve modeline göre değişiklik gösterebilir.

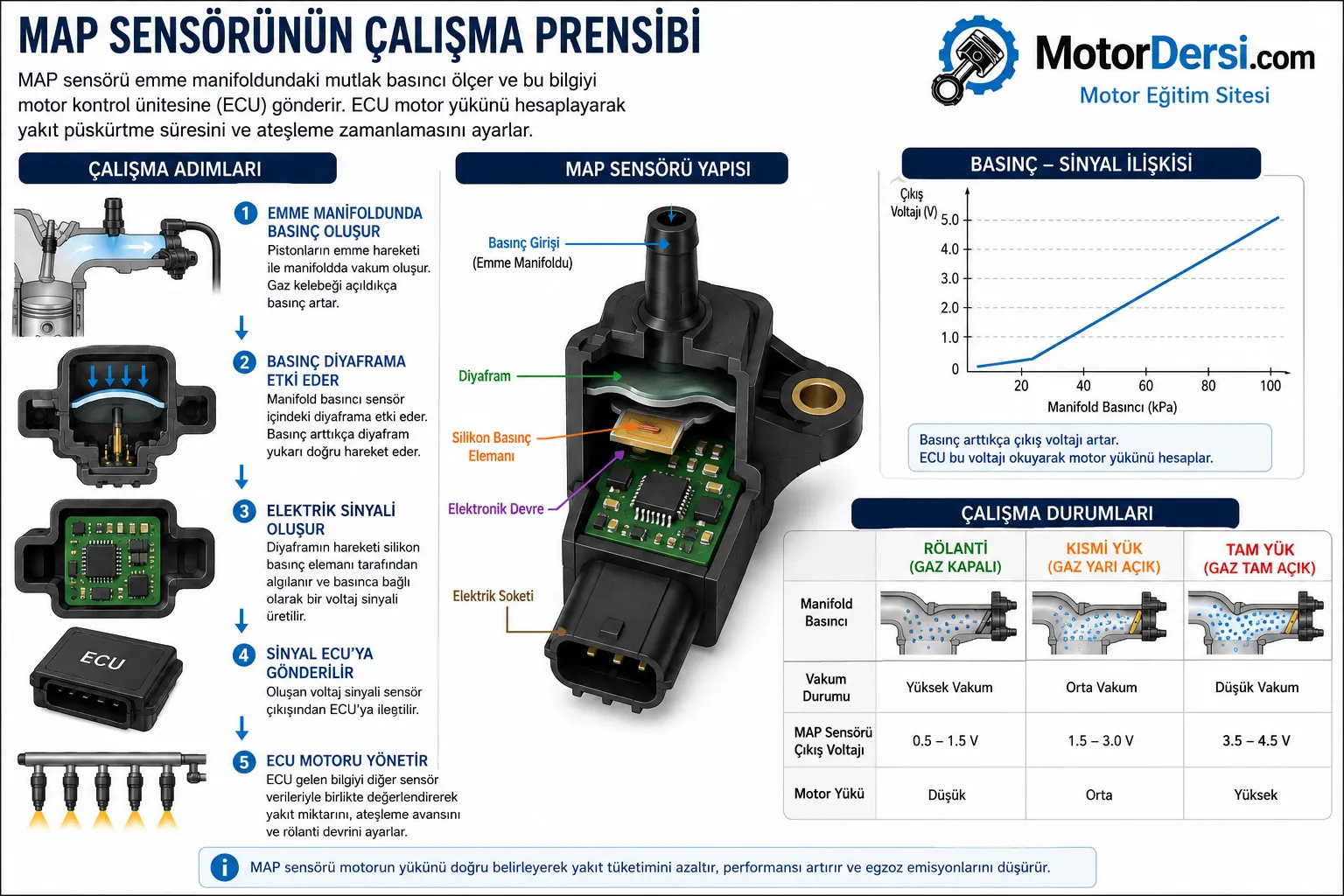

Manifold Basınç Sensörünün Çalışma Prensibi

MAP sensörü mutlak basıncı ölçerek çalışır.

Motor dururken manifold içerisindeki basınç atmosfer basıncına yakındır.

Motor çalışmaya başladığında pistonların emme hareketi nedeniyle vakum oluşur.

Gaz kelebeği kapalıyken;

• Vakum yüksektir.
• Basınç düşüktür.

Gaz kelebeği açıldığında;

• Vakum azalır.
• Manifold basıncı yükselir.

MAP sensörü bu değişimi algılar.

İçindeki diyafram basınca göre hareket eder.

Bu hareket elektronik devrede voltaj değişimine dönüştürülür.

Daha sonra ECU’ya yaklaşık;

• 0,5 Volt
• 1 Volt
• 2 Volt
• 3 Volt
• 4,5 Volt

arasında değişen sinyal gönderilir.

ECU bu sinyali yorumlayarak motorun yükünü hesaplar.

Yakıt püskürtme süresi buna göre değiştirilir.

MAP Sensörünün ECU ile Haberleşmesi

Sensör sürekli olarak ECU ile iletişim halindedir.

Motor çalıştığı sürece saniyede yüzlerce kez veri gönderir.

ECU bu bilgileri;

• MAF sensörü
• Krank mili konum sensörü
• Eksantrik mili konum sensörü
• Soğutma suyu sıcaklık sensörü
• Hava sıcaklık sensörü
• Vuruntu Sensörü
• Lambda sensörü
• Gaz pedalı konum sensörü
• Gaz kelebeği konum sensörü

ile birlikte değerlendirir.

Böylece en uygun hava-yakıt karışımı hazırlanır.

MAP Sensörünün Motor Performansına Etkisi

Doğru çalışan MAP sensörü sayesinde;

• Motor rahat çalışır.
• İlk çalışma kolaylaşır.
• Yakıt tüketimi azalır.
• Motor çekişi artar.
• Egzoz emisyonu düşer.
• Rölanti dengeli olur.
• Gaz tepkisi iyileşir.
• Turbo motorlarda basınç kontrolü doğru yapılır.

MAP Sensörü Arızalanırsa Ne Olur?

Sensör yanlış veri göndermeye başladığında ECU yanlış yakıt hesaplaması yapar.

Bu durumda çeşitli problemler görülür.

En sık görülen belirtiler şunlardır.

Motor Arıza Lambası Yanar

ECU sensörden beklediği sinyali alamazsa arıza hafızasına kayıt oluşturur.

Motor arıza lambası yanabilir.

Yakıt Tüketimi Artar

Yanlış basınç bilgisi nedeniyle ECU gereğinden fazla yakıt gönderebilir.

Bu da yakıt tüketimini yükseltir.

Performans Düşüklüğü

Motor yeterli gücü üretemez.

Araç hızlanırken isteksiz davranabilir.

Rölanti Dalgalanması

Rölanti devri sürekli değişebilir.

Motor titreyebilir.

Siyah Egzoz Dumanı

Karışım zenginleştiğinde siyah duman oluşabilir.

Motorun Stop Etmesi

Özellikle rölantide stop etme görülebilir.

Geç Çalışma

Motor ilk marşta zor çalışabilir.

Gaz Yememe Sorunu

Gaz pedalına basıldığında motor geç tepki verebilir.

Turbo Performansının Azalması

Turbo motorlarda basınç hesabı yanlış yapılacağından turbo verimi düşebilir.

MAP Sensörü Arızalarının Nedenleri

MAP sensörünün bozulmasına neden olan durumlar şunlardır.

Kirlenme

Yağ buharı ve karbon birikmesi sensörün doğru ölçüm yapmasını engelleyebilir.

Elektrik Bağlantı Problemleri

Soket gevşemesi

Kablo kopması

Oksitlenme

Şase problemi

en sık görülen arızalardır.

Vakum Hortumu Problemleri

Hortum çatlaması

Hortum çıkması

Hava kaçağı

yanlış ölçüme neden olur.

İç Devre Arızası

Elektronik elemanlar zamanla bozulabilir.

Darbe ve Titreşim

Sert darbeler sensörün hassas diyaframına zarar verebilir.

Nem ve Su Girişi

Elektronik devrede oksitlenmeye neden olabilir.

MAP Sensörü Nasıl Kontrol Edilir?

MAP sensörü birkaç farklı yöntem kullanılarak kontrol edilir.

Gözle Kontrol

İlk olarak;

• Soket kontrol edilir.
• Kablolar incelenir.
• Vakum hortumu kontrol edilir.
• Sensör üzerinde yağ birikmesi araştırılır.

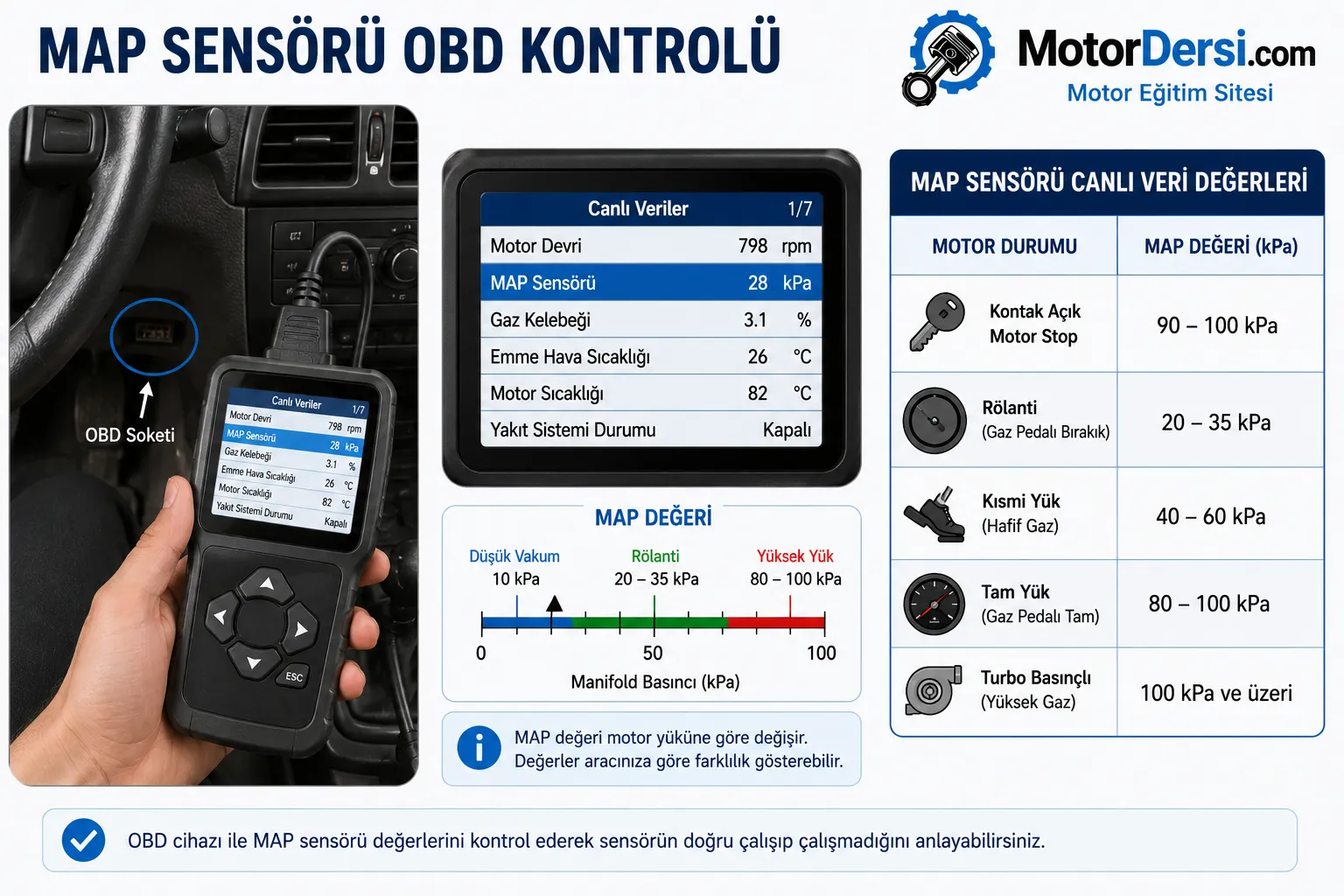

Arıza Tespit Cihazı ile Kontrol

OBD cihazı bağlanır.

Canlı veriler incelenir.

Motor çalışırken manifold basınç değerleri kontrol edilir.

Sensör değerleri motor devrine göre değişmelidir.

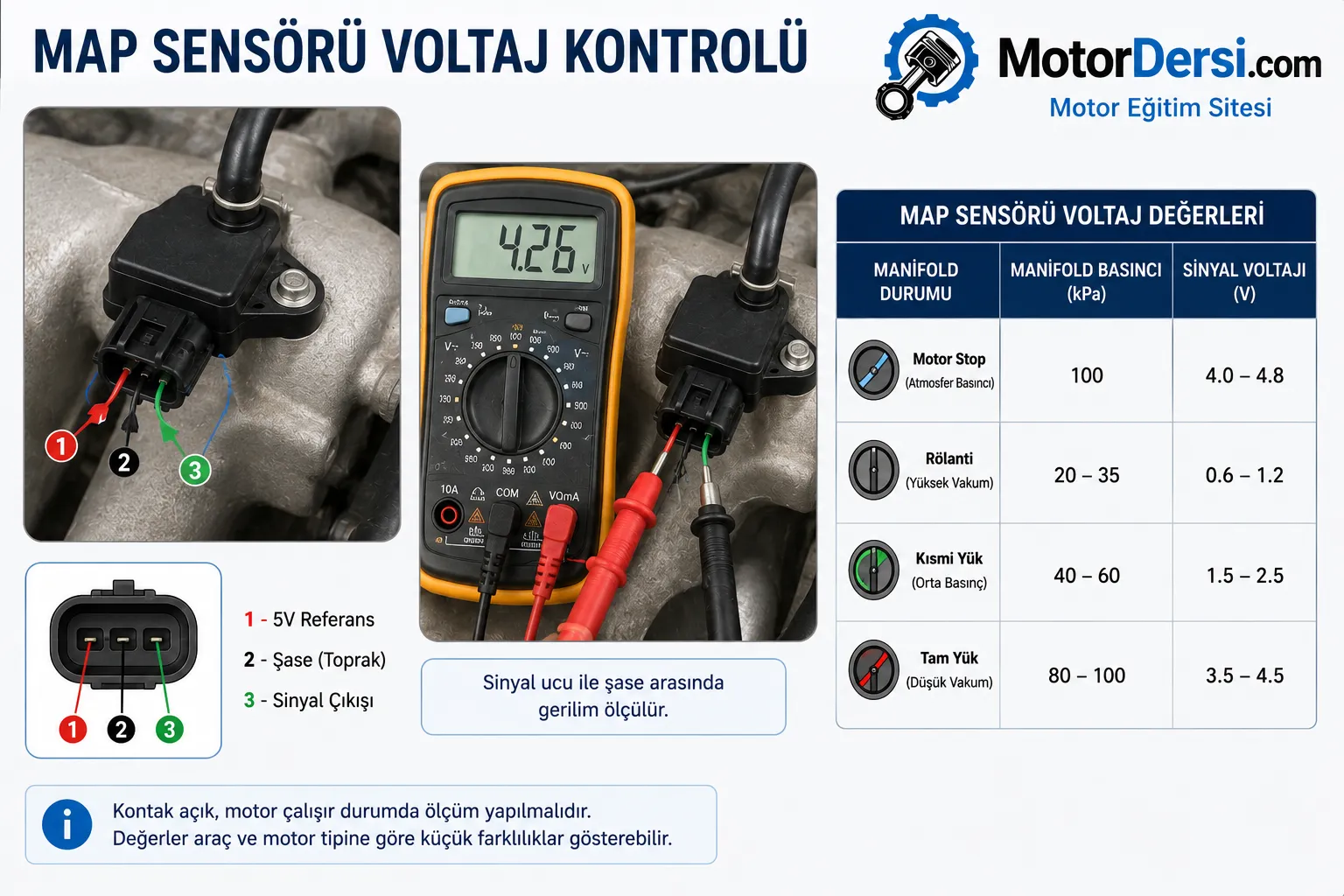

Voltaj Ölçümü

Dijital multimetre kullanılır.

Kontrol sırasında;

• Referans gerilimi
• Şase
• Çıkış sinyali

ölçülür.

Referans gerilimi yaklaşık 5 Volt olmalıdır.

Çıkış sinyali motor yüküne göre sürekli değişmelidir.

Vakum Pompası ile Test

Profesyonel servislerde uygulanır.

Sensöre kontrollü vakum uygulanır.

Vakum arttıkça çıkış voltajının düzenli değişmesi gerekir.

Ani sıçramalar sensör arızasını gösterir.

Osiloskop ile Kontrol

En doğru yöntemlerden biridir.

Sensörün ürettiği sinyal dalga formu incelenir.

Dalga düzgün olmalıdır.

Kesiklik veya düzensizlik sensör arızasına işaret eder.

MAP Sensörü Temizlenebilir mi?

Sensör kirlenmişse uygun elektronik sensör temizleme spreyi kullanılabilir.

Temizlik sırasında;

• Sert cisim kullanılmamalıdır.
• Diyaframa temas edilmemelidir.
• Basınçlı hava doğrudan uygulanmamalıdır.

Temizlik sonrasında sensör tekrar test edilmelidir.

Elektronik arıza varsa temizlik çözüm sağlamaz.

MAP Sensörü Değişimi

Sensör tamamen arızalıysa yenisiyle değiştirilir.

Değişim sırasında;

• Kontak kapatılır.
• Soket sökülür.
• Bağlantı vidaları çıkarılır.
• Yeni sensör yerine takılır.
• Soket bağlanır.
• Arıza kodu silinir.
• Test sürüşü yapılır.

Orijinal veya kaliteli eşdeğer sensör kullanılması tavsiye edilir.

MAP Sensörü ile MAF Sensörü Arasındaki Fark

MAP sensörü ile MAF sensörü sıkça karıştırılır. Ancak çalışma prensipleri farklıdır.

Bazı araçlarda yalnızca MAP sensörü bulunurken, bazı araçlarda hem MAP hem de MAF sensörü birlikte kullanılmaktadır.

MAP Sensörü Arıza Kodları

Arıza tespit cihazlarında sık karşılaşılan MAP sensörü hata kodlarından bazıları şunlardır.

• P0105 MAP Sensörü Devre Arızası
• P0106 Performans Problemi
• P0107 Düşük Giriş Voltajı
• P0108 Yüksek Giriş Voltajı
• P0109 Kesintili Sinyal Arızası

Bu kodlar tek başına sensörün arızalı olduğunu göstermez. Elektrik tesisatı, vakum hortumu veya ECU bağlantıları da kontrol edilmelidir.

MAP Sensörü Kullanılırken Dikkat Edilmesi Gerekenler

Sensörün uzun ömürlü olması için aşağıdaki noktalara dikkat edilmelidir.

• Kaliteli hava filtresi kullanılmalıdır.
• Hava filtresi zamanında değiştirilmelidir.
• Vakum hortumları düzenli kontrol edilmelidir.
• Motor yıkama sırasında sensör üzerine doğrudan su tutulmamalıdır.
• Soket bağlantıları temiz tutulmalıdır.
• Yağ kaçakları giderilmelidir.
• Periyodik bakım ihmal edilmemelidir.

Sonuç

Manifold Basınç Sensörü (MAP), elektronik motor yönetim sistemlerinin temel sensörlerinden biridir. Emme manifoldundaki basıncı hassas şekilde ölçerek motor kontrol ünitesine bilgi gönderir ve motorun o anki yükünü belirlemesine yardımcı olur. Bu bilgiler doğrultusunda ECU, yakıt püskürtme süresini, ateşleme zamanlamasını ve bazı motorlarda turbo basıncını en uygun şekilde ayarlar.

MAP sensörünün doğru çalışması; motor performansını artırır, yakıt tüketimini düşürür, egzoz emisyonlarını azaltır ve motorun kararlı çalışmasını sağlar. Sensörde meydana gelen kirlenme, elektriksel arıza veya vakum kaçağı gibi problemler ise çekiş düşüklüğü, düzensiz rölanti, yüksek yakıt tüketimi ve motor arıza lambasının yanması gibi sorunlara yol açabilir.

Bu nedenle MAP sensörünün periyodik bakım sırasında kontrol edilmesi, arızalarının doğru yöntemlerle teşhis edilmesi ve gerektiğinde kaliteli bir yedek parça ile değiştirilmesi, aracın güvenli ve verimli çalışması açısından büyük önem taşımaktadır. Daha çok içerik için motor dersi ana sayfamızda ki konuları ziyaret edebilir siniz.
