Gaz Kelebeği Konum Sensörü

Gaz kelebeği konum sensörü (TPS), elektronik motor yönetim sistemlerinde kullanılan önemli sensörlerden biridir. Gaz kelebeğinin açılma konumunu elektronik kontrol ünitesine (ECU) bildirerek motor yönetim sisteminin sürüş koşullarına uygun şekilde çalışmasına yardımcı olur. TPS sensöründen alınan bilgiler; yakıt püskürtme, ateşleme zamanlaması, rölanti kontrolü, motor yükünün belirlenmesi ve bazı araçlarda otomatik şanzıman kontrolü gibi işlemlerde kullanılabilir.

Modern benzinli motorlarda yaygın olarak kullanılan gaz kelebeği konum sensörü, motorun farklı çalışma koşullarının ECU tarafından doğru şekilde değerlendirilmesine katkı sağlar. Sensörün veya ilgili devrenin doğru çalışmaması durumunda performans kaybı, düzensiz rölanti, gaz tepkilerinde bozulma ve motor arıza lambasının yanması gibi çeşitli belirtiler görülebilir.

Bu yazıda Gaz Kelebeği Konum Sensörünün (TPS) görevi, yapısı, çalışma prensibi, çeşitleri, arıza belirtileri ve kontrol yöntemlerinin yanı sıra OBD canlı verilerinde gaz kelebeği konumunun nasıl değerlendirileceği ayrıntılı olarak açıklanmaktadır.

Gaz Kelebeği Konum Sensörü (TPS) Nedir?

Gaz Kelebeği Konum Sensörü (Throttle Position Sensor – TPS), gaz kelebeğinin bulunduğu konumu algılayarak bu bilgiyi elektriksel sinyal şeklinde motor kontrol ünitesine ileten sensördür.

Gaz kelebeği hareket ettikçe TPS sensörünün ürettiği sinyal de değişir. ECU bu değişimi izleyerek gaz kelebeğinin konumunu belirler.

TPS sensöründen alınan bilgiler motor yönetim sistemine bağlı olarak;

• Yakıt püskürtme kontrolünde,
• Ateşleme zamanlamasının belirlenmesinde,
• Rölanti kontrolünde,
• Motor yükünün hesaplanmasında,
• Emisyon kontrolünde,
• otomatik şanzıman kontrol stratejilerinde

kullanılabilir.

Elektronik gaz kelebeği bulunan araçlarda gaz pedalı konum sensörü sürücünün tork talebini bildirirken TPS sensörü gaz kelebeğinin gerçek konumunun izlenmesini sağlar. Bu nedenle iki sensörün görevleri birbirinden farklıdır.

Gaz Kelebeği Konum Sensörünün Görevleri

TPS sensörünün temel görevi gaz kelebeğinin konumunu ECU’ya bildirmektir. ECU bu bilgiyi diğer sensörlerden aldığı verilerle birlikte değerlendirir.

TPS sensörünün motor yönetim sistemindeki başlıca kullanım alanları şunlardır:

• Gaz kelebeği konumunun belirlenmesine yardımcı olmak
• Motor yükünün hesaplanmasına katkı sağlamak
• Yakıt püskürtme stratejisinde kullanılmak
• Ateşleme zamanlamasının belirlenmesine yardımcı olmak
• Rölanti kontrolüne katkı sağlamak
• Hızlanma ve yavaşlama durumlarının algılanmasına yardımcı olmak
• yakıt kesme stratejisinde kullanılmak
• Bazı otomatik şanzıman sistemlerinde kontrol verisi sağlamak
• Elektronik gaz kelebeği sisteminde gerçek kelebek konumunun izlenmesini sağlamak

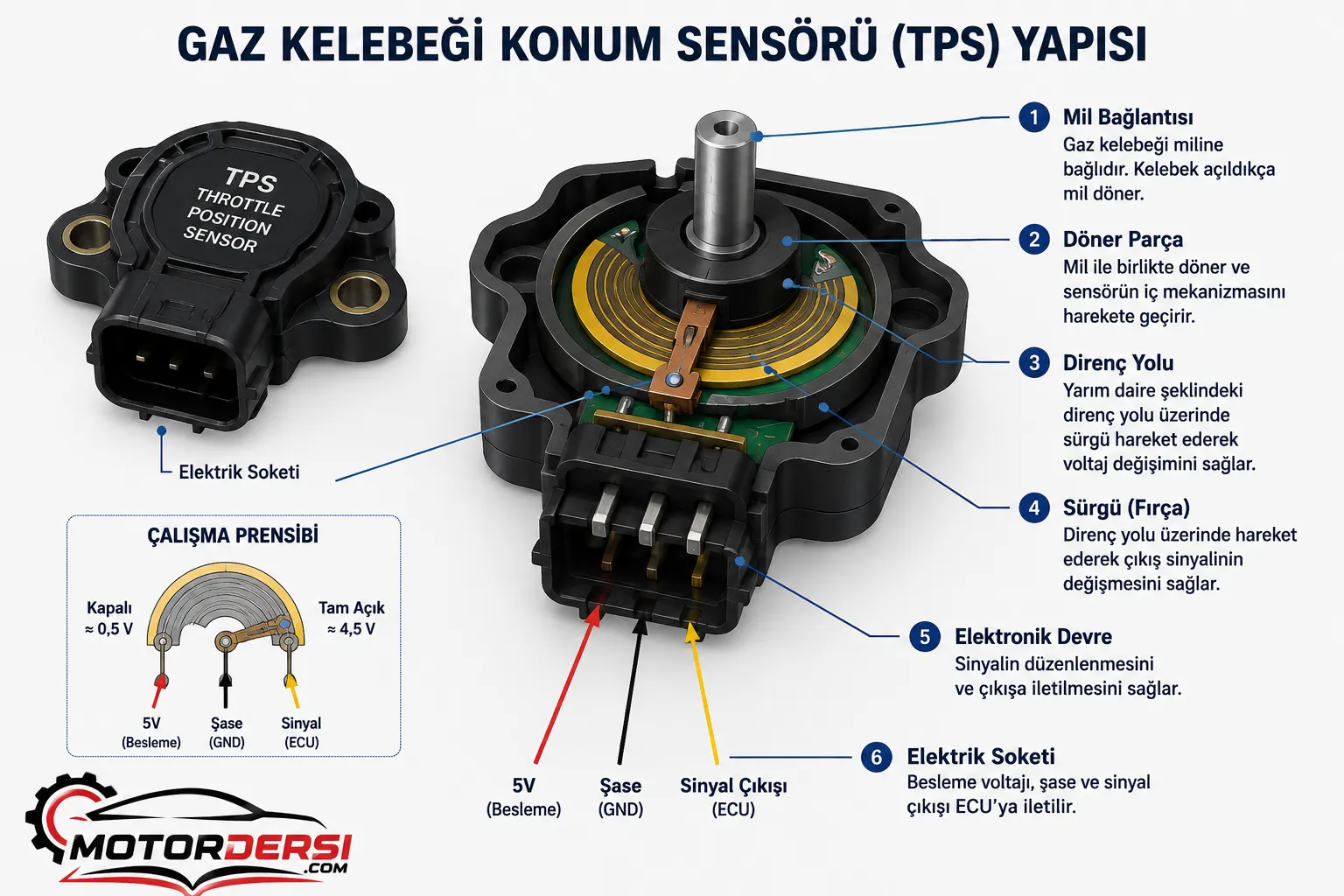

Gaz Kelebeği Konum Sensörünün Yapısı

Gaz kelebeği konum sensörünün yapısı kullanılan sensör teknolojisine ve araç tasarımına göre değişebilir. Geleneksel sistemlerde potansiyometre tipi sensörler kullanılırken modern elektronik gaz kelebeği sistemlerinde temassız sensör teknolojileri de kullanılmaktadır.

Plastik Gövde

Sensörün dış kısmını oluşturur. İç bölümde bulunan hassas elemanların motor bölmesindeki çevresel etkilerden korunmasına yardımcı olur.

Mil Bağlantısı

Ayrı tip TPS sensörlerinde sensör, gaz kelebeği milinin hareketini algılayacak şekilde yerleştirilir. Kelebek hareket ettikçe sensörün algıladığı konum da değişir.

Direnç Yolu (Potansiyometre)

Potansiyometre tipi TPS sensörlerinde direnç yolu ve bu yol üzerinde hareket eden temas elemanı bulunur. Gaz kelebeğinin hareketiyle sensörün çıkış sinyali değişir.

Sürgü (Fırça)

Potansiyometre tipi sensörlerde direnç yolu üzerinde hareket eden temas elemanıdır. Zaman içerisinde bu temas yüzeyinde meydana gelen aşınmalar sensör sinyalinde kesinti veya düzensizlik oluşturabilir.

Temassız Elektronik Sensörler

Bazı modern gaz kelebeği sistemlerinde Hall etkisi veya benzeri temassız konum algılama teknolojileri kullanılabilir. Mekanik temasın azalması sensörün aşınmaya karşı daha dayanıklı olmasına yardımcı olur.

Elektrik Soketi

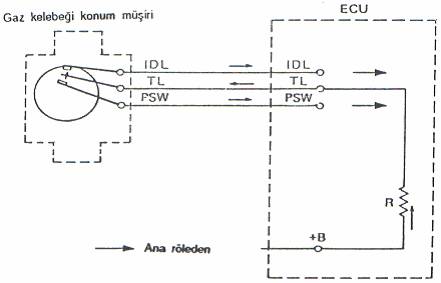

TPS sensörünün elektrik bağlantısı sensör ve gaz kelebeği tasarımına göre değişir. Basit potansiyometre tipi sensörlerde referans gerilimi, şase ve sinyal bağlantıları bulunabilir. Elektronik gaz kelebeği sistemlerinde ise yedekli konum sinyalleri ve gaz kelebeği motoruna ait ek bağlantılar nedeniyle daha fazla uç kullanılabilir.

Gaz Kelebeği Konum Sensörü Nasıl Çalışır?

TPS sensörünün çalışma şekli sensör tipine göre değişmekle birlikte temel amaç gaz kelebeğinin konumunu elektriksel bir sinyale dönüştürerek ECU’ya bildirmektir.

Birçok potansiyometre tipi TPS devresinde ECU tarafından yaklaşık 5 V referans gerilimi kullanılır. Gaz kelebeği hareket ettikçe sensör çıkış gerilimi de değişir.

Bazı sistemlerde kapalı gaz konumunda yaklaşık 0,5 V, tam açık konumda ise yaklaşık 4,5 V civarında sinyal görülebilir. Ancak bu değerler bütün araçlar için sabit değildir. Kesin ölçüm değerleri için araç üreticisinin servis verileri esas alınmalıdır.

Gaz kelebeği yavaşça hareket ettirildiğinde TPS sinyalinin de düzenli ve kesintisiz şekilde değişmesi beklenir. Ani kesilmeler, sıçramalar veya üretici değerleri dışındaki sinyaller sensör veya devresiyle ilgili bir problemin araştırılmasını gerektirebilir.

TPS Sensörünün Çalışma Mantığı

Gaz kelebeğinin konumu değiştikçe TPS sensöründen ECU’ya gönderilen sinyal de değişir. ECU bu bilgiyi motor devri, hava miktarı, manifold basıncı, sıcaklık ve diğer motor yönetim verileriyle birlikte değerlendirir.

Gaz kelebeği açıldığında motora alınabilecek hava miktarı artar. ECU, çalışma koşullarına göre yakıt püskürtme ve ateşleme kontrolünü yeniden düzenler. Gaz kelebeği kapatıldığında ise motor yükü azalır ve uygun koşullarda yakıt kesme gibi kontrol stratejileri uygulanabilir.

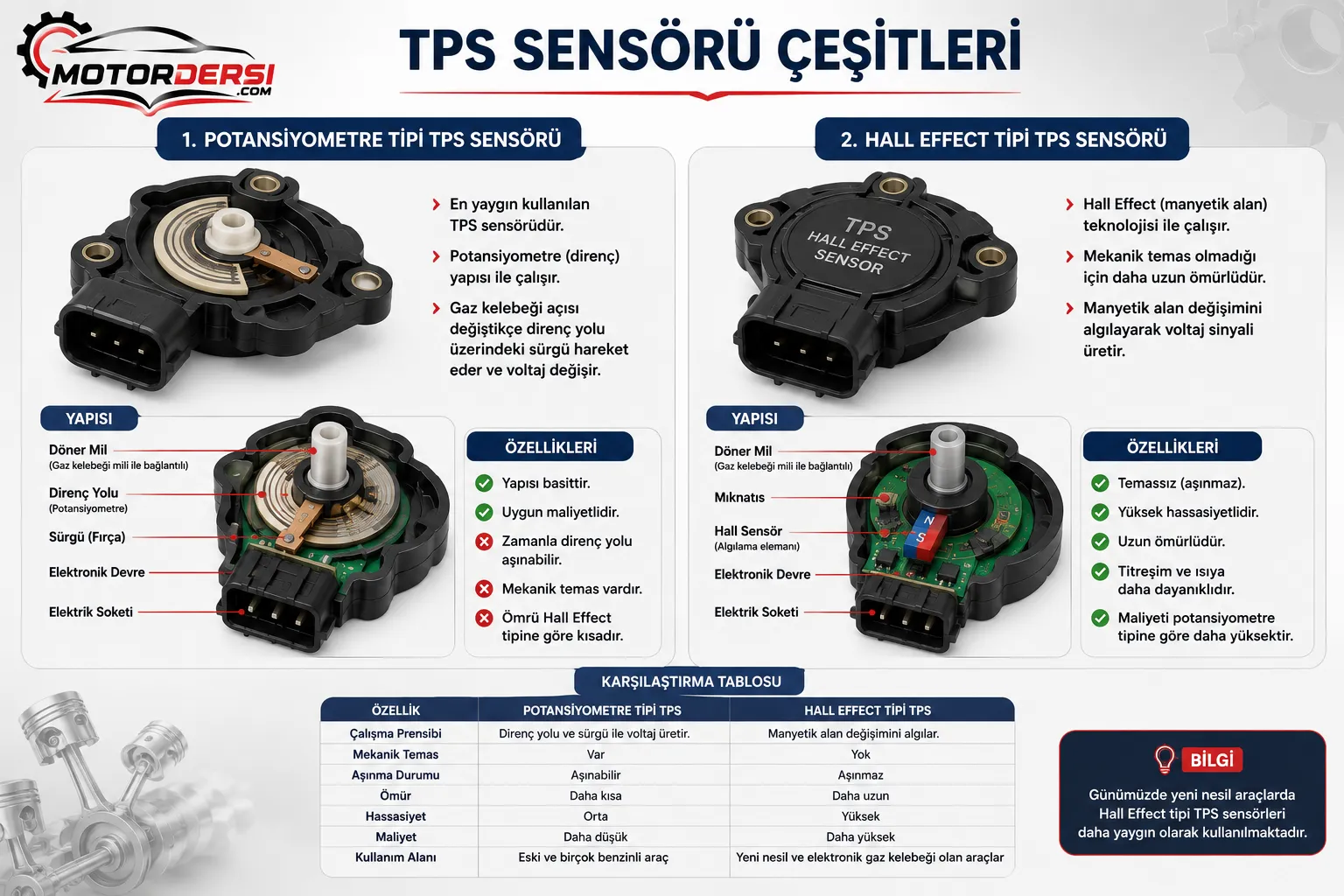

TPS Sensörü Çeşitleri

Potansiyometre Tipi TPS

Potansiyometre tipi TPS sensörlerinde direnç yolu üzerinde hareket eden temas elemanı bulunur. Gaz kelebeğinin konumu değiştikçe sensör çıkış sinyali de değişir.

Yapısı basit ve ölçümü kolaydır. Bununla birlikte mekanik temas nedeniyle direnç yolu zaman içerisinde aşınabilir ve sinyalde düzensizlikler oluşabilir.

Temassız TPS Sensörleri

Modern elektronik gaz kelebeği sistemlerinde temassız konum algılama teknolojileri kullanılabilir. Bu sensörlerde mekanik temasın azaltılması aşınmayı düşürür ve hassas konum bilgisinin elde edilmesine yardımcı olur.

TPS Sensörü ile ECU Arasındaki Haberleşme

TPS sensöründen gelen konum bilgisi ECU tarafından tek başına değerlendirilmez. Motorun çalışma koşullarının belirlenmesinde farklı sensörlerden gelen bilgiler birlikte kullanılır.

TPS verisi aşağıdaki sistem ve sensörlerden gelen bilgilerle birlikte değerlendirilebilir:

• Motor devri
• MAP sensörü
• MAF sensörü
• Krank mili konum sensörü
• Eksantrik mili konum sensörü
• Soğutma suyu sıcaklık sensörü
• Hava sıcaklık sensörü
• Vuruntu sensörü
• Lambda sensörü
• Gaz pedalı konum sensörü

ECU bu verileri motorun çalışma durumuna göre değerlendirerek uygun motor yönetim stratejisini uygular.

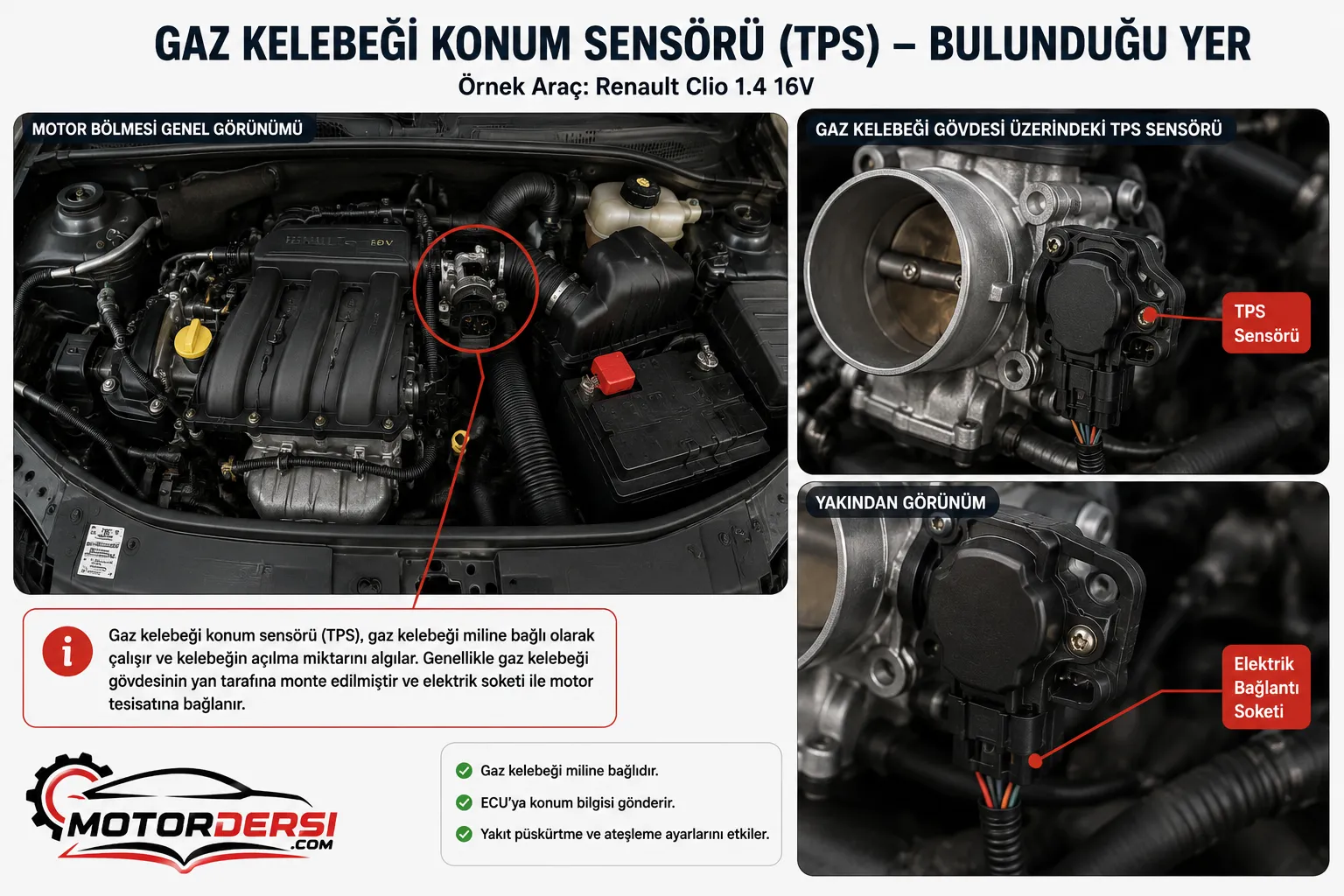

Gaz Kelebeği Konum Sensörü Nerede Bulunur?

TPS sensörü gaz kelebeği gövdesi üzerinde bulunur ve gaz kelebeğinin konumunu algılar. Eski tip sistemlerde ayrı bir sensör olarak gaz kelebeği miline bağlı olabilir.

Elektronik gaz kelebeği kullanılan modern araçlarda ise gaz kelebeği konum sensörleri çoğunlukla gaz kelebeği gövdesine entegre edilmiştir. Bu tür sistemlerde ayrı sensör değişimi yerine üretici prosedürüne göre gaz kelebeği ünitesinin değerlendirilmesi gerekebilir.

TPS Sensörünün Arızalanma Nedenleri

Gaz kelebeği konum sensörü veya ilgili elektrik devresinde çeşitli nedenlerle sorun meydana gelebilir. Bunlar arasında:

• Potansiyometre tipi sensörlerde direnç yolunun aşınması
• Soket ve terminal problemleri
• Kablo kopması veya kısa devre
• Nem ve korozyon
• Fiziksel darbe
• Aşırı sıcaklık
• Elektronik devre arızası
• Gaz kelebeği mekanizmasının kirlenmesi veya sıkışması
• Yanlış montaj
• Besleme, şase veya sinyal devresi problemleri

yer alabilir. Arıza teşhisinde sensör değiştirilmeden önce tesisat ve gaz kelebeği mekanizması da kontrol edilmelidir.

TPS Sensörü Arızalarının Belirtileri

TPS sensörü veya gaz kelebeği konum devresindeki bir arıza aşağıdaki belirtilerden bir veya birkaçına neden olabilir:

• Motor arıza lambasının yanması
• Gaz tepkilerinin bozulması
• Hızlanma sırasında tekleme veya isteksizlik
• Düzensiz rölanti
• Motorun stop etmesi
• Yakıt tüketiminin artması
• Çekiş düşüklüğü
• Bazı araçlarda vites geçişlerinin etkilenmesi
• Gaz pedalına geç tepki
• Aracın koruma moduna geçmesi

Bu belirtiler yalnızca TPS sensörüne özgü değildir. Benzer belirtiler farklı motor yönetim sistemi arızalarında da görülebileceğinden kesin teşhis yapılmadan sensör değişimine karar verilmemelidir.

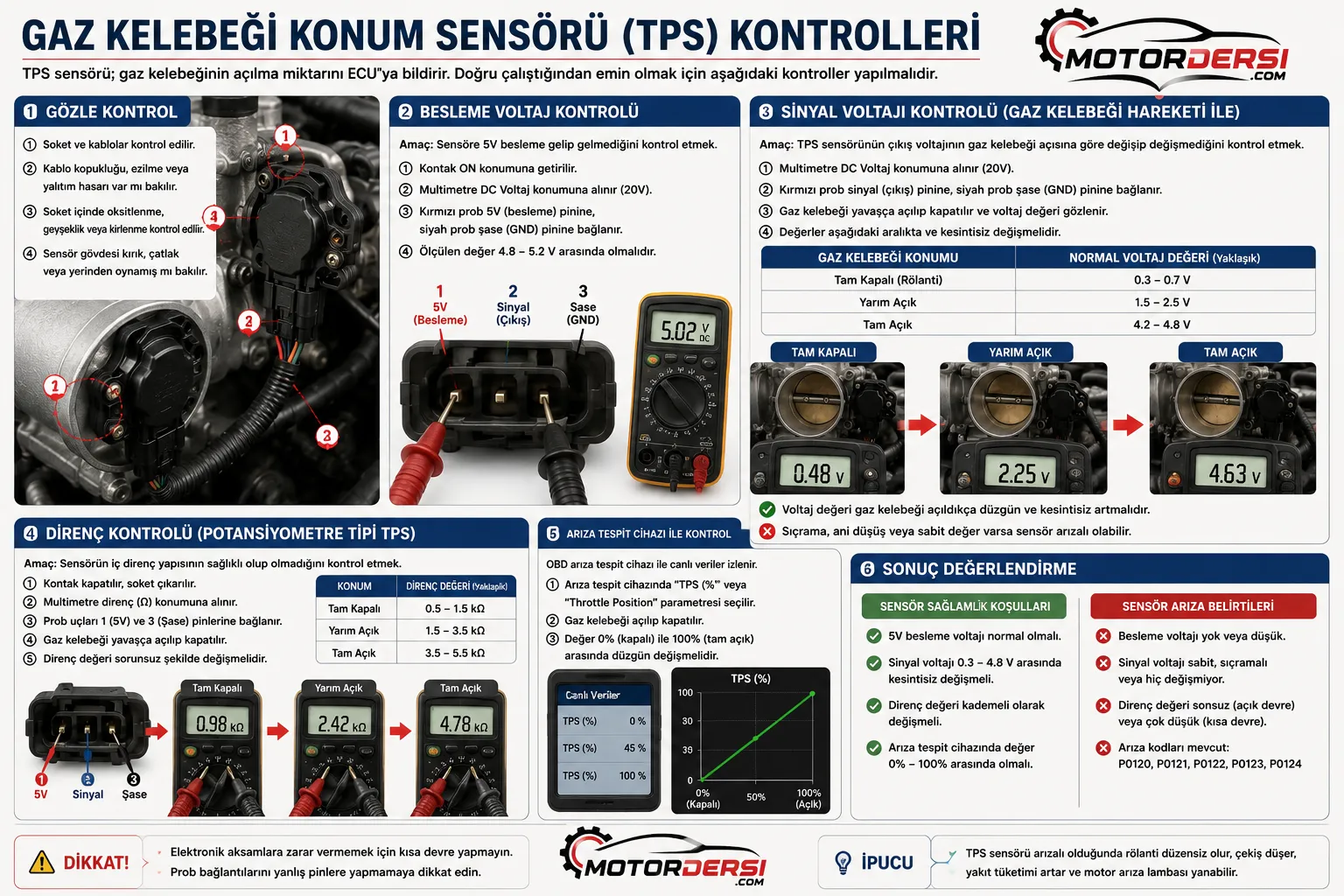

TPS Sensörü Nasıl Kontrol Edilir?

TPS sensörünün kontrolünde görsel inceleme, OBD arıza taraması, canlı veri analizi, elektriksel ölçümler ve gerektiğinde osiloskop kullanılabilir. Kullanılacak yöntem aracın gaz kelebeği ve sensör tasarımına göre belirlenmelidir.

Görsel Kontrol

İlk olarak gaz kelebeği ve sensör çevresinde aşağıdaki kontroller yapılabilir:

• Soket bağlantısı sağlam mı?
• Kablolarda kopma veya ezilme var mı?
• Terminallerde oksitlenme veya korozyon var mı?
• Gaz kelebeği mekanizmasında kirlenme veya sıkışma var mı?

OBD Arıza Taraması

Arıza tespit cihazıyla motor kontrol ünitesinde kayıtlı arıza kodları okunabilir. TPS ve gaz kelebeği konum devresiyle ilişkili sistemlerde P0120, P0121, P0122, P0123 ve P0124 gibi kodlarla karşılaşılabilir.

Ancak arıza kodu tek başına TPS sensörünün kesin olarak bozuk olduğunu göstermez. Sensör, tesisat, soket, besleme ve ECU bağlantıları üretici teşhis prosedürüne göre kontrol edilmelidir. Diğer motor arıza kodlarını ilgili sayfamızdan inceleyebilirsiniz.

Voltaj Ölçümü

Potansiyometre tipi TPS sensörlerinde dijital multimetre kullanılarak referans gerilimi ve sensör çıkış sinyali kontrol edilebilir.

Birçok sistemde referans gerilimi yaklaşık 5 V civarındadır. Bazı uygulamalarda kapalı gaz konumunda yaklaşık 0,5 V, tam açık gaz konumunda ise yaklaşık 4,5 V civarında sinyal görülebilir.

Bunlar genel örnek değerlerdir ve bütün araçlar için geçerli kabul edilmemelidir. Kesin değerler üreticinin servis dokümanından kontrol edilmelidir.

Gaz kelebeği yavaşça hareket ettirildiğinde çıkış sinyalinin düzgün ve kesintisiz değişmesi beklenir. Ölçüm sırasında ani kesilmeler veya düzensiz değişimler tespit edilirse sensör ve devresi ayrıntılı olarak kontrol edilmelidir.

Osiloskop Kontrolü

Osiloskop, TPS sensörünün sinyal değişimini ayrıntılı şekilde incelemek için kullanılabilir. Gaz kelebeği yavaşça açılıp kapatılırken sinyalin düzenli değişmesi beklenir.

Sinyalde kesinti, ani düşme veya düzensizlik görülmesi durumunda sensörün yanı sıra elektrik tesisatı ve bağlantılar da kontrol edilmelidir.

Canlı Veri Takibi

OBD arıza tespit cihazı üzerinden araç tarafından desteklenen gaz kelebeği konum verileri izlenebilir. Bu değerler teşhis cihazında Throttle Position (%), Throttle Position Sensor veya benzer isimlerle görüntülenebilir.

Gaz kelebeği hareket ettikçe canlı verideki değerin de düzenli şekilde değişmesi beklenir. Elektronik gaz kelebeği sistemlerinde teşhis cihazının desteklediği durumlarda istenen gaz kelebeği konumu ile gerçek konum verileri de karşılaştırılabilir.

Gaz Kelebeği Konumu Yüzde Kaç Olmalı?

Gaz kelebeği konumu yüzde kaç olmalı? sorusunun bütün araçlar için geçerli tek bir yüzde değeri yoktur. OBD cihazında görülen gaz kelebeği konum yüzdesi; araç modeline, motorun çalışma durumuna, kullanılan gaz kelebeği sistemine ve ECU’nun veriyi nasıl ölçeklendirdiğine göre değişebilir.

Gaz kelebeği kapalı, motor rölantide, kısmi yükte veya tam gaz konumundayken görülen değerler birbirinden farklı olabilir. Ayrıca bazı araçlarda OBD cihazında gösterilen yüzde değeri gaz kelebeğinin gerçek mekanik açısıyla birebir aynı değildir. Bu nedenle gaz kelebeği kapalıyken değerin mutlaka %0, tam açıkken ise mutlaka %100 olması beklenmemelidir.

TPS kontrolünde tek bir yüzde değerinden çok, gaz kelebeği hareket ettirildiğinde canlı verinin düzenli ve kesintisiz şekilde değişmesi önemlidir. Ani sıçramalar, kesilmeler veya gaz kelebeği hareketiyle uyumsuz değerler sensör, tesisat veya gaz kelebeği sistemiyle ilgili bir problemin araştırılmasını gerektirebilir.

Kesin değerlendirme yapılırken araç üreticisinin servis verileri esas alınmalı; OBD canlı verileri, TPS çıkış sinyali ve gerekli elektriksel kontroller birlikte değerlendirilmelidir.

TPS Sensörünün Bakımı

TPS sensörü genellikle periyodik bakım gerektiren bir parça değildir. Ancak gaz kelebeği sistemi ve elektrik bağlantılarının uygun durumda tutulması arızaların önlenmesine yardımcı olabilir.

• Gaz kelebeği üretici talimatlarına uygun şekilde temizlenmelidir.
• Soket ve terminaller korozyona karşı kontrol edilmelidir.
• Kabloların ezilmesi ve zarar görmesi önlenmelidir.
• Elektronik bölümlerin su ve uygunsuz kimyasallarla temasından kaçınılmalıdır.
• Motor bölmesi temizlenirken elektrikli parçalara dikkat edilmelidir.

TPS Sensörü Değiştirilirken Dikkat Edilecek Hususlar

TPS sensörü veya gaz kelebeği ünitesi değiştirilirken araç üreticisinin servis prosedürü uygulanmalıdır.

• Araçla uyumlu doğru parça kullanılmalıdır.
• Soket ve terminaller kontrol edilmelidir.
• Kabloların zarar görmediğinden emin olunmalıdır.
• Gaz kelebeği mekanizması kontrol edilmelidir.
• Üretici öngörüyorsa adaptasyon veya öğrenme işlemi yapılmalıdır.
• Arıza kodları kontrol edilmelidir.
• İşlem sonrasında canlı veriler ve sistem çalışması tekrar kontrol edilmelidir.

Elektronik gaz kelebeği kullanılan bazı araçlarda TPS sensörü ayrı olarak değiştirilemeyebilir. Sensör gaz kelebeği gövdesine entegre ise üreticinin servis prosedürüne göre işlem yapılmalıdır.

TPS Sensörünün Motor Performansına Etkisi

TPS sensörünün doğru çalışması, ECU’nun gaz kelebeği konumunu doğru değerlendirmesine yardımcı olur. Bu bilgi diğer sensörlerden alınan verilerle birlikte motor yönetiminde kullanılır.

Doğru TPS verisi; gaz tepkilerinin, yakıt ve ateşleme kontrolünün, rölanti yönetiminin ve bazı araçlarda şanzıman kontrol stratejilerinin uygun şekilde uygulanmasına katkı sağlar.

TPS sensöründeki bir arıza ise motor kontrol sisteminin gaz kelebeği konumunu yanlış değerlendirmesine neden olabilir. Bunun sonucunda performans düşüklüğü, düzensiz çalışma veya koruma moduna geçme gibi sorunlar ortaya çıkabilir.

Gaz Kelebeği Konum Sensörünün Önemi

Gaz kelebeği konum sensörü, motor yönetim sistemine gaz kelebeğinin konumu hakkında sürekli bilgi sağlayan temel sensörlerden biridir. Özellikle elektronik gaz kelebeği kullanılan modern araçlarda güvenilir konum bilgisi sistemin doğru çalışması açısından önem taşır.

Sensör verisinin diğer motor yönetim sistemi bilgileriyle birlikte değerlendirilmesi; motorun farklı yük ve sürüş koşullarına uygun şekilde kontrol edilmesine yardımcı olur.

Sonuç

Motor Dersi olarak bu yazıda Gaz Kelebeği Konum Sensörünün (TPS) yapısını, görevlerini, çalışma prensibini, arıza belirtilerini ve kontrol yöntemlerini inceledik.

TPS sensörü, gaz kelebeğinin konumunu elektronik kontrol ünitesine bildirerek motor yönetim sisteminin önemli girdilerinden birini sağlar. Sensör veya ilgili devrede oluşan bir arıza motor performansını ve sürüş özelliklerini olumsuz etkileyebilir.

Arıza teşhisinde yalnızca belirti veya arıza koduna göre parça değişimine karar verilmemeli; OBD canlı verileri, elektrik tesisatı, sensör sinyali ve üretici servis değerleri birlikte değerlendirilmelidir. Mesleki eğitim açısından TPS sensörünün çalışma ve kontrol yöntemlerinin bilinmesi modern elektronik motor yönetim sistemlerinin anlaşılmasına önemli katkı sağlar.
