Hava Sıcaklık Sensörü (IAT) Nedir? Görevi, Çalışma Prensibi ve Arızaları

Hava Sıcaklık Sensörü (IAT) Nedir?

Hava sıcaklık sensörü (Intake Air Temperature Sensor – IAT), motora emilen havanın sıcaklığını ölçerek bu bilgiyi motor kontrol ünitesine (ECU) ileten elektronik bir sensördür. Motor yönetim sisteminin temel bileşenlerinden biri olan IAT sensörü, yakıt püskürtme miktarının ve ateşleme zamanlamasının doğru şekilde ayarlanmasına yardımcı olur.

İçten yanmalı motorlarda yanmanın verimli gerçekleşebilmesi için silindirlere giren hava miktarı kadar, bu havanın sıcaklığı da büyük önem taşır. Çünkü hava sıcaklığı değiştikçe yoğunluğu da değişmektedir. Soğuk hava daha yoğun olduğu için daha fazla oksijen içerirken, sıcak hava daha düşük yoğunluğa sahiptir. ECU, bu değişimi IAT sensöründen aldığı bilgiler doğrultusunda değerlendirerek motorun en uygun hava-yakıt karışımıyla çalışmasını sağlar.

Modern benzinli, dizel, LPG‘li ve hibrit araçların büyük çoğunluğunda hava sıcaklık sensörü kullanılmaktadır.

Hava Sıcaklık Sensörünün Görevi

IAT sensörünün temel görevi, emme manifolduna veya hava emiş sistemine giren havanın sıcaklığını sürekli olarak ölçmektir.

ECU bu bilgiyi;

• Yakıt püskürtme süresini belirlemek,
• Ateşleme avansını ayarlamak,
• Emisyon değerlerini düşürmek,
• Yakıt ekonomisini artırmak,
• Motor performansını optimize etmek,
• Soğuk ilk çalıştırmayı düzenlemek,
• Rölanti kararlılığını sağlamak,
• Turbo basınç kontrolüne yardımcı olmak amacıyla kullanmaktadır.

Özellikle turbo beslemeli motorlarda emilen hava sıcaklığı sürekli değiştiğinden IAT sensörü çok daha önemli hale gelir.

Hibrit Araçlarda Hava Sıcaklık Sensörünün Önemi

Hibrit araçlarda içten yanmalı motor her zaman çalışmaz. Motor yalnızca ihtiyaç duyulduğunda devreye girer. Bu nedenle ECU’nun motor ilk çalıştığı anda doğru yakıt miktarını hesaplaması gerekir.

Hava sıcaklık sensörü;

• Elektrik motorundan benzinli motora geçişte,
• Motorun ilk çalıştırılmasında,
• Yakıt tüketiminin azaltılmasında,
• Egzoz emisyonlarının düşürülmesinde,
• Motorun daha yumuşak devreye alınmasında önemli görev üstlenmektedir.

Hibrit araçlarda motor sık sık durup yeniden çalıştırıldığı için IAT sensörünün doğru ölçüm yapması, sürüş konforu ve yakıt ekonomisi açısından klasik araçlara göre daha da önemlidir.

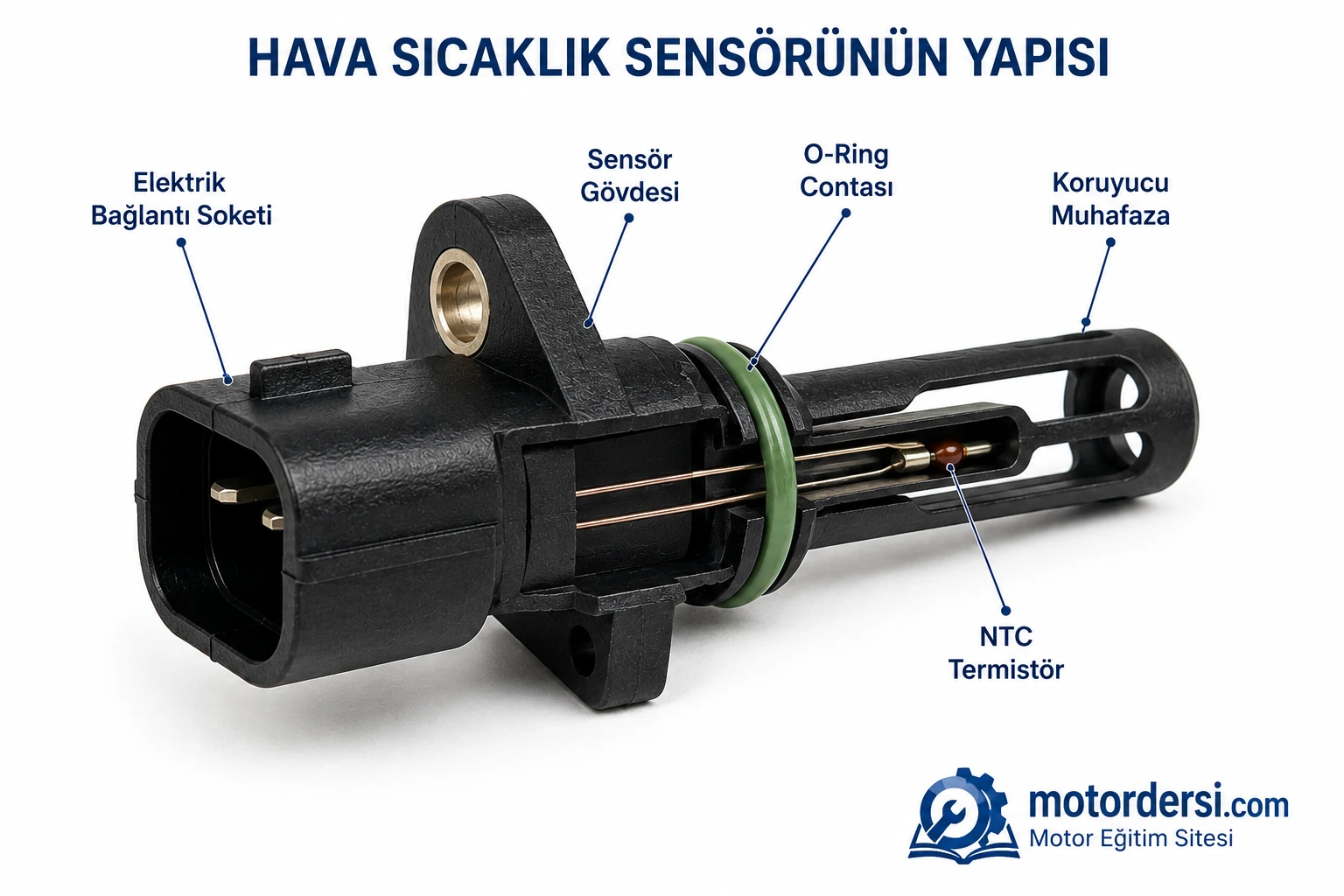

Hava Sıcaklık Sensörünün Yapısı

IAT sensörü oldukça basit yapıya sahip elektronik bir sensördür.

Başlıca parçaları şunlardır:

• Plastik sensör gövdesi
• NTC tipi termistör
• Elektrik bağlantı uçları
• Koruyucu muhafaza
• O-ring contası (bazı modellerde)

Sensör içerisinde bulunan NTC (Negative Temperature Coefficient) termistör sıcaklık arttıkça elektrik direnci azalan yarı iletken bir elemandır.

Hava Sıcaklık Sensörünün Çalışma Prensibi

Motor çalışırken hava filtresinden geçen hava sensör üzerinden geçmektedir.

Sensör içerisindeki NTC termistör hava sıcaklığına bağlı olarak direnç değerini değiştirir.

• Hava soğudukça direnç artar.
• Hava ısındıkça direnç azalır.

ECU sensöre genellikle 5 Volt referans gerilimi gönderir.

Sensörden geri dönen voltaj değişimine göre hava sıcaklığı hesaplanır.

Bu bilgi daha sonra;

• Yakıt enjeksiyonu
• Ateşleme avansı
• Turbo kontrolü
• Emisyon sistemleri

tarafından kullanılmaktadır.

Hava Yoğunluğu ile İlişkisi

Motorun ihtiyacı olan oksijen miktarı yalnızca hava hacmine bağlı değildir.

Havanın sıcaklığı da yoğunluğu doğrudan etkiler.

Örneğin;

• 5 °C hava
• 40 °C havaya göre

çok daha fazla oksijen içerir.

Bu nedenle ECU;

Soğuk havada daha fazla yakıt,

Sıcak havada ise daha az yakıt püskürterek ideal hava-yakıt oranını korur.

IAT Sensörünün ECU ile Haberleşmesi

ECU sensörden aldığı sıcaklık bilgisini birçok sistemle birlikte değerlendirir.

Bunlardan bazıları;

• MAP sensörü
• MAF sensörü
• Gaz kelebeği konum sensörü
• Gaz pedalı konum sensörü
• Krank mili konum sensörü
• Lambda sensörü
• Yakıt enjeksiyon sistemi
• Vuruntu sensörü

Bu sensörlerden gelen bilgiler birlikte analiz edilerek motorun çalışma koşulları belirlenir.

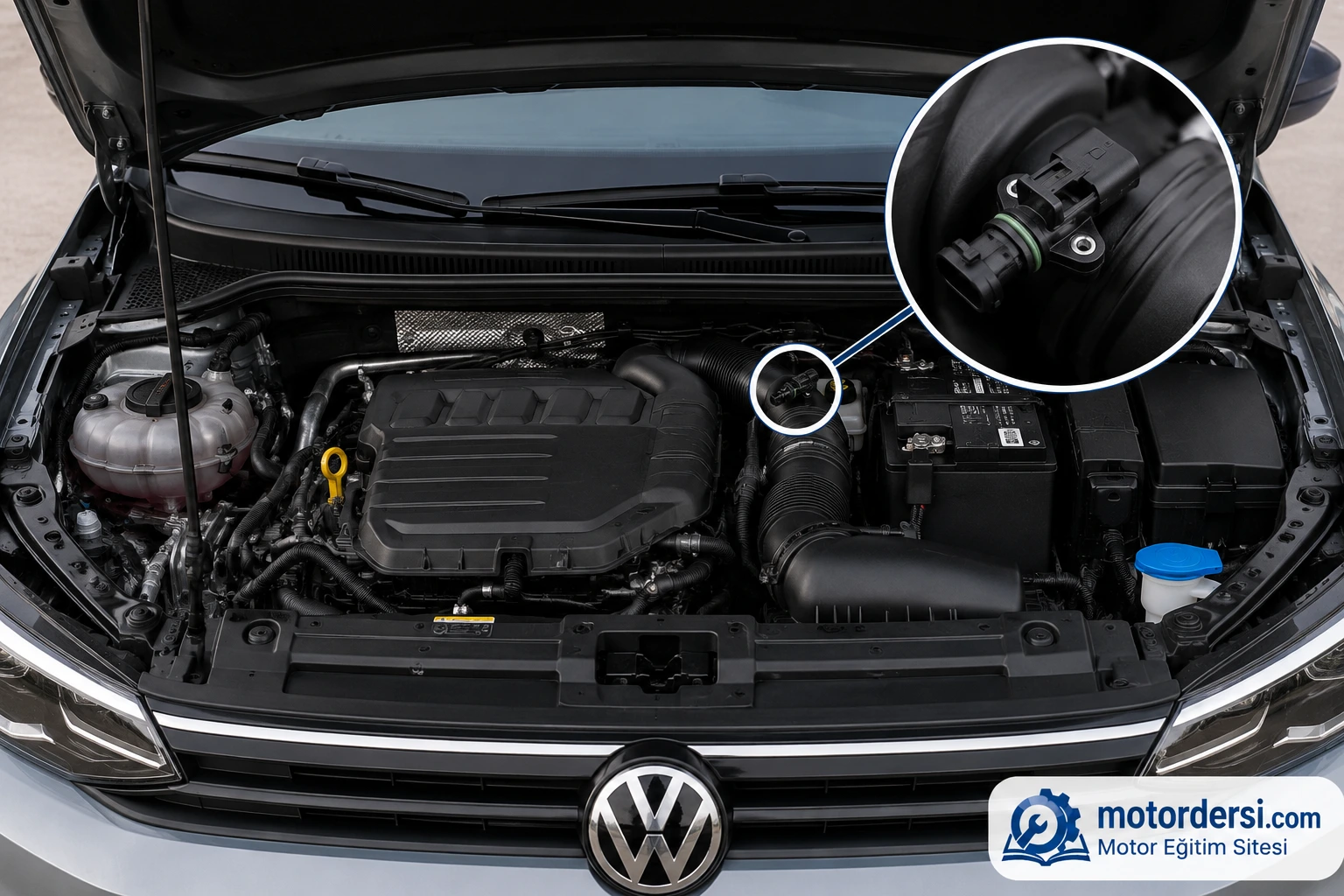

Hava Sıcaklık Sensörünün Bulunduğu Yer

Araç modeline göre farklı bölgelerde bulunabilir.

En yaygın montaj yerleri;

• Hava filtresi kutusu
• Hava emiş borusu
• Emme manifoldu
• MAF sensörü gövdesi içerisinde
• Turbo çıkışı (bazı turbo motorlarda)

Bazı modern araçlarda IAT sensörü doğrudan MAF sensörü içerisine entegre olarak üretilmektedir.

Hava Sıcaklık Sensörü Arızaları

IAT sensöründe oluşabilecek arızalar şunlardır:

• Sensör kirlenmesi
• Termistör arızası
• Soket oksitlenmesi
• Kablo kopması
• Kısa devre
• Referans gerilimi arızası
• ECU bağlantı problemi

Arıza Belirtileri

Sensör arızalandığında aşağıdaki belirtiler görülebilir:

• Motor arıza lambasının yanması
• Yakıt tüketiminin artması
• Düzensiz rölanti
• Performans düşüklüğü
• İlk çalıştırmada zorlanma
• Siyah egzoz dumanı
• Fakir veya zengin karışım oluşması
• Gaz tepkilerinin zayıflaması
• Vuruntu oluşturması

OBD Arıza Kodları

Yaygın arıza kodları:

P0112 Emme havası sıcaklık sensörü düşük giriş sinyali

P0113 Emme havası sıcaklık sensörü yüksek giriş sinyali

P0111 Sensör performans arızası

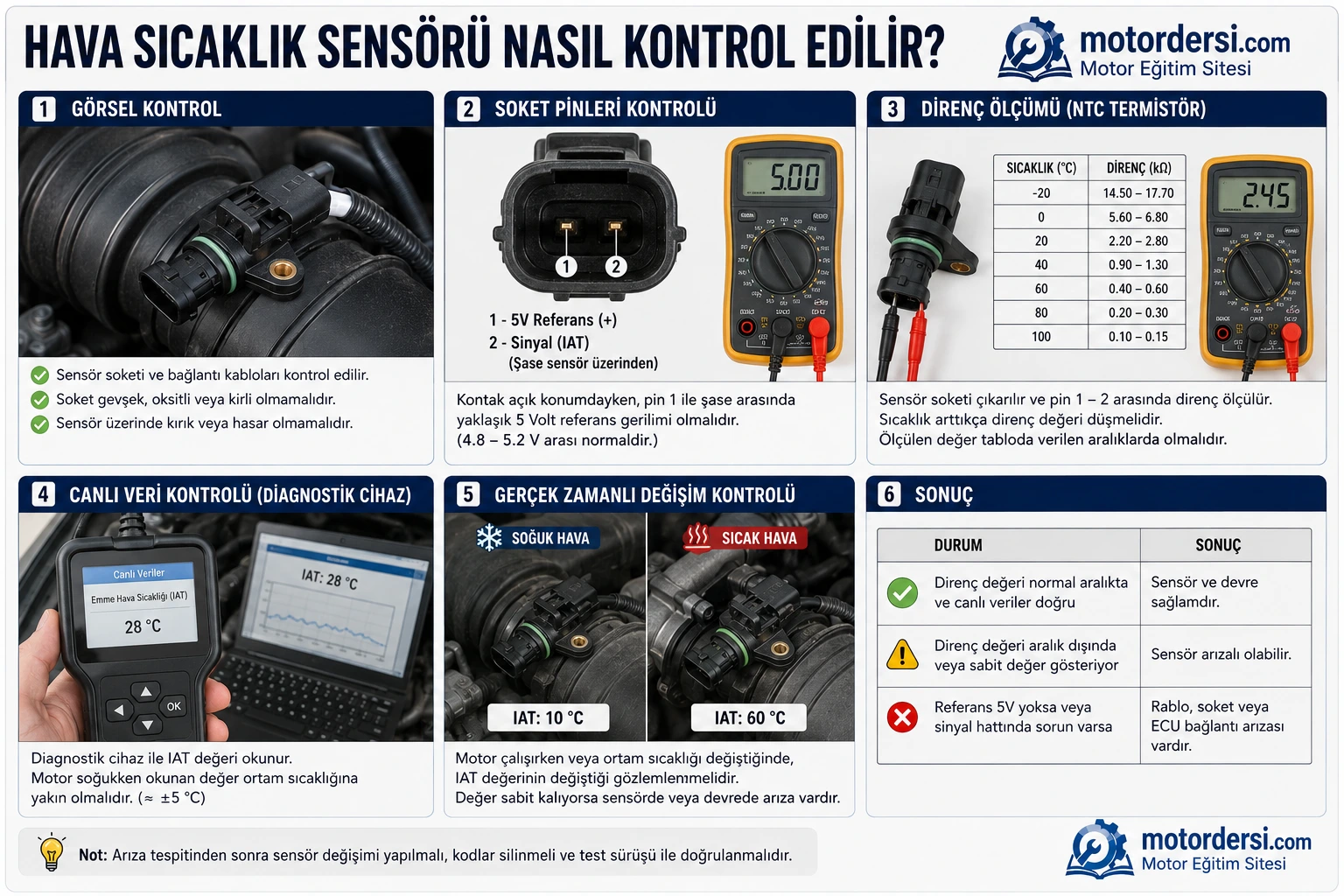

Hava Sıcaklık Sensörü Nasıl Kontrol Edilir?

Kontroller aşağıdaki sırayla yapılmalıdır.

Görsel Kontrol

• Soket gevşek mi?
• Kablolar sağlam mı?
• Sensör kirli mi?

Direnç Ölçümü

Avometre ile sensör direnci ölçülür.

Sıcaklık arttıkça direnç düşmelidir.

Voltaj Kontrolü

Kontak açıkken referans gerilimi kontrol edilir.

Yaklaşık 5 Volt görülmelidir.

Diagnostik Cihazı

Canlı veriler izlenerek ECU’nun okuduğu hava sıcaklığı kontrol edilir.

Motor soğukken sensör değeri ortam sıcaklığına yakın olmalıdır.

Bakımı

IAT sensörü bakım gerektiren bir parça değildir.

Ancak;

• Soket temiz tutulmalıdır.
• Kablo bağlantıları kontrol edilmelidir.
• Hava filtresi düzenli değiştirilmelidir.
• Yağ buharı ve kir birikmesi önlenmelidir.

Hava Sıcaklık Sensörünün Avantajları

• Yakıt ekonomisini artırır.
• Motor performansını iyileştirir.
• Emisyonları azaltır.
• Soğuk çalıştırmayı kolaylaştırır.
• Motor ömrünü uzatır.
• Hibrit araçlarda geçişleri daha yumuşak hale getirir.

Sonuç

Hava sıcaklık sensörü (IAT), motor yönetim sisteminin en önemli sensörlerinden biridir. Emme havasının sıcaklığını sürekli ölçerek ECU’nun hava-yakıt karışımını doğru şekilde ayarlamasına yardımcı olur. Böylece motor daha ekonomik, daha çevreci ve daha verimli çalışır. Özellikle hibrit araçlarda içten yanmalı motorun sık sık devreye girip çıkması nedeniyle IAT sensöründen alınan doğru veriler, sürüş konforu ve enerji yönetimi açısından büyük önem taşır. Daha fazla içerik için motor dersi ana sayfamızı ziyaret edin.
