Yapısı, Çalışması, Arızaları ve Kontrolü
Günümüzde kullanılan elektronik yakıt enjeksiyonlu motorlarda motor performansını doğrudan etkileyen birçok sensör bulunmaktadır. Bu sensörlerden biri de debimetre veya diğer adıyla hava akış metresidir. Özellikle modern benzinli ve dizel motorlarda yakıtın doğru miktarda püskürtülebilmesi için motora giren havanın miktarının hassas şekilde ölçülmesi gerekir. İşte bu görevi debimetre üstlenmektedir.
Motorun verimli çalışabilmesi için silindirlere giren hava miktarı ile enjektörlerden püskürtülen yakıt miktarının uyumlu olması gerekir. Eğer motora giren hava doğru ölçülemezse yakıt miktarı da yanlış hesaplanır. Bunun sonucunda performans düşüklüğü, yakıt tüketiminin artması, siyah duman oluşumu ve çeşitli motor arızaları meydana gelebilir.
Debimetrenin Görevi Nedir?
Debimetrenin temel görevi motora giren havanın kütlesini ölçerek bu bilgiyi motor kontrol ünitesine (ECU) göndermektir.
Motor kontrol ünitesi, debimetreden gelen verileri kullanarak;
- Enjektörlerin püskürteceği yakıt miktarını belirler,
- Ateşleme zamanlamasını ayarlar,
- Turbo basıncını kontrol eder,
- EGR sisteminin çalışmasını yönetir,
- Emisyon değerlerini optimize eder.
Kısacası debimetre, motorun ne kadar hava aldığı bilgisini ECU’ya bildirir ve ECU da buna göre uygun miktarda yakıt gönderir.
Debimetre Nerede Bulunur?
Debimetre genellikle hava filtresi kutusu ile gaz kelebeği arasında yer alır. Dış ortamdan alınan hava önce hava filtresinden geçer, daha sonra debimetre tarafından ölçülür ve emme manifolduna ulaşarak silindirlere gönderilir.
Bu konum sayesinde motora giren tüm hava debimetreden geçmek zorundadır. Böylece ECU, motora giren hava miktarını hassas şekilde hesaplayabilir.

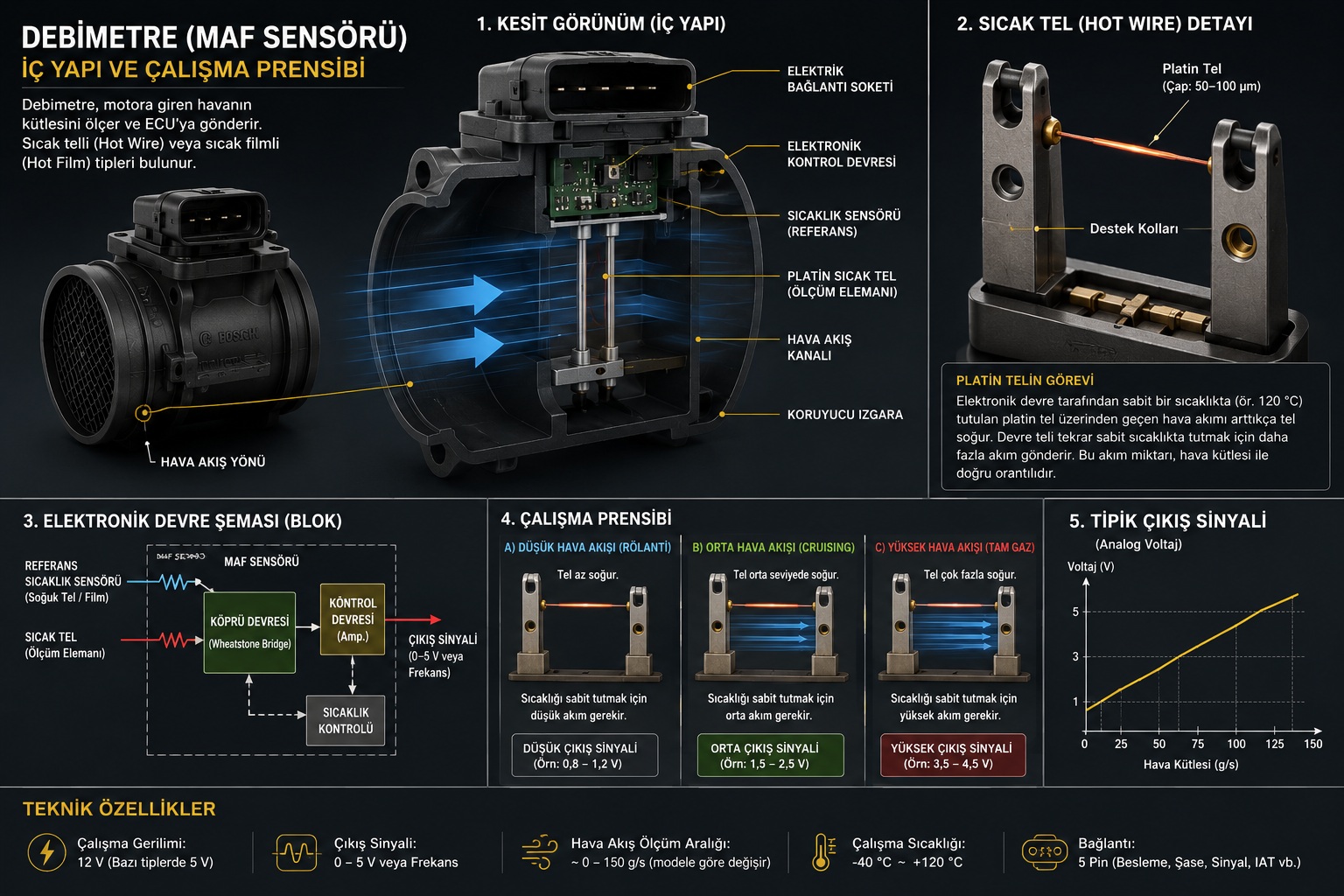

Debimetrenin Yapısı
Modern araçlarda kullanılan debimetreler genellikle sıcak telli (Hot Wire) veya sıcak filimli (Hot Film) yapıdadır.
Bir debimetrenin temel parçaları şunlardır:
- Sensör gövdesi
- Hava akış kanalı
- Platin sıcak tel veya sıcak film elemanı
- Referans sıcaklık sensörü
- Elektronik kontrol devresi
- Elektrik bağlantı soketi
Bu parçalar birlikte çalışarak motora giren havanın kütlesini sürekli olarak ölçer ve ECU’ya bilgi gönderir.
Debimetrenin Çalışma Prensibi
Debimetrenin çalışma mantığı oldukça ilginçtir. Sensörün içerisinde bulunan platin tel elektronik devre tarafından belirli bir sıcaklıkta tutulur. Bu sıcaklık araç modeline göre değişmekle birlikte genellikle ortam sıcaklığından yaklaşık 100 °C daha yüksektir.
Motor çalışırken emilen hava bu sıcak telin üzerinden geçer.
Hava miktarı arttıkça platin tel daha fazla soğur.
Elektronik kontrol devresi telin sıcaklığını sabit tutabilmek için tele daha fazla akım gönderir.
İşte burada ölçülen şey doğrudan hava miktarı değil, teli sabit sıcaklıkta tutabilmek için gereken elektrik enerjisidir.
Az Hava Akışı Durumu
Rölantide motora az hava girer.
Bu durumda:
- Platin tel çok az soğur.
- Devre düşük akım gönderir.
- ECU düşük hava kütlesi bilgisi alır.
Orta Hava Akışı Durumu
Araç normal sürüş sırasında daha fazla hava emer.
Bu durumda:
- Tel daha fazla soğur.
- Devre daha fazla akım gönderir.
- ECU daha fazla yakıt püskürtür.
Yüksek Hava Akışı Durumu
Tam gazda motora yüksek miktarda hava girer.
Bu durumda:
- Tel ciddi şekilde soğur.
- Devre yüksek akım gönderir.
- ECU yakıt miktarını önemli ölçüde artırır.
Bu sistem sayesinde motor her çalışma koşulunda doğru hava-yakıt karışımına ulaşabilir.
Debimetre Neden Hava Kütlesini Ölçer?
Birçok öğrenci debimetrenin neden hacim değil de kütle ölçtüğünü merak eder.
Aslında motorun ihtiyacı olan şey havanın hacmi değil, içerdiği oksijen miktarıdır.
Örneğin;
- Yazın sıcak havada aynı hacimdeki havada daha az oksijen bulunur.
- Kışın soğuk havada aynı hacimdeki havada daha fazla oksijen bulunur.
Debimetre, sıcak tel prensibi sayesinde havanın gerçek kütlesini ölçerek bu sorunu ortadan kaldırır.
Bu nedenle İngilizce adı Mass Air Flow Sensor (MAF) yani Kütlesel Hava Akış Sensörüdür.
ECU Debimetreden Gelen Bilgiyi Nasıl Kullanır?
Debimetreden alınan veriler ECU tarafından sürekli değerlendirilir.
Örneğin rölantide sensörden yaklaşık 3-8 g/s hava bilgisi gelebilir.
Tam gazda ise bu değer motor hacmine göre 80-150 g/s veya daha yüksek değerlere ulaşabilir.
ECU;
- Hava miktarını,
- Motor devrini,
- Gaz pedalı konumunu,
- Motor sıcaklığını,
- Lambda sensörü verilerini
birlikte değerlendirerek enjektörlerin açık kalma süresini belirler.
Böylece motor hem performanslı hem de ekonomik çalışır.
Debimetre Arızalarının Belirtileri
Debimetre arızalandığında veya kirlenmeye başladığında araçta çeşitli belirtiler görülür.
En sık karşılaşılan belirtiler şunlardır:
- Yakıt tüketiminde artış
- Motor performansında düşüş
- Gaz yememe sorunu
- Düzensiz rölanti
- Siyah egzoz dumanı
- Turbo performansında düşüş
- Tekleme ve sarsıntılı çalışma
- Motor arıza lambasının yanması
Bu belirtiler tek başına debimetre arızasını kesin olarak göstermese de kontrol edilmesi gereken ilk sensörlerden biridir.

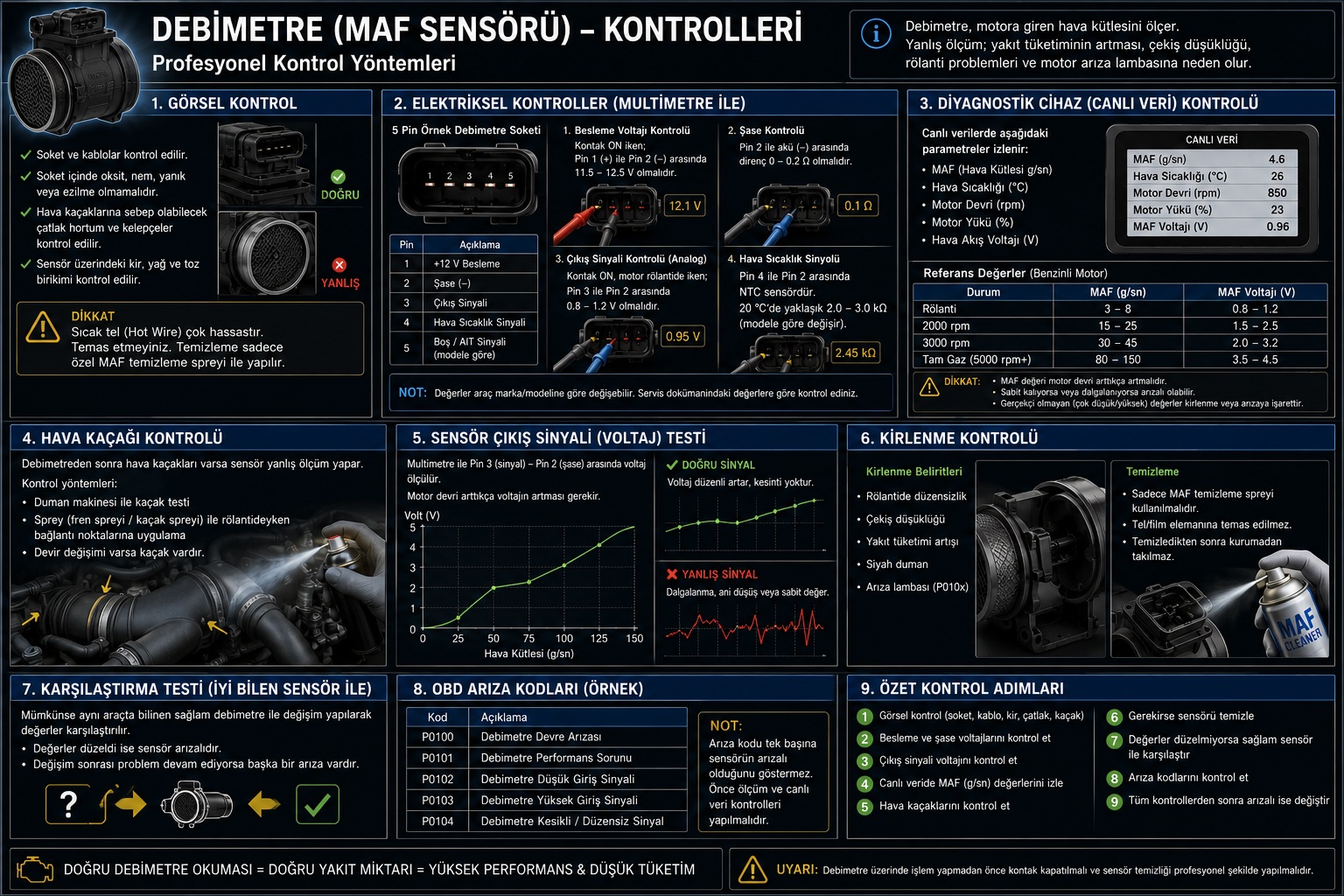

Debimetre Kontrolleri
Debimetre arızasından şüphelenildiğinde aşağıdaki kontroller yapılmalıdır.
Görsel Kontrol
Öncelikle sensör ve bağlantıları incelenir.
Kontrol edilmesi gereken noktalar:
- Soket bağlantıları
- Kablo tesisatı
- Oksitlenme
- Kırık veya çatlaklar
- Hava kaçağı oluşturabilecek hortumlar
Multimetre ile Kontrol
Multimetre yardımıyla;
- Besleme voltajı
- Şase bağlantısı
- Çıkış sinyali
ölçülür.
Çoğu debimetrede besleme gerilimi 12 Volt veya 5 Volt seviyesindedir.
Diyagnostik Cihaz ile Kontrol
Arıza tespit cihazı kullanılarak canlı veriler incelenir.
Kontrol edilen değerler:
- MAF değeri (g/s)
- Hava sıcaklığı
- Motor yükü
- Motor devri
- Sensör çıkış voltajı
Değerlerin motor devri arttıkça düzenli şekilde yükselmesi gerekir.
Temizlik Kontrolü
Debimetre zamanla;
- Toz,
- Yağ buharı,
- Kurum,
nedeniyle kirlenebilir.
Temizlik işlemi yalnızca özel MAF sensör temizleme spreyi ile yapılmalıdır. Sıcak tel oldukça hassas olduğundan kesinlikle fırça, bez veya sert cisimlerle temizlenmemelidir.
Sık Karşılaşılan Debimetre Arıza Kodları
Motor arıza lambası yandığında aşağıdaki OBD kodları görülebilir:
- P0100 → Debimetre devre arızası
- P0101 → Debimetre performans sorunu
- P0102 → Düşük giriş sinyali
- P0103 → Yüksek giriş sinyali
- P0104 → Kesikli veya düzensiz sinyal
Bu kodlar teşhis sürecinde önemli bilgiler verir ancak kesin arıza tespiti için canlı veri kontrolleri de yapılmalıdır.
Sonuç
Debimetre, modern motor yönetim sistemlerinin en önemli sensörlerinden biridir. Motora giren havanın kütlesini hassas şekilde ölçerek ECU’nun doğru yakıt miktarını hesaplamasını sağlar. Özellikle sıcak tel prensibi sayesinde hava akışı arttıkça sensörün ihtiyaç duyduğu elektrik akımı da artar ve ECU bu değişimi yorumlayarak motorun ihtiyaç duyduğu yakıt miktarını belirler.
Doğru çalışan bir debimetre; yüksek performans, düşük yakıt tüketimi ve düşük emisyon anlamına gelir. Bu nedenle araç bakım ve arıza teşhis işlemlerinde debimetrenin kontrolü büyük önem taşımaktadır. Motor teknolojisi eğitimi alan öğrenciler için debimetrenin yapısını, çalışma mantığını ve kontrol yöntemlerini iyi anlamak, elektronik motor yönetim sistemlerini kavramanın temel adımlarından biridir.
