Mikroişlemci Kontrollü Gaz Kesme Sistemi Nedir?

Mikroişlemci kontrollü gaz kesme sistemi, elektronik gaz kontrolüne sahip araçlarda motor torkunun elektronik kontrol ünitesi (ECU) tarafından yönetilebilmesine dayanır. Geleneksel sistemlerde gaz pedalı ile gaz kelebeği arasında mekanik bir bağlantı bulunurken elektronik gaz kontrolünde sürücünün gaz pedalı talebi sensörlerle algılanır ve kontrol ünitesine iletilir. Kontrol ünitesi de çalışma koşullarını değerlendirerek gaz kelebeğini ve motor torkunu uygun şekilde kontrol eder.

Elektronik gaz kontrolü, yaygın olarak Electronic Throttle Control (ETC) veya drive-by-wire olarak adlandırılan sistemlerin bir parçasıdır. Buradaki “wire” ifadesi mekanik gaz telinin yerini elektriksel sinyaller ve elektronik kontrolün almasını ifade eder. Sistem; gaz pedalı konum sensörü, elektronik kontrol ünitesi, elektronik gaz kelebeği, kelebek konum sensörleri ve ilgili elektrik devrelerinden oluşur.

Bu konunun anlaşılabilmesi için Gaz Pedalı Konum Sensörü, Gaz Kelebeği Konum Sensörü ve Elektronik Kontrol Ünitesi konularının birlikte değerlendirilmesi yararlıdır.

Mikroişlemci Kontrollü Gaz Kesme Sistemi Nasıl Çalışır?

Sürücü gaz pedalına bastığında gaz pedalı konum sensörü pedal hareketini elektriksel sinyale dönüştürür. Bu bilgi ECU’ya gönderilir. Ancak modern elektronik gaz sistemlerinde ECU, gaz pedalının konumunu doğrudan ve değişmez biçimde gaz kelebeğinin aynı oranda açılması şeklinde uygulamak zorunda değildir.

Kontrol ünitesi sürücünün tork talebinin yanında motor devri, motor yükü, araç hızı, sıcaklıklar ve araçtaki diğer kontrol sistemlerinden gelen bilgileri de değerlendirebilir. Daha sonra istenen motor torkunun oluşturulabilmesi için gaz kelebeği, yakıt püskürtme ve ateşleme gibi sistemler uygun şekilde yönetilebilir.

Bu nedenle elektronik gaz kontrolünün temel mantığı yalnızca “pedala ne kadar basılırsa kelebek o kadar açılır” şeklinde düşünülmemelidir. Sürücü pedal üzerinden bir tork talebi oluştururken, bu talebin nasıl uygulanacağı araç üreticisinin motor yönetim stratejisine bağlıdır.

Gaz Pedalı ve Gaz Kelebeği Arasındaki İlişki

Mekanik gaz sistemlerinde pedal hareketi bir tel veya bağlantı mekanizması aracılığıyla doğrudan gaz kelebeğine aktarılabilir. Elektronik gaz kontrolünde ise pedal ile gaz kelebeği arasında doğrudan mekanik kumanda bağlantısı bulunmaz.

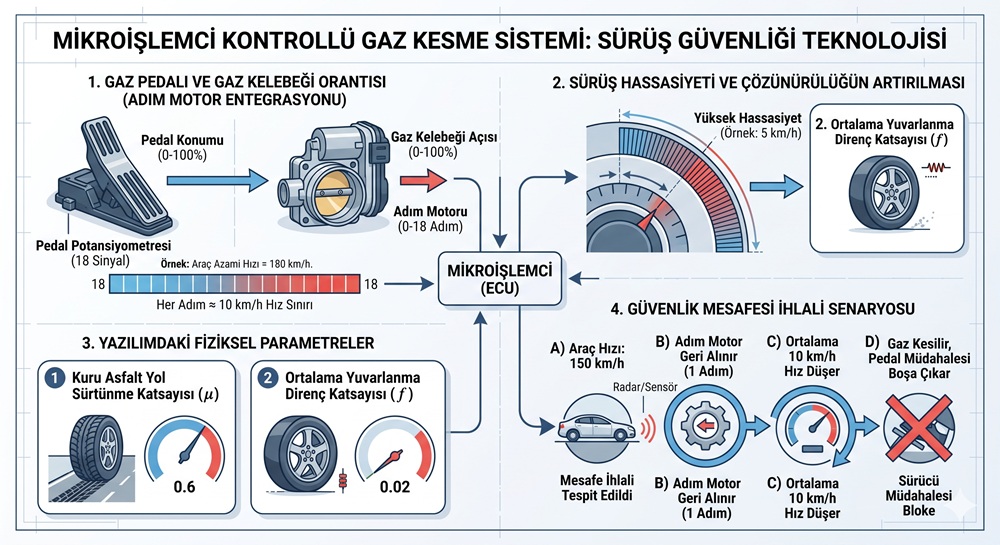

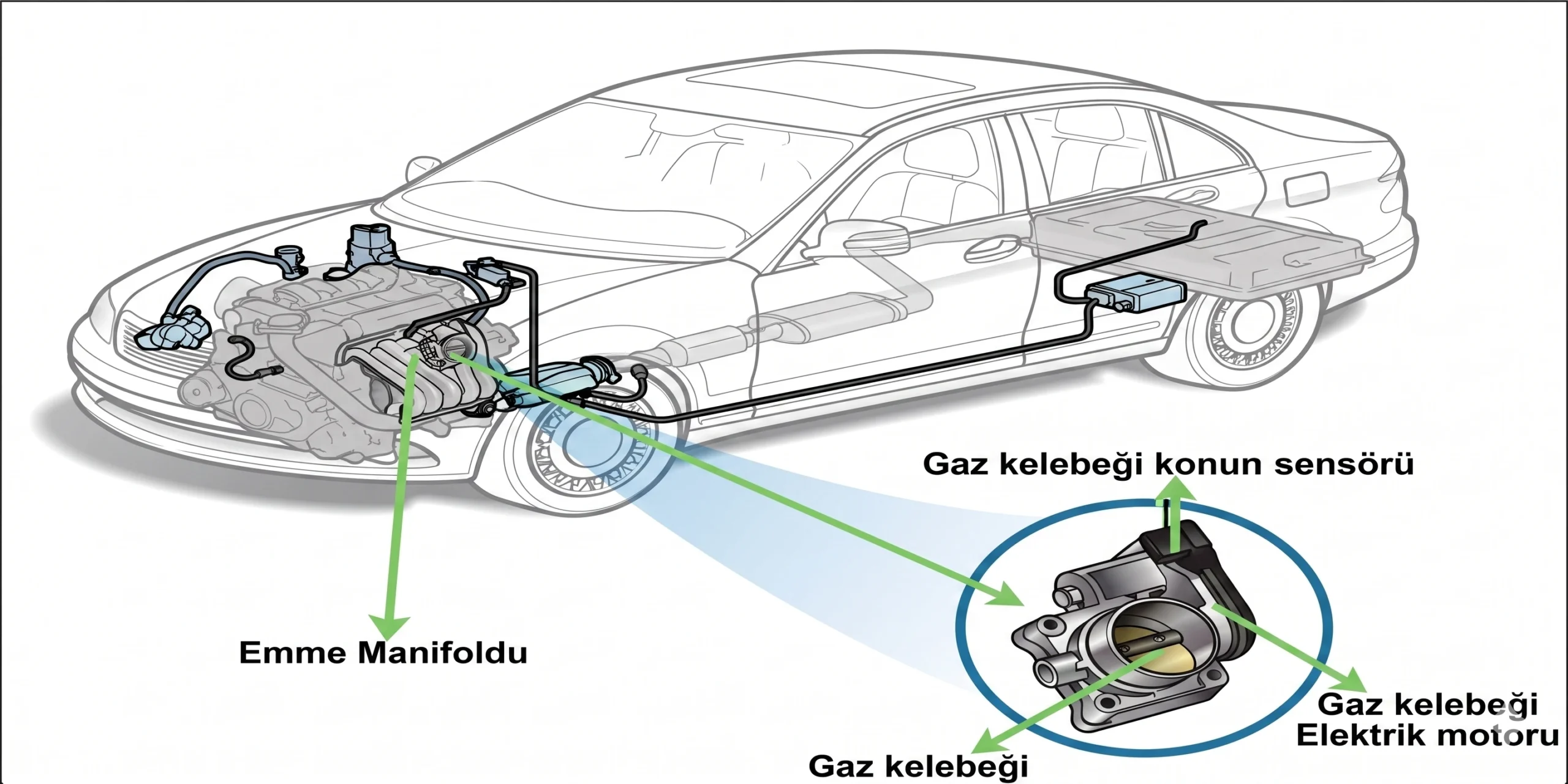

Gaz pedalının konumu elektronik sensörlerle ölçülür. ECU bu bilgiyi değerlendirir ve gaz kelebeği gövdesindeki elektrik motorunu kontrol ederek kelebeği gerekli konuma getirir. Gaz kelebeğinin gerçek konumu ise konum sensörleriyle kontrol ünitesine geri bildirilir.

Elektronik gaz kelebeğinin çalışma prensibi ve rölanti kontrolü hakkında daha ayrıntılı bilgi için Gaz Kelebeği ve Rölanti Düzenleme konusunu inceleyebilirsiniz.

Gaz Pedalı Konum Sensörü Nasıl Çalışır?

Gaz pedalı konum sensörü, sürücünün pedala ne kadar bastığını kontrol ünitesine bildirir. Sistem tasarımına göre temassız sensör teknolojileri veya farklı konum algılama yöntemleri kullanılabilir. Güvenlik amacıyla modern elektronik gaz pedallarında birbiriyle karşılaştırılabilen birden fazla sinyal kanalı bulunması yaygın bir uygulamadır.

ECU bu sinyallerin birbiriyle uyumlu olup olmadığını sürekli denetleyebilir. Sinyaller arasında izin verilen sınırların dışında bir uyumsuzluk algılanması durumunda arıza kaydı oluşturulabilir ve sistem güvenli çalışma moduna geçebilir.

Gaz pedalı konumunun nasıl algılandığını ayrıntılı olarak öğrenmek için Gaz Pedalı Konum Sensörü sayfasından yararlanabilirsiniz.

Elektronik Gaz Kelebeği Nasıl Kontrol Edilir?

Elektronik gaz kelebeği gövdesinde kelebeği hareket ettiren bir elektrik motoru ve kelebeğin gerçek konumunu ECU’ya bildiren konum algılama sistemi bulunur. Kontrol ünitesi istenen kelebek konumu ile ölçülen gerçek konumu karşılaştırarak elektrik motorunu sürekli kontrol eder.

Burada gaz kelebeğinin mutlaka belirli sayıda “adım” ile çalıştığı düşünülmemelidir. Elektronik gaz kelebeği tasarımına göre motor ve geri beslemeli kontrol sistemi kullanılarak istenen konuma hassas biçimde getirilebilir.

Dolayısıyla bir adımın belirli bir araç hızına, örneğin 5 veya 10 km/sa değerine karşılık geldiği şeklinde genel bir ilişki yoktur. Araç hızı ile gaz kelebeği açıklığı arasında sabit ve doğrusal bir oran bulunmaz.

Araç Hızı Neden Gaz Kelebeği Açıklığına Doğrudan Bağlı Değildir?

Bir aracın hızını yalnızca gaz kelebeğinin açıklığı belirlemez. Motor devri ve torku, seçili vites oranı, son dişli oranı, araç kütlesi, yol eğimi, aerodinamik direnç, yuvarlanma direnci ve sürüş koşulları gibi birçok değişken araç hızını etkiler.

Örneğin aynı gaz pedalı konumunda araç düz yolda farklı, dik bir yokuşta farklı hızlarda ilerleyebilir. Benzer şekilde farklı viteslerde aynı gaz kelebeği açıklığı farklı araç hızları ve motor çalışma koşulları oluşturabilir.

Bu nedenle mikroişlemci kontrollü gaz sistemlerinde temel amaç “kelebeğin her hareketini belirli bir km/sa değerine eşlemek” değil, sürücünün tork talebini ve mevcut çalışma koşullarını değerlendirerek motoru uygun şekilde kontrol etmektir.

Mikroişlemci Kontrollü Gaz Kesme Nasıl Gerçekleşir?

Elektronik gaz kontrolünün önemli avantajlarından biri, ECU’nun gerekli durumlarda sürücünün gaz pedalı talebinden bağımsız olarak motor torkunu sınırlandırabilmesidir. Araç mimarisine göre farklı kontrol sistemleri motor yönetim ünitesinden tork azaltılması talep edebilir.

Tork azaltma işlemi yalnızca gaz kelebeğinin kapatılması anlamına gelmeyebilir. Benzinli bir motorda gaz kelebeği konumu, yakıt püskürtme ve ateşleme kontrolü gibi yöntemler motor yönetim stratejisinin bir parçası olabilir. Kullanılacak yöntem motor ve araç tasarımına bağlıdır.

Takip Mesafesi Azaldığında Sistem Ne Yapar?

Radar, kamera veya araç tasarımına göre diğer çevre algılama sensörlerini kullanan sürüş destek sistemleri öndeki araçla olan mesafeyi ve bağıl hızı değerlendirebilir. Adaptif hız sabitleme gibi bir sistem aktif olduğunda takip mesafesi azaldığında araç, hedef mesafeyi yeniden oluşturmak için tahrik torkunun azaltılmasını isteyebilir.

Bu durumda elektronik gaz kontrol sistemi motor torkunun azaltılmasına katkı sağlayabilir. Ancak modern sürüş destek sistemlerinin çalışması yalnızca gaz kelebeğinin kapatılmasına indirgenmemelidir. Sistem ve araç tasarımına göre fren kontrol ünitesiyle koordinasyon kurularak frenleme de gerçekleştirilebilir.

Özellikle çarpışma riskinin yükseldiği durumlarda otomatik acil frenleme sistemi bulunuyorsa sürücü uyarılabilir ve sistem koşulları sağlandığında frenleme desteği veya otomatik frenleme uygulanabilir. Bu fonksiyonların kapsamı araç modeline ve donanımına göre değişir.

Örnek Çalışma Senaryosu

Adaptif hız sabitleme sistemi aktif bir aracın öndeki araca yaklaşması örnek olarak düşünülebilir. Sistem genel olarak şu işlemleri gerçekleştirebilir:

1. Mesafenin algılanması: Radar, kamera veya ilgili çevre algılama sistemi öndeki araçla mesafe ve bağıl hız bilgisini değerlendirir.
2. Kontrol ünitesinin değerlendirmesi: Mevcut hız, hedef takip mesafesi ve diğer sistem bilgileri birlikte değerlendirilir.
3. Tork talebinin azaltılması: Gerekli görülürse motor yönetim sisteminden daha düşük tork talep edilir.
4. Elektronik gaz kontrolü: Motor yönetim stratejisine göre gaz kelebeği ve diğer motor kontrol değişkenleri düzenlenebilir.
5. Gerekirse frenleme: Yalnızca tork azaltılması yeterli değilse ve sistem bu özelliği destekliyorsa fren sistemiyle koordineli yavaşlama gerçekleştirilebilir.

Bu işlemler için sabit bir “bir adım geri = 10 km/sa yavaşlama” kuralı bulunmaz. Kontrol sürekli olarak araçların hızını, bağıl hareketini ve diğer sistem verilerini değerlendirerek yapılır.

Sürtünme ve Yuvarlanma Direnci Sistemi Nasıl Etkiler?

Bir aracın yavaşlama ve durma davranışını yol ile lastik arasındaki tutunma, yol eğimi, lastik özellikleri, araç hızı, araç kütlesi, fren sistemi ve çevre koşulları gibi birçok değişken etkiler. Yuvarlanma ve aerodinamik dirençler de aracın hareketine etki eden kuvvetler arasındadır.

Ancak bütün mikroişlemci kontrollü gaz sistemlerinin yazılımına sabit olarak 0,6 yol sürtünme katsayısı ve 0,02 yuvarlanma direnci katsayısı girildiğini söylemek doğru değildir. Bu tür sayısal değerler belirli bir eğitim hesabında veya varsayımsal modelde kullanılabilir; gerçek araç kontrol algoritmaları araç üreticisinin tasarımına ve mevcut sensör verilerine göre çok daha kapsamlı olabilir.

Yol koşullarının frenleme ve durma mesafesi üzerindeki etkisini değerlendirirken lastik-yol tutunmasının da dikkate alınması gerekir. Bu konuda Lastik Fren İlişkisi konusunu inceleyebilirsiniz.

Sürücü Gaza Basarsa Sistem Pedal Sinyalini İptal Eder mi?

Elektronik gaz kontrol sistemlerinde sürücünün gaz pedalı sinyali ECU tarafından sürekli izlenir. Ancak güvenlik veya sürüş destek fonksiyonları aktif olduğunda tork taleplerinin nasıl önceliklendirileceği araç üreticisinin kontrol stratejisine bağlıdır.

Bu nedenle “tehlike oluştuğunda gaz pedalı tamamen boşa çıkar ve ECU pedal sinyalini görmezden gelir” ifadesini bütün araçlar için geçerli bir çalışma kuralı olarak kullanmak doğru değildir. Sürücü talebi, hız sabitleme sistemi, çekiş ve denge kontrolü, şanzıman ve sürüş destek sistemlerinden gelen tork talepleri araç içerisindeki kontrol stratejisine göre değerlendirilir.

Elektronik Gaz Sisteminde Arıza Olursa Ne Olur?

Elektronik gaz sistemi güvenlikle ilişkili olduğu için sensör ve aktüatörlerin çalışma durumunun izlenmesi önemlidir. Gaz pedalı veya gaz kelebeği konum sinyallerinde uyumsuzluk, elektrik motorunda problem, tesisat arızası veya kontrol ünitesinin beklemediği bir durum algılanırsa arıza kodu kaydedilebilir.

Sistemin tasarımına ve arızanın türüne göre motor gücü sınırlandırılabilir veya güvenli çalışma stratejisi uygulanabilir. Arızanın teşhisinde yalnızca parçayı değiştirmek yerine arıza kodları, canlı veriler, besleme ve şasi hatları, sensör sinyalleri ve elektrik tesisatı birlikte değerlendirilmelidir.

Elektronik kontrol ünitesinin sensör ve aktüatörleri nasıl değerlendirdiğini daha ayrıntılı öğrenmek için Sensörler ve ECU Kontrolleri ve Aktivatörlerin Kontrolü Nasıl Yapılır? konularından yararlanabilirsiniz.

Mikroişlemci Kontrollü Gaz Kesme Sisteminin Temel Elemanları

Mikroişlemci kontrollü gaz kesme sistemi ve elektronik gaz kontrolünün anlaşılmasında şu temel elemanların görevleri bilinmelidir:

• Gaz pedalı konum sensörü: Sürücünün tork talebini temsil eden pedal konumu bilgisini ECU’ya iletir.
• Elektronik kontrol ünitesi (ECU): Sensör ve sistem bilgilerini değerlendirerek motor torkunun nasıl oluşturulacağını belirler.
• Elektronik gaz kelebeği: ECU komutuna göre gaz kelebeği açıklığını kontrol eder.
• Gaz kelebeği konum sensörü: Kelebeğin gerçek konumunu ECU’ya geri bildirir.
• Elektrik motoru: Gaz kelebeğini ECU’nun komutuna göre hareket ettirir.
• Diğer kontrol sistemleri: Araç tasarımına göre motor yönetim sistemiyle tork talebi veya tork sınırlaması konusunda haberleşebilir.

Mikroişlemci Kontrollü Gaz Kesme Sistemi Hakkında Sonuç

Mikroişlemci kontrollü gaz kesme sistemi, elektronik gaz kontrolünün sağladığı motor torku yönetiminden yararlanır. Sürücünün gaz pedalı talebi sensörlerle algılanır, ECU tarafından değerlendirilir ve elektronik gaz kelebeği ile motor yönetim sistemi uygun şekilde kontrol edilir.

Modern sistemlerde gaz pedalı konumu ile araç hızı veya gaz kelebeği açıklığı arasında sabit bir matematiksel oran bulunmaz. Kontrol ünitesi sürücünün talebini, motor çalışma koşullarını ve araçtaki diğer elektronik sistemlerden gelen bilgileri birlikte değerlendirir.

Konuyu tamamlamak için Gaz Pedalı Konum Sensörü, Gaz Kelebeği Konum Sensörü, Elektronik Kontrol Ünitesi ve Motorda Kullanılan Sensörler konularını inceleyebilirsiniz.

Otomotiv teknolojisi, motor yönetim sistemleri ve diğer teknik eğitim içeriklerine Motor Dersi ana sayfasından ulaşabilirsiniz.
