Hibrit Araçlarda Gaz Kelebeği

Hibrit Araçlarda Gaz Kelebeği: Yapısı, Çalışma Prensibi, Kontrolü ve Değişimi

Hibrit araçlarda gaz kelebeği, içten yanmalı motora alınan hava miktarını elektronik olarak kontrol eden motor yönetim sistemi elemanlarından biridir. Hibrit araçlarda içten yanmalı motor ile elektrik motorunun uyumlu ve verimli çalışabilmesi için gaz kelebeğinin doğru şekilde kumanda edilmesi büyük önem taşır. Elektronik kontrol ünitesi (ECU), sürücünün gaz pedalı isteği ve farklı sensörlerden aldığı veriler doğrultusunda gaz kelebeğinin açısını sürekli olarak ayarlar.

Elektronik gaz kelebeğinin doğru çalışmaması; düzensiz rölanti, performans kaybı, gaz pedalına geç tepki, yakıt tüketiminin artması ve motor arıza lambasının yanması gibi sorunlara neden olabilir. Bu nedenle gaz kelebeğinin yapısının, çalışma prensibinin, kontrol yöntemlerinin ve arıza belirtilerinin bilinmesi özellikle Motorlu Araçlar Teknolojisi öğrencileri açısından önemlidir.

Bu yazıda hibrit araçlarda kullanılan gaz kelebeğinin yapısı, çalışma prensibi ve motor yönetim sistemindeki görevinin yanı sıra avometre ile kontrolü, OBD cihazı ile arıza teşhisi, bakım, adaptasyon ve değişim işlemleri ayrıntılı olarak ele alınmaktadır.

Hibrit Araçlarda Gaz Kelebeği Nedir?

Gaz kelebeği, emme manifoldu girişinde bulunan ve motora girecek hava miktarını ayarlayan elektronik kumanda elemanıdır.

Eski nesil araçlarda gaz kelebeği, gaz teli ile mekanik olarak çalışırken günümüzde hibrit araçların büyük bölümünde Elektronik Gaz Kelebeği (Electronic Throttle Body – ETB) kullanılmaktadır.

Elektronik gaz kelebeğinde gaz pedalı ile kelebek arasında mekanik bağlantı bulunmaz. Gaz pedalına basıldığında pedal konum sensörü bu bilgiyi ECU’ya gönderir. ECU ise gaz kelebeği motorunu çalıştırarak kelebeğin açısını ayarlar.

Bu sistem sayesinde;

• Yakıt ekonomisi artar.
• Emisyon değerleri düşer.
• Motor daha kararlı çalışır.
• Elektronik denge sistemleri ile birlikte çalışabilir.
• Hibrit sistem enerji yönetimini daha hassas gerçekleştirebilir.

Hibrit Araçlarda Gaz Kelebeğinin Görevi

Gaz kelebeğinin temel görevi motora giren hava miktarını kontrol etmektir. Motorun ihtiyaç duyduğu hava miktarı ECU tarafından sürekli olarak hesaplanır.

Bu hesaplamada başlıca şu bilgiler kullanılır:

• Gaz pedalına basılma oranı
• Motor devri
• Motor sıcaklığı
• Akü durumu
• Hibrit sistem çalışma modu

Bu bilgiler ECU tarafından değerlendirilerek gaz kelebeği uygun açıya getirilir.

Araç rölantide çalışırken gaz kelebeği genellikle düşük bir açıklıkta tutulur. Sürücü hızlanmak istediğinde gaz pedalına daha fazla basar ve ECU gaz kelebeğinin açısını artırır. Böylece silindirlere daha fazla hava alınabilir. ECU çalışma koşullarına göre uygun yakıt miktarını da belirleyerek motorun istenen gücü üretmesini sağlar.

Hibrit Araçlarda Gaz Kelebeğinin Yapısı

Elektronik gaz kelebeği, hava akışını hassas biçimde kontrol edebilmek için mekanik ve elektronik birçok parçanın birlikte çalıştığı bir yapıya sahiptir. Başlıca parçaları şunlardır:

Gaz Kelebeği Gövdesi

Genellikle alüminyum alaşımdan üretilir ve emme manifoldu üzerine bağlanır. Gövde içerisinde motora giden havanın geçtiği kanal bulunur.

Kelebek Plakası

Hava kanalının içerisinde bulunan dairesel metal plakadır. Açısı değiştirilerek motora girecek hava miktarı kontrol edilir.

Elektrik Motoru

Gaz kelebeğini hareket ettiren DC motordur. ECU tarafından elektronik olarak kumanda edilerek kelebek plakasının istenen konuma getirilmesini sağlar.

Gaz Kelebeği Konum Sensörü (TPS)

Gaz kelebeğinin gerçek konumunu algılayarak ECU‘ya bildirir. ECU, istenen kelebek açısı ile gerçek kelebek açısını bu bilgi yardımıyla karşılaştırabilir.

Yay Mekanizması

Elektriksel kumandanın kaybolması gibi durumlarda gaz kelebeğinin tasarlanan güvenli konuma dönmesine yardımcı olur.

Elektrik Soketi

Gaz kelebeği üzerindeki motor ve sensörlerin elektriksel bağlantısını sağlar. Pin sayısı ve bağlantı yapısı araç üreticisine ve sistem tasarımına göre değişebilir.

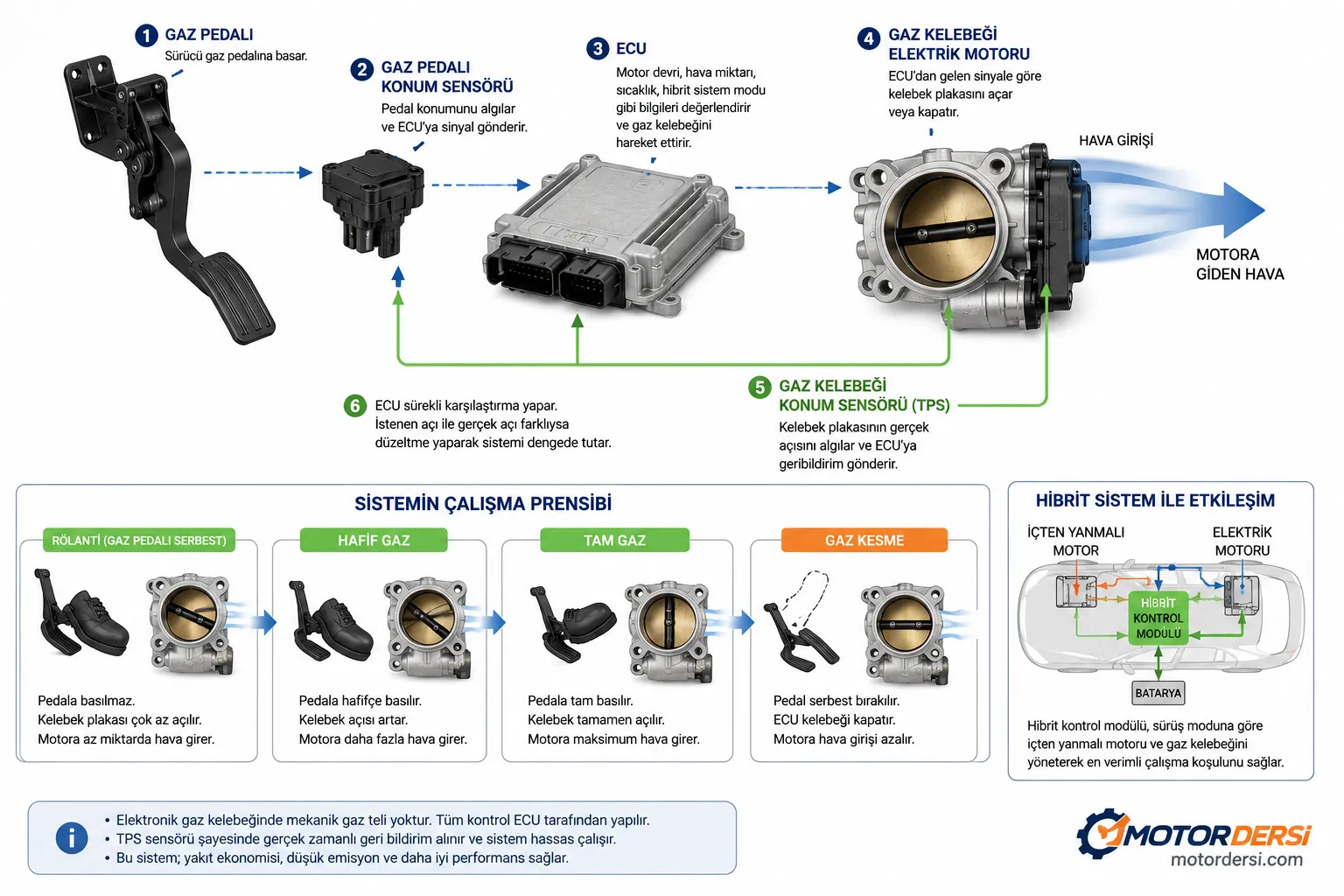

Hibrit Araçlarda Gaz Kelebeği Nasıl Çalışır?

Elektronik gaz kelebeğinin çalışma prensibi ECU kontrolüne dayanır. Gaz pedalından ve motor yönetim sistemindeki diğer sensörlerden alınan bilgiler değerlendirilerek kelebek açısı belirlenir.

1. Gaz Pedalına Basılır

Sürücü gaz pedalına bastığında pedal konum sensörü pedal hareketini algılar ve elektriksel sinyal olarak kontrol ünitesine iletir.

2. ECU Bilgiyi Değerlendirir

ECU, gaz pedalı bilgisinin yanında çalışma koşullarına göre farklı sensör ve sistemlerden gelen verileri birlikte değerlendirir. Bunlar arasında;

• Motor devri
• MAP sensörü
• MAF sensörü
• Motor sıcaklığı
• Hibrit sistem çalışma modu
• Akü ve enerji yönetim bilgileri

yer alabilir.

3. Gaz Kelebeği Motoru Çalıştırılır

ECU, elektronik gaz kelebeği üzerindeki elektrik motorunu kumanda ederek kelebek plakasını hesaplanan açıya getirir.

4. TPS Sensörü Konumu Kontrol Eder

TPS sensörü gaz kelebeğinin gerçek konumunu algılayarak ECU’ya geri bildirim gönderir.

5. ECU Sürekli Düzeltme Yapar

ECU, istenen açı ile gerçek kelebek açısını karşılaştırır. Aralarında fark bulunması durumunda gaz kelebeği motoruna uygulanan kumandayı değiştirerek gerekli düzeltmeyi yapar.

Hibrit Araçlarda Gaz Kelebeğinin Motor Yönetim Sistemindeki Önemi

Gaz kelebeği tek başına çalışan bir parça değildir. Motor yönetim sistemi içerisindeki birçok sensör ve kontrol ünitesiyle birlikte çalışır.

• ECU
• MAP Sensörü
• MAF Sensörü
• Lambda Sensörü
• Krank Sensörü
• Eksantrik Sensörü
• Gaz Pedalı Sensörü
• Elektrik Motoru Kontrol Ünitesi
• Hibrit Kontrol Modülü

Bu sistemlerden alınan bilgiler birlikte değerlendirilerek içten yanmalı motorun sürücünün talebine ve hibrit sistemin çalışma koşullarına uygun şekilde çalışması sağlanır.

Gaz Kelebeği ile ECU Arasındaki Haberleşme

ECU gaz kelebeğini yalnızca açıp kapatmakla kalmaz. Sistemin tasarımına göre kelebek konumu ve ilgili elektriksel değerleri izleyebilir, olası arızaları kaydedebilir ve güvenlik stratejilerini devreye alabilir.

• Gaz kelebeği konumunu takip eder.
• İstenen ve gerçek kelebek açısını karşılaştırır.
• Elektriksel devreleri denetler.
• Arıza durumlarını kaydeder.
• Gerekli durumlarda koruma stratejisini uygular.

Gaz kelebeği sisteminde güvenliği etkileyebilecek bir arıza algılanırsa ECU motor torkunu veya gaz kelebeği kumandasını sınırlandırabilir.

Gaz Kelebeğinin Hibrit Araçlarda Sağladığı Avantajlar

Elektronik gaz kelebeği, hibrit araçların motor ve enerji yönetiminin daha hassas gerçekleştirilebilmesine katkıda bulunur.

• Motor hava miktarının hassas kontrolü
• Yakıt tüketiminin optimize edilmesine katkı
• Egzoz emisyonlarının kontrolüne katkı
• Daha hassas gaz pedalı tepkisi
• İçten yanmalı motor ile elektrikli tahrik sisteminin koordinasyonu
• Rölanti kontrolünün elektronik olarak gerçekleştirilmesi
• Motor torkunun elektronik sistemlerle birlikte yönetilebilmesi

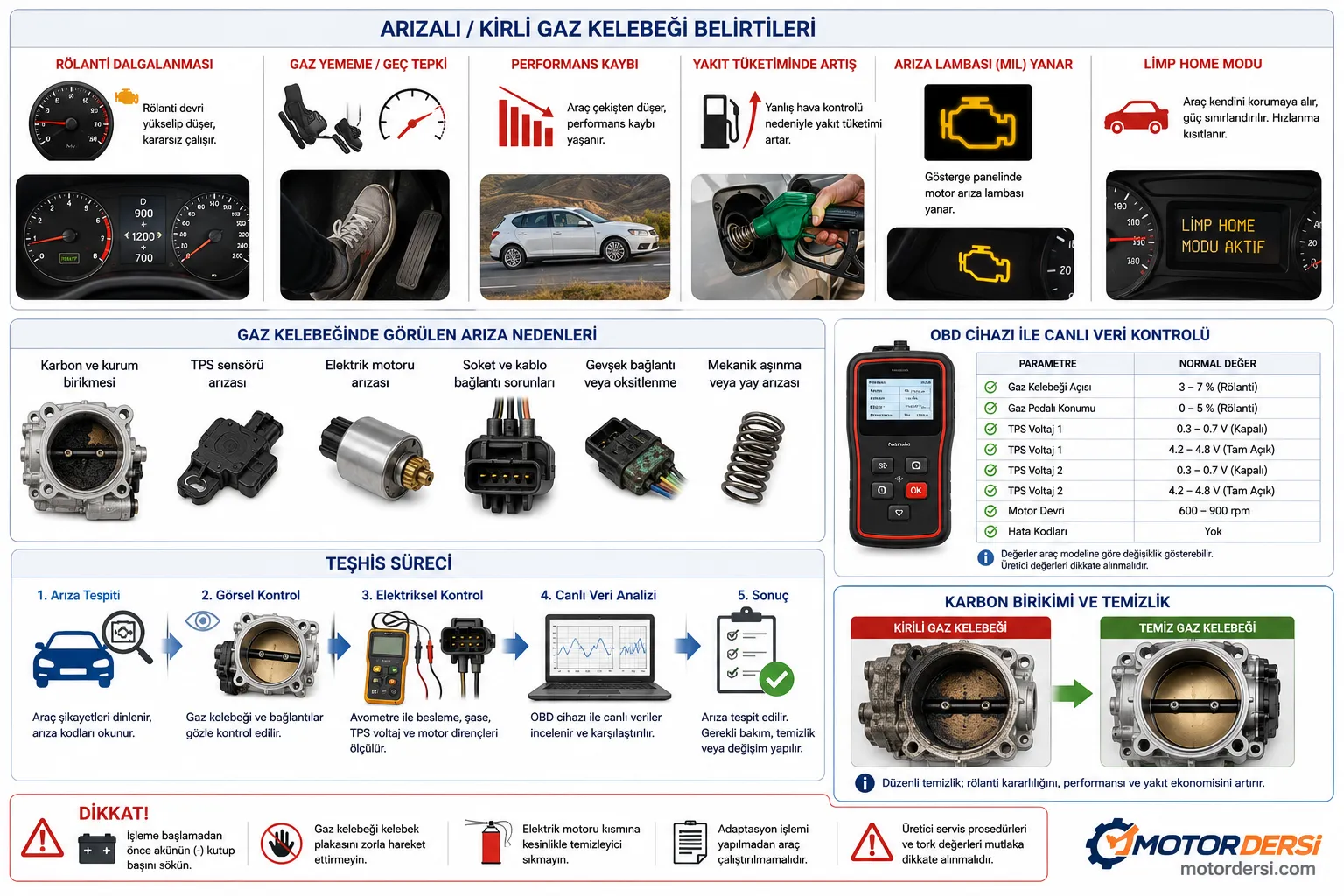

Gaz Kelebeğinde Görülen Arıza Belirtileri

Gaz kelebeği zamanla kirlenebilir veya mekanik ve elektronik arızalar meydana gelebilir. Arıza belirtileri araç ve sistem tasarımına göre değişebilmekle birlikte aşağıdaki durumlarla karşılaşılabilir.

Rölanti Dalgalanması

Motor devrinde düzensiz yükselme ve düşmeler görülebilir.

Gaz Pedalına Geç Tepki

Araç, sürücünün gaz pedalı isteğine beklenenden daha geç tepki verebilir.

Performans Kaybı

Motor gücünde ve aracın hızlanma performansında azalma görülebilir.

Yakıt Tüketiminin Artması

Gaz kelebeği veya ilgili sensörlerdeki sorunlar motorun hava-yakıt ve tork yönetimini olumsuz etkileyerek yakıt tüketiminin artmasına katkıda bulunabilir.

Motor Arıza Lambasının Yanması

ECU sistemde bir arıza algıladığında gösterge panelindeki motor arıza lambasını yakabilir ve ilgili arıza kodunu hafızaya kaydedebilir.

Koruma Modu (Limp Home)

Gaz kelebeği sisteminde önemli bir arıza algılanması durumunda araç koruma moduna geçebilir ve motor gücü sınırlandırılabilir.

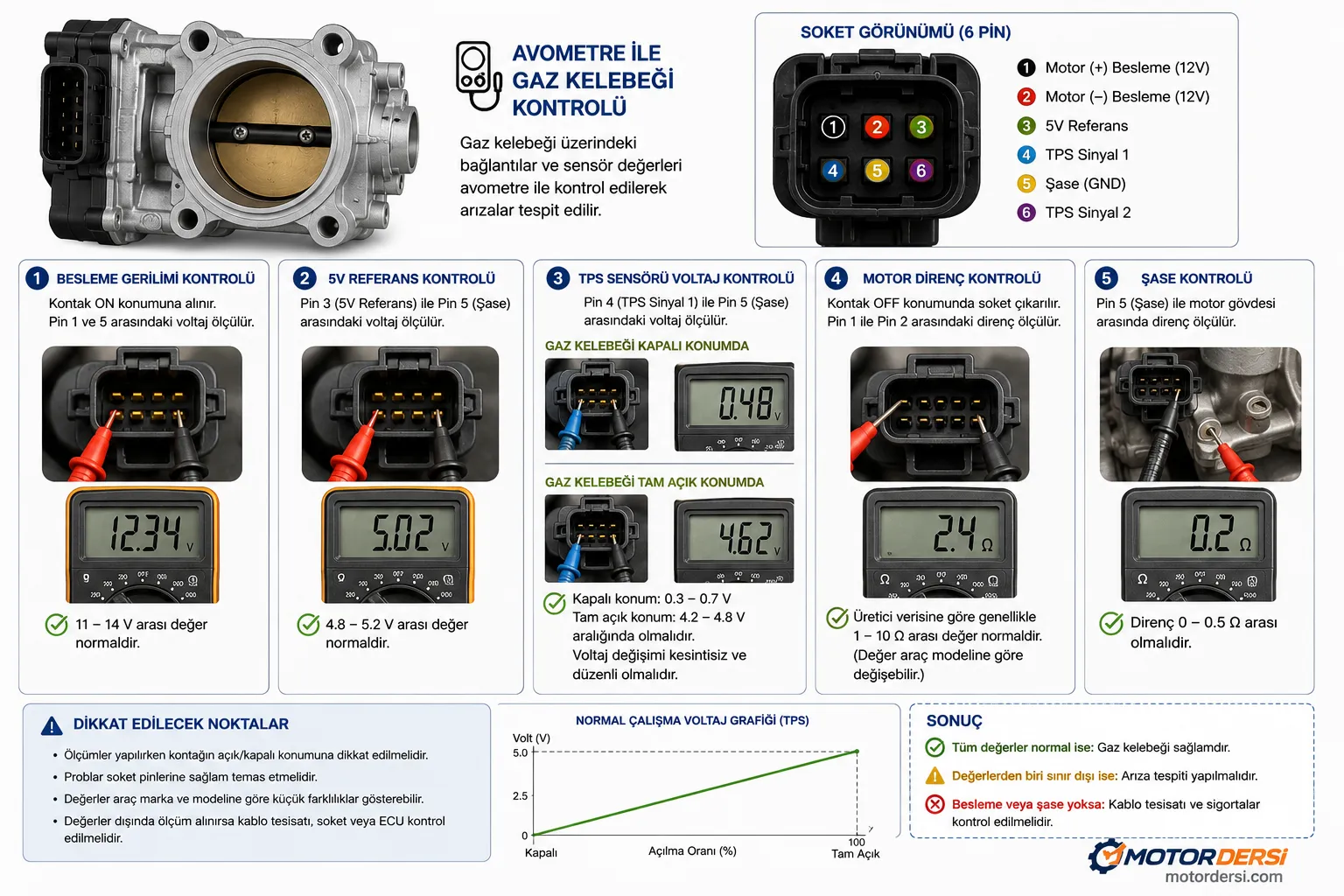

Gaz Kelebeğinin Avometre ile Kontrolü

Gaz kelebeği kontrol edilirken mutlaka araç üreticisinin servis bilgileri, bağlantı şeması ve ölçüm değerleri esas alınmalıdır. Elektriksel ölçümler uygun güvenlik kurallarına göre gerçekleştirilmelidir.

1. Besleme Gerilimi Kontrolü

Öncelikle soket ve tesisat bağlantıları kontrol edilir. İlgili sensör devrelerinde üretici verisine göre referans ve besleme gerilimleri ölçülür. Bazı sensör devrelerinde yaklaşık 5 V referans gerilimi kullanılırken gaz kelebeği motorunun besleme yapısı sistem tasarımına göre farklılık gösterebilir.

Gerilim değerleri uygun değilse;

• Kablo ve soket bağlantıları
• Sigortalar
• İlgili röle veya besleme devreleri
• Kontrol ünitesi ve tesisat

üretici elektrik şemasına göre kontrol edilmelidir.

2. Şase Kontrolü

Şase ve geri dönüş devreleri uygun ölçüm yöntemiyle kontrol edilir. Bağlantılarda yüksek direnç, oksitlenme veya gevşeklik bulunması hatalı sensör değerlerine neden olabilir.

3. TPS Sensörü Voltaj Kontrolü

TPS sinyali ölçülerek gaz kelebeği hareket ettikçe sinyalin düzenli biçimde değişip değişmediği kontrol edilir. Bazı sistemlerde yaklaşık 0,5 V ile 4,5 V arasında değişen sinyal değerleri görülebilir; ancak kesin değerler için mutlaka üretici servis verileri kullanılmalıdır.

Sinyalde kesinti, ani sıçrama veya üretici değerlerinden belirgin sapma görülmesi sensör, tesisat veya gaz kelebeği ünitesinde arıza olabileceğini gösterebilir.

4. Elektrik Motoru Kontrolü

Gaz kelebeği motorunun elektriksel kontrolü üretici servis prosedürüne göre yapılmalıdır. Uygun olduğu sistemlerde motor devresi direnç, süreklilik ve tesisat açısından kontrol edilebilir. Ölçülen değerler üreticinin belirttiği değerlerle karşılaştırılmalıdır.

5. Soket Kontrolü

Gaz kelebeği soketi ve pinlerinde;

• Pas
• Oksitlenme
• Gevşeme
• Eğilme
• Kablo veya yalıtım hasarı

bulunup bulunmadığı kontrol edilmelidir.

Gaz Kelebeğinin OBD Arıza Tespit Cihazı ile Kontrolü

Modern hibrit araçlarda gaz kelebeği, elektriksel ölçümlerin yanı sıra OBD arıza tespit cihazı ve uygun servis cihazlarıyla da kontrol edilebilir.

Araç ve cihazın desteklediği verilere bağlı olarak;

• Gaz kelebeği açısı
• Gaz pedalı konumu
• TPS sensörü verileri
• İstenen ve gerçek gaz kelebeği konumu
• Adaptasyon veya öğrenme durumu
• Arıza kodları
• Canlı motor verileri

incelenebilir.

Gaz pedalına kontrollü şekilde basıldığında gaz pedalı ve gaz kelebeğiyle ilgili canlı verilerin düzgün ve mantıklı şekilde değişmesi beklenir. Anormal veya tutarsız değerler görüldüğünde üretici teşhis prosedürü izlenmelidir.

Gaz Kelebeği Arıza Kodları

Gaz kelebeği, gaz pedalı ve ilgili konum sensörü devrelerinde görülebilen OBD arıza kodlarından bazıları şunlardır:

• P0120
• P0121
• P0122
• P0123
• P0220
• P0638
• P2101
• P2111
• P2112
• P2135

Arıza kodunun bulunması tek başına gaz kelebeğinin değiştirilmesi gerektiği anlamına gelmez. Kodun açıklaması, araç üreticisinin servis bilgileri, tesisat kontrolleri ve canlı veriler birlikte değerlendirilerek arızanın gerçek nedeni belirlenmelidir.

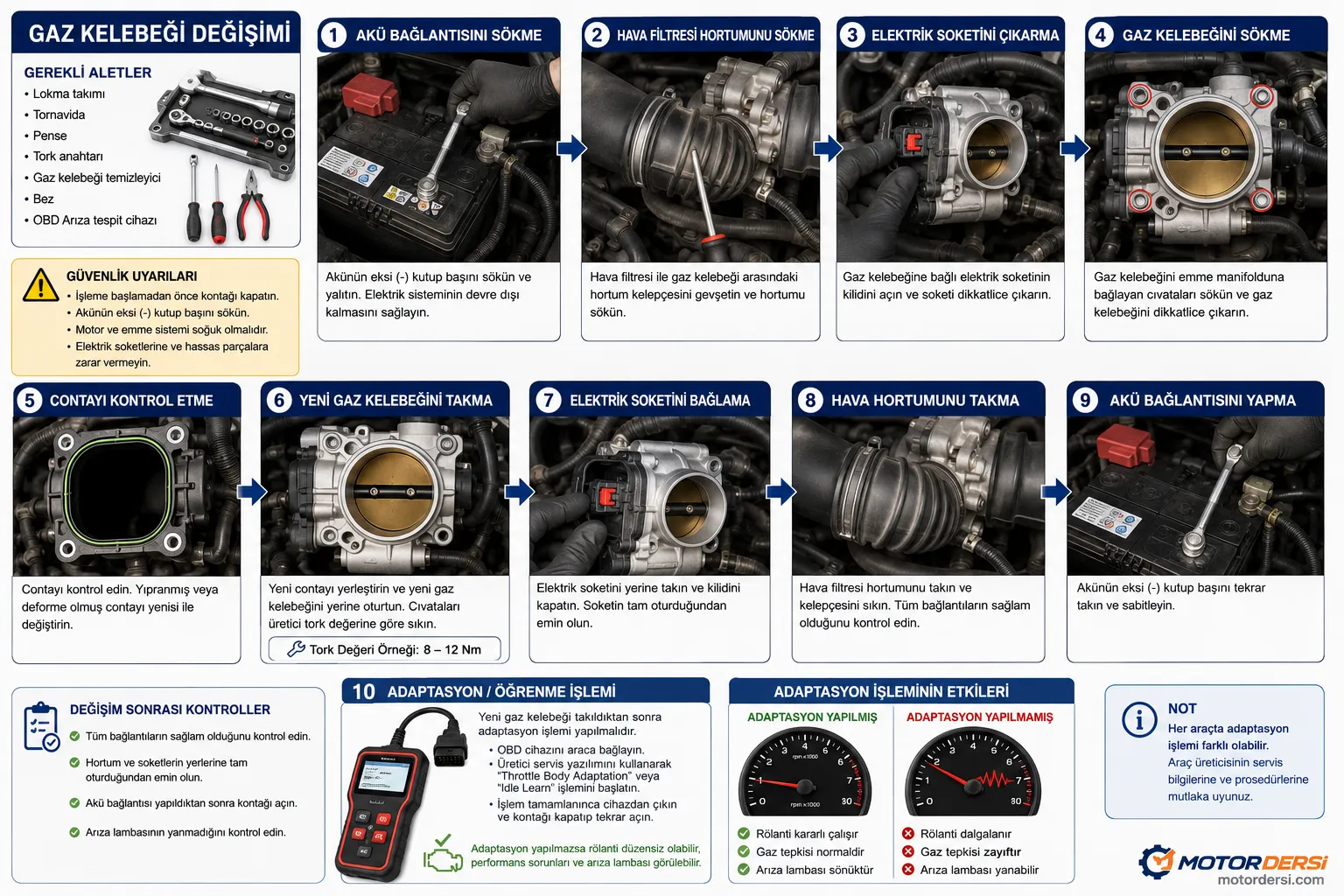

Arızalı Gaz Kelebeğinin Değiştirilmesi

Kontroller sonucunda gaz kelebeği ünitesinin arızalı olduğu kesinleşir ve üreticinin öngördüğü bir onarım yöntemi bulunmazsa parça değiştirilmelidir. İşlem araç üreticisinin servis prosedürüne göre gerçekleştirilmelidir.

Hazırlık

• Araç güvenli çalışma durumuna alınır.
• Kontak kapatılır.
• Üreticinin belirttiği elektriksel güvenlik prosedürü uygulanır.
• Gerekli el aletleri ve yeni parçalar hazırlanır.

Sökme İşlemi

Elektrik soketi ve hava giriş bağlantıları uygun yöntemle ayrılır. Gaz kelebeğinin bağlantı elemanları sökülerek ünite emme manifoldundan alınır. Conta ve bağlantı yüzeyleri kontrol edilir.

Yeni Gaz Kelebeğinin Takılması

Yeni gaz kelebeği ve gerekiyorsa yeni conta yerine takılır. Bağlantı elemanları üreticinin belirlediği tork değerlerine göre sıkılır. Elektrik soketi ve hava giriş bağlantıları tekrar bağlanır.

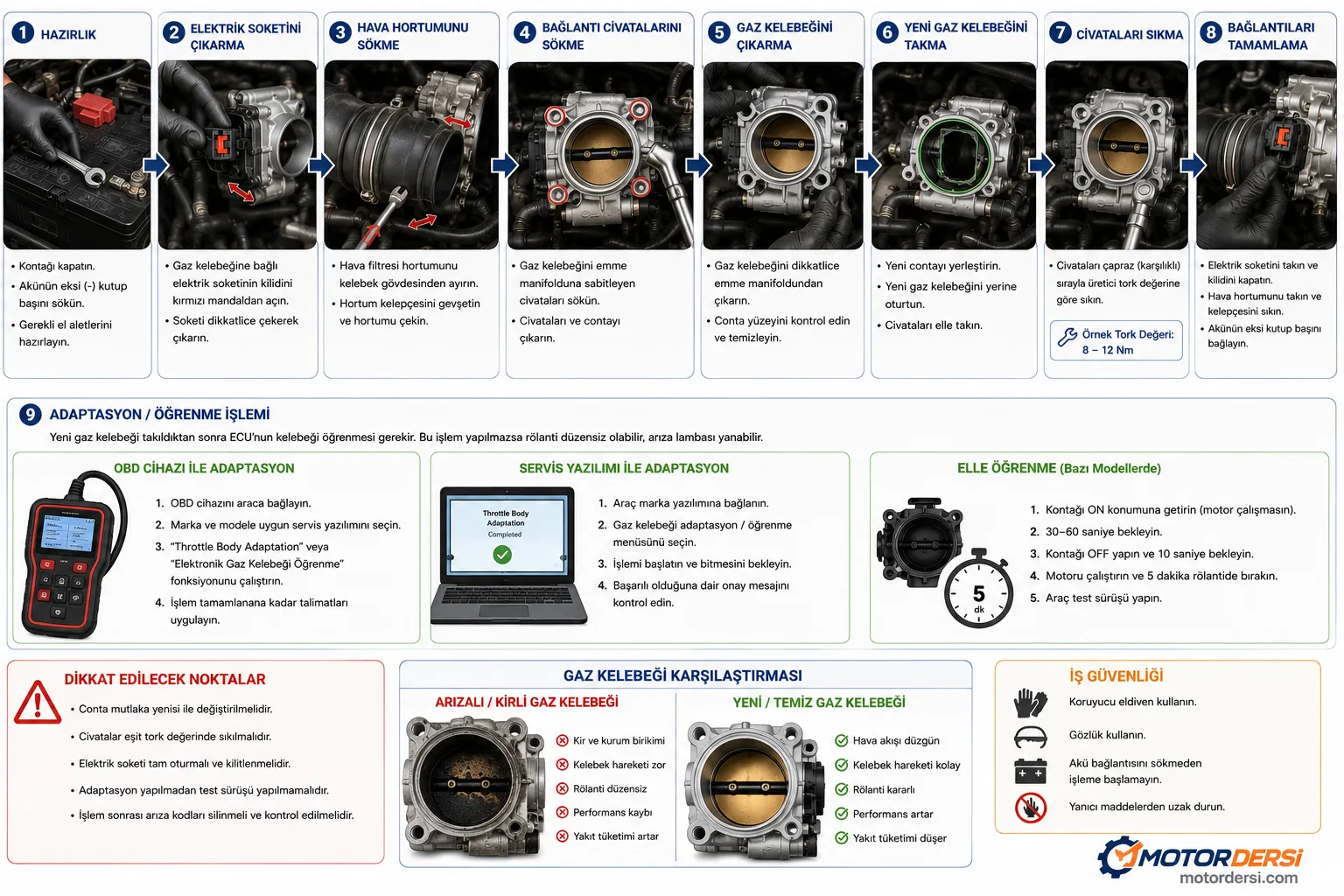

Adaptasyon İşlemi

Bazı araçlarda gaz kelebeğinin temizlenmesi, sökülmesi veya değiştirilmesinden sonra adaptasyon ya da yeniden öğrenme işlemi gerekebilir.

Araç üreticisinin prosedürüne bağlı olarak bu işlem;

• OBD veya teşhis cihazı
• Üretici servis yazılımı
• Belirlenmiş ECU öğrenme prosedürü

kullanılarak gerçekleştirilebilir. Gerekli adaptasyon işlemi yapılmadığında bazı araçlarda rölanti veya gaz tepkisiyle ilgili sorunlar görülebilir.

Gaz Kelebeği Bakımında Dikkat Edilecek Noktalar

Gaz kelebeğinin temizliği ve bakımı sırasında parçanın mekanik ve elektronik yapısına zarar verilmemelidir.

• Sert ve aşındırıcı cisimler kullanılmamalıdır.
• Elektronik gaz kelebeği plakası üretici talimatı dışında zorlanmamalıdır.
• Elektronik motor ve sensör bölümlerine sıvı temas ettirilmemelidir.
• Üreticinin uygun gördüğü temizleme ürünleri kullanılmalıdır.
• Conta ve hava kaçakları kontrol edilmelidir.
• Elektrik soketinin sağlam biçimde bağlandığından emin olunmalıdır.
• Gerekliyse temizlik sonrasında adaptasyon işlemi uygulanmalıdır.

İş Sağlığı ve Güvenliği Kuralları

Gaz kelebeği üzerinde çalışma yapılırken araç üreticisinin güvenlik ve servis prosedürleri esas alınmalıdır.

• Araç güvenli çalışma durumuna alınmalıdır.
• Kontak kapatılmalıdır.
• Gerekli kişisel koruyucu donanımlar kullanılmalıdır.
• Elektrik bağlantıları zorlanmamalıdır.
• Hareketli ve sıcak motor parçalarına dikkat edilmelidir.
• Elektriksel ölçümlerde uygun ölçü aleti ve ölçüm yöntemi kullanılmalıdır.
• Hibrit aracın yüksek gerilim sistemine ilişkin üretici güvenlik prosedürlerine uyulmalıdır.
• Üretici servis bilgileri ve elektrik şemaları dikkate alınmalıdır.

Sonuç

Hibrit araçlarda gaz kelebeği, içten yanmalı motorun hava ve tork yönetiminde önemli görev üstlenen elektronik bir kumanda elemanıdır. ECU tarafından kontrol edilen gaz kelebeği; gaz pedalı konumu, motor çalışma şartları ve farklı sensörlerden alınan bilgiler doğrultusunda motora girecek hava miktarının düzenlenmesine yardımcı olur.

Motorlu Araçlar Teknolojisi öğrencilerinin gaz kelebeğinin yapısını, çalışma prensibini, arıza belirtilerini ve kontrol yöntemlerini öğrenmesi arıza teşhisi açısından önemlidir. Elektriksel ölçümler ile OBD canlı verilerinin birlikte değerlendirilmesi ve üretici servis bilgilerinin esas alınması daha doğru teşhis yapılmasını sağlar. Gaz kelebeğinin değiştirilmesi veya temizlenmesinden sonra araç üreticisinin gerekli gördüğü durumlarda adaptasyon işlemi de uygulanmalıdır. Daha fazla otomotiv dersi için Motor Dersi ana sayfasını ziyaret edebilirsiniz.
