Silindir İçi Kontrol Nasıl Yapılır? Endoskopi ile Kontrol

Silindir içi kontrol, motor tamamen sökülmeden piston tepesi, silindir yüzeyi ve yanma odası gibi doğrudan görülemeyen bölgelerin incelenmesine yardımcı olan bir arıza teşhis yöntemidir. Otomotiv servislerinde bu işlem için genellikle kamera ve aydınlatma sistemine sahip motor endoskopi cihazları kullanılır.

Motor endoskopisi sayesinde silindir içerisindeki kurum birikintileri, çizikler, yabancı cisim hasarları ve bazı mekanik hasar belirtileri görsel olarak incelenebilir. Böylece motorun sökülmesine karar verilmeden önce önemli bilgiler elde edilebilir. Ancak endoskopi görüntüsü tek başına her arızanın kesin teşhisini sağlamaz; gerektiğinde kompresyon testi, silindir kaçak testi ve diğer mekanik kontrollerle birlikte değerlendirilmelidir.

Motorun iç parçalarının kontrolü hakkında daha ayrıntılı bilgi için Piston, Biyel ve Krank Mili Kontrolleri konusunu da inceleyebilirsiniz.

Endoskopi Cihazı Nedir?

Motor endoskopi cihazı, ucunda küçük bir kamera ve aydınlatma sistemi bulunan, ulaşılması zor bölgelerin görsel olarak incelenmesini sağlayan bir kontrol cihazıdır. Otomotiv servislerinde kullanılan cihazlar; esnek, yarı esnek veya farklı çaplarda kamera problarına sahip olabilir.

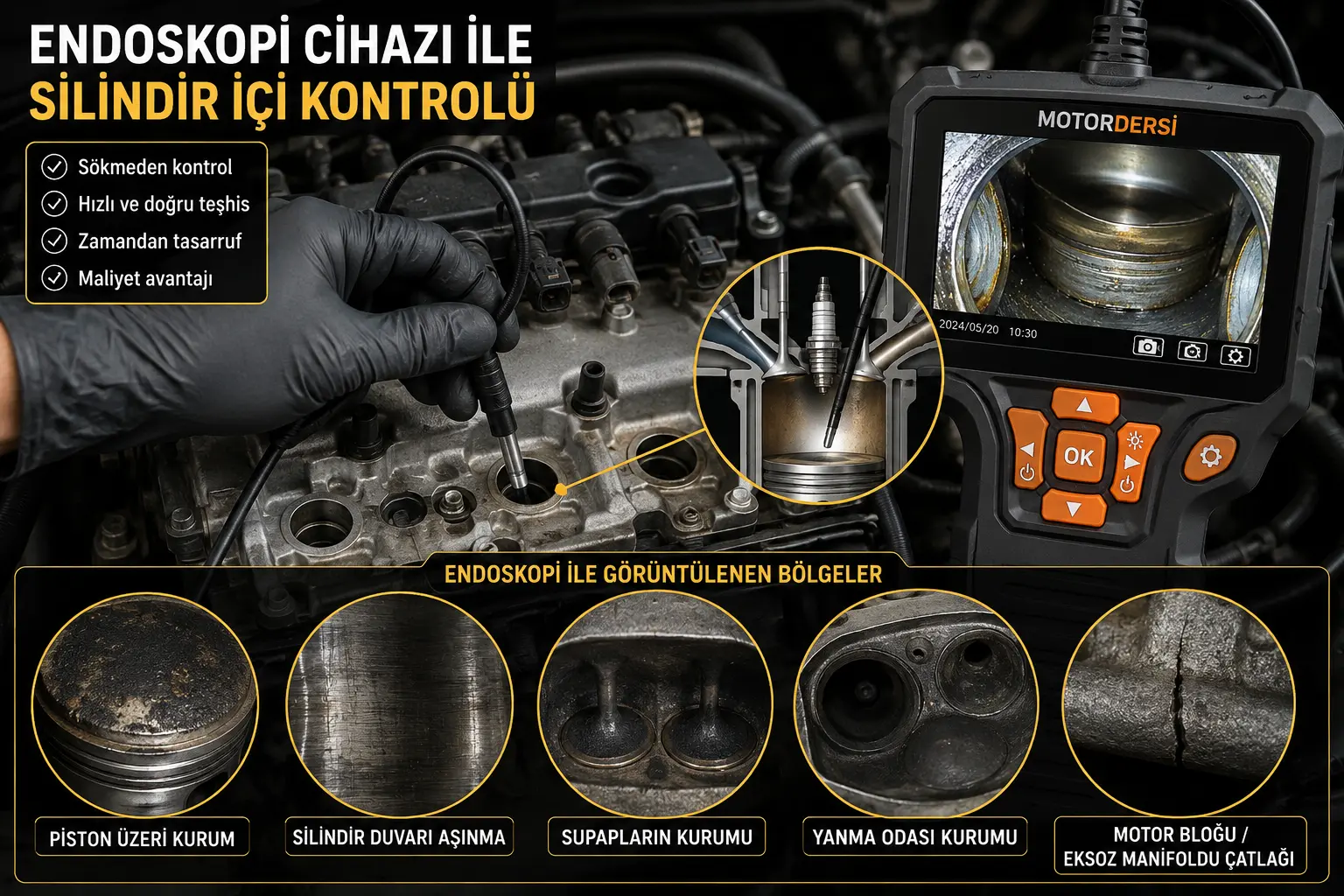

Motorlarda uygun giriş noktası kullanılarak kamera silindir içerisine gönderilebilir. Benzinli motorlarda buji yuvası, bazı dizel motorlarda ise motorun yapısına ve üretici prosedürüne bağlı olarak uygun servis açıklıkları kullanılabilir. Bu işlem sırasında ilgili parçaların sökülmesi ve kameranın silindire yerleştirilmesi motor yapısına uygun şekilde gerçekleştirilmelidir.

Endoskopi görüntüsünde piston tepesi, yanma odası ve erişilebilen silindir yüzeyleri incelenebilir. Kamera açısı ve kullanılan cihazın özellikleri uygunsa bazı supap yüzeyleri ve diğer bölgeler de görüntülenebilir.

Motorlarda Endoskopi Cihazı Nerelerde Kullanılır?

Motor endoskopi cihazı yalnızca silindir içi kontrol amacıyla kullanılmaz. Uygun kamera probunun ulaşabildiği birçok bölgede görsel inceleme yapılmasına yardımcı olabilir.

Başlıca kullanım alanları şunlardır:

• Silindir içinin görsel olarak kontrol edilmesi
• Piston tepesinin incelenmesi
• Silindir duvarındaki çizik ve hasar belirtilerinin kontrolü
• Görüntülenebilen supap yüzeylerinin incelenmesi
• Yanma odasının kontrol edilmesi
• Ulaşılabilen bölgelerde kurum ve tortuların incelenmesi
• Yabancı cisim kaynaklı hasarların araştırılması
• Ulaşılması güç motor bölümlerinde genel görsel kontrol yapılması

Endoskopi ile bulunan bir izin gerçek nedenini belirlemek için gerektiğinde başka testler uygulanmalıdır. Örneğin silindir ve piston grubundaki mekanik sorunların değerlendirilmesinde Silindir Kaçak Testi önemli ek bilgiler sağlayabilir.

Silindir İçi Kontrol Nasıl Yapılır?

Silindir içi kontrol işleminden önce motor güvenli çalışma koşullarına alınmalıdır. Kontrolün uygulanma biçimi motorun yapısına göre değişebileceğinden üreticinin servis prosedürleri dikkate alınmalıdır.

Uygun erişim noktası oluşturulduktan sonra endoskop kamerası silindir içerisine dikkatlice yerleştirilir. Kamera veya prob piston, supap ya da silindir yüzeyine zarar verecek şekilde zorlanmamalıdır.

Endoskop görüntüsünde özellikle şu noktalar incelenebilir:

• Piston tepesindeki kurum ve tortular
• Piston üzerindeki çatlak, erime veya darbe belirtileri
• Silindir yüzeyindeki çizikler ve hasar izleri
• Yanma odasındaki anormal birikintiler
• Yabancı cisim kaynaklı hasarlar
• Görüntülenebilen supap yüzeylerindeki hasar belirtileri
• Soğutma sıvısı veya yağ girişini düşündürebilecek olağandışı iz ve birikintiler

Örneğin silindir içerisinde olağandışı temizlenmiş bölgeler, tortular veya sıvı izleri görülmesi bazı durumlarda soğutma sıvısının yanma odasına girdiğini düşündürebilir. Ancak yalnızca bu görüntüye bakılarak kesin olarak conta arızası kararı verilmemelidir. Silindir kapak contasıyla ilgili belirtiler için Silindir Kapak Contası Arızaları konusu ve gerekli diğer teşhis yöntemleri birlikte değerlendirilmelidir.

Motorun soğutma sistemi ve yağlama sistemi de silindir içerisinde görülen bazı belirtilerin değerlendirilmesinde önemlidir.

Endoskopi cihazının özelliğine bağlı olarak görüntüler anlık olarak ekranda izlenebilir; fotoğraf veya video şeklinde kaydedilerek daha sonra karşılaştırma amacıyla kullanılabilir.

Silindir İçi Kontrolde Hangi Arızalar Görülebilir?

Endoskopi cihazıyla yapılan silindir içi kontrol, bazı arızaların ve anormal durumların görsel belirtilerini ortaya çıkarmaya yardımcı olabilir.

Kontrol sırasında karşılaşılabilecek başlıca bulgular şunlardır:

• Piston tepesindeki aşırı kurum ve tortular
• Pistonda çatlak, erime veya darbe izleri
• Silindir yüzeyindeki çizik ve aşınma belirtileri
• Yanma odasındaki yabancı cisim hasarı
• Supaplarda görülebilen yanma veya hasar belirtileri
• Yağlama problemi düşündürebilecek izler
• Soğutma sıvısı girişini düşündürebilecek anormal bölgeler
• Yanma odasındaki olağandışı birikintiler

Silindir yüzeyinde çizik görülmesi, tek başına piston segmanlarının kesin olarak arızalı olduğunu göstermez. Segmanların sızdırmazlık durumunun değerlendirilmesinde kompresyon ve silindir kaçak testi gibi ek kontroller gerekebilir.

Silindir bloğunun yapısı ve kontrol yöntemleri hakkında daha fazla bilgi için Silindir Bloğu ve Kontrolleri konusundan yararlanabilirsiniz.

Motor Endoskopi Cihazının Avantajları

Motor endoskopi cihazı doğru kullanıldığında arıza teşhis sürecinde önemli avantajlar sağlayabilir. Ancak cihazın temel görevinin görsel inceleme olduğu unutulmamalıdır.

Gereksiz Sökme İşlemlerini Azaltabilir

Silindir kapağı veya motor parçaları sökülmeden önce motor içerisinin görüntülenebilmesi, sökme işlemine gerçekten ihtiyaç olup olmadığının değerlendirilmesine yardımcı olabilir.

Arıza Teşhis Süresini Kısaltabilir

Ulaşılması zor bir bölgenin kısa sürede görüntülenebilmesi, arıza araştırmasında hangi bölgeye yoğunlaşılması gerektiği konusunda teknisyene bilgi sağlayabilir.

Onarım Planlamasına Yardımcı Olur

Görüntülenen hasarın türü ve bulunduğu bölge, uygulanacak sonraki testlerin veya gerekli sökme işlemlerinin planlanmasına yardımcı olabilir. Böylece gereksiz işlemlerin azaltılması mümkün olabilir.

Görüntülerin Kaydedilmesini Sağlar

Kayıt özelliğine sahip endoskopi cihazlarında fotoğraf ve video görüntüleri saklanabilir. Bu kayıtlar daha sonraki kontrollerle karşılaştırılabilir ve yapılan teşhisin belgelenmesine yardımcı olabilir.

Endoskopi Görüntüsü Tek Başına Yeterli midir?

Hayır. Endoskopi önemli bir görsel teşhis yöntemidir ancak motorun mekanik durumunun tamamını tek başına göstermez. Örneğin bir piston segmanının sızdırmazlık performansı, yalnızca kamera görüntüsüne bakılarak kesin biçimde belirlenemez.

Şüphelenilen arızaya göre endoskopi kontrolünün kompresyon ölçümü, silindir kaçak testi, soğutma sistemi basınç kontrolü, yağ basıncı ölçümü veya üreticinin belirlediği diğer teşhis yöntemleriyle desteklenmesi gerekebilir.

Silindir İçi Kontrolün Önemi

Silindir içi kontrol, motorun sökülmesine karar verilmeden önce yanma odası, piston tepesi ve erişilebilen silindir yüzeylerinin durumunun değerlendirilmesine yardımcı olur. Endoskopi cihazı özellikle çizik, kurum, yabancı cisim hasarı ve bazı mekanik hasar belirtilerinin görülmesinde kullanışlıdır.

Bununla birlikte endoskopi görüntüsünde görülen bulguların doğru yorumlanması gerekir. Görsel kontrol sonucunun diğer ölçüm ve testlerle birlikte değerlendirilmesi daha sağlıklı bir arıza teşhisi yapılmasını sağlar.

Motor parçalarının ölçüm ve kontrolleri için Piston, Biyel ve Krank Mili Kontrolleri, motor yenileştirme işlemleri için Motor Yenileştirme ve diğer otomotiv eğitim içerikleri için MotorDersi ana sayfasını inceleyebilirsiniz.
