Hibrit Araçlarda Akıllı Supap Zamanlama Valfi Nedir? Çalışması, Kontrolü ve Değişimi

Hibrit araçlarda motor verimliliğini artırmak, yakıt tüketimini azaltmak ve egzoz emisyonlarını düşürmek amacıyla birçok elektronik kontrol sistemi kullanılmaktadır. Bu sistemlerden biri de Akıllı Supap Zamanlama Valfi (VVT Solenoid Valfi) sistemidir. Motorun farklı devir ve yük şartlarında supapların açılma ve kapanma zamanlarını ayarlayan bu sistem sayesinde motor her çalışma koşulunda en yüksek performansı gösterebilir.

Günümüzde Toyota, Honda, Hyundai, Kia, Nissan, Ford ve birçok hibrit araç üreticisi değişken supap zamanlama sistemlerini kullanmaktadır. Motor kontrol ünitesi (ECU), sensörlerden aldığı verilere göre akıllı supap zamanlama valfini kontrol ederek eksantrik milinin konumunu değiştirir. Böylece motor hem düşük devirlerde yüksek tork üretirken hem de yüksek devirlerde daha fazla güç sağlayabilir.

Bu sistemin doğru çalışabilmesi için Elektronik Kontrol Ünitesi (ECU), eksantrik mili konum sensörü, krank mili konum sensörü, motor yağı ve yağ basıncı birlikte görev yapmaktadır.

Akıllı Supap Zamanlama Sistemi Nedir?

Akıllı supap zamanlama sistemi, motorun çalışma şartlarına göre emme ve egzoz supaplarının açılma ve kapanma zamanlarını otomatik olarak değiştiren elektronik kontrollü bir motor yönetim sistemidir.

Eski tip motorlarda supap zamanlaması sabittir. Motor hangi devirde çalışırsa çalışsın supaplar aynı açıda açılır ve kapanır. Bu durum düşük devirlerde veya yüksek devirlerde performans kaybına neden olur.

Modern hibrit araçlarda ise ECU, motor devri, gaz pedalı konumu, hava miktarı, motor yükü ve yağ basıncı gibi bilgileri sürekli değerlendirerek supap zamanlamasını anlık olarak değiştirir.

Böylece motor her devirde en uygun hava-yakıt karışımını oluşturabilir.

Akıllı Supap Zamanlama Sisteminin Amaçları

• Yakıt tüketimini azaltmak
• Motor performansını artırmak
• Düşük devir torkunu yükseltmek
• Egzoz emisyonlarını azaltmak
• Motorun daha sessiz çalışmasını sağlamak
• Hızlanmayı iyileştirmek
• Motor verimini artırmak

Akıllı Supap Zamanlama Valfi (VVT Solenoid) Nedir?

Akıllı supap zamanlama valfi, ECU tarafından kumanda edilen elektrohidrolik bir valftir.

Valf, motor yağını eksantrik mili üzerindeki zamanlama mekanizmasına yönlendirerek eksantrik milinin birkaç derece ileri veya geri hareket etmesini sağlar.

Bu sayede supapların açılma zamanı değişir.

Aslında valf doğrudan supapları hareket ettirmez. Sadece motor yağının yönünü değiştirerek zamanlama dişlisinin hareket etmesini sağlar.

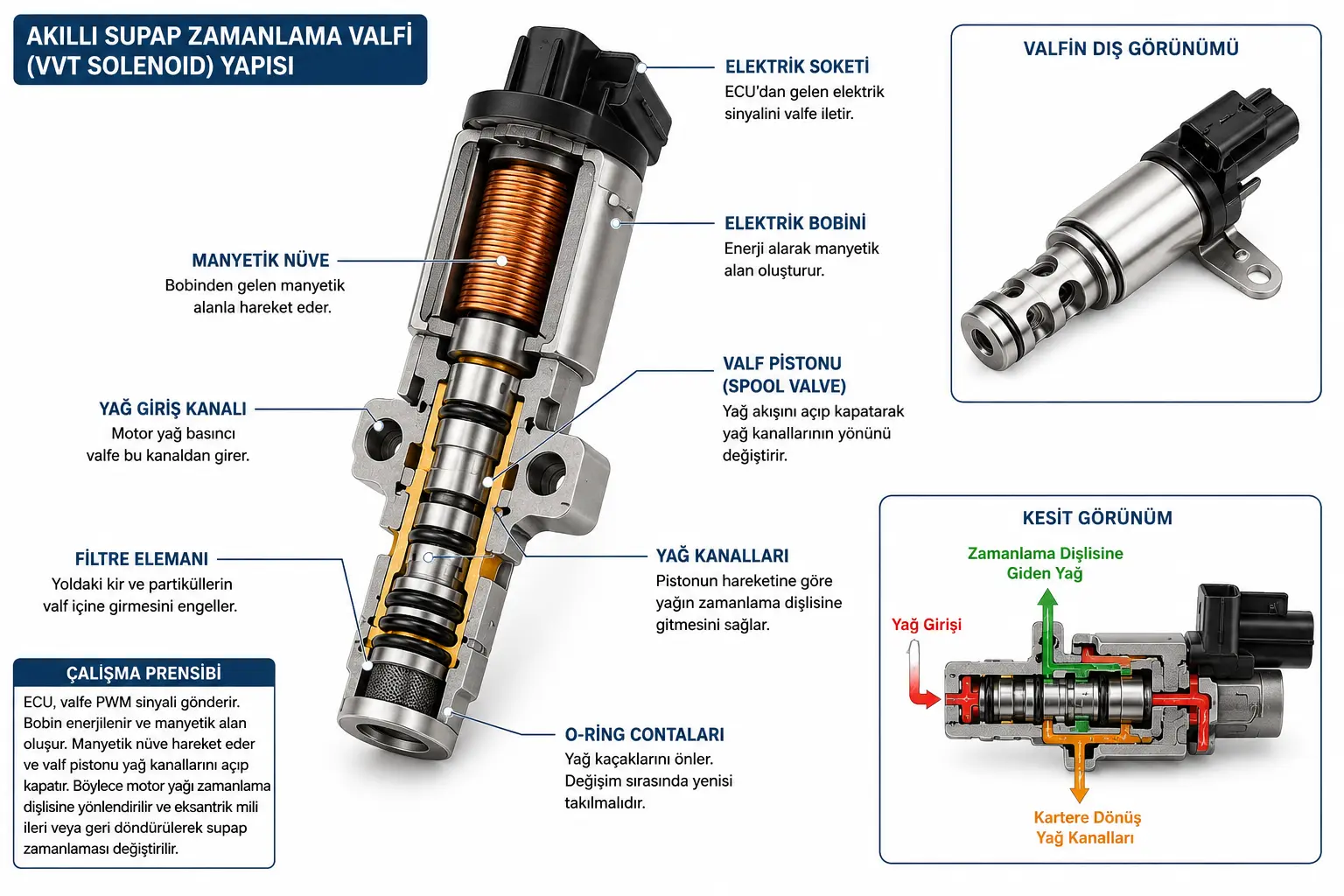

Valfin Başlıca Parçaları

• Elektrik bobini (Solenoid)
• Manyetik nüve
• Yağ kanalları
• Valf pistonu (Spool Valve)
• Elektrik soketi
• O-ring contaları
• Filtre elemanı

Motor çalışırken ECU bobine enerji gönderir. Bobin manyetik alan oluşturarak valf pistonunu hareket ettirir. Böylece motor yağı farklı kanallara yönlendirilir.

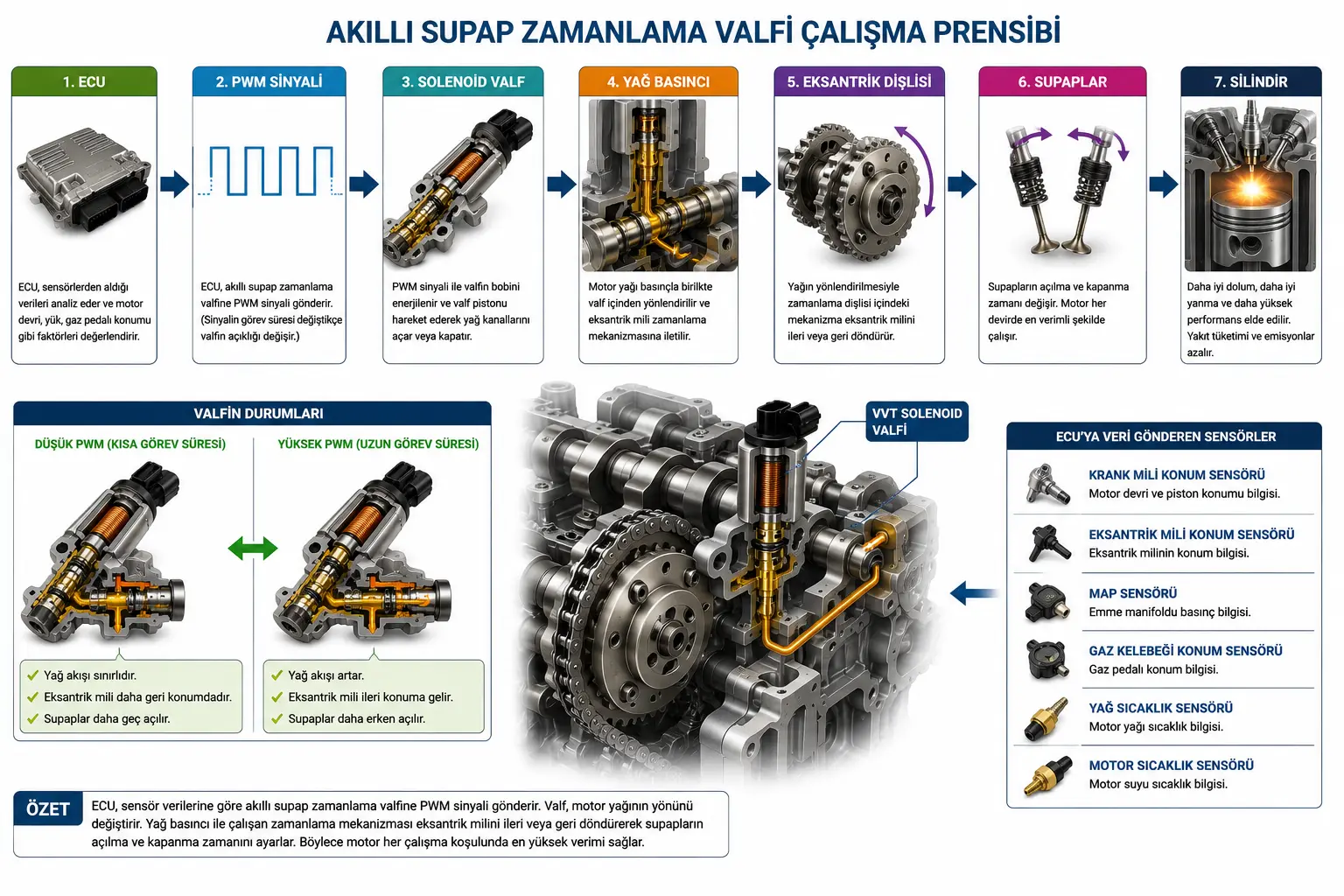

Akıllı Supap Zamanlama Valfi Nasıl Çalışır?

Akıllı supap zamanlama sistemi birçok sensörden aldığı bilgiler doğrultusunda sürekli çalışmaktadır.

Özellikle aşağıdaki sensörlerden gelen bilgiler büyük önem taşır.

• Krank Mili Konum Sensörü
• Eksantrik Mili Konum Sensörü
• MAP Sensörü
• Gaz Kelebeği Konum Sensörü
• Motor soğutma suyu sıcaklık sensörü
• Motor yağ sıcaklığı bilgisi

ECU bu bilgileri değerlendirdikten sonra akıllı supap zamanlama valfine PWM (Pulse Width Modulation) sinyali gönderir.

Bobin enerjilenir.

Valf içerisindeki piston hareket eder.

Motor yağı zamanlama dişlisine yönlendirilir.

Eksantrik mili birkaç derece döndürülür.

Böylece supapların açılma zamanı değiştirilmiş olur.

Düşük Devirde Çalışma

Düşük motor devrinde ECU supap zamanlamasını daha erken konuma getirerek silindire daha fazla hava dolmasını sağlar.

Bunun sonucunda;

• Daha yüksek tork oluşur.
• Daha rahat kalkış yapılır.
• Daha ekonomik yakıt tüketimi elde edilir.

Yüksek Devirde Çalışma

Motor devri yükseldiğinde ECU valfi tekrar kumanda eder.

Eksantrik mili farklı açıya getirilir.

Supaplar daha uzun süre açık kalır.

Silindire daha fazla hava girdiği için motor gücü artar.

Akıllı Supap Zamanlama Valfinin Motor Yönetim Sistemindeki Önemi

Hibrit araçlarda kullanılan motor yönetim sistemi birbirine bağlı birçok elektronik bileşenden oluşmaktadır. Akıllı supap zamanlama valfi de bu sistemin en önemli kumanda elemanlarından biridir.

Valf tek başına çalışmaz.

Hibrit Araç Motor Yönetim Sistemi içerisinde bulunan ECU, sensörler, gaz kelebeği, yakıt enjektörleri ve ateşleme sistemi ile sürekli veri alışverişi yapar.

Örneğin sürücü gaz pedalına bastığında önce gaz kelebeği açılır. Daha sonra ECU motor yükünü hesaplar. Ardından akıllı supap zamanlama valfine komut göndererek eksantrik milinin uygun konuma gelmesini sağlar. Aynı anda yakıt püskürtme miktarı ve ateşleme avansı da yeniden hesaplanır.

Bu sayede motor hem güçlü çalışır hem de yakıt tasarrufu sağlar.

Bu sistem hakkında daha ayrıntılı bilgi almak için Gaz Kelebeği, Yakıt Enjektörleri ve Ateşleme Bobini konularını da incelemeniz faydalı olacaktır.

Akıllı Supap Zamanlama Valfinin Arıza Belirtileri

Akıllı supap zamanlama valfi, motorun en önemli kumanda elemanlarından biridir. Valfin arızalanması durumunda ECU, eksantrik milinin zamanlamasını doğru şekilde ayarlayamaz. Bunun sonucunda motor performansı düşer ve çeşitli arıza belirtileri ortaya çıkar.

Arızanın şiddetine göre belirtiler zamanla artabilir. İlk başlarda yalnızca performans kaybı görülürken ilerleyen dönemlerde motor arıza lambası yanabilir ve araç koruma moduna (Limp Mode) geçebilir.

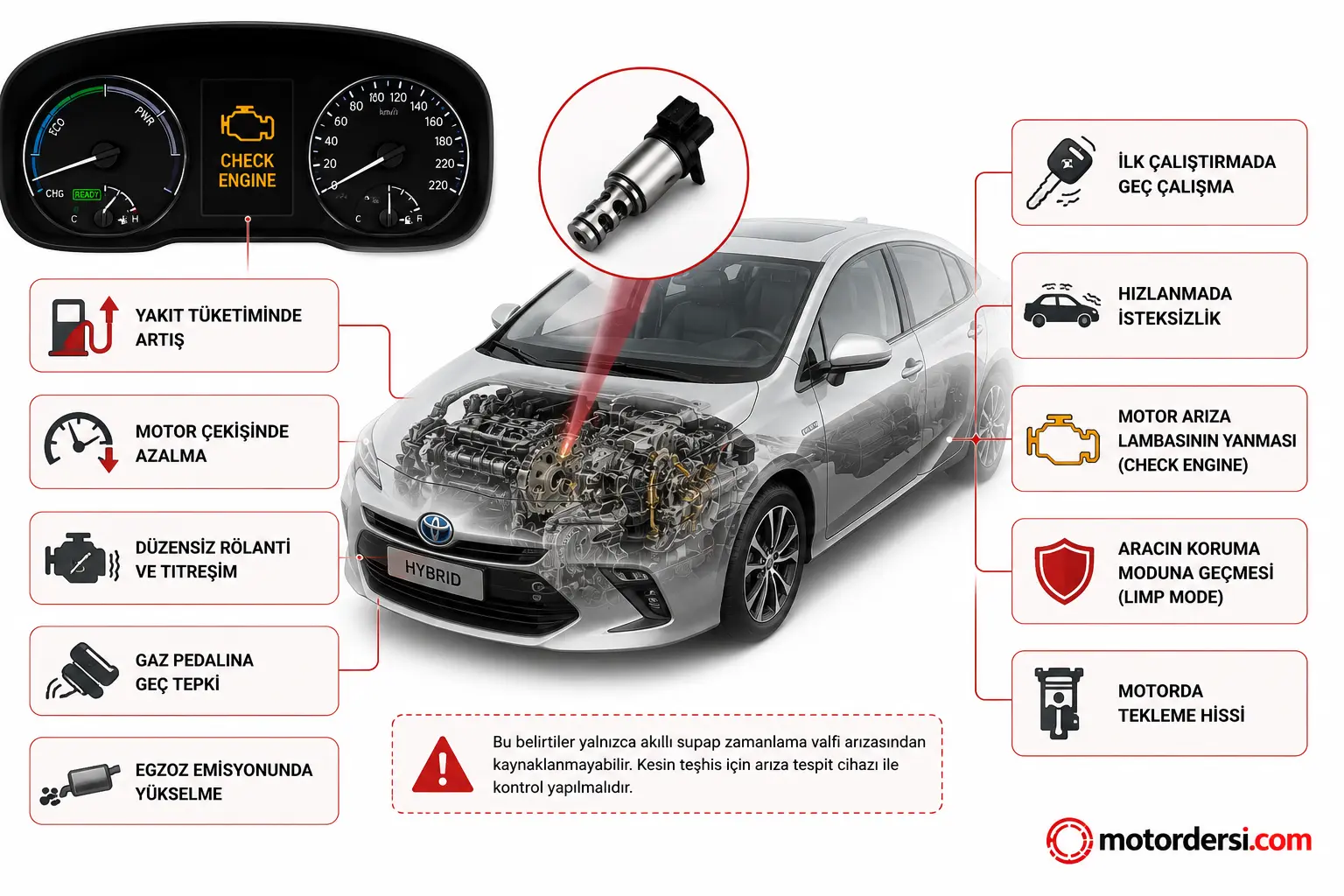

En Yaygın Arıza Belirtileri

• Motor arıza lambasının (Check Engine) yanması
• Yakıt tüketiminin artması
• Motor çekişinin azalması
• Rölantide düzensiz çalışma
• İlk çalıştırmada geç çalışma
• Gaz pedalına geç tepki verme
• Hızlanmada isteksizlik
• Motorun titreyerek çalışması
• Egzoz emisyonunun yükselmesi
• Bazı araçlarda tekleme hissedilmesi

Bu belirtiler yalnızca akıllı supap zamanlama valfinden kaynaklanmayabilir. Aynı belirtiler farklı sensör arızalarında da görülebilir. Bu nedenle arıza teşhisinde yalnızca belirtilere göre karar verilmemelidir.

Örneğin Eksantrik Mili Konum Sensörü, Krank Mili Konum Sensörü veya MAP Sensörü arızalarında da benzer sorunlar görülebilir.

Akıllı Supap Zamanlama Valfi Neden Arızalanır?

Akıllı supap zamanlama valfinin uzun ömürlü çalışabilmesi için motor yağının temiz olması büyük önem taşır. Çünkü sistem tamamen motor yağının basıncı ile çalışmaktadır.

Başlıca Arıza Nedenleri

• Kirli motor yağı
• Yanlış viskozitede yağ kullanılması
• Yağ değişim periyotlarının geciktirilmesi
• Valf filtresinin tıkanması
• Elektrik bobininin yanması
• Kablo kopukluğu
• Soket oksitlenmesi
• ECU çıkış devresinde arıza
• Motor yağ basıncının düşük olması
• Eksantrik zamanlama dişlisindeki mekanik arızalar

Hibrit araçlarda bakım periyotlarına uyulmaması, akıllı supap zamanlama sisteminde meydana gelen arızaların en önemli nedenlerinden biridir.

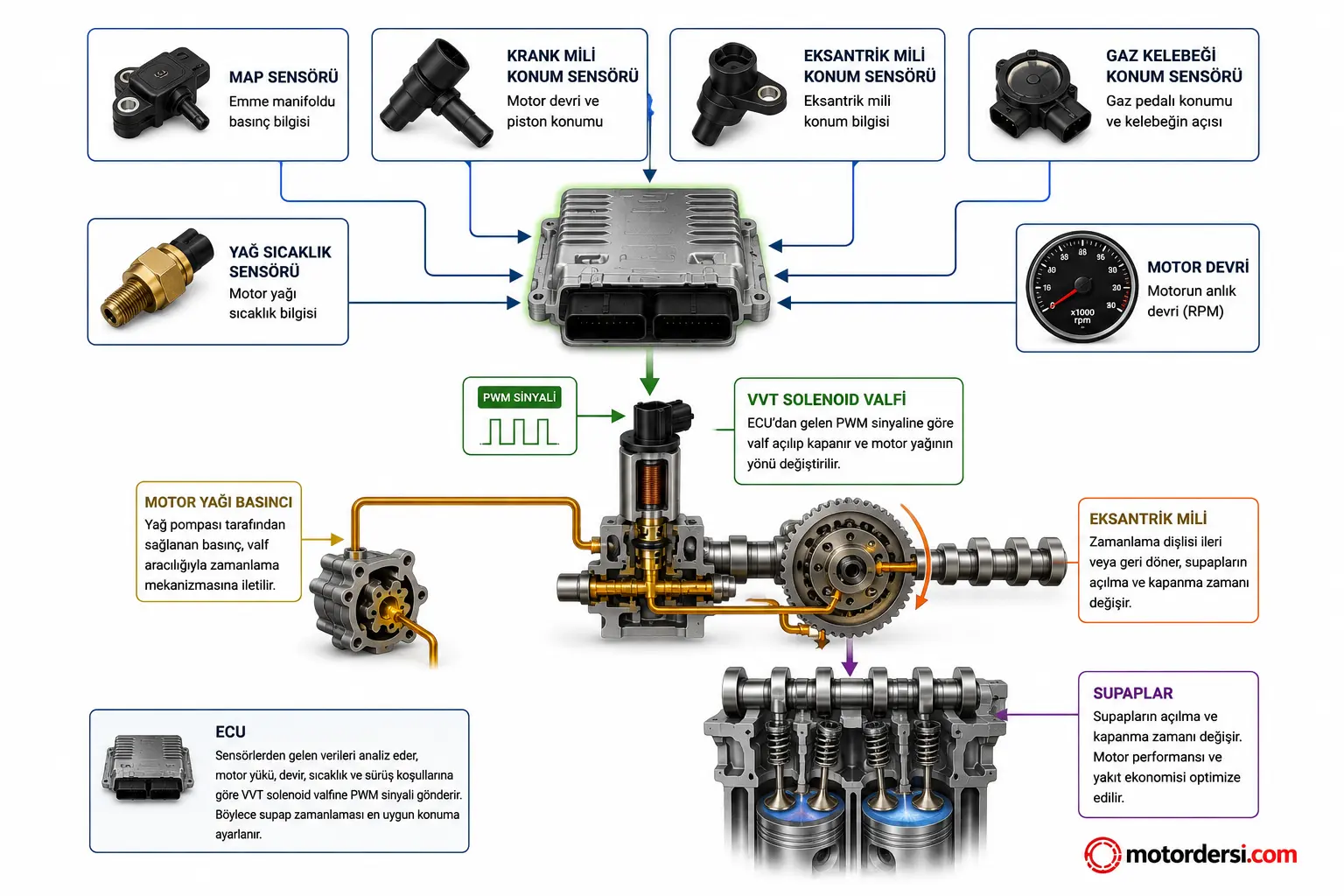

ECU Akıllı Supap Zamanlama Valfini Nasıl Kontrol Eder?

Akıllı supap zamanlama valfi tamamen Elektronik Kontrol Ünitesi (ECU) tarafından kontrol edilmektedir.

ECU sürekli olarak motorun çalışma şartlarını takip eder.

ECU’nun Değerlendirdiği Bilgiler

• Motor devri (RPM)
• Gaz pedalı konumu
• Gaz kelebeği açıklığı
• Motor yükü
• Motor sıcaklığı
• Motor yağı sıcaklığı
• Motor yağı basıncı
• Eksantrik mili konumu
• Krank mili konumu

Bu bilgiler doğrultusunda ECU, PWM (Pulse Width Modulation) sinyali oluşturarak akıllı supap zamanlama valfini kontrol eder.

PWM sinyalinin görev süresi arttıkça valf daha fazla hareket eder ve eksantrik mili farklı açılara getirilebilir.

Bu sistem sayesinde motor her devirde en uygun supap zamanlamasına sahip olur.

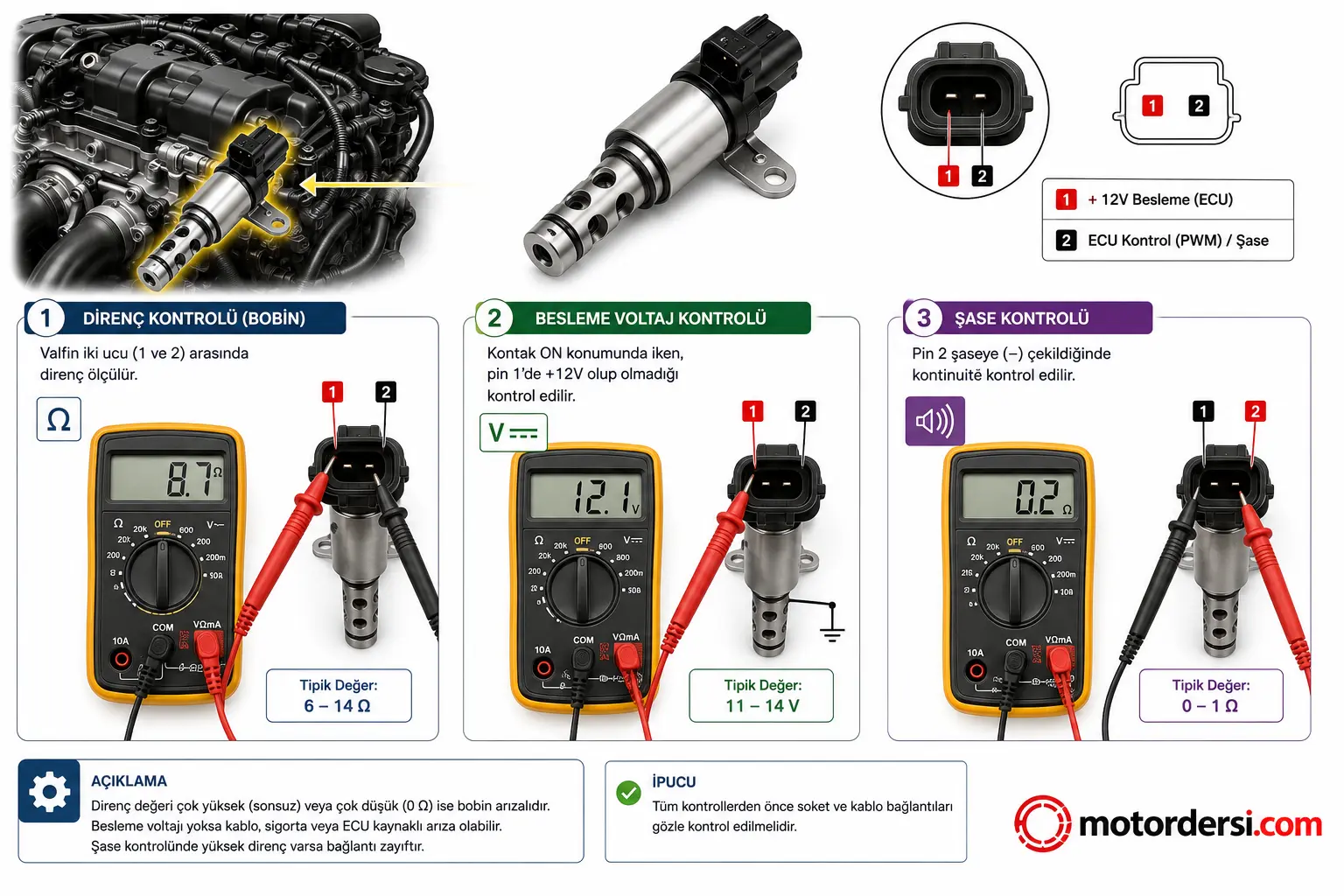

Akıllı Supap Zamanlama Valfinin Avometre ile Kontrolü

Meslek liselerinde ve otomotiv servislerinde akıllı supap zamanlama valfinin ilk kontrolü genellikle dijital avometre ile yapılmaktadır.

Bu işlem sayesinde bobin direnci, besleme gerilimi ve kablo tesisatı kolaylıkla kontrol edilebilir.

Kontrol Öncesinde Dikkat Edilecek Hususlar

• Kontak kapalı olmalıdır.
• Motor soğuk olmalıdır.
• Akü voltajı normal seviyede olmalıdır.
• Valf soketi sökülmelidir.
• Avometre sağlam olmalıdır.

1. Bobin Direnci Ölçümü

İlk olarak avometre Ω (Ohm) kademesine alınır.

Valfin iki terminali arasındaki direnç ölçülür.

Üreticiye göre değişmekle birlikte birçok hibrit araçta bobin direnci yaklaşık olarak 6–14 Ohm arasındadır.

Ölçüm Sonuçları

Direnç değeri üretici kataloğunda belirtilen sınırların dışında ise valfin değiştirilmesi gerekir.

2. Besleme Geriliminin Kontrolü

Kontak açılır.

Avometre doğru akım voltaj (DC Volt) kademesine alınır.

Valf soketindeki besleme ucu ölçülür.

Genellikle ECU tarafından valfe yaklaşık 12 Volt besleme gönderilmektedir.

Ölçüm Sonuçları

Eğer besleme gerilimi yoksa önce sigortalar, ardından tesisat ve ECU çıkışı kontrol edilmelidir.

3. Şase Kontrolü

Valfin sağlıklı çalışabilmesi için sağlam bir şase bağlantısına sahip olması gerekir.

Avometre süreklilik (Buzzer) konumuna alınarak valfin şase hattı kontrol edilir.

Süreklilik varsa tesisat sağlam kabul edilir.

Şase hattında kopukluk bulunuyorsa ECU valfi çalıştıramaz.

4. Soket ve Kablo Kontrolü

Elektriksel ölçümler normal olsa bile soket içerisinde oluşan oksitlenmeler zaman zaman iletişim problemlerine neden olabilir.

Bu nedenle aşağıdaki kontroller mutlaka yapılmalıdır.

• Soket pinlerinde oksitlenme
• Kablo ezilmesi
• Kablo kopması
• Yağ sızıntısı
• Gevşek bağlantılar

Elektrik tesisatı kontrol edilirken kablolar çekilmemeli, soketler uygun yöntemle sökülmelidir.

Akıllı Supap Zamanlama Valfi Arızasında OBD Cihazı ile Kontrol

Günümüzde servislerde avometre kontrolünün yanında OBD arıza tespit cihazı da kullanılmaktadır.

OBD cihazı sayesinde ECU hafızasında kayıtlı hata kodları okunabilir ve canlı veriler izlenebilir.

Motor yönetim sistemi hakkında daha ayrıntılı bilgi almak isteyen öğrencilerin OBD-II Sistemi ile Hibrit Araç Motor Yönetim Sistemi konularını da incelemeleri önerilir.

Akıllı Supap Zamanlama Valfinin Değişimi Nasıl Yapılır?

Akıllı supap zamanlama valfi arızalandığında çoğu durumda tamir edilmez, doğrudan yenisi ile değiştirilir. Değişim işlemi zor değildir ancak motorun zamanlama sisteminin zarar görmemesi için dikkatli çalışılması gerekir.

İşleme başlamadan önce aracın servis kataloğu incelenmeli ve üreticinin belirttiği tork değerleri dikkate alınmalıdır.

Gerekli El Aletleri

• Lokma anahtar takımı
• Tork anahtarı
• Düz tornavida
• Dijital avometre
• Temiz bez
• Motor yağı
• Yeni O-ring conta

Değişim İşlem Basamakları

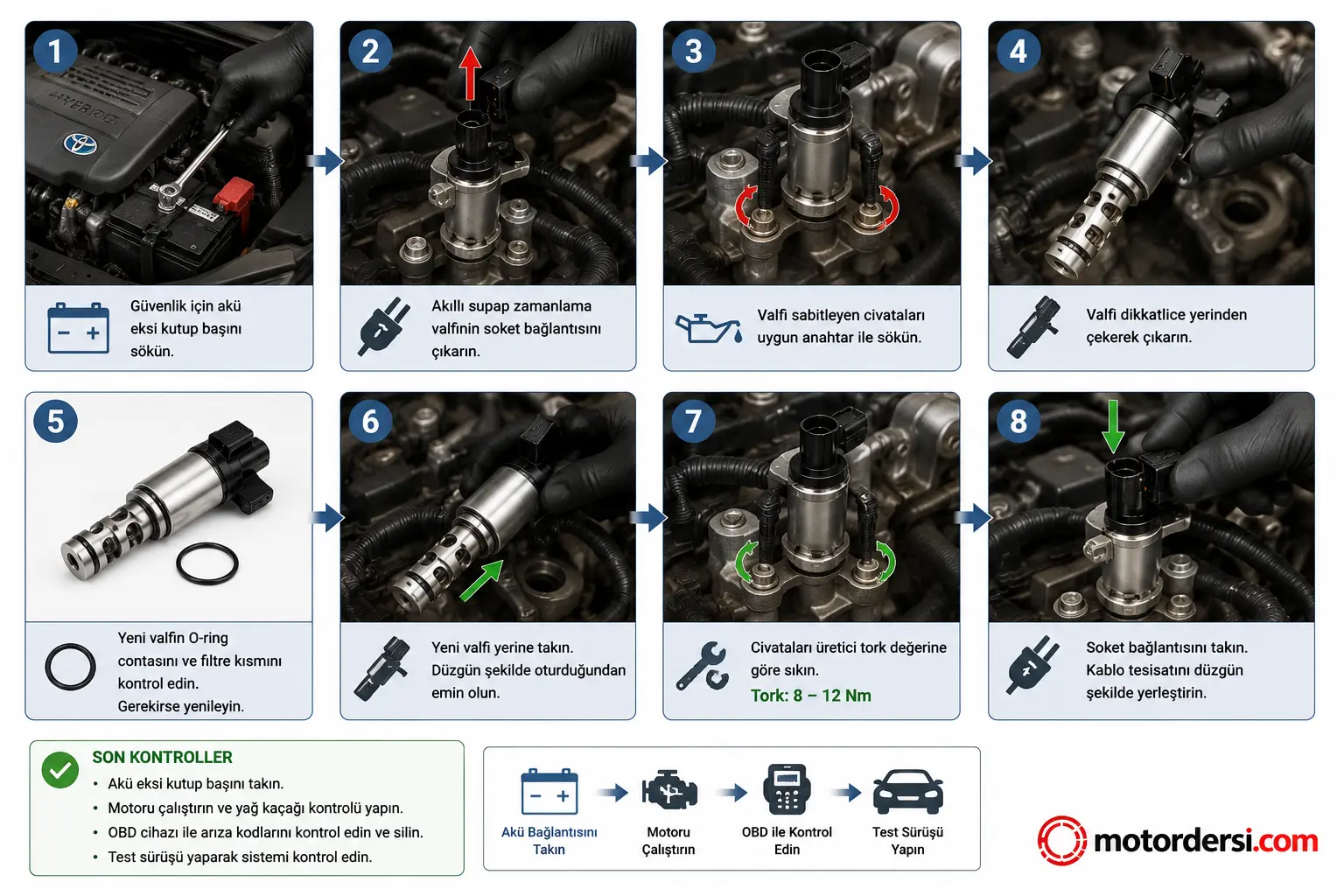

1. Kontağı kapatınız.
2. Akünün eksi kutup başını sökünüz.
3. Motor üst kapağını çıkarınız.
4. Akıllı supap zamanlama valfinin yerini tespit ediniz.
5. Elektrik soketini dikkatlice çıkarınız.
6. Sabitleme civatalarını sökünüz.
7. Valfi düz şekilde dışarı çekiniz.
8. Eski O-ring contasını kontrol ediniz.
9. Yeni valfin contasını ince motor yağı ile yağlayınız.
10. Yeni valfi yerine yerleştiriniz.
11. Civataları katalog tork değerinde sıkınız.
12. Soketi tekrar takınız.
13. Akümülatör bağlantısını yapınız.
14. Motoru çalıştırınız.
15. OBD cihazı ile arıza kodlarını kontrol ediniz.

Değişim sonrasında motor rölantide birkaç dakika çalıştırılarak yağ basıncının normal seviyeye ulaşması beklenmelidir.

Değişim Sonrası Yapılması Gereken Kontroller

Yeni valf takıldıktan sonra sistemin doğru çalıştığından emin olunmalıdır.

Kontrol Edilecek Noktalar

• Motor arıza lambası yanıyor mu?
• Rölanti düzgün mü?
• Motor sesi normal mi?
• Yağ kaçağı var mı?
• Motor çekişi normale döndü mü?
• Arıza kodu tekrar oluşuyor mu?

Eğer değişimden sonra sorun devam ediyorsa yalnızca valf arızalı olmayabilir. Bu durumda Eksantrik Mili Konum Sensörü, Krank Mili Konum Sensörü, eksantrik zamanlama dişlisi veya ECU ayrıntılı olarak kontrol edilmelidir.

Akıllı Supap Zamanlama Valfinin Bakımı

Aslında akıllı supap zamanlama valfinin belirli bir bakım periyodu bulunmamaktadır. Ancak motor yağının temiz tutulması ve üreticinin önerdiği viskozitede yağ kullanılması valfin ömrünü önemli ölçüde uzatmaktadır.

Uzun Ömürlü Kullanım İçin Öneriler

• Motor yağını zamanında değiştiriniz.
• Kaliteli yağ filtresi kullanınız.
• Doğru viskozitede motor yağı tercih ediniz.
• Motor yağ seviyesini düzenli kontrol ediniz.
• Düşük yağ basıncı uyarısını dikkate alınız.
• Elektrik soketlerini temiz tutunuz.
• Motoru uzun süre yağsız çalıştırmayınız.

Kirli yağ, valf içerisindeki ince yağ kanallarını tıkayarak sistemin çalışmasını engelleyebilir. Bu nedenle motor bakımına gereken önem verilmelidir.

Akıllı Supap Zamanlama Valfinde Sık Yapılan Hatalar

En Sık Karşılaşılan Hatalar

• Eski O-ring contasını yeniden kullanmak
• Kirli motor yağı ile montaj yapmak
• Yanlış motor yağı kullanmak
• Soketi tam oturtmamak
• Civataları aşırı sıkmak
• Motoru yağsız çalıştırmak
• OBD arıza kodlarını silmeden teslim etmek
• Eksantrik dişlisi arızasını gözden kaçırmak

Bu hatalar yeni valfin kısa sürede tekrar arızalanmasına neden olabilir.

İş Sağlığı ve Güvenliği Kuralları

• Motor sıcaksa çalışmaya başlanmamalıdır.
• Akü kutup başı sökülmelidir.
• Koruyucu eldiven kullanılmalıdır.
• Motor yağı ile temas sonrası eller temizlenmelidir.
• Çalışma alanı temiz tutulmalıdır.
• Elektrik tesisatına zarar verilmemelidir.

Özellikle hibrit araçlarda yüksek gerilim sistemi ile karıştırılmamalıdır. Akıllı supap zamanlama valfi, içten yanmalı motor bölümünde çalışır. Ancak hibrit araçlarda genel güvenlik kuralları mutlaka uygulanmalıdır. Bu konuda ayrıntılı bilgi için Elektrikli ve Hibrit Araçlarda İş Güvenliği konusunu da inceleyebilirsiniz.

Sonuç

Akıllı supap zamanlama valfi, hibrit araç motor yönetim sisteminin performansını doğrudan etkileyen en önemli kumanda elemanlarından biridir. ECU tarafından kontrol edilen bu valf sayesinde motor, her devirde en uygun supap zamanlamasına ulaşarak yüksek performans, düşük yakıt tüketimi ve düşük egzoz emisyonu sağlar.

Meslek lisesi öğrencileri için bu sistemin çalışma prensibini anlamak oldukça önemlidir. Çünkü günümüzde üretilen benzinli ve hibrit motorların büyük bölümünde değişken supap zamanlama sistemi kullanılmaktadır.

Akıllı supap zamanlama valfi arızalarının doğru şekilde teşhis edilmesi için yalnızca valfin değil, motor sensörlerinin, MAP sensörünün, Gaz Kelebeği Konum Sensörünün, Gaz Kelebeğinin ve Hibrit Araç Motor Yönetim Sisteminin birlikte değerlendirilmesi gerekir. Daha fazla birgi ve konu içerikleri için motor dersi ana sayfasını ziyaret ediniz.
